STM32F407重要外设学习（基于《野火STM32库开发实战指南》）——01启动文件详解

本文档为记录自己以STM32407为媒介学习关于Cortex-M4内核及其重要外设应用的学习记录

目录

前言

一、启动文件的作用

二、一些汇编指令集

三、启动文件部分代码解释

3.1 栈Stack

3.2 堆Heap

3.3 向量表

3.4 复位程序

3.5 中断服务程序

3.6 用户堆栈初始化

总结

---

前言

        启动文档解释

---

一、启动文件的作用

• 初始化堆栈指针SP；
• 初始化PC指针，指向复位程序；
• 初始化中断向量表；
• 配置系统时钟；
• 调用C库函数_main初始化用户堆栈；

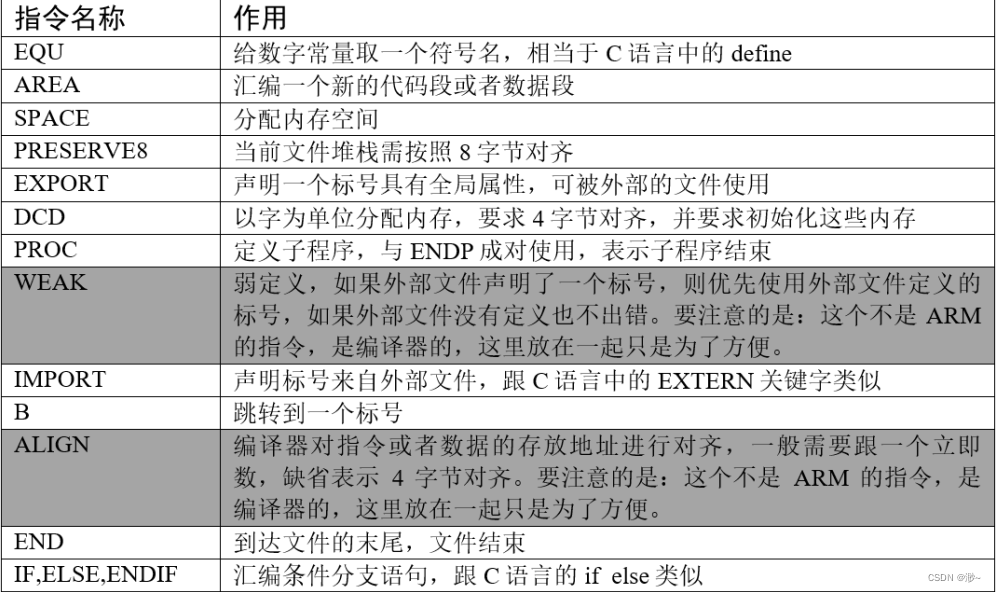

二、一些汇编指令集

三、启动文件部分代码解释

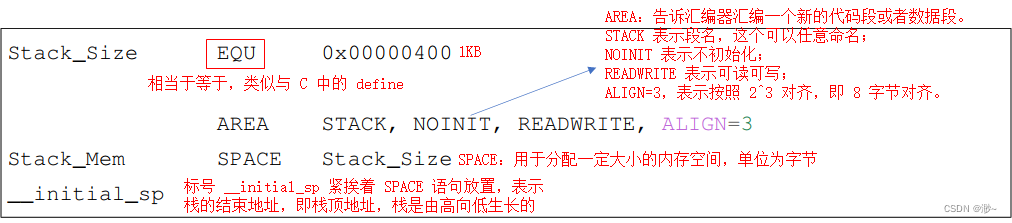

3.1 栈Stack

•   栈的作用——局部变量，函数调用，函数形参等开销；
•   栈不能超过内部SRAM的大小。若程序变量过多，需要适当修改栈的大小；

  ps：若程序出现硬fault（硬件错误）状态时，可以考虑是否栈溢出了。

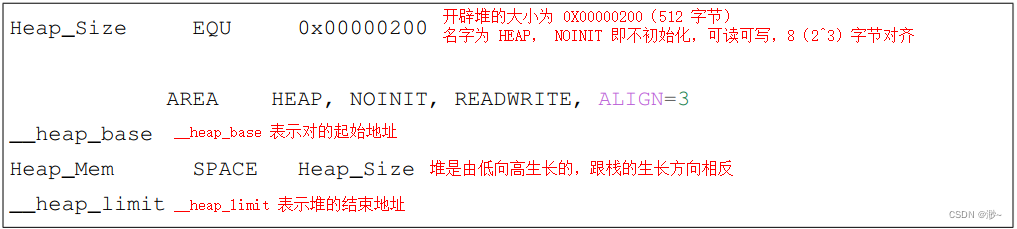

3.2 堆Heap

•   堆的作用——用来进行动态内存分配，如函数malloc()申请的内存就在堆上；

3.3 向量表

• 向量表实际上是一个32位整型数组，一个元素对应一个异常（ESR），数组元素存的即为ESR的入口地址；
• 向量表在地址空间中的位置可以设置，通过NVIC中的一个重定位寄存器之处向量表的地址；
• 向量表复位后，重定位寄存器的值为0，故需要在FLASH地址0处必须包含一张向量表，用于初始时的异常分配。

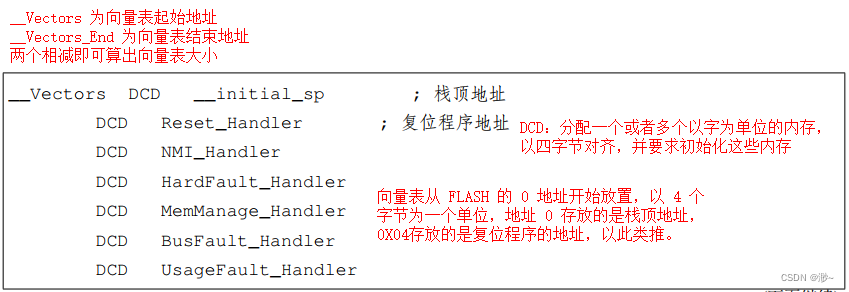

        向量表源码片段：

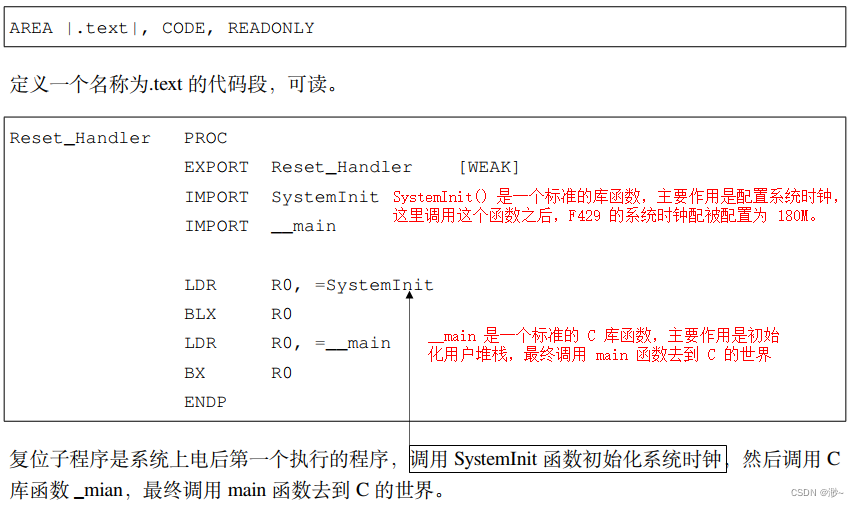

3.4 复位程序

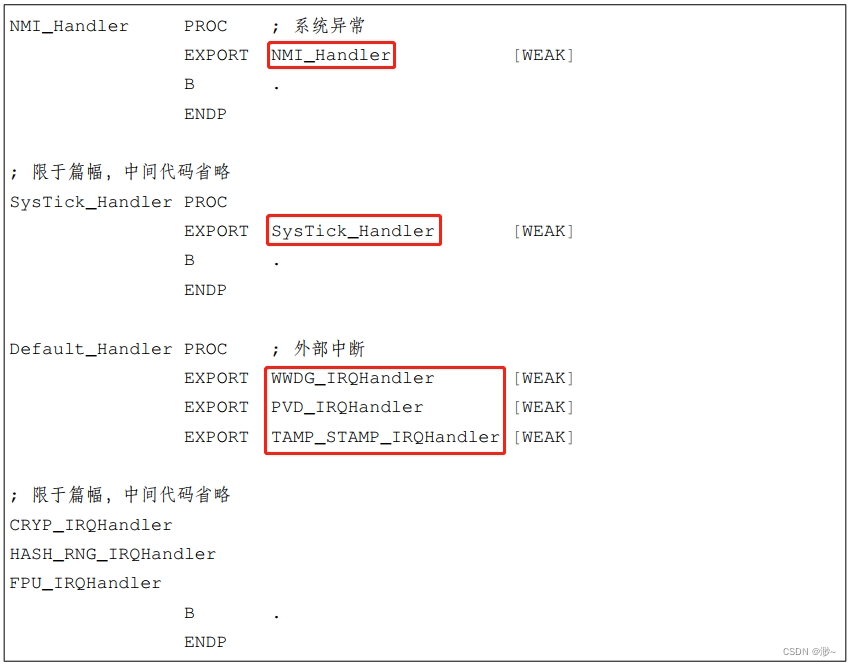

3.5 中断服务程序

• 启动文件中已经有空的中断函数，对应的真正的中断服务程序需要在主程序中实现；
• 若在主程序中开启了某个中断，但并没有编写对应的中断服务函数，则当进入该服务函数时，程序会死在空的中断函数中。

        ps: 这也说明了为什么在写中断函数时，函数名字被限定了~

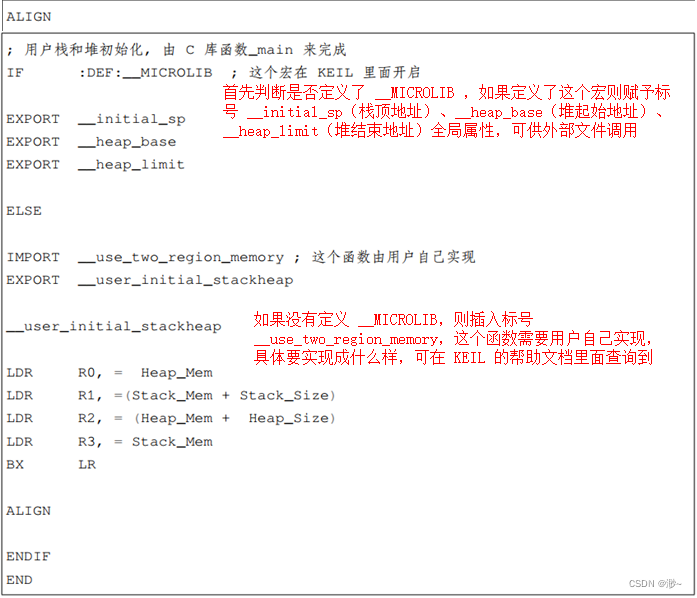

3.6 用户堆栈初始化

---

总结

        以上就是今天要讲的内容，本文仅仅简单介绍了STM32F407的启动文件。
