Swift之Vision 图像识别框架

Swift之Vision 图像识别框架

• 2017年苹果大大又推出了新机型iPhone 8和iPhone 8Plus, 这还不是重点, 重点是那一款价值9000RMB的iPhone X, 虽说网上吐槽声从未停止过, 但是我觉得还是不错的哈!
• 软件方面, 苹果大大也推出了iOS 11, 经本人iPhone 7手机亲测, 耗电快外加通知栏改不完的bug
• 当然了随着iOS 11的推出, 也随之推出了一些新的API，如：ARKit 、Core ML、FileProvider、IdentityLookup 、Core NFC、Vison 等。
• 这里我们还要说的就是Apple 在 WWDC 2017 推出的图像识别框架–Vison官方文档
• Demo地址

一. Vision应用场景

• Face Detection and Recognition : 人脸检测

  • 支持检测笑脸、侧脸、局部遮挡脸部、戴眼镜和帽子等场景，可以标记出人脸的矩形区域
  • 可以标记出人脸和眼睛、眉毛、鼻子、嘴、牙齿的轮廓，以及人脸的中轴线
• Image Alignment Analysis: 图像对比分析
• Barcode Detection: 二维码/条形码检测

  • 用于查找和识别图像中的条码
  • 检测条形码信息
• Text Detection: 文字检测

  • 查找图像中可见文本的区域
  • 检测文本区域的信息
• Object Detection and Tracking: 目标跟踪

  • 脸部，矩形和通用模板

二. Vision支持的图片类型

1. Objective-C中

• CVPixelBufferRef
• CGImageRef
• CIImage
• NSURL
• NSData

2. Swift中

• CVPixelBuffer
• CGImage
• CIImage
• URL
• Data

具体详情可在Vision.framework的VNImageRequestHandler.h文件中查看

三. Vision之API介绍

• 使用在vision的时候，我们首先需要明确自己需要什么效果，然后根据想要的效果来选择不同的类
• 给各种功能的 Request 提供给一个 RequestHandler
• Handler 持有需要识别的图片信息，并将处理结果分发给每个 Request 的 completion Block 中
• 可以从 results 属性中得到 Observation 数组
• observations数组中的内容根据不同的request请求返回了不同的observation
• 每种Observation有boundingBox，landmarks等属性，存储的是识别后物体的坐标，点位等
• 我们拿到坐标后，就可以进行一些UI绘制。

1. RequestHandler处理请求对象

• VNImageRequestHandler: 处理与单个图像有关的一个或多个图像分析请求的对象

  • 一般情况下都是用该类处理识别请求
  • 初始化方法支持CVPixelBuffer, CGImage, CIImage, URL, Data
• VNSequenceRequestHandler: 处理与多个图像序列有关的图像分析请求的对象

  • 目前我在处理物体跟踪的时候使用该类
  • 初始化方法同上

2. VNRequest介绍

• VNRequest: 图像分析请求的抽象类, 继承于NSObject
• VNBaseImageRequest: 专注于图像的特定部分的分析请求

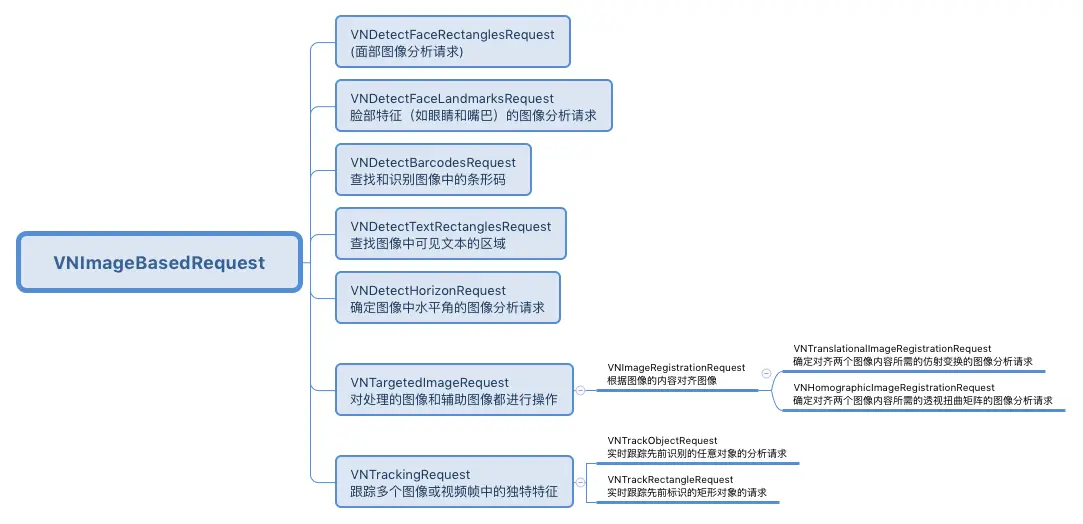

- 具体分析请求类如下:

3. VNObservation检测对象

• VNObservation: 图像分析结果的抽象类, 继承与NSObject

- 图像检测结果的相关处理类如下:

四. 实战演练

1. 文本检测

• 方式一: 识别出具体的每一个字体的位置信息
• 方式二: 识别一行字体的位置信息

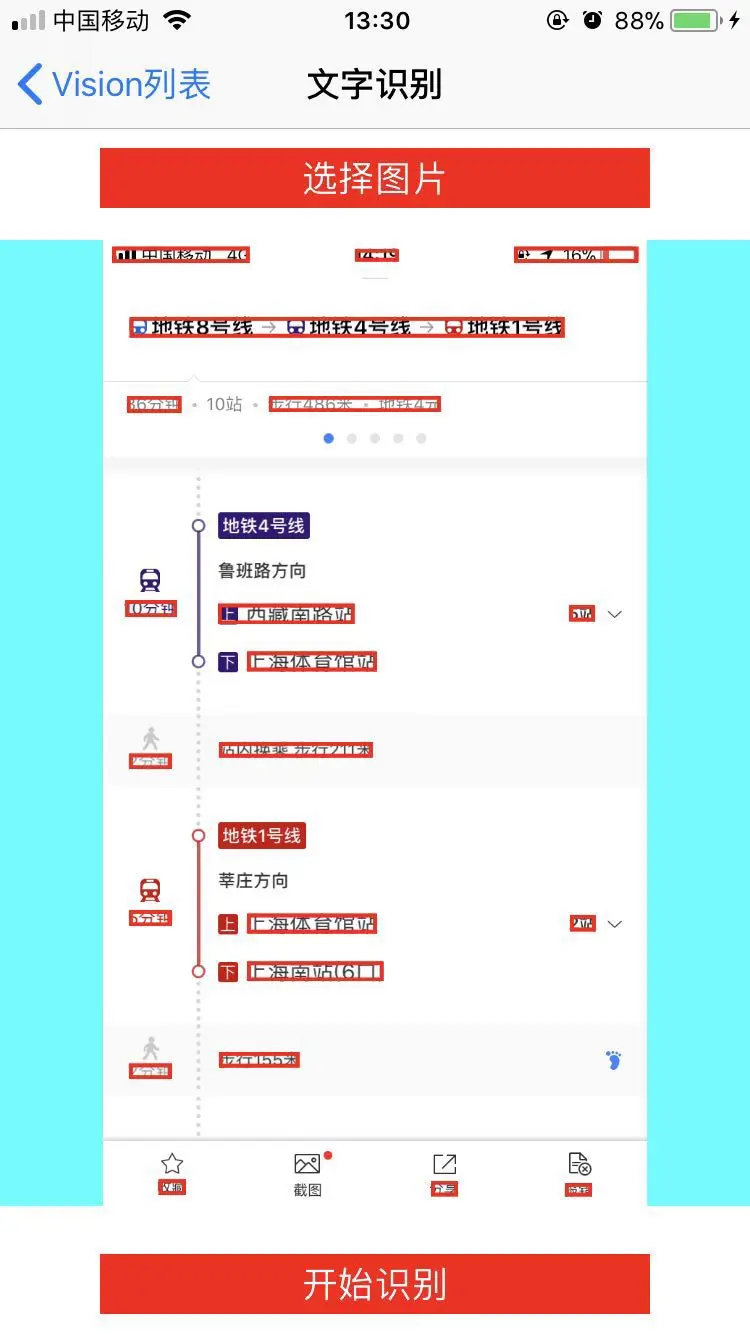

- 如图效果:

1.1 现将图片转成初始化VNImageRequestHandler对象时, 可接受的的CIImage

//1. 转成ciimage
guard let ciImage = CIImage(image: image) else { return }

1.2 创建处理请求的handle

• 参数一: 图片类型
• 参数二: 字典类型, 有默认值为[:]

let requestHandle = VNImageRequestHandler(ciImage: ciImage, options: [:])

1.3 创建回调闭包

• 两个参数, 无返回值
• VNRequest: 是所有请求Request的父类

public typealias VNRequestCompletionHandler = (VNRequest, Error?) -> Swift.Void

• 具体代码如下:

//4. 设置回调
let completionHandle: VNRequestCo
