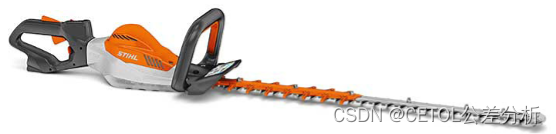

STIHL绿篱机HSA 94的公差分析

斯蒂尔电池系列 – 斯蒂尔制造的电池电源

客户

我们的产品：STIHL是全球领先的专业林业和农业以及园林和园林维护，建筑行业和苛刻的私人用户的链锯和其他动力工具制造商。

我们的愿景：“让自然与自然环境更加轻松
相处。” Andreas Stihl于1926年在斯图加特成立了自己的工程公司。他开发了世界上第一台单人链锯。

公司肖像：该公司成立于1926年，总部位于斯图加特附近的Waiblingen。STIHL在七个国家设有制造工厂：德国，美国，巴西，瑞士，奥地利，中国和菲律宾。2016年，STIHL的全球销售额达到34.6亿欧元，员工人数为14,920名。自1971年以来，STIHL一直是世界上最畅销的电锯品牌。

挑战

由于这是一种可充电电池产品，因此节气门触发器不像内燃机那样运行化油器，而是一种控制发动机转速的灵敏电位器。

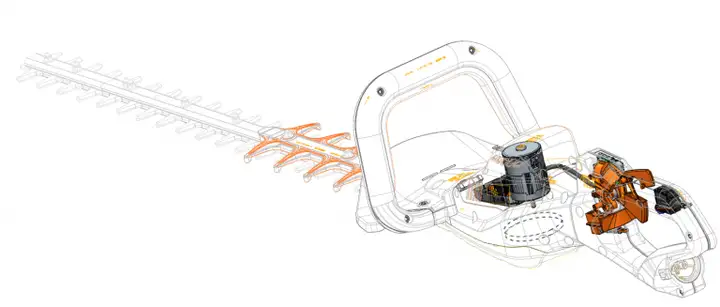

图1 – 绿篱机（外部蓄电池）的动力装置

为了确保发动机的速度可以可靠地控制，必须以合适的方式设计致动器的所有部件的尺寸和公差。组件必须满足以下要求：

• 如果手柄握持不当或杠杆意外操作，则锁定功能
• 当换档杆锁定时，电机轴不得开始运转
• 电位器在整个工作范围内运行
• 可制造性和能够组装过程

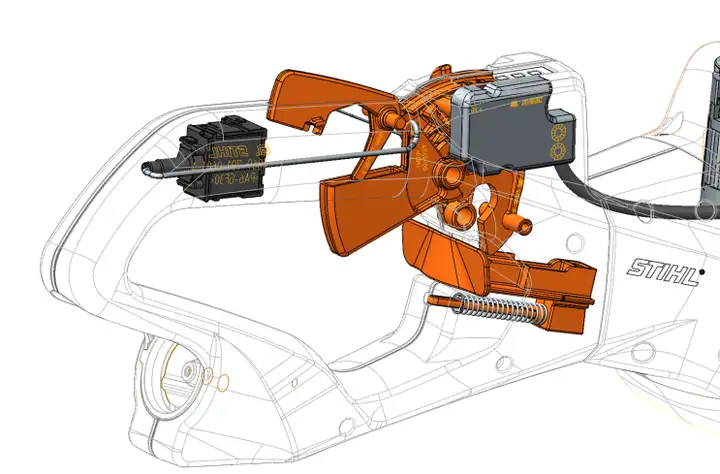

图2 – 操作电位计的执行器组件

解决方案

使用CETOL6σ进行分析的目的是分析电位计的间隙和激活程度。为了满足所有要求，有必要确定对结果具有最高统计效果的尺寸，并相应地调整公差范围。必须考虑制造方面。

使用CETOL6σ自动评估各个尺寸和其公差范围的影响。

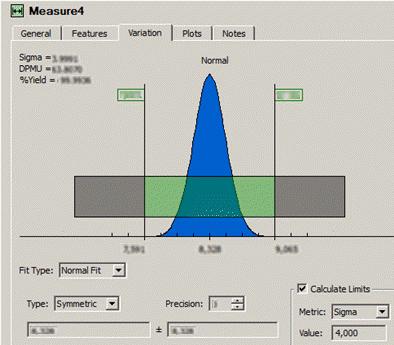

图3 – 激活电位计的统计分布

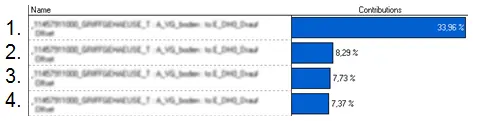

图4 – 公差对最终结果的影响

结果

使用CETOL6σ进行公差分析有助于我们验证概念，并通过评估统计影响，快速确定哪些小变化导致结果值显着改善到所需限值。由于不同的原因，可以避免稍后对几何形状的调整。
