芯谷科技--降压型DC-DC电源管理电路D2576

在现代电子设备中，电源管理是至关重要的组成部分。为了满足不同应用场景的需求，D2576系列降压型DC-DC以其高效的性能和灵活的设计，成为许多电源设计的首选。

产品概述

D2576系列是一款单片集成电路，专为降压（buck）开关稳压器设计，能够驱动高达3A的负载，并提供出色的线路和负载调节能力。该系列提供3.3V、5V、12V的固定输出电压版本以及可调输出版本，适用于各种电子设备。

Fixed Output Voltage Versions

主要特点

• ​多种输出电压选择​：提供3.3V、5V、12V固定输出电压版本和可调输出版本（1.23V至37V）。
• ​高效率​：采用开关稳压器设计，显著提高能源利用率。
• ​低外部元件需求​：仅需4个外部元件即可完成基本电路设计。
• ​固定频率振荡器​：内置52kHz固定频率振荡器，简化设计流程。
• ​热关断和电流限制保护​：提供全面的保护功能，确保在故障条件下的安全性。
• ​可调版本输出电压范围广​：在输入电压和负载条件下，输出电压范围为1.23V至37V（最大±4%误差）。

应用场景

D2576系列广泛应用于以下场景：

1. ​高效降压稳压器​：适用于需要将高电压转换为低电压的场合，如微处理器供电系统。
2. ​线性稳压器的前置稳压器​：作为高效预稳压器，提高整体系统的效率。
3. ​板载开关稳压器​：适用于空间有限的电路板设计，提供高功率密度。
4. ​正负转换器（Buck-Boost）​​：可用于需要正负电压转换的应用。

设计注意事项

在设计过程中，需注意以下几点：

1. ​输入电容选择​：建议使用至少100μF的电解电容，并尽量靠近稳压器放置。
2. ​电感选择​：根据负载电流和输入输出电压选择合适的电感值，以确保连续或断续模式下的稳定运行。
3. ​续流二极管​：推荐使用肖特基二极管，以减少功耗和提高效率。
4. ​输出电容​：选择低ESR的电容以减少输出纹波电压。

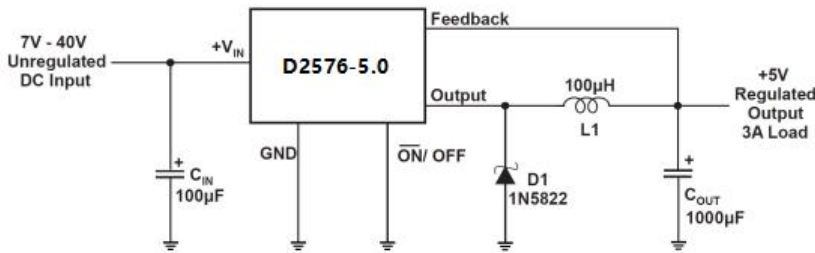

Typical Application

通过合理的设计和元件选择，D2576系列能够提供高效、稳定的电源解决方案，适用于各种工业和消费电子应用。
