SHT30温湿度传感器驱动设计分析及代码实现

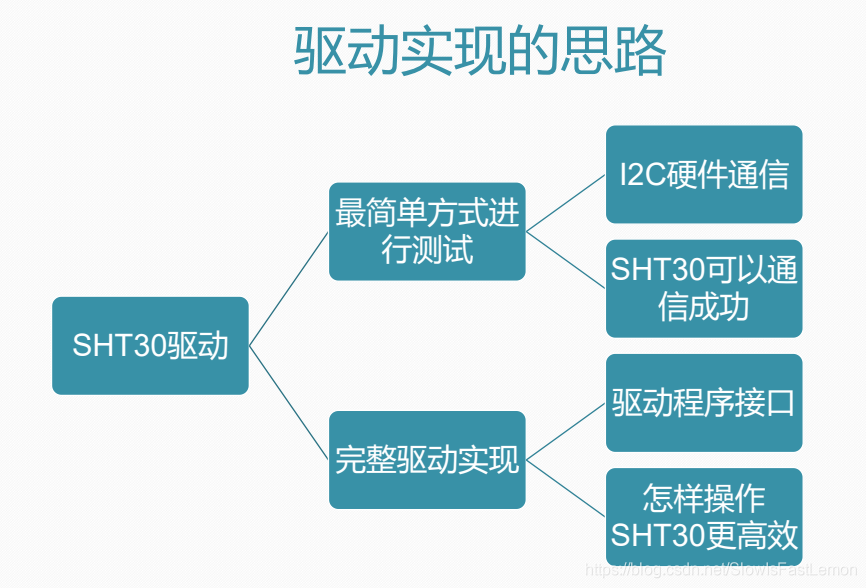

首先来看一下SHT34驱动实现的思路：

1 SHT30温湿度传感器简单测试

1.1 SHT30硬件设计事需要注意的地方

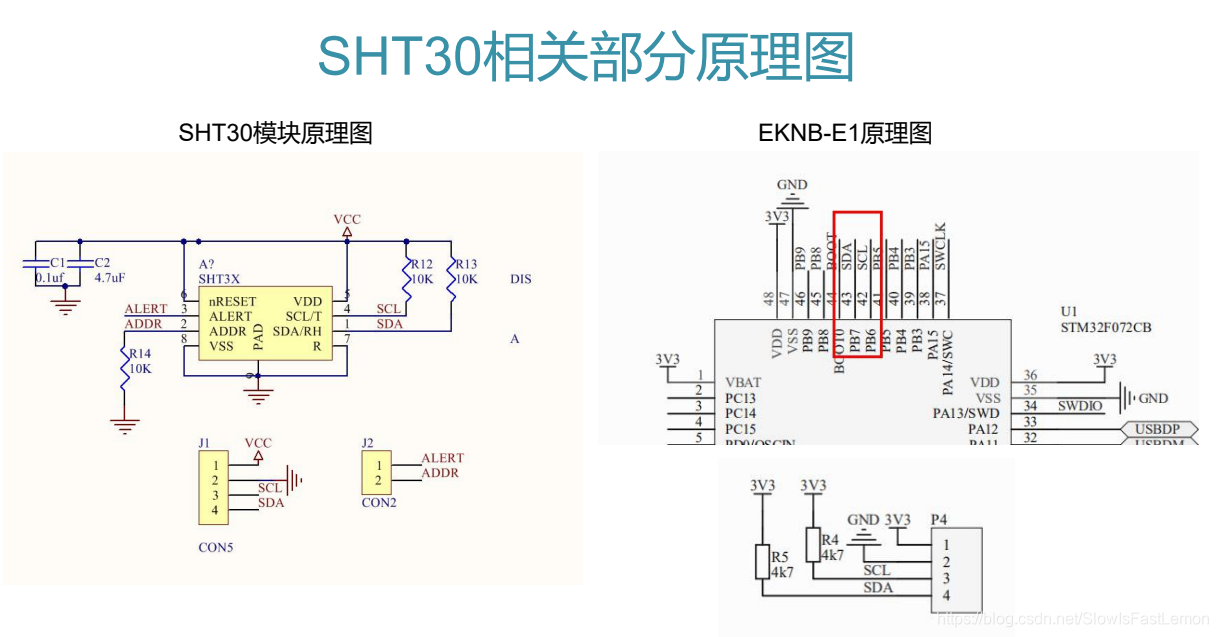

一般i2c引脚的上拉电阻设计为4.7K，SHT30建议上拉电阻为10K，需要注意。

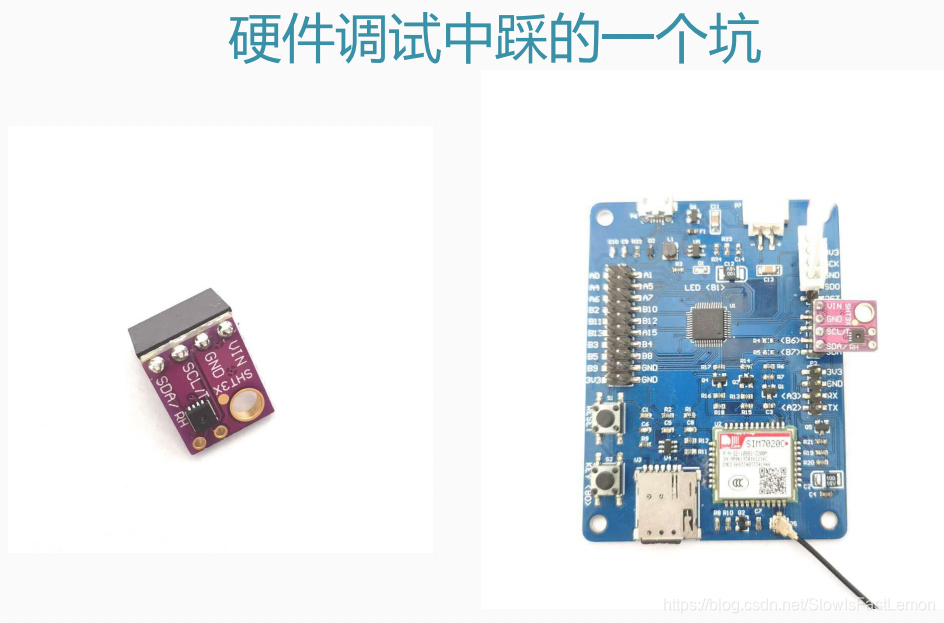

上图中板子上的两个4.7K的电阻应取下。

1.2 SHT30相关知识

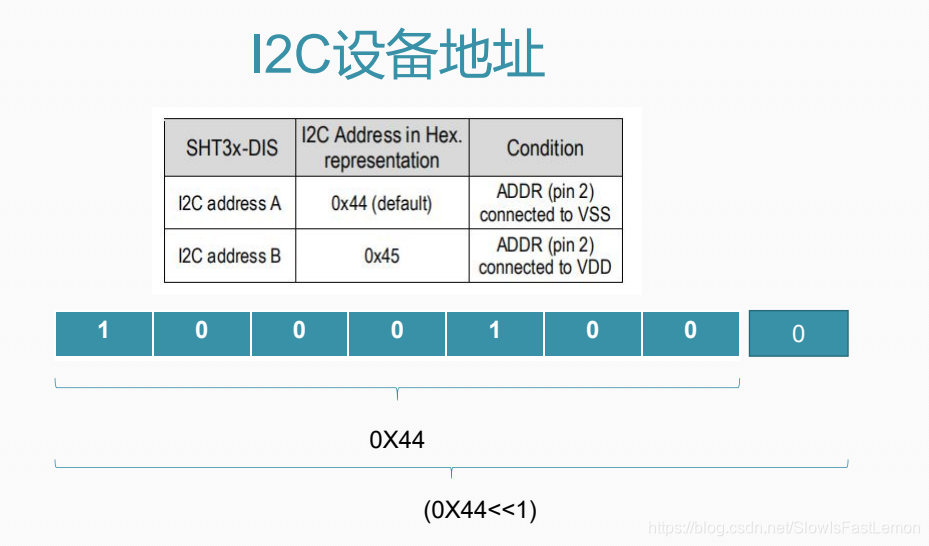

SHT30的设备地址：

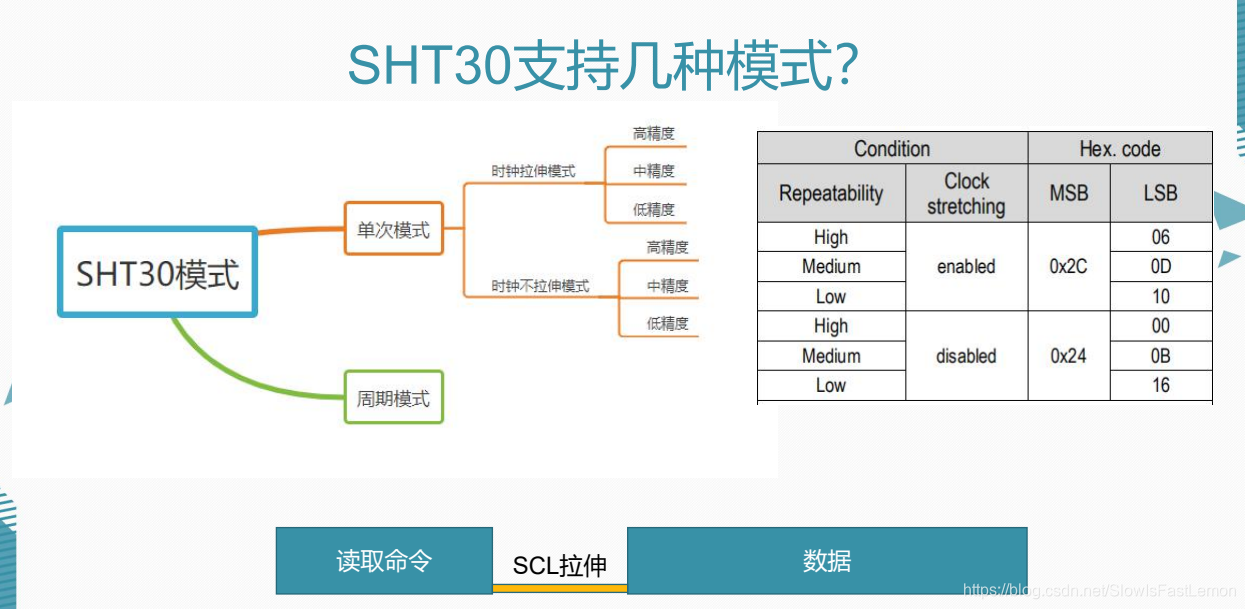

SHT30支持的模式：

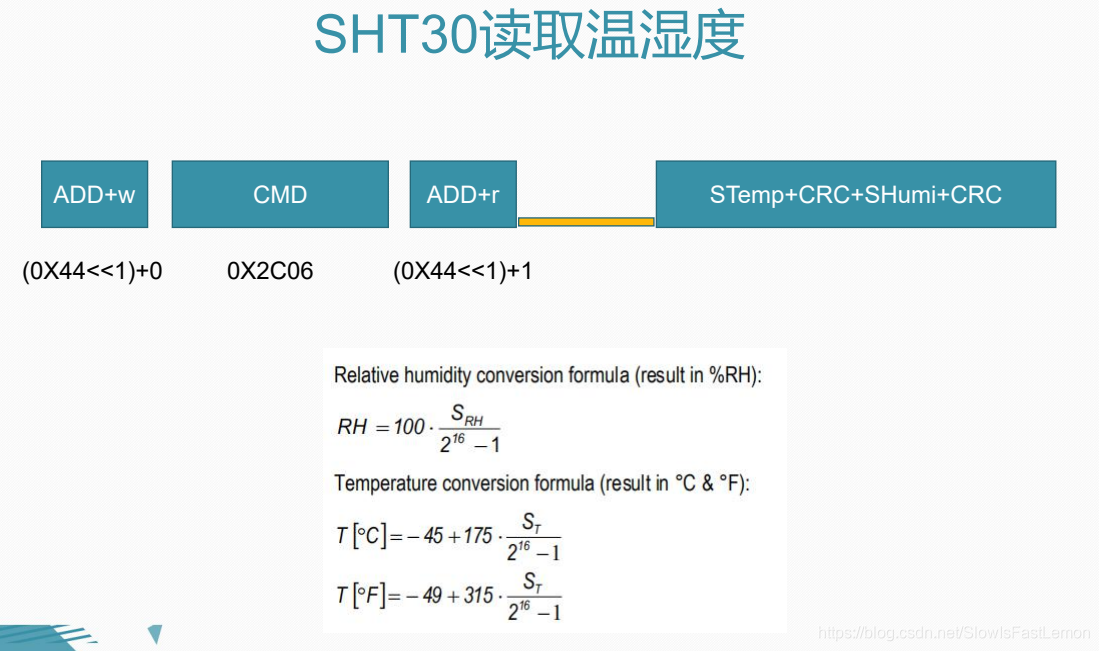

SHT30读取温湿度：

1.3 SHT30读取温度的简单测试

测试代码比较简单，如下：

#include "main.h"
#include "i2c.h"
#include "app_debug.h"

#define SHT30_ADD   (0X44<<1)
#define CMD_MEAS_CLOCKSTR_H  0x2C06 // measurement: clock stretching, high repeatability
#define CMD_MEAS_CLOCKSTR_M  0x2C0D // measurement: clock stretching, medium repeatability
#define CMD_MEAS_CLOCKSTR_L  0x2C10 // measurement: clock stretching, low repeatability
#define CMD_SOFT_RESET       0X30A2 // software reset


void sht30_read()
{

    uint8_t buf[6];
    uint16_t temp_s;
    float temp;
    HAL_I2C_Mem_Read(&hi2c1,SHT30_ADD,CMD_MEAS_CLOCKSTR_H,
                                   I2C_MEMADD_SIZE_16BIT, buf, 6, 0xffffffff);
    temp_s=(buf[0]<<8)+buf[1];
    temp=(float)175*temp_s/65535-
