使用dataFEED OPC Suite将西门子PLC数据转发至REST API

一 背景

在工业4.0或工业物联网的项目方案中，逐渐紧密融合的OT&IT技术给工业制造带来了新活力。与此同时，利用IT级别的协议和应用来对制造数据进行收集和分析也成为了指导工业生产和优化流程的重要力量，尤其是基于HTTP的轻量级协议REST API。其具有简单易用、可扩展、跨平台、安全和可缓存等特点，并在收集工业数据和远程管理过程中有着重要的作用，例如它可使用云数据库作为数据存储和管理的后端，为用户提供可靠的数据存储和访问服务。

二 解决方案

Softing的dataFEED OPC Suite是一种安全可靠的OPC通信和工业物联网云连接的一体化软件解决方案，不仅可实现对西门子PLC等设备数据的收集，且可将数据通过REST API来转发到物联网或大数据应用。

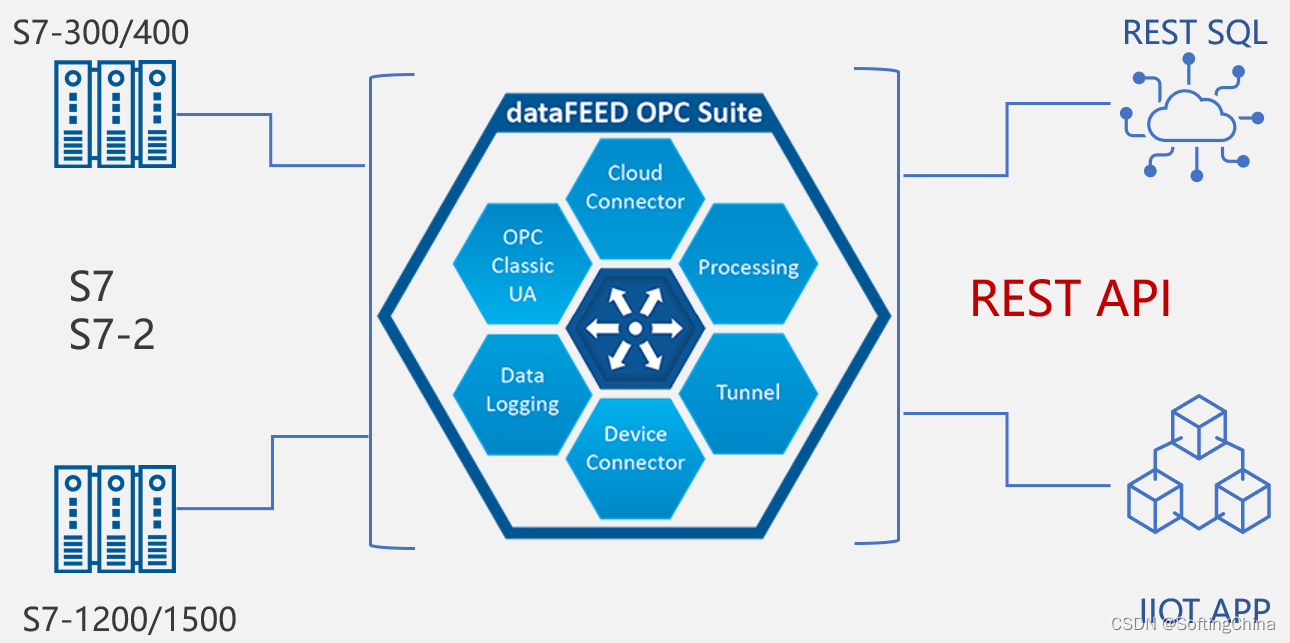

（图1 dataFEED OPC Suite REST连接方案）

1. 西门子PLC的数据访问

dataFEED OPC Suite支持西门子PLC的各种通信协议，例如可通过S7协议来访问S7-300/400、S7-1200/1500等PLC控制器的数据。通常用户在使用S7协议来读取PLC数据时，需要创建一系列的PLC标签地址，这给PLC工程师带来了极大的工作量。使用Softing的免费标签扫描软件dataFEED Exporter，便可直接导出STEP7或TIA Portal项目文件中的标签地址。此外，Softing的dataFEED OPC Suite还支持更加高级且安全的西门子S7-2（S7 Plus）协议，且无需在西门子PLC中勾选PUT/GET，即可自动进行标签寻址，实现对S7-1200/1500PLC的优化块数据的高效访问。

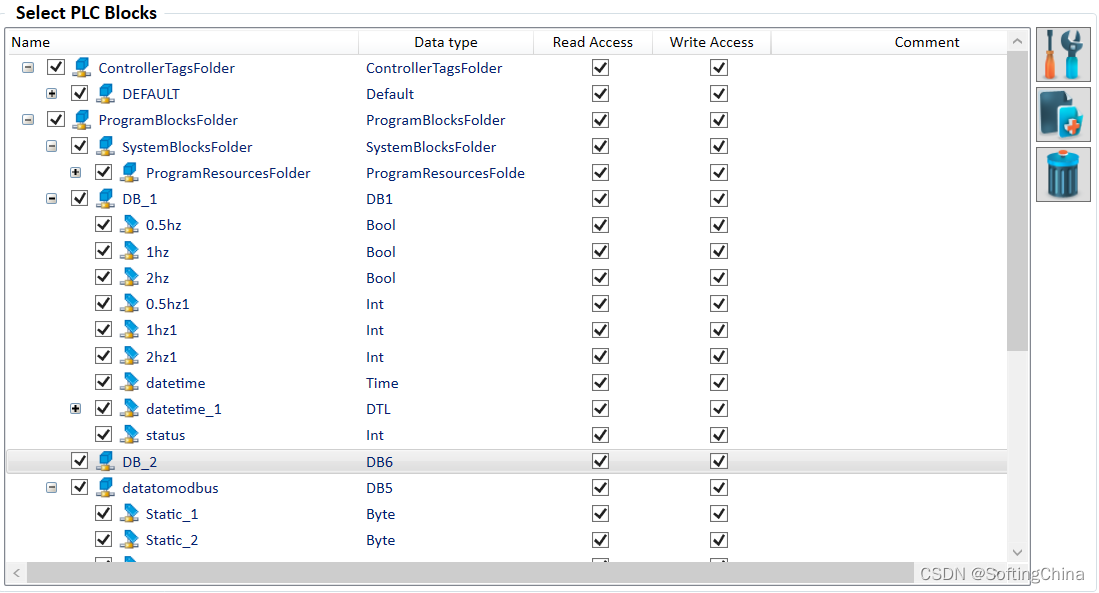

（图2 dataFEED Exporter标签导出演示）

2. REST API

dataFEED OPC Suite作为REST客户端，可通过TCP/HTTP/HTTPS等协议来实现对REST服务器的数据访问，并提供了POST/PUT两种方式。它还支持常用的JSON/XML/HTML/PLAIN等数据传输格式。

dataFEED OPC Suite还具有图形化的导航界面，无需大量专业的IT知识，也可搭建完整的数据传输链。为了保障数据传输的安全性，dataFEED OPC Suite建立了数据加密传输机制，支持REST的标准安全协议，例如SSL加密。此外，dataFEED OPC Suite还为REST传输配置了缓存功能，可保障数据传输的稳定性——当网络发生故障时，那些需要转发到REST服务器的数据将被缓存在本地；当网络恢复后，缓存的数据将被自动转发出去。

三 dataFEED OPC Suite功能拓展

1. 安全可靠的访问数据源数据

• 支持访问西门子、罗克韦尔、Modbus、贝加莱和三菱等品牌的各类型PLC数据；

• 支持访问OPC、OPC UA服务器，并且具有可“绕过”OPC DCOM配置的Tunnel功能；

• 支持通过ODBC来访问MySQL、MSSQL、Oracle和DB2等数据库；

• 支持MQTT的订阅者和Broker功能；

• 支持读取本地文件（XML），并可在软件内部创建辅助中间变量。

2. 灵活高效的数据处理功能

• 支持数据的存储与转发，且可避免因网络故障而导致的数据丢失问题；

• 支持数据在可访问数据源之间的相互转换，例如可将从西门子PLC中读取到的数据交换到罗克韦尔PLC中；

• 支持对数据进行预处理，并配备有数学计算、逻辑处理、类型转换和LUA编程语言等功能引擎，其中LUA脚本的关键字、函数和表达式等功能，可满足用户的多种数据处理需求。

3. 广泛的数据转发目的地

• 支持将数据源数据转发到OPC、OPC UA客户端；

• 充当MQTT发布者角色，支持多种主题发布格式，并允许用户自定义格式；

• 支持西门子MindSphere平台，可将各类数据源的数据直接转发到该平台；

......

请点击此处，查看剩余30%精彩内容！

（如需下载OPC安装包，请点击此处。）
