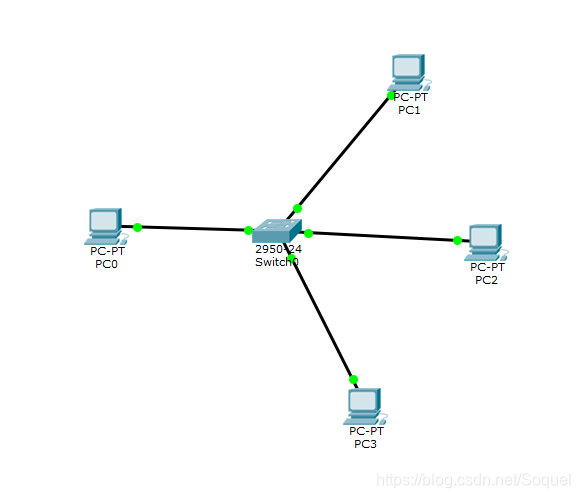

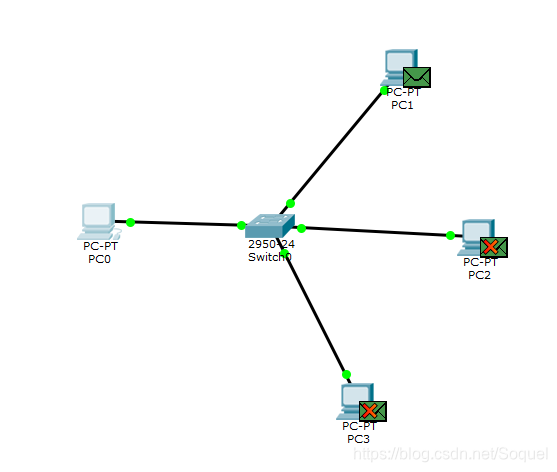

首先搭建如图拓扑，并配置相应ip

在这里插入图片描述

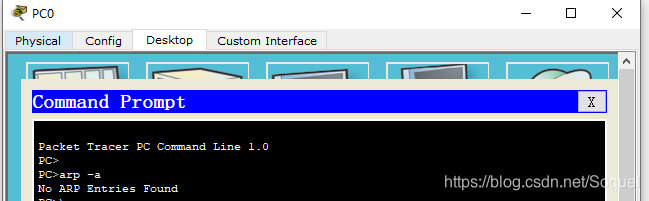

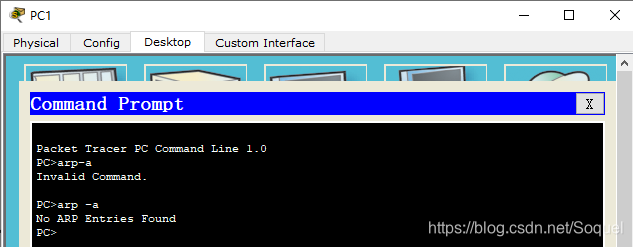

此时可以发现，ARP缓存中无任何信息

在这里插入图片描述

在这里插入图片描述

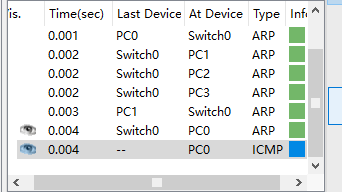

将模拟器切换至Simulation模式，以PC0 PC1为源地址和目标地址创建一个简单PDU，如图，所有主机都能收到，但只有PC1响应了PC0的请求

在这里插入图片描述

在这里插入图片描述

MAC响应报文

在这里插入图片描述

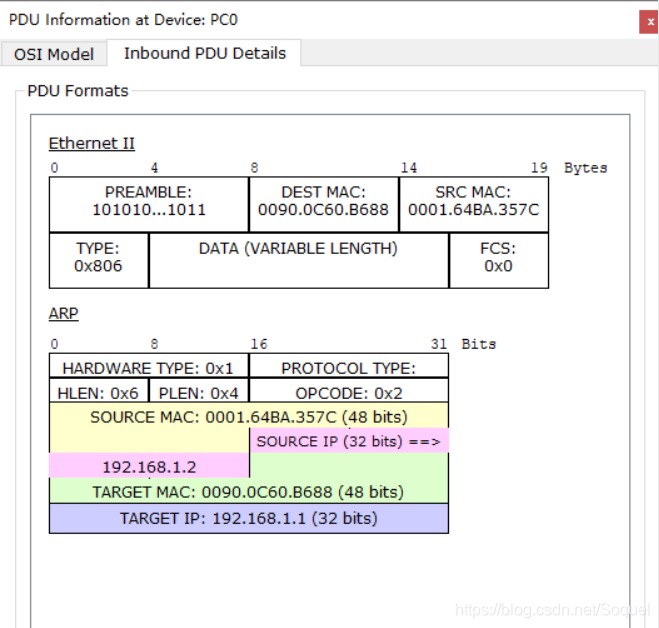

ARP响应报文的数据帧如下图所示

在这里插入图片描述

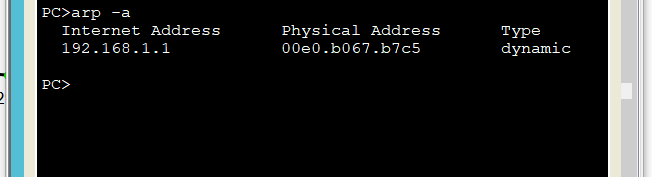

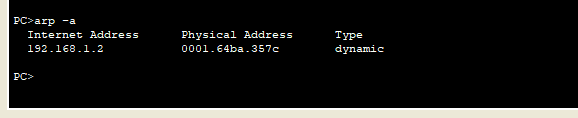

然后可以看到PC0和PC1的ARP高速缓存中都已经保存了对方的IP地址和MAC地址的映射关系

在这里插入图片描述

在这里插入图片描述

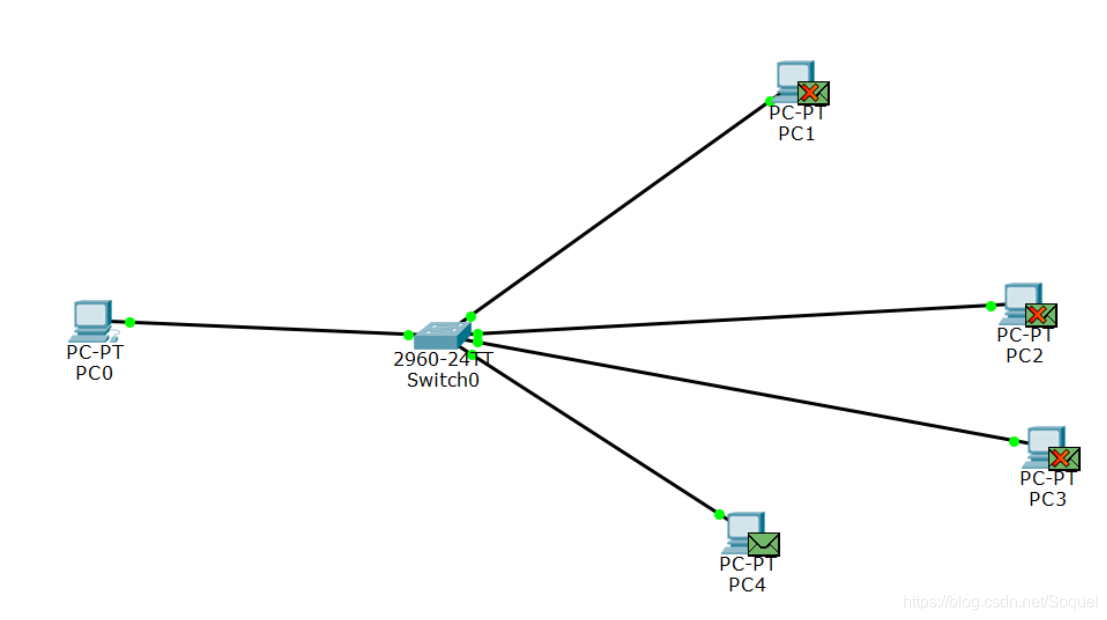

然后在网络拓扑中增加一台新的PC4，并从PC0向PC4发送报文，再次观察ARP的运行过程，发现PC4的ARP缓存中没有任何信息

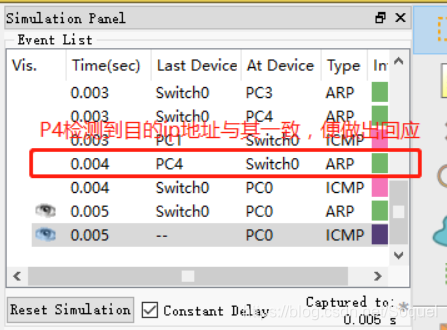

所有主机都能收到PC0的广播报文，但只有PC4响应了PC0的请求

在这里插入图片描述

在这里插入图片描述

PC4的ARP高速缓存中已经保存了PC0的IP地址和MAC地址的映射关系

在这里插入图片描述
