嵌入式系统中的核心通信技术：I2C与SPI总线协议详解及实践示例

I2C与SPI总线协议详解：嵌入式系统中的核心通信技术

一、I2C（Inter-Integrated Circuit）总线协议

1. I2C的基本概念

I2C（Inter-Integrated Circuit）是由飞利浦半导体（现为恩智浦半导体）开发的一种串行总线协议，主要用于在芯片之间进行短距离、多设备的通信。I2C总线通过两根信号线——SDA（串行数据线）和SCL（串行时钟线）实现双向通信，支持多设备共享总线，并具有灵活的地址分配和通信机制。

2. I2C的主要特点

• 多主设备支持 ：多个主设备可以连接到同一总线，每个主设备都可以发起通信。
• 多从设备连接 ：每个从设备都有唯一的地址，主设备通过地址寻址进行通信。
• 串行通信 ：数据以比特流的形式逐位传输。
• 硬件实现简单 ：只需两根信号线，减少引脚数量，适合复杂设备布局。
• 低速但可靠 ：传输速率通常在100kbps到1Mbps之间，适用于不需极致速度的应用。

3. I2C的工作原理

• 总线配置 ：
	○ 所有设备共享SDA和SCL两根信号线。
	○ 每个设备的SDA和SCL引脚通过上拉电阻连接到电源。
• 通信发起 ：
	○ 主设备在空闲状态下拉SCL和SDA，发起通信。
	○ 发出起始条件（SDA由高到低变化，而SCL为高），告知从设备即将开始通信。
• 地址与数据传输 ：
	○ 主设备发送从设备地址，从设备通过应答信号(ACK)确认接收。
	○ 数据按照比特逐位传输，主设备通过应答信号确认接收状态。
• 通信终止 ：
	○ 主设备发送停止条件（SDA由低到高变化，而SCL为高），结束通信。

4. I2C的应用场景

• 传感器连接 ：如温度传感器、湿度传感器、加速度计等，使用I2C接口连接到主控制器，实时读取数据。
• 外设扩展 ：通过I2C总线实现与EEPROM、实时时钟（RTC）等外设的连接，扩展设备的功能。
• 多设备通信 ：在复杂的嵌入式系统中， 使用I2C总线连接多个功能模块，实现高效的设备间通信。
• 智能设备开发 ：如智能家居、物联网设备中，I2C常用于连接各种传感器和执行器。

5. I2C的使用技巧

• 地址配置 ：确保每个从设备都有唯一的地址，避免地址冲突。
• 应答机制 ：合理使用ACK和NACK信号，确保数据传输的可靠性。
• 时钟管理 ：根据应用需求配置合适的时钟频率，确保通信的高效性和稳定性。
• 总线仲裁 ：在多主设备系统中，采用总线仲裁机制，避免通信冲突。
• 电缆长度与上拉电阻 ：根据通信距离选择合适的电缆和上拉电阻值，确保信号完整性。
• 错误处理 ：在代码中加入错误检测和处理机制，提高通信的鲁棒性。

二、SPI（Serial Peripheral Interface）总线协议

1. SPI的基本概念

SPI（Serial Peripheral Interface）是一种高速同步串行通信接口，由Motorola公司开发，用于在芯片之间进行快速数据传输。SPI通信基于主从模式，主设备通过独立的时钟线（SCK）、数据输入线（MISO）和数据输出线（MOSI）实现全双工通信。

2. SPI的主要特点

• 全双工通信 ：每个时钟周期内可以同时发送和接收数据，提高传输效率。
• 高速传输 ：传输速率通常在几MHz到几十MHz之间，适合高速数据传输需求。
• 多设备连接 ：通过片选线（CS）可以连接多个从设备，每个从设备都有独立的片选信号。
• 硬件实现简单 ：只需四根信号线，容易集成到各类设备中。
• 灵活性高 ：支持多种数据传输模式，如MSB先传输或LSB先传输，适用于不同设备需求。

3. SPI的工作原理

• 总线配置 ：
	○ 主设备控制SCK时钟信号，控制数据传输的节奏。
	○ MOSI线用于主设备到从设备的数据传输，MISO线用于从设备到主设备的数据传输。
	○ 每个从设备需要一个片选信号（CS）来选择特定的从设备进行通信。
• 通信发起 ：
	○ 主设备拉低从设备的CS信号，启用目标从设备。
	○ 主设备通过SCK线发送时钟信号，启动数据传输。
• 数据传输模式 ：
	○ 主设备在MOSI线上发送数据，同时接收从设备通过MISO线发送的数据。
	○ 数据传输可以配置为MSB（最高有效位）先传输或LSB（最低有效位）先传输，根据具体设备需求选择合适的模式。
• 数据同步 ：
	○ 数据传输基于SCK时钟信号，确保主从设备间的数据同步。
	○ 支持多种传输速率，根据系统需求调整时钟频率。

4. SPI的应用场景

• 高速数据传输 ：如数字信号处理器（DSP）、微控制器与外部存储器、ADC/DAC模块的高速数据交换。
• 外设扩展 ：通过SPI连接如显示屏、传感器、通信模块等外设，实现功能的扩展。
• 嵌入式存储器接口 ：连接Flash存储器、EEPROM等存储设备，实现高效的数据读写。
• 多媒体设备控制 ：如摄像头、音频编码解码器，利用SPI接口进行高速数据传输。

5. SPI的使用技巧

• 时钟配置 ：
	○ 根据从设备的最大支持时钟频率，合理设置SPI总线的时钟频率，避免数据传输错误。
• 数据传输模式配置 ：
	○ 根据设备规格选择MSB或LSB先传输模式，确保数据正确性。
• 片选管理 ：
	○ 每个从设备需要独立的片选信号，确保通信时的唯一性和正确性。
• 中断与DMA支持 ：
	○ 利用中断或DMA机制处理SPI传输，提升系统的响应速度和效率。
• 总线仲裁 ：
	○ 在多主设备系统中，采用总线仲裁机制，防止多个主设备同时访问总线导致的冲突。
• 信号线的屏蔽与滤波 ：
	○ 高速信号容易受到噪声干扰，建议在信号线中加入滤波电容或使用屏蔽线，确保信号的完整性。

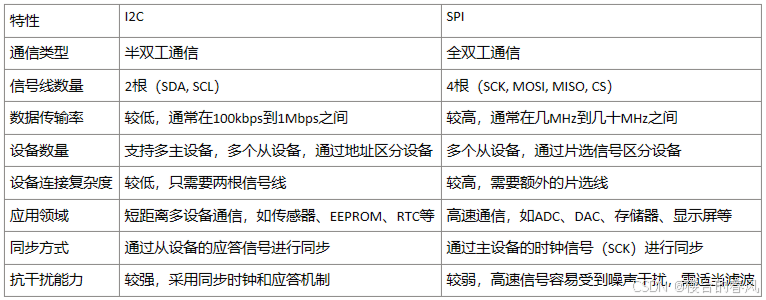

三、I2C与SPI的对比分析

四、系统学习I2C和SPI的方法

1. 基础知识学习

• 理解总线协议的原理 ：深入理解I2C和SPI的基本架构、通信流程及信号时序。
• 学习硬件接口 ：了解微控制器中I2C和SPI外设的硬件结构、引脚配置和控制寄存器。
• 掌握通信参数配置 ：学会设置波特率、数据传输模式、中断配置等关键参数。

2. 工具与资源的利用

• 开发环境 ：选择合适的嵌入式开发环境，如Keil MDK、IAR Embedded Workbench、STM32CubeMX等，利用其配置工具简化I2C和SPI的配置。
• 示例代码 ：参考官方提供的I2C和SPI通信示例代码，理解其工作流程和实现细节。
• 调试工具 ：使用逻辑分析仪、示波器等工具，实时监控通信信号，帮助调试和优化通信性能。

3. 实践项目

• 简单实验 ：通过连接简单的从设备（如EEPROM、温度传感器）进行数据读写，验证通信功能。
• 复杂项目 ：结合实际需求，设计一个多设备通信系统，实现I2C/SPI总线的多主或多从通信。
• 系统集成 ：将I2C和SPI通信集成到实际项目中，如智能家居系统、工业自动化控制等，巩固所学知识。

4. 持续学习与优化

• 学习进阶技巧 ：理解I2C的从机模式、仲裁机制，以及SPI的多种传输模式和DMA应用等高级功能。
• 关注行业动态 ：跟踪I2C和SPI技术的发展动态，了解新型设备和协议优化方案。
• 参与开源项目 ：通过参与开源的嵌入式项目，学习其他开发者如何实现高效、稳定的I2C和SPI通信。

5. 注意事项与问题解决

• 信号完整性问题 ：在高速通信中，注意信号线的布线和滤波处理，避免噪声干扰。
• 通信冲突处理 ：在多主或多从系统中，合理配置片选信号和地址，避免通信冲突。
• 错误处理机制 ：在代码中加入错误检测和恢复机制，提高通信的可靠性和系统的稳定性。

五、I2C与SPI的实践示例

示例1：I2C总线连接温度传感器与STM32微控制器

目的 ：通过I2C总线将温度传感器（如LM75A）连接到STM32微控制器，实时读取温度数据。
硬件准备 ：
• STM32开发板（如STM32F4 Discovery）
• LM75A数字温度传感器（I2C接口）
• 连接线（如杜邦线）
• 上拉电阻（如4.7kΩ）
软件准备 ：
• STM32CubeMX配置工具
• STM32原生开发环境（如Keil MDK或IAR Embedded Workbench）
• 串口调试工具（如PuTTY）
电路连接 ：
1. 将STM32的I2C_CK引脚（SCL）连接到LM75A的SCL引脚。
2. 将STM32的I2C_SD引脚（SDA）连接到LM75A的SDA引脚。
3. 在SCL和SDA引脚上分别连接4.7kΩ的上拉电阻到电源（3.3V或5V）。
4. 将LM75A的GND引脚接地。
5. 将STM32的VDD GPIO引脚连接到电源。
代码实现 （以STM32CubeMX和HAL库为基础）：

#include "main.h"
#include "i2c.h"

/* 定义I2C设备地址 */
#define LM75A_ADDRESS 0x48  // LM75A的默认地址

/* 读取LM75A温度数据 */
void Read_LM75A(uint8_t *_DATA_RX) {
    uint8_t cmd = 0x00;  // 读取温度寄存器
    if (HAL_I2C_Mem_Read(&hi2c1, LM75A_ADDRESS << 1, cmd, I2C_MEMADD_SIZE_8BIT, _DATA_RX, 2, 1000) != HAL_OK) {
        // 错误处理
        Error_Handler();
    }
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_I2C1_Init();

    uint8_t rxData[2] = {0};

    while (1) {
        Read_LM75A(rxData);
        // 处理温度数据并发送到UART或其他输出设备
        // 数据格式：rxData[0]为温度的高位，rxData[1]为低位
        // 温度计算（以0.5°C为分辨率）
        float temperature = (float)(rxData[0] << 8 | rxData[1]) * 0.5;
        printf("Temperature: %.1f°C\r\n", temperature);
        HAL_Delay(1000);
    }
}

注意事项 ：
• 确保I2C总线上的所有设备地址唯一，避免冲突。
• 配置正确的波特率和数据传输模式，确保与外设兼容。
• 使用示波器或逻辑分析仪验证I2C信号的完整性。

示例2：STM32通过SPI控制LCD显示屏

目的 ：使用SPI总线连接STM32微控制器与LCD显示屏，实现字符显示功能。
硬件准备 ：
• STM32开发板
• SPI接口的LCD显示屏模块
• 连接线
• 上拉电阻
软件准备 ：
• STM32CubeMX配置工具
• STM32原生开发环境（如Keil MDK或IAR Embedded Workbench）
• 串口调试工具（如PuTTY）
电路连接 ：
1. 将STM32的SCK引脚连接到LCD的SCK引脚。
2. 将STM32的MOSI引脚连接到LCD的MOSI引脚。
3. 将STM32的MISO引脚连接到LCD的MISO引脚（若LCD为全双工通信）。
4. 将STM32的CS引脚连接到LCD的片选引脚。
5. 配置LCD的其他控制引脚（如RST、RS）到STM32的GPIO引脚。
6. 确保所有设备的地线连接在一起。
代码实现 （以STM32CubeMX和HAL库为基础）：

#include "main.h"
#include "spi.h"

/* 定义LCD控制引脚 */
#define LCD_RST_Pin GPIO_PIN_1
#define LCD_RST_GPIO_Port GPIOA
#define LCD_RS_Pin GPIO_PIN_2
#define LCD_RS_GPIO_Port GPIOA

/* 初始化LCD */
void LCD_Init(void) {
    /* 复位LCD */
    HAL_GPIO_WritePin(LCD_RST_GPIO_Port, LCD_RST_Pin, GPIO_PIN_LOW);
    HAL_Delay(50);
    HAL_GPIO_WritePin(LCD_RST_GPIO_Port, LCD_RST_Pin, GPIO_PIN_HIGH);
    HAL_Delay(50);

    /* 配置LCD为命令模式 */
    HAL_GPIO_WritePin(LCD_RS_GPIO_Port, LCD_RS_Pin, GPIO_PIN_LOW);

    /* 写入LCD初始化命令 */
    uint8_t initCommands[] = {
        0x30, 0x30, 0x30, 0x30, 0x20, 0x28, 0x08, 0xC0,
        0x01, 0x06, 0x78, 0x0C, 0intérvalict:void
    };
    for (uint8_t i = 0; i < sizeof(initCommands); i++) {
        HAL_SPI_Transmit(&hspi1, &initCommands[i], 1, 1000);
        HAL_Delay(5);
    }
}

/* 发送字符到LCD */
void LCD_SendChar(uint8_t ch) {
    /* 切换到数据模式 */
    HAL_GPIO_WritePin(LCD_RS_GPIO_Port, LCD_RS_Pin, GPIO_PIN_HIGH);
    /* 发送字符 */
    HAL_SPI_Transmit(&hspi1, &ch, 1, 1000);
    /* 切换回命令模式 */
    HAL_GPIO_WritePin(LCD_RS_GPIO_Port, LCD_RS_Pin, GPIO_PIN_LOW);
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_SPI1_Init();
    LCD_Init();

    while (1) {
        /* 显示"Hello World!" */
        uint8_t index = 0;
        char hello[] = "Hello World!";
        /* 设定显示起始位置 */
        LCD_SendCommand(0x80);  // 第一行
        for (index = 0; index < sizeof(hello); index++) {
            LCD_SendChar(hello[index]);
        }
        HAL_Delay(2000);
    }
}

/* 发送命令到LCD */
void LCD_SendCommand(uint8_t cmd) {
    /* 切换到命令模式 */
    HAL_GPIO_WritePin(LCD_RS_GPIO_Port, LCD_RS_Pin, GPIO_PIN_LOW);
    /* 发送命令 */
    HAL_SPI_Transmit(&hspi1, &cmd, 1, 1000);
}

注意事项 ：
• 确保SPI时钟配置与LCD显示屏的兼容性。
• 在发送数据前，正确设置LCD的数据/命令模式。
• 根据LCD的数据手册，配置合适的初始化命令序列。

六、常见问题与解决方案

1. I2C通信失败

• 问题现象 ：无法成功读取或写入I2C设备。
• 可能原因 ：
	○ 设备地址配置错误。
	○ SDA或SCL线未正确上拉。
	○ 时钟频率设置过高，超出设备支持范围。
• 解决方法 ：
	○ 验证设备地址是否正确。
	○ 检查上拉电阻是否正确连接。
	○ 降低I2C总线的时钟频率至设备支持范围内。

2. SPI数据传输错误

• 问题现象 ：接收的数据与发送的数据不一致。
• 可能原因 ：
	○ 数据传输模式（MSB/LSB）配置错误。
	○ 时钟频率设置过高，导致数据接收不及时。
	○ 片选信号未正确控制。
• 解决方法 ：
	○ 根据设备手册正确配置数据传输模式。
	○ 调整时钟频率至合理范围。
	○ 确保片选信号在正确的时序内拉低和释放。

3. 信号干扰问题

• 问题现象 ：通信过程中出现随机错误或数据丢失。
• 可能原因 ：
	○ 高速信号线未充分屏蔽。
	○ 地线未正确连接，导致信号噪声。
• 解决方法 ：
	○ 使用屏蔽线或双绞线减少外部干扰。
	○ 确保所有设备有良好的地线连接。
	○ 在信号线上添加滤波电容。

七、总结

I2C和SPI总线协议是嵌入式系统中不可或缺的通信技术，它们各自有独特的特点和应用场景。通过系统地学习和实践，开发者能够灵活应用这些协议，实现设备间的高效通信，满足各种复杂系统的需求。掌握I2C和SPI的配置、使用及调试技巧，将显著提升嵌入式开发的能力和项目的成功率。
进一步学习建议 ：
• 研究I2C的从机模式和仲裁机制，了解多主设备系统的实现。
• 学习SPI的DMA传输和中断机制，提升系统的实时性和响应速度。
• 实验更多复杂的通信场景，如I2C/SPI桥接、混合总线系统等，深化对总线协议的理解。
