LabVIEW通过NI OPC实现与三菱FX 5U系列PLC的通讯

    ## 接上篇，三菱FX5U系列的PLC在与OPC通讯时通常选用以太网通讯，与之前的3U系列有所不同。

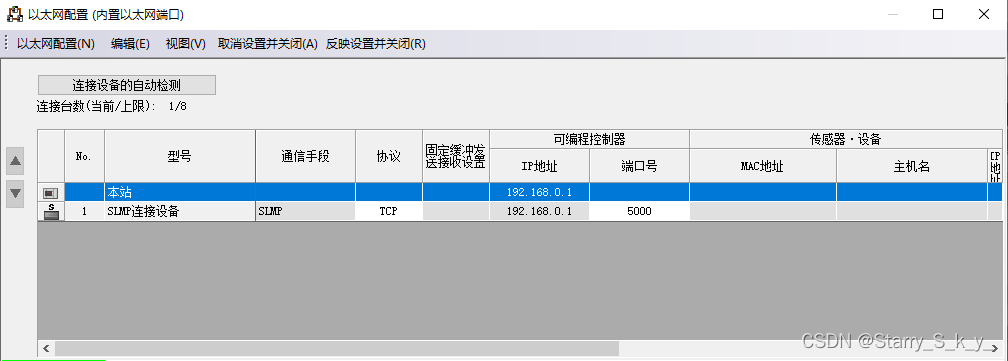

1. 首先，需在三菱编程软件GX Works3中对以太网作如图1所示的设置。

   图1.
   本站选择SLMP连接设备，通讯协议选择TCP/IP,并设置IP地址以及端口号。完成之后点击确定，以太网配置完成。此时可以将程序传入PLC中。

2. 打开OPC，首先开始配置相应的通道。

   图2.

   图3.

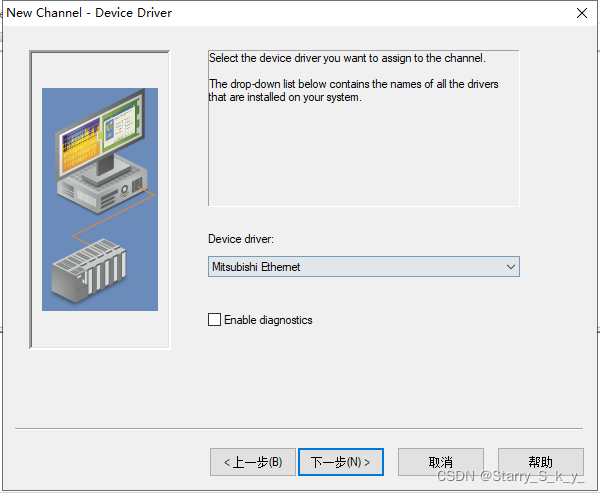

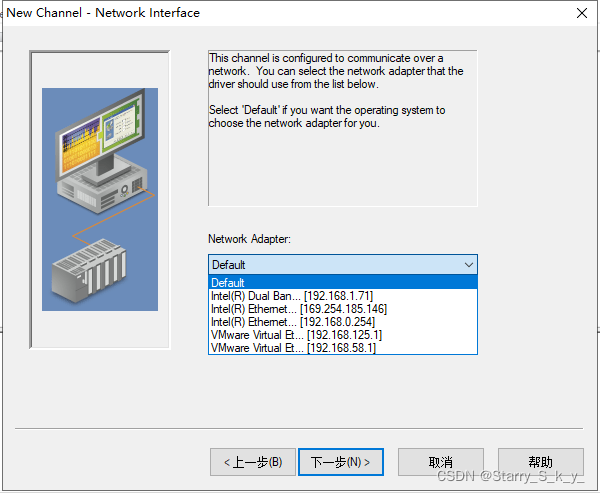

   如图2图3所示，在输入通道名称后，需选择对应的PLC设备驱动，对应5U系列的PLC，我们这里选择Mitsubishi Ethernet，点击下一步，选择相应的网卡。在此之前需注意将PC的IP设置成与PLC一个网段的地址。设置好IP地址，此处可以选择默认或者本机网卡对应的IP地址，然后点击下一步，选择默认设置，直至该通道配置完成。

3. 待通道配置完成后，需要添加设备。

   图4.

   图5.
   图6.

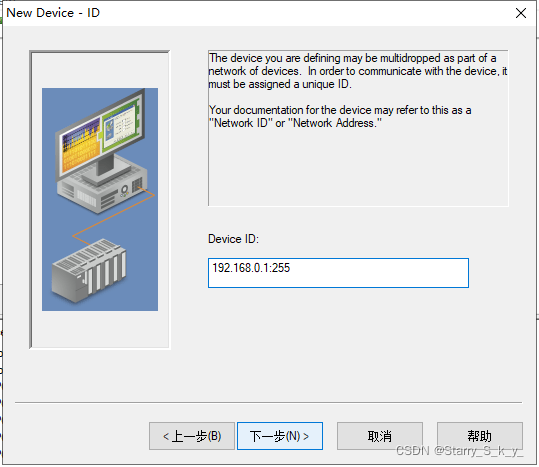

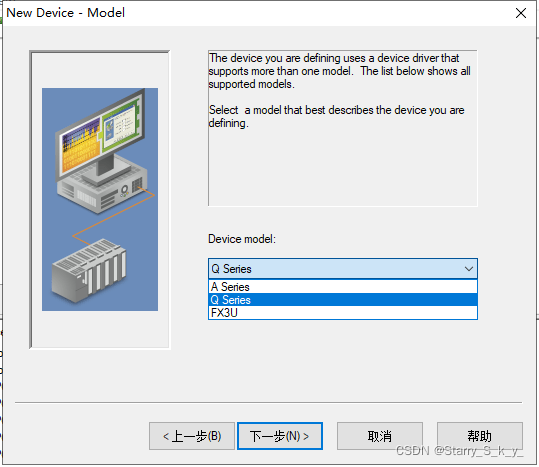

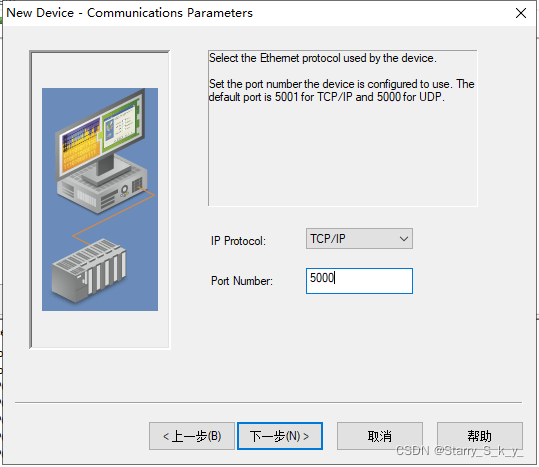

   在添加好设备名称后，点击下一步可看到如图4所示页面，当前设备选择Q系列；设备ID为plcIP地址加上PC Number，此处PC Number默认为255；点击下一步选择IP协议及端口号，对应PLC端，此处选择TCP/IP,端口号设置成5000.其余配置默认即可，直至设备配置完成。

4. 在设备配置完成之后，需要添加我们所需要通讯的点位进行测试。

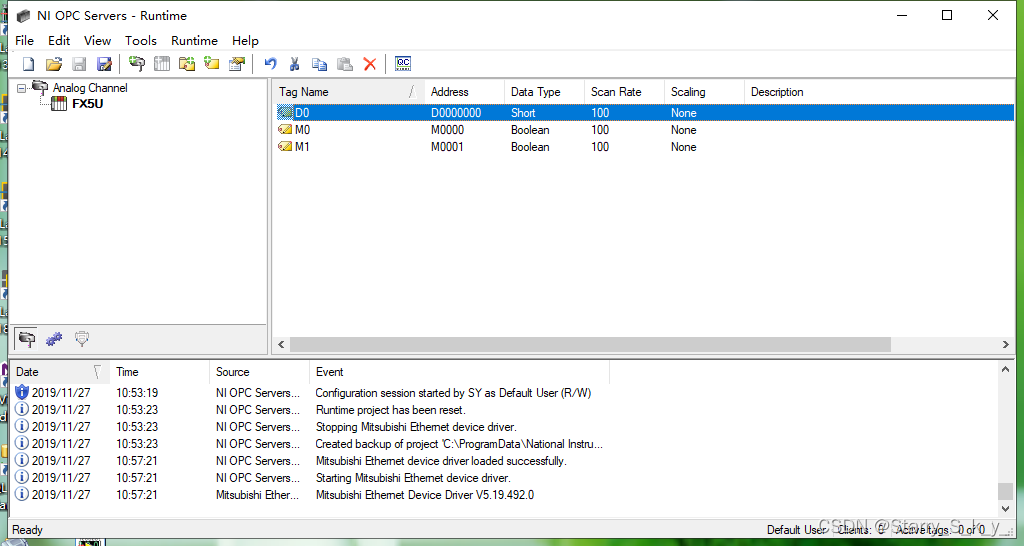

   图7.

   图8.

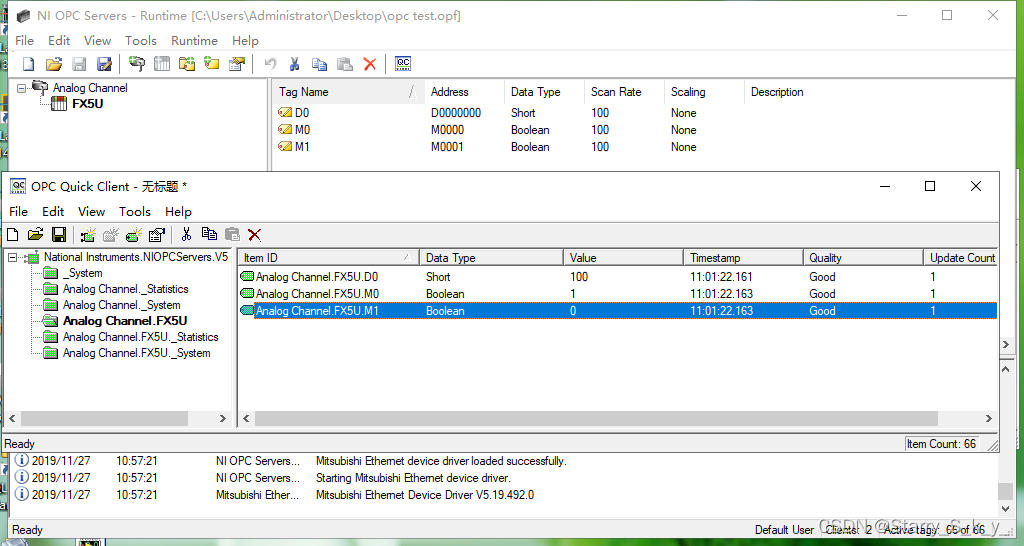

   如图7图8所示，可以看到点位能够正常通讯，向寄存器内写值也能实时显示出来，并且在PLC中能监测到值的变化。至此， 三菱FX5U的PLC与OPC实现正常通讯。
