一、背景

光通信一直在发展，大家都想降cost per transported bit（CpB）的成本，需要新型架构，这篇文章整理了数字子载波多路复用技术(digital subcarrier multiplexing, DSCM)来支持点对多点相干光通信架构的发展。

新型网络架构的特点：

1.单个大容量收发机的吞吐量可以由多个低容量的收发机共享

2.中间节点的数字切换转换为光切换

3.可以实现远程重新配置，减少手动操作

4.智能光学收发机独立于hosting

二、技术背景

A.流量演进

最早的电话网络，由于大部分都是本地通话，因此点对点的网格型网络足以满足要求，长途电话则可以通过中心局路由。

互联网协议（IP）数据流量完全不同，用户通过少量数据中心（DC）连接到承载其服务的互联网内容提供商（ICP）。随着用户数据流量的爆炸式增长，无论最终用户是通过手机、电缆调制解调器、光纤入户（FTTH）还是非对称数字用户线（ADSL）设备连接到互联网，网络模式都发生了变化，现在由H&S（hub and spoke,中心辐射型）流量主导。

B.交换技术演进

传输网络几十年来依赖于时分复用（TDM）作为交换技术。

PDH，Plesiochronous Digital Hierarchy → complex/expensive multiplexing of lower rate clients and lack of vendor interoperability → SONET synchronous optical networking /SDH synchronous digital hierarchy → can't exploit DWDM → optical transport network OTN

由于网络有突发的性质，网络流量最好的支持是数据包交换技术，例如IP，IP和IP/MPLS成为全球电信网络的主导协议，以太网作为低成本局域网的技术，成为广域网中的SONET/SDH的替代品。

C.收发机技术演进

2010年之前，直接检测占统治地位，但是直检最高每根光纤的容量是1T/s，随着CMOS工艺和高速AD/DA的发展，高速DSP得到支持，判决也由硬判向软判FEC转变。

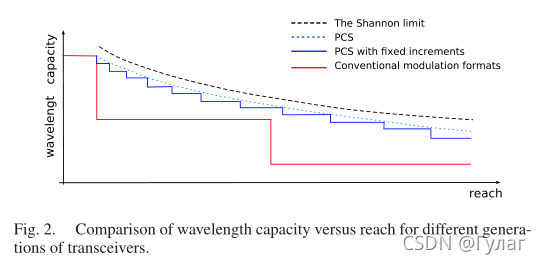

相干技术中概率整形的使用使得单波800G传输1000km成为可能，图2定性展示了4种容量与收发机的关系。可以看出我们在光谱效率方面接近香农极限。每一代通信网络的增益在减少直至消失。和CMOS和ASIC工艺相同，从90nm减小到7nm，发展的步伐在变缓。

目前对于增长最大最快的网段，城域网和接入网，链路距离相对较短，单个站点的流量要求也不高，高性能相干收发器无法很好地服务于这些细分市场，这些场景最重要的需求是占地面积小、功耗低和快速升级迭代。标准化可插拔光学器件的各种举措正在显著改变城域网络的格局。然而，目前的光收发器行业路线图忽略了下一个关键步骤：实现智能可插拔设备的基础，下一代P2MP光网络。

三、新型架构：从点到点到点到多点光网络

A.点对点网络的限制

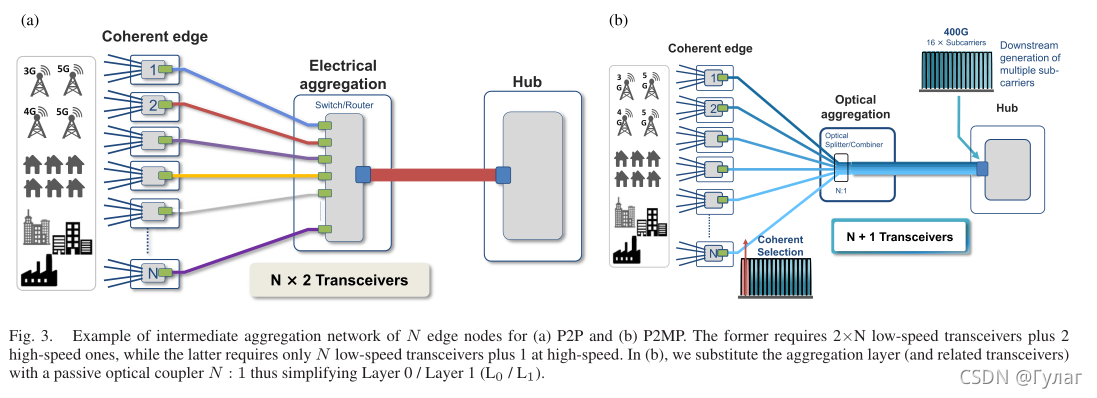

图3（a）展示的是常见的接入网架构，需要N*2+2个收发机，用户端点可能是5G天线或者路由聚合箱，由于上下行流量不对称使得这种方案成为次优，一个解决方案是使用IP路由引入聚合设备，但是变速的聚合设备需要复合各种速率的光收发机，因此这种方案是不够好的。

这种方案对用户来说成本没有优势，最节省成本的方法可能是减少再生节点的个数。最明显的缺点是，如果节点需要更多流量，所有的收发机必须一起更换.

B.点到多点网络的优势与挑战

图3(b)展示了点到多点架构，在图3（a）中的电聚合架构被一个简单的1：N的无源光器件取代，

四、点到多点网络的设计

A.点对多点数字子载波复用相干收发机

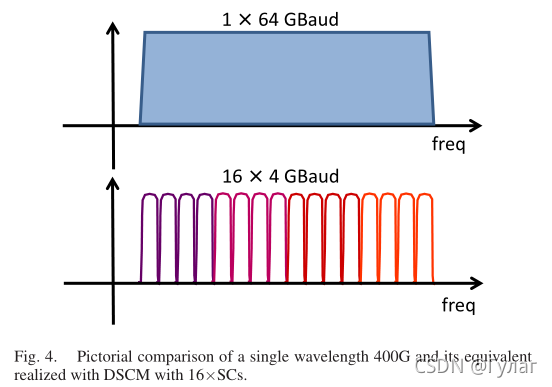

主要介绍了DSCM（digital subcarrier multiplexing）的基本原理和优势

DSCM可以减少线性和非线性损伤，增大传输距离，补偿线性损伤来减小相位噪声的影响，但是对激光器的线宽要求很高，DSCM收发机更容易受到激光变化和特性的影响

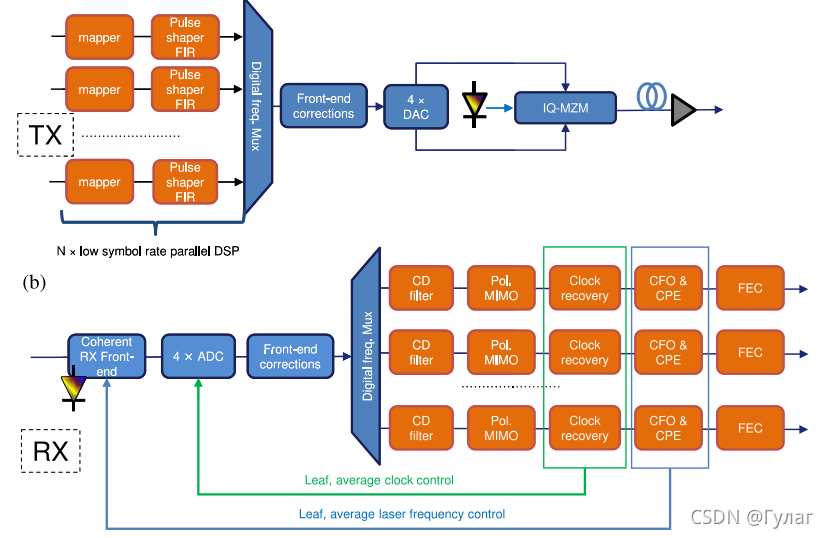

B.P2MP收发机的数字处理

和不用DCSM的结构最大的区别是，DCSM每个子载波都用一套和单波相同的DSP，是并行处理的方式

每个子载波的guard band保护间距设定为100MHz

技术难点在于，合波过程中波长的重叠，为了避免这个问题，首先依靠leaf模块至少成功解调出一个子载波，然后，载波恢复提供的信息能够调整叶子节点的激光器和本地激光器（这里不是特别明白）

A technical challenge in the system described in Fig. 3(b) is the possibility that SCs can collide with each other after we combine them at the passive N : 1 optical combiner.

对于P2P架构来说，DSCM和DMT和OFDM复杂度是一样的，但是对于P2MP来说，OFDM就太复杂了
