OSPF 1类LSA与2类LSA的区别

1类LSA与2类LSA的结构：

        首先，在了解Type-1 LSA和Type-2 LSA的区别之前，我们先看一下它们的结构。

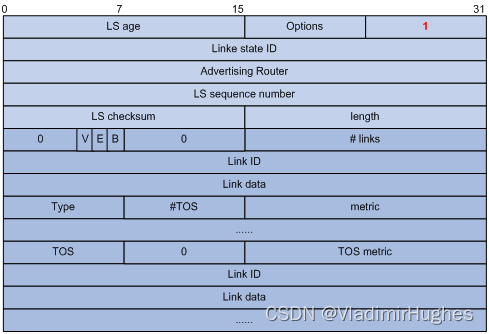

Router LSA

        Router-LSA描述了路由器的链路状态和开销信息，所有开启OSPF功能的路由器均会生成此类LSA，因此在所有区域中均会存在此类LSA。但该LSA生成后，仅在本区域内传播。

        主要字段的解释如下：

                Link State ID：产生此LSA的路由器的Router ID。

                V（Virtual Link）：如果产生此LSA的路由器是虚连接的端点，则置为1。

                E（External）：如果产生此LSA的路由器是ASBR，则置为1。

                B（Border）：如果产生此LSA的路由器是ABR，则置为1。

                # links：LSA所描述链路信息的数量，包括路由器上处于某区域中的所有链路和接口。

                Link ID：链路标识，具体的数值根据链路类型而定。

                Link Data：链路数据，具体的数值根据链路类型而定。

                Type：链路类型，取值为1表示通过P2P链路与另一路由器相连，取值为2表示连接到传送网络，取值为3表示连接到Stub网络，取值为4表示虚连接。

                #TOS：描述链路的不同方式的数量。

                metric：链路的开销。

                TOS：服务类型。

                TOS metric：指定服务类型的链路的开销。

Network LSA

        Network LSA由广播网或NBMA网络中的DR发出，LSA中记录了这一网段上所有路由器的Router ID。

        主要字段的解释如下：

                Link State ID：DR的IP地址。

                Network Mask：广播网或NBMA网络地址的掩码。

                Attached Router：连接在同一个网段上的所有与DR形成了完全邻接关系的路由器的Router ID，也包括DR自身的Router ID。

1类LSA与2类LSA的区别：

        在理解Type-1 LSA与Type-2 LSA的区别之前，我们需要先了解一些前置知识点。

        对Router-LSA而言，其重要作用就是描绘本设备直连的拓扑信息，是OSPF网络中所有设备获取LSDB的基础。其中根据不同的链路类型，在报文中通过Link Type、Link ID和Link Data来区分描述。

重要知识点

        Type-2 LSA由每个MA网络中的DR产生，仅在DR所在的区域内泛洪，有几个DR就会产生几个Type-2 LSA。

        DR是某个网段中的概念，是针对路由器的接口而言的。某台路由器在一个接口上可能是DR，在另一个接口上有可能是BDR，或者是DR Other。有多少个网段，就会选举出多少个DR。

        Router-LSA在不同网络环境中携带的信息是有一些差异的。

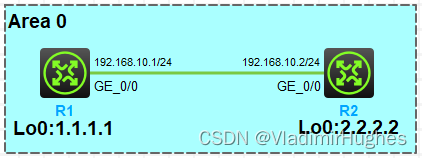

        搭一个简单的拓扑，抓包看一下：

Router LSA

---

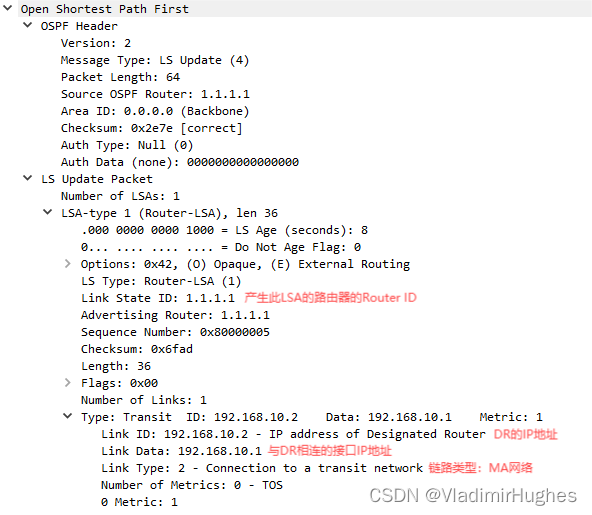

        在MA网络中，抓包Type-1 LSA：

        通过上述回显信息可以看到，在MA网络中，开启OSPF功能的Device A会通告一条Router-LSA，其中包含链路状态信息，描述了从本设备到DR的拓扑信息（DR的地址是什么，通过什么接口与其连接）。

---

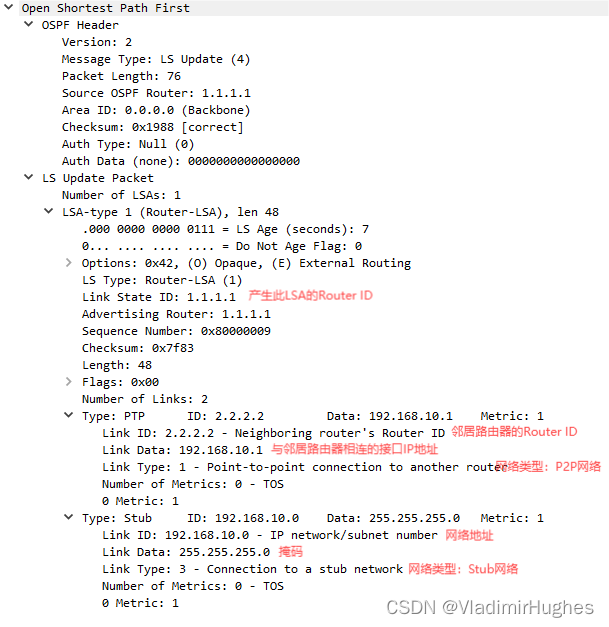

        在P2P网络中，抓包Type-1 LSA：



        通过上述回显信息可以看到，在P2P网络中，开启OSPF功能的设备会通告一条Router-LSA，其中包含链路状态信息，分别描述了连接到邻居路由器的拓扑信息（通过什么接口，连接到什么设备）和该接口所在末梢网络的路由信息（所在网络的网络号和子网掩码）。

---

        通过Router-LSA描述MA网络中的讲解可知，在MA网络中，所有设备均会产生一个Router-LSA。但仅通过Router-LSA，无法准确描述MA网络拓扑。这是由于在描述MA网络时，Router-LSA仅描述了DR的地址以及去往DR的本地接口信息。而未描述与该接口相连网段的网络号与掩码等网络信息，以及链路上其他路由器的信息，因此对于网络的描述不完整。若要像描述P2P网络一般，既要描述去往邻居的接口信息，又要描述网段信息，则会产生大量的LSA，影响传输效率，因此出现了Network-LSA。

        （这也是为什么在MA网络中存在Type-2 LSA，而在P2P网络中不存在Type-2 LSA的原因）

Network LSA

        Network-LSA由每个MA网络中的DR产生，仅在DR所在的区域内泛洪，有几个DR就会产生几个Network-LSA。在此类LSA中列出了接入该网络的所有路由器ID，并且携带有DR接口的IP地址和掩码，从而补充了Router-LSA对于网段信息描述的缺失。只需要用一条LSA即可描述整个MA网络的网络信息，有效缩小了LSDB的体积。

---

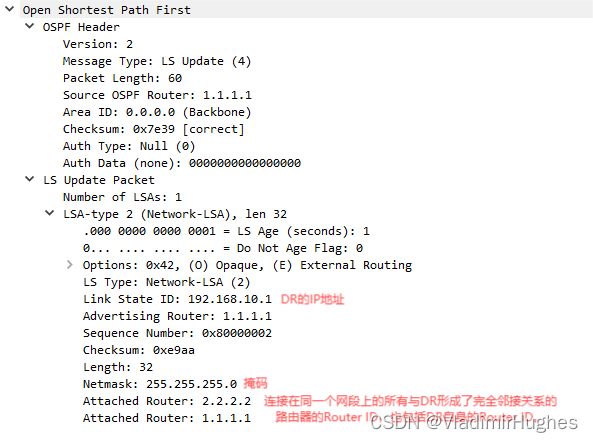

        在MA网络中，抓包Type-2 LSA：

        通过上述回显信息可以看到，Link State ID告知了DR的IP地址，Network Mask又获取了掩码长度，通过将二者进行与运算，即可得到MA网络中的网络信息，在上述举例中即为192.168.10.0/24。继而通过Attached Router中显示的路由器信息，方可描绘出这个网络的情况。

---

总结：

        在MA网络中，开启OSPF功能的设备都会通告一条Router-LSA，其中包含链路状态信息，仅描述了从本设备到DR的拓扑信息(DR的地址是什么，通过什么接口与其连接)。

        仅通过Router-LSA，无法准确描述MA网络拓扑，这是由于在描述MA网络时，Router-LSA仅描述了DR的地址以及去往DR的本地接口信息。而未描述与该接口相连网段的网络号与掩码等网络信息，以及链路上其他路由器的信息，因此对于网络的描述不完整。

        Network-LSA由每个MA网络中的DR产生，在此类LSA中列出了接入该网络的所有路由器ID，并且携带有DR接口的IP地址和掩码，从而补充了Router-LSA对于网段信息描述的缺失。只需要用一条Network-LSA即可描述整个MA网络的网络信息，有效缩小了LSDB的体积。

        可以理解为，Router-LSA表示路由器所直连链路的存在，Network-LSA表示一个MA网络中的链路参数。就好比前者描述了一个城市所有与外界相连的道路在地图上的存在（路由器所有的直连链路），但不知道其更详细的信息，它们是公路、铁路还是水路？而后者就进一步补充了道路的信息，描述了两个或多个城市（同一网段下属于同一MA网络）之间的道路类型，它们可以走货车、列车还是货轮。
