【Cocos Creator 项目实战 】益智游戏《消灭星星》加强版(附带完整源码工程)

本文乃Siliphen原创,转载请注明出处

目录

游戏介绍

概述

游戏整体流程

游戏框架设计

单一职责的类

主要流程控制类

核心玩法模块

UI:

游戏世界:

本文项目的代码组织结构

作者项目实践总结

场景只有一个入口脚本

尽量少在节点上挂载脚本

构建游戏世界

ECS 设计

消除物

棋盘地图

逻辑计算和显示分离

消除的实现

查找联通分量

逐步由内向外扩张的消除动画

掉落的实现

合并的实现

道具的实现

本文的完整实现源码工程

【 Cocos Creator 项目实战】系列文章链接:


游戏介绍

 《消灭星星》是一个爆款休闲游戏,累计用户5亿+。

目前(2023.08.06)在 App Store 上39.6万个评分,评分4.6,益智解谜类第7名。

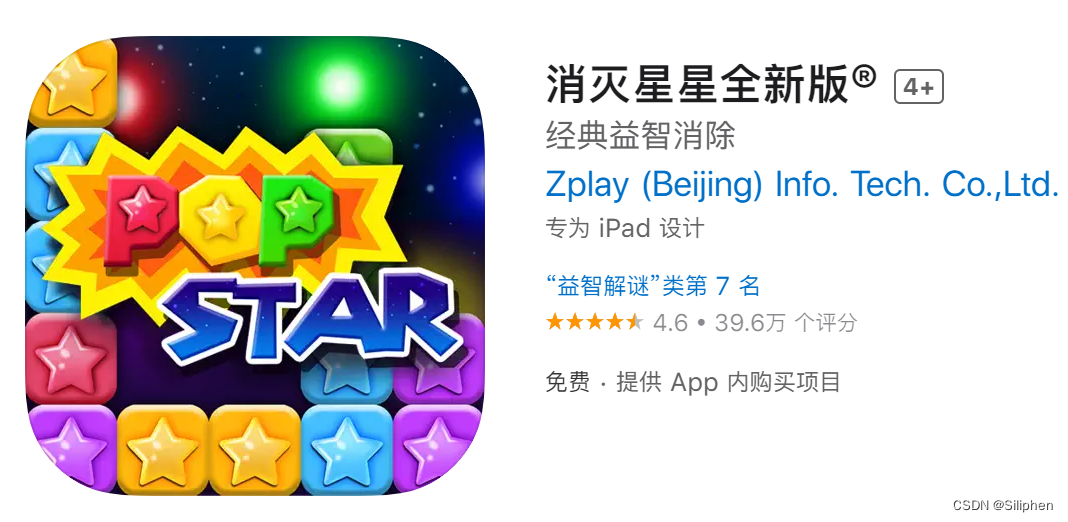

参考链接:‎‎App Store 上的“消灭星星全新版®”

概述

本文讲解用 Cocos Creator 实现一款加强效果版的《消灭星星》的核心流程和算法。

Cocos Creator 版本:Cocos Creator 3.8.0

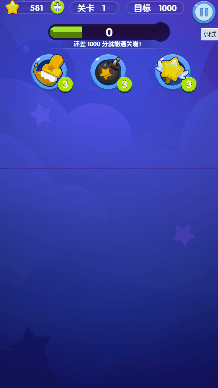

本文实现的游戏效果如下:

运行体验本文的实现:

* Web 体验地址:Cocos Creator | 消灭星星

* 微信小游戏体验(使用微信扫码下图):

文本末尾给出完整实现的源码工程。

游戏整体流程

游戏执行一轮玩家操作的流程:等待玩家点击操作 -> 用户点击 -> 消除-> 掉落 -> 合并 -> 等待玩家点击操作

以上流程是游戏玩家操作一次,游戏执行一轮的分解动作循环。

整个游戏的组成:游戏由N关组成,一关由N轮玩家操作组成。

游戏框架设计

单一职责的类

可以把一轮中的每个动作都独立成一个控制类,每个控制类只负责一种动作,比如A类只负责消除控制,B类只负责掉落控制。

这是敏捷开发中的重要原则:单一职责。一个类的功能越是单一,它就越内聚、越和其他系统解耦合。

每种控制类在它负责的单一动作执行完成后,用回调通知其他系统,它已经完成,可以进行下一步操作。

比如:消除控制系统处理消除完成后,用一个 onComplete 回调通知外界,已经完成了消除这个动作。

掉落控制系统监听消除控制系统的 onComplete ,处理消除后下一步的掉落控制。

主要流程控制类

从调用先后顺序开始依次如下:

类名

作用

UiTouch

处理用户触摸输入

Eliminate

处理消除。消除上下左右连色的实体。

Fall

消除后会留下空位,控制消除实体掉落下来。

Merge

掉落后,如果有空的列,那么向左边靠拢合并起来。

核心玩法模块

核心玩法分成2大部分:UI、游戏世界

UI:

包括:按钮、弹窗、分数显示、玩家输入 等部分。是所有用户界面的集合。

这个部分的开发有点类似于做 APP。可以用 MVC 等 APP 常用开发模式。

游戏世界:

这是游戏开发独有的部分。处理游戏世界中游戏实体的行为、游戏实体之间的关系和交互、游戏世界的规则等。

游戏核心玩法的开发主要关注这部分。

因为游戏世界不可能简单分为几个层,比如,什么显示层,逻辑层,数据层等。

有可能实体之间的关系和交互很复杂,MVC 等传统 APP 开发模式并不适用。一般大型游戏会采用 ECS 等设计。

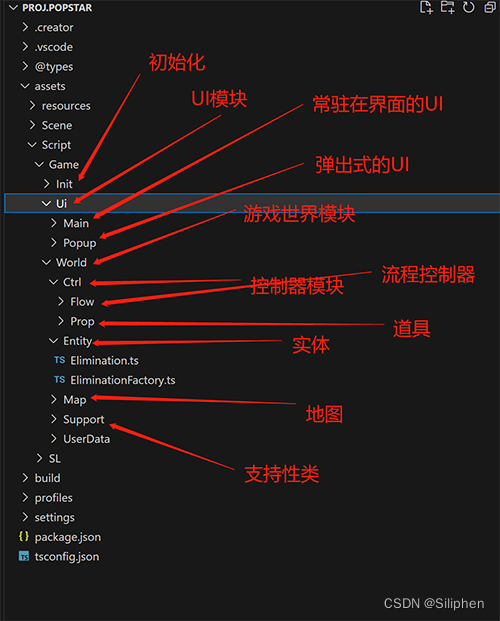

本文项目的代码组织结构

如下图:

作者项目实践总结

场景只有一个入口脚本

一个场景只挂一个入口脚本,各种节点的引用使用 find、node.getChildByPath 等去查找。

就像 C/C++ 语言有一个唯一入口函数 main 。

这样做的好处是:在代码中初始化各个系统,有明确的初始化顺序。

在多个节点上挂多个脚本,默认情况下有个问题,哪个脚本先执行哪个脚本后执行。有时候执行顺序是非常重要的。

编辑器可以指定节点上挂的脚本的执行顺序,但这是额外的维护负担。不如在代码中指定的维护性好。

尽量少在节点上挂载脚本

少挂载脚本的好处是:

  • 降低脚本Missing情况的维护成本。
  • 节约性能。
  • 提高项目移植性。比如移植到其他引擎上。

想象一个情况,一个场景中有很多节点,很多节点都挂有脚本。出于某些原因,脚本和节点的挂载关系丢失了。

编辑器节点上要么不显示脚本,要么脚本显示为丢失(Missing)。

场景简单还好,重新手动拖脚本到节点上。场景复杂,那就很麻烦。绝大部分情况,只是知道节点Missing了脚本,但不知道Missing的是哪个脚本。

为什么有时候会Missing脚本?原因很多,可能有如下几种:

* 用户误操作。比如 破坏了 *.meta 文件。

* 多人协作 *.meta 文件冲突,导致脚本丢失。

* 引擎版本多次低级高级来回切换。

* 一些说不清楚的,莫名其妙的情况。

构建游戏世界

《消灭星星》的游戏世界只有2个实体:消除物、棋盘地图。

棋盘没有画面表现。棋盘是消除物的容器,棋盘限定了消除物计算规则和运动规则。

后面的查找消除算法和掉落控制,都是作用在棋盘上计算的。

ECS 设计

本项目使用类似 ESC 的设计,非严格意义上的 ECS ,是如下定义:

Entity 是 Componet 的容器。Component 只有数据,没有逻辑。System 没有数据,只有逻辑。

实体和游戏世界的交互实现,实体和实体之间的交互实现,都放在 System 中。

这种设计的好处是:高扩展性。高维护性。易于移植到其他引擎。易于引擎升级。

消除物

定义如下:

// 消除物实体
export class Elimination
{
    // 类型ID
    public kindId = "" ;

    public presentaion = new EliminationPresentaion() ;

}

// 消除物表现组件
export class EliminationPresentaion
{
    // 根节点
    public node : Node  = null ;

    // 动画
    public amin : Animation = null ;

}

Elimination 是消除物实体类。EliminationPresentaion 是消除物实体的表现组件类。

实体类只是组件类的容器。实体类和组件类都只有定义,没有逻辑。

棋盘地图

棋盘数据本质是个二维数组。定义如下:

// 地图数据
export class MapData
{
    // 单件/*  */
    public static ins = new MapData() ;

    // 数据网格
    public grid = new Array< Array< Cell > >() ;

    // 地图大小
    public size = new Size();

    // 是否是有效地坐标
    public isValid(coord : Vec2) : boolean
    {
        if( coord.x < 0 || coord.y < 0 || coord.x >= this.size.x || coord.y >= this.size.y ) return false ;
        return true ;
    }

}

// 地图单元格
export class Cell
{

    // 消除物
    public elimination : Elimination = null ;

    // 坐标
    public coord = new Vec2();

    // 在世界空间中单元格的位置。
    public pt = new Vec3();

}

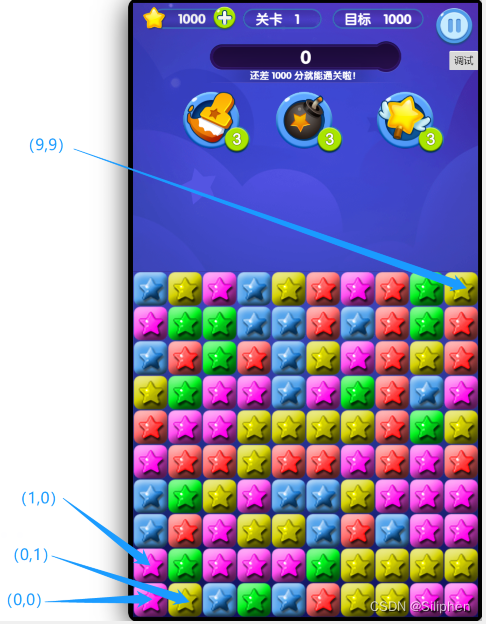

二位数组对应的位置如下图:

左下角的索引是(0,0),右上角是(9,9)。

逻辑计算和显示分离

先计算好结果后再播放达到这个结果的过渡动画。逻辑计算和播放显示动画的分离可以让代码结构更清晰,维护性更高。

后面的处理都是先在内存中计算好地图状态:消除后地图哪些单元格为空,掉落后消除物实体都落在哪个单元格上 等。

计算好地图状态后再处理画面显示:播放消除动画,播放掉落动画等。

消除的实现

先看下文本实现的消除效果:

 大部分《消灭星星》的实现都是点击后瞬间一起消除。

本文做了不一样的效果,从点击的消除物开始逐步由内向外扩张的消除。

不管是瞬间消除,还是某种控制动画消除,第一步都是“查找相邻的同类消除物”。

查找联通分量

术语“查找联通分量”很多《数据结构》的书都会有介绍。此处,我们用来查找相邻的同类消除物。

使用深度优先搜索(DFS)实现,输出一颗树。树的根结点是玩家点击的那个消除物。

为什么要输出一棵树?因为要按照树的层次进行消除才能实现逐步由内向外扩张的动画。

具体实现可查看工程源码的 ConnectionFind.find 函数。

这里为了讲解算法原理,用伪代码说明算法的核心思想。

// start 是点击的消除物
dfs( start )
{
    // 结果数据结构,用 Map 表示一棵树。key 是一个被发现的消除物,value 是这个消除物的父节点。
    let ret = new Map< Elimination , Elimination >() ;
    // 创建一个栈 stack q ;
    let q = new Stack() ;
    // 访问记录。该数据结构是为了防止重复访问那些已经访问过的消除物
    let visit = Set< Elimination >() ;

    q.push( start ) ; // 起始点入栈
    ret.set( start , null ) ; // 点击的消除物是根结点,根结点没有父节点。

    for( ; q.count > 0 ; ) // 栈不为空就一直循环
    {
        let t = q.pop() ; // 出栈一个节点
        let list = expand( t ) ; // 查找出栈节点上下左右4个方向相邻的同样的节点
        foreach( let t2 in list ) // 所有查找出来的节点入栈
        {
            if( visit.has( t2 ) ) continue ; // 跳过访问过的消除物
            q.push( t2 ) ;
            ret.add( t2 , t ) ; // 发现一个行节点t2,它的父节点是t。
            visit.add( t2 ) ;
        } // end for
    } // end for

    return ret ;
}

《消灭星星》最难的算法就是这个“查找联通分量”了。

如果一下子不理解也没关系,可以反复琢磨下本文作者的伪代码和具体实现。

或者是查阅数据结构或算法的书籍,深入、详细的学习下。加油!:)

逐步由内向外扩张的消除动画

在上一步中,我们获得了一颗消除物节点树。是一个键值对数据结构,key 表示发现的节点,value 表示发现的节点的父节点。

这里,我们处理这棵树结构为按照树的层次划分的数据结构:let levels = new Array< Array< Elimination > >()

levels[ 0 ] 表示树第 1 层的节点集合。树根只有一个起始节点。

levels[ 1 ] 表示树第 2 层的节点集合。

... 以此类推

间隔一层层的整体消除即可。

如何把 Map< Elimination , Elimination > 处理成 Array< Array< Elimination > > 的层次结构呢?

遍历这个 Map,对每个 key 向上查找,直到查到 null 遇到根结点为止。就可以得知当前 key 所在的层次。

按照层次放入对应的 Array 数组容器中即可。

具体实现查看源码工程的类 SeqCtrl。

掉落的实现

消除后,棋盘地图的一些被消除的消除物所在的单元格会被设为空。上面的消除物会掉落下来。

从棋盘底部向上一行行遍历,遇到一个消除物后,向下查找一个空位,如果能找到一个空位,就把这个消除物设置到那个空位上。

先设置棋盘的逻辑状态。后计算被移动的消除物的新的显示位置,做一个移动动画即可。

具体实现查看源码工程的类 Fall。

合并的实现

本文实现的合并效果如下图:

合并的处理在掉落之后。

遍历棋盘最底部的那一行,遍历顺序从左到右。

因为之前已经执行了掉落,最底部的一行有空位的话,就说明有棋盘地图有一列为空。

如果发现了一个空位,就说明需要合并,向后查找一个非空列,整体移动那一列的消除物到空位即可。

具体实现查看源码工程的类 Merge。

道具的实现

经典的消灭星星有3个道具:指定一个消除物替换为另一个指定的消除物、九宫格炸弹,全体消除物随机变换。

九宫格炸弹

具体实现查看源码工程的类 PropBombNine、TouchPropBombNine

全体消除物随机变换

遍历整个棋盘地图,随机替换消除物即可。

具体实现查看源码工程的类 PropChangeAll。

单点替换

这个道具的实现相对以上2个比较特殊,耦合了点击操作。

先要设置触摸模式为使用道具,然后玩家点击后,如果点击的是一个消除物,

就在这个消除物的上方显示替换UI,供玩家选择变换后的消除物。

具体实现查看源码工程的类 PropChangeOne、TouchPropChangeOne

本文的完整实现源码工程

源码工程下载地址:Cocos Store

作者创作不易,您的支持让我创造出更多更好的作品。​:)

【 Cocos Creator 项目实战】系列文章链接:

【 Cocos Creator 项目实战】益智游戏《2048》

​​​​​​【Cocos Creator 项目实战 】消灭星星加强版
