一、介绍

1.单片机简介

单片机是单片微型计算机的简称，Mcu是Microcontroller的简称，也就是嵌入式微控制器。采用集成电路技术将具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、定时器/计时器、多种I/O口和中断系统等功能集成到一块硅片上。可以说单片机就是一个小而完善的微型计算机系统。

2.单片机型号

51单片机 - 8051架构

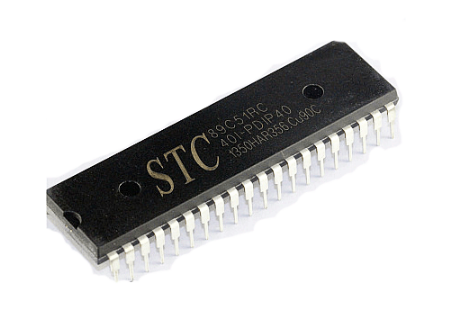

STC89C51 宏晶科技STC

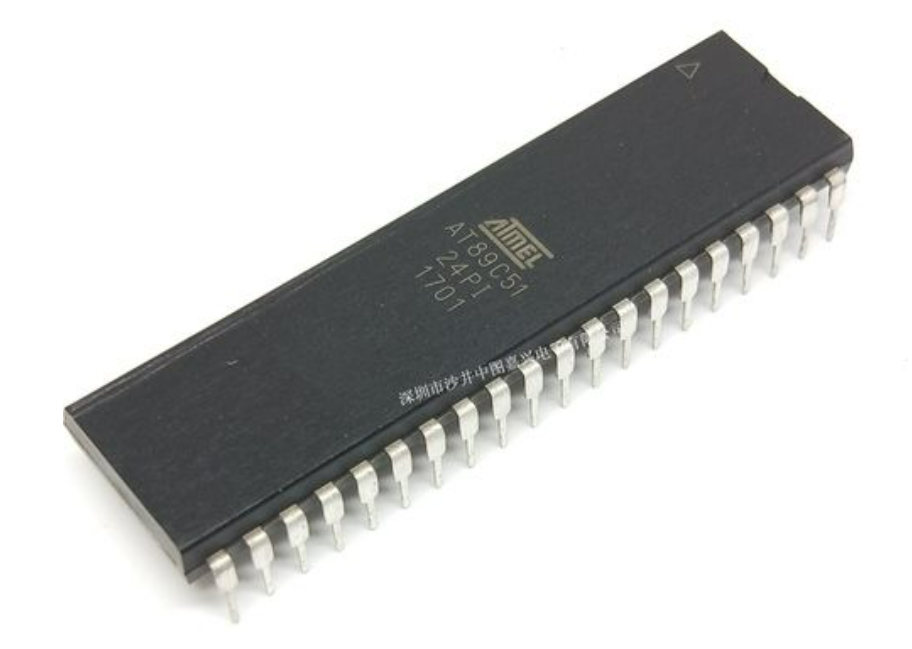

AT98C51 ATMEL

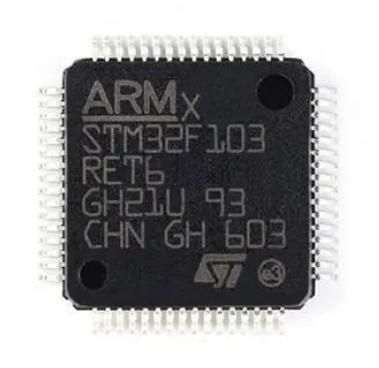

32单片机 GD32和STM32都是基于ARM Cortex-M3/M4内核开发的通用微控制器。

STM32 意法半导体ST

GD32 兆易创新GD

tips：处理器位数：CPU单词运算最大处理的数据位数，8位算32位能算，但是很慢。

处理器位数越高，运算速度越快。

3.体系

STM32-GPIO编程+液晶屏

STM32-USART串口应用

STM32-中断系统

STM32-时钟系统

STM32-ADC + DMA （数据搬移）

STM32-通信模组蓝牙、Wifi

二、硬件基础

1.引言

嵌入式工程师硬件要学到什么程度呢？其实做嵌入式软件开发，本质上不需要你硬件非常精通，你可以不会画电路图，可以不会焊接，可以不会打PCB板。但是你需要懂电路基本原理，认识常用的元器件，能看懂电路图，会调试电路。尤其是越底层的开发（单片机、Linux驱动等）越接近硬件。当然，如果你能精通硬件更好，那你就是真正意义的嵌入式全栈工程师，这个需要看个人了，每个人精力都有限，软硬兼通需要很强的天赋及努力，而且要看工作后的机遇。有句话叫好的硬件工程师都是钱喂出来的，因为它的试错成本要远远高于软件。这个教程就是带你去了解下硬件的一些基本知识，学会这些知识想成为硬件工程师是不可能的，但是足以让你应付嵌入式软件开发。

注：本文内容很多来自网上资料整理和修改，这里承诺仅做教学使用，不涉及商业用途。

2.电路基础

电的类比

一般我们把电子知识想复杂了，实际电就可以理解为是水，电的特性和水的特性是类似的，因为电是看不见的，所以我们理解起来有困难。

电流

这个是水流量计（ 1单位流量= 1吨/小时=1T/H）

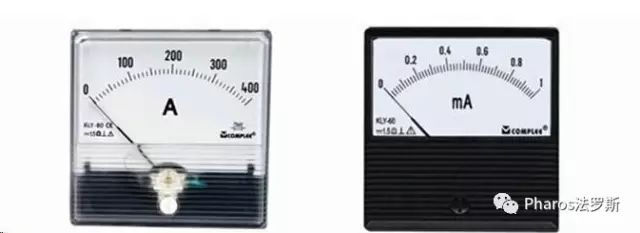

这个是电流表（安培 1A= 1库伦/秒）

电流表实际就可以看成是水流表，就是计算水的流量，电的流量的意思。我们水管中流出了多少水，很容易理解，实际电在电线中流动，可以看成水的流动是一样的。

电压

电压==电压差

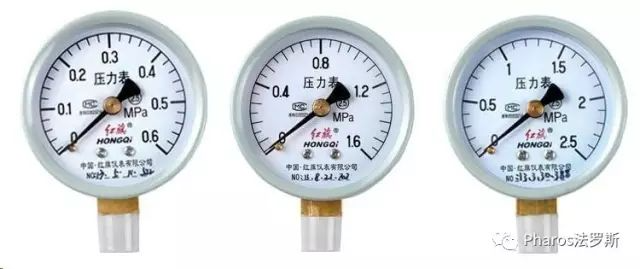

这个是水压表

这个是电压表

我们可以认为水压表测量水对水管的压力，电压表是测量电对电线的压力。水是从水压高的地方流到水压低的地方，电也是从电压高的地方流到电压低的地方。

总结

电可以认为是看不见的水

电压类似于水压（电压差）==（水流差）

电流类似于水流

电路

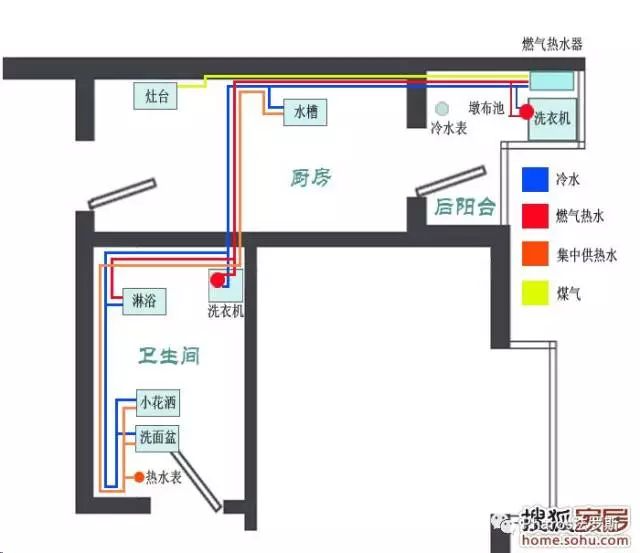

水到处流动形成小河、小溪之类。电到处流动，形成什么，就是电路。水走的路是水路，电路这样就好理解了，以下是家装用的水路图。

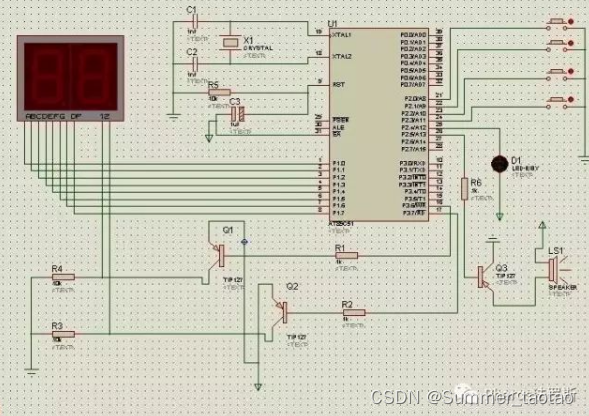

类比电路图

不要把电路图当中的东西看复杂了，我们看水路图实际就是一个个水阀、洗衣机、热水器之类的。电路图中每个元件、设备、也就是类似于那些水路中的设备，无非是一个用水来驱动、控制，一个用电的。

总结

水路水走的路

电路电走的路

3.电子元器件

电路图中有很多元件，我们可以把很多元件看成水路中的很多元件就容易理解。

电阻

电阻实际是大小不同的水管让水流的小一点，慢一点，这样后面的器件，不至于受到大电流冲击搞坏了。电阻无方向，电阻就是阻碍电的流动，你可以想象一个水管里有水垢，水垢越多，水阻越大，水流越小。同理，电阻越大，导体对电流的阻碍作用越大，电流越小。

实物图

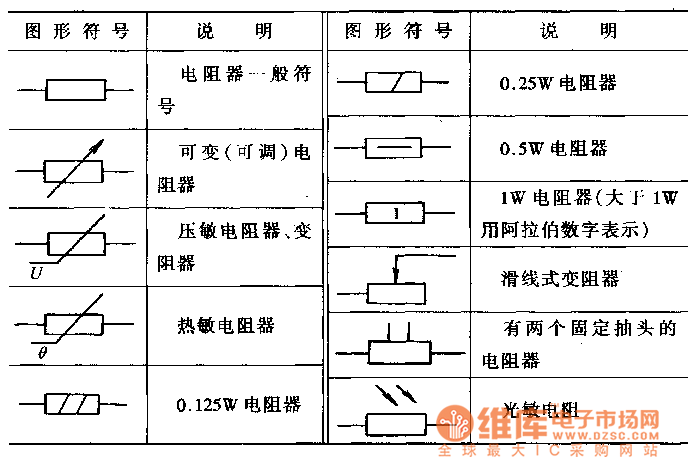

电路符号

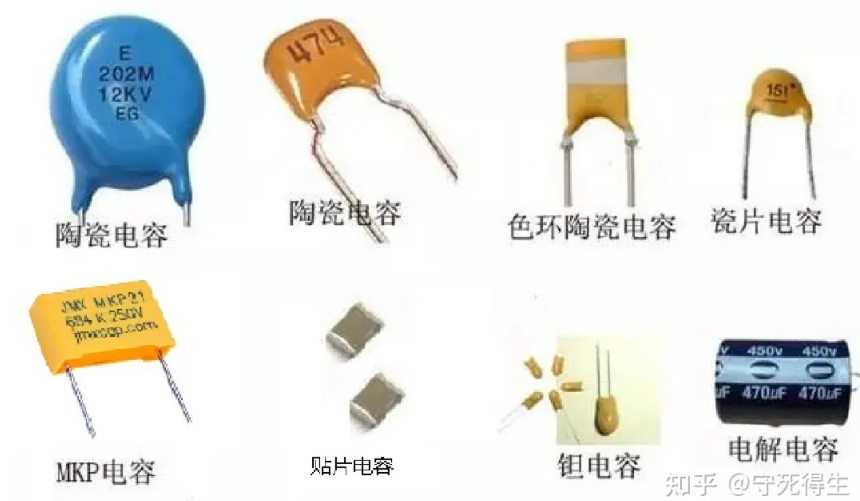

电容

电容是可以理解成一个装水的容器（水桶、池塘、湖泊、水库），水要通过池塘、湖泊，首先需要灌满它才能过得去。所以这部分水（电能）可以被这些容器保存下来，这是电容的储能作用，另外很明显，无论前面的水流多么湍急，到了湖泊就要先灌满它，湖泊开口再向下游流水，自然流水就缓慢一些，所以它也有缓冲的作用。大波浪到了湖泊变平稳，实际变成了小波浪，波的形状都变了，这就是过滤的作用，只允许特定的波通过。

所以电容在电路中是储能、缓冲、减压、过滤器件。
