Rocky9系统实现haproxy负载集群、调度算法、监控页、ACL访问控制

• 实验主要内容

①：理解网站架构拓展的基本思路

②：实现haproxy负载均衡集群

③：实现haproxy的调度算法、监控页、ACL访问控制。

• 实验环境与准备

5台拍完快照配置好的linux主机，一台100作为haproxy服务器，一台110作为客户端，一台120作为客户端，一台130作为客户端，一台140作为客户端

四、实验分析与设计思路

建议基于画图、思维导图等模式，结合文字描述，写的清晰、明了、得体

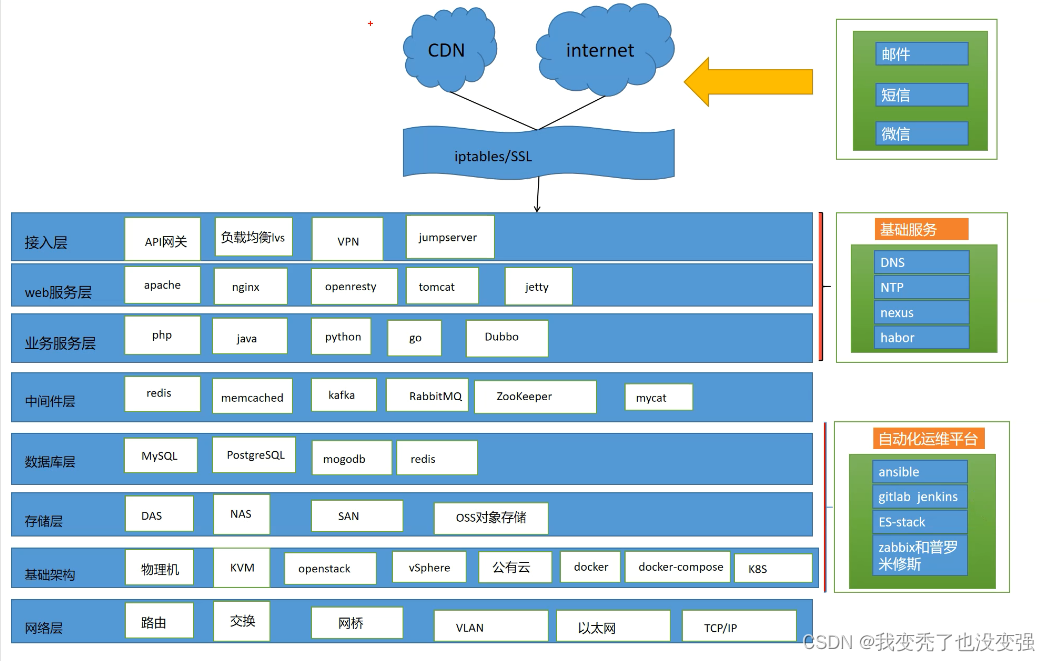

DNS和DHCP提供基础服务，ansible等自动化运维平台能够帮助我们更好的进行办公，大大提高工作效率，在访问网站时，通过Internet入口进行一系列的访问流程，包括接入层、web服务器，业务服务层，中间件层，数据库层，存储层，基础架构，网络层。

在接入层有API网关、负载均衡，让访问变得更合理，更有效，VPN可以实现翻墙，让通信更便捷，jumpserver堡垒机跨地域进行办公方便高效。Web服务器apache和nginx是非常常用的静态资源服务器，业务服务层的php、Java、python、go等等也是非常常用的后端服务。

中间件层Redis给mysql做缓存，kafka，rabbitmq消息队列：1、实现异步，可以跨机房；2削峰，不让大流量把服务器压垮；3、解耦（低耦合性是结构良好程序的特性，低耦合性程序的可读性及可维护性会比较好），Zookeeper端口注册，mycat数据库解耦

数据库层有MySQL，postgreSQL，mogodb，存储层有DAS，NAS，SAN，以及当前主流的对象存储OSS，基础机构物理机和KVM，OpenStack基于KVM的产品，是一些主流公有云厂商的虚拟化解决方案，最主要以IaaS为主，提供一些虚拟服务的

vSphere是基于VMware的产品，和OpenStack功能相似

KVM、OpenStack、vSphere侧向于IasS，docker，docker-compose、k8s侧向于PaaS，公有云是PaaS，IasS都做，SaaS也做

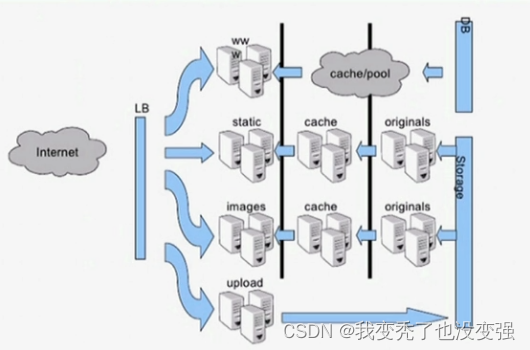

在此网络架构中，LBhaproxy负载均衡就是10.100主机，后面的各种主机各司其职，每个主机负责不同的任务，ww---10.110是php动态资源服务，10.120---static是静态资源服务包括文本html，css级联样式表等，10.130---images作为图片资源服务，10.140---upload作为上传资源服务。

五、详细实验过程

1、实现haproxy负载均衡集群

①实现负载均衡，首先我们先在10.100上安装haproxy    yum -y install haproxy

然后进行haproxy.cfg文件的配置，vim /etc/haproxy/haproxy.cfg

使用此命令检查语法haproxy -c -f /etc/haproxy/haproxy.cfg

ss -tnlp 查看80端口是监听在haproxy上的

然后我们在10.110和10.120上分别安装httpd服务，并且打开ServerName，在网页根路径编写网页yum -y install httpd

两个主机均进行vim /etc/httpd/conf/httpd.conf，打开ServerName（目的是让启动服务更快）

都要在网页根路径编写网页，vim /var/www/html/index.html，Server-1是110，Server-2是120

两个httpd都启动服务

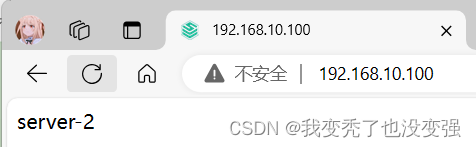

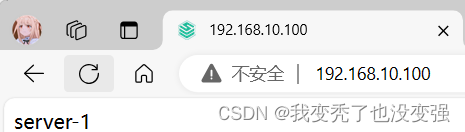

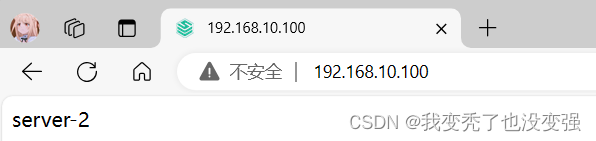

我们进行访问网页，192.168.10.100，成功进行轮询访问，负载均衡效果达到

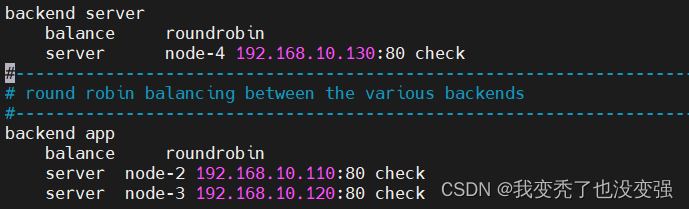

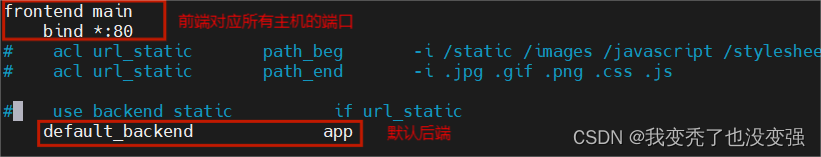

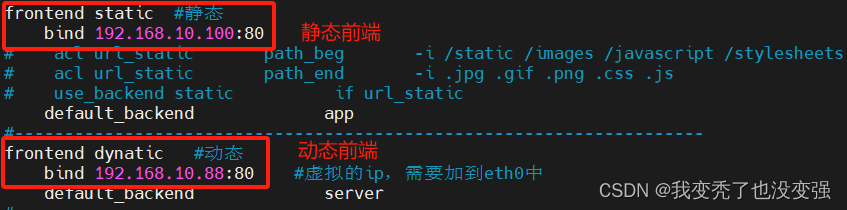

②我们在进行一下动态和静态前端的配置，10.88是需要添加到eth0中

检查语法是否有错，没有问题

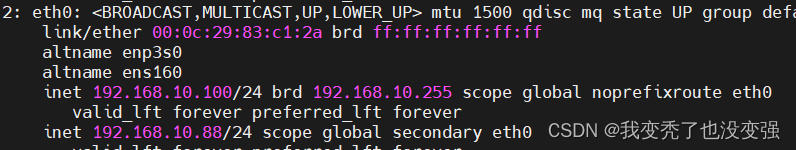

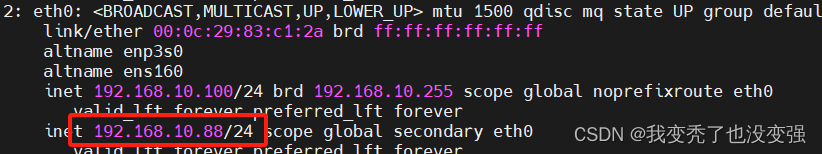

添加一下10.88的ip，ip a a 192.168.10.88/24 dev eth0

然后我们将10.130中安装httpd，并且打开ServerName，vim /etc/httpd/conf/httpd.conf

编写10.130的网页vim /var/www/html/index.html

编写完之后启动httpd服务systemctl start httpd

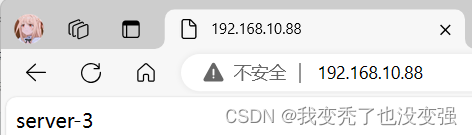

我们访问192.168.10.88就能看到指定的网页资源

这样就实现了多前端多后端分区架构

③修改内核参数haproxy实现监听不存在的ip

在haproxy.conf中添加一个不存在的ip

检查语法haproxy -c -f /etc/haproxy/haproxy.cfg  语法没问题

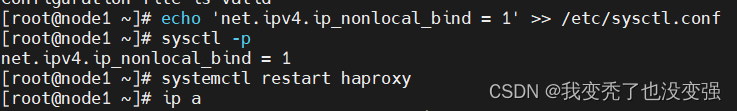

然后echo 'net.ipv4.ip_nonlocal_bind = 1' >> /etc/sysctl.conf

接着sysctl -p  最后重启服务systemctl restart haproxy

ip a 查看有无10.250，并不存在10.250，说明ip是不存在的

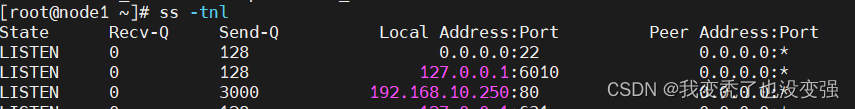

查看端口ss -tnl是有10.250在的，说明成功监听不存在的ip

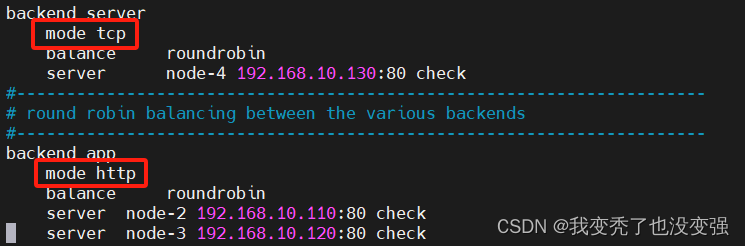

④实现指定四层tcp和七层http模式的配置，要将default中的mode注释，因为后面还要在前端和后端中添加mode

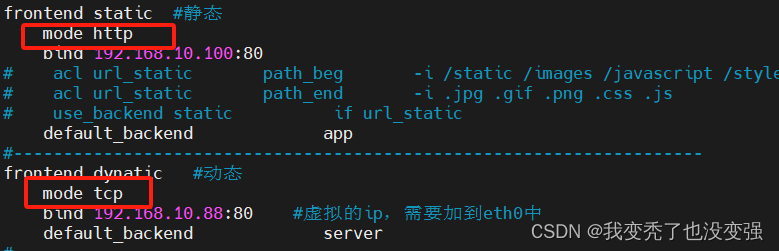

前端分别使用七层http和四层tcp

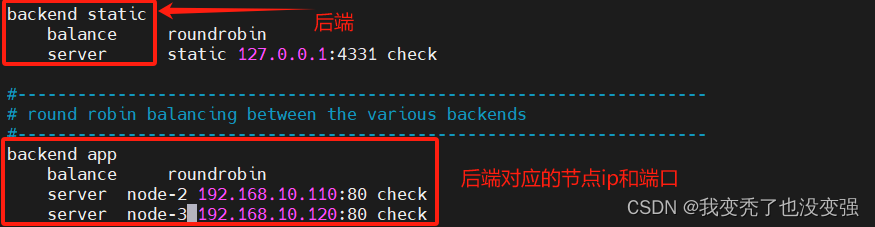

后端也需要对应上前端的http和tcp

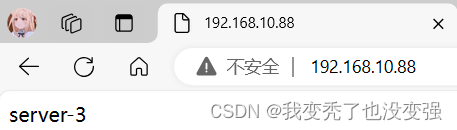

进行网页访问，192.168.10.100和192.168.10.88，其中10.100是进行负载均衡轮询的，10.88是绑定在server-3上的

2、实现haproxy的调度算法、监控页、ACL访问控制。

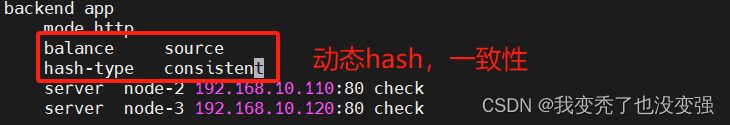

①balance调度算法source，源地址hash---consistent：一致性hash动态绑定主机ip

vim /etc/haproxy/haproxy.cfg

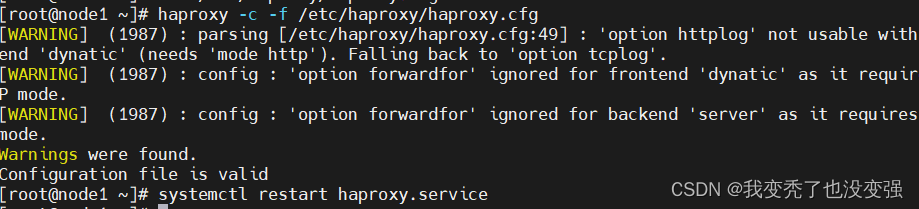

检查语法并重启服务，警告并不影响服务正常运行

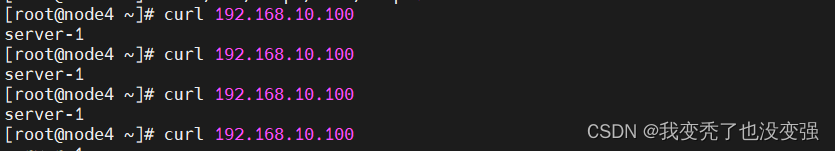

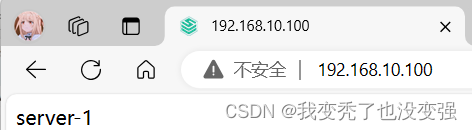

然后浏览器和curl分别访问一下，确实邦死了，刷新都是一个页面

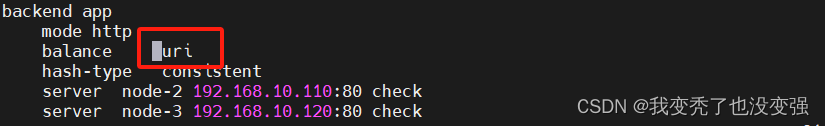

②根据uri进行目的地址绑定，目的hash是为了提高缓存命中率vim /etc/haproxy/haproxy.cfg

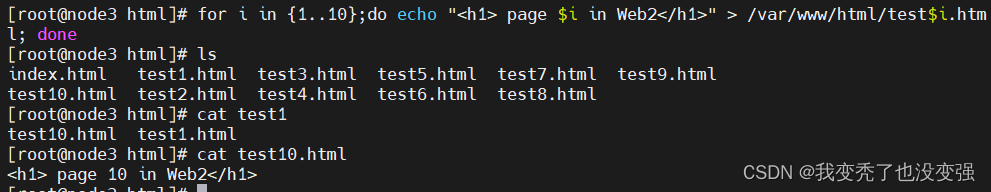

在server-1和server-2上使用循环语句分别创建10个网页，内容区分，server-1为web1，server-2为web2

for i in {1..10};do echo "<h1> page $i in Web1</h1>" > /var/www/html/test$i.html; done

我们重启haproxy服务，然后访问一下192.168.10.100/test1.html，无论访问多少次，或者后面的用户访问test1.html，访问的页面都是这个web1

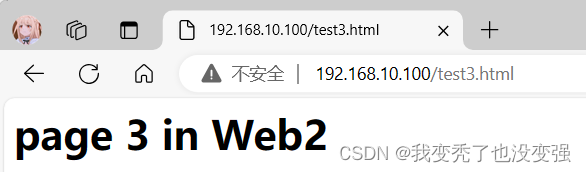

访问一个新的test3.html，访问绑定到web2，也是同样的道理，无论其他用户访问test3.html多少次也都是web2

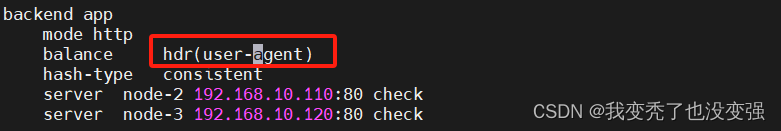

③使用hdr实现根据浏览器类型进行访问         vim /etc/haproxy/haproxy.cfg

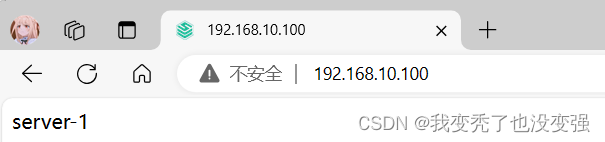

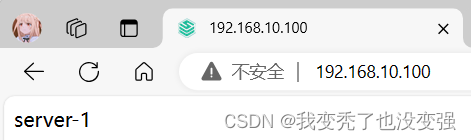

微软浏览器访问结果为server-1，是绑死的

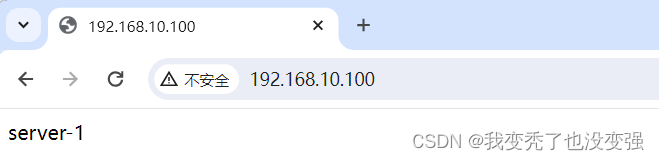

谷歌浏览器访问结果为server-1，是绑死的

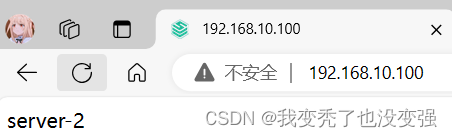

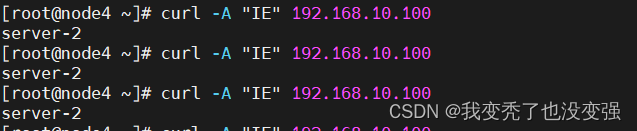

使用虚拟机模拟IE浏览器访问结果为server-2，是绑死的

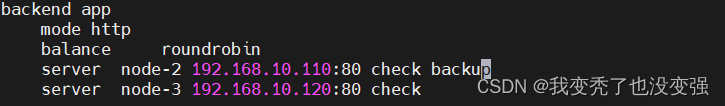

④实现健康监控检测----备机 在server后面加上backup，这个节点就变成了备机，只有当主节点停服的时候，备机才能提供服务

无论如何访问和刷新，都只会显示主节点

这个时候我们停止主节点服务，然后再次访问，备机就顶上来了，然而主机启动服务之后，备机就会退出，主机继续工作

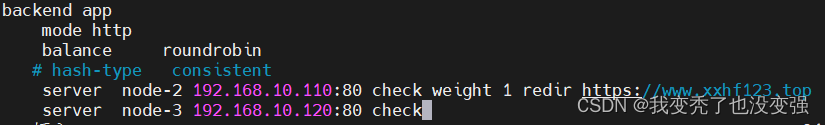

⑤redir启用重定向功能，weight：权重，默认为1，最大值256,0表示不参与负载均衡

vim /etc/haproxy/haproxy.cfg   修改完重启服务systemctl restart haproxy

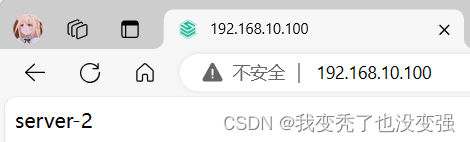

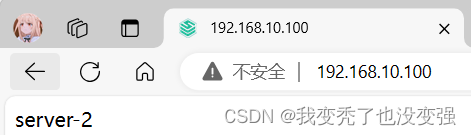

初始页面为server-2

再次刷新之后重定向跳转到指定网页

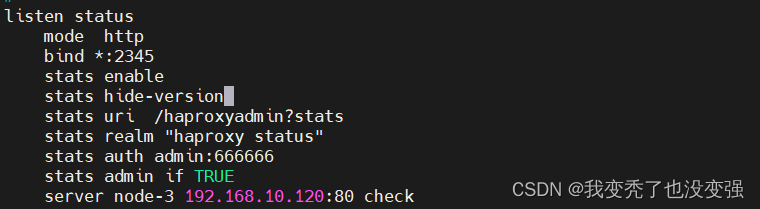

⑥定义状态监控页属性------listen   vim /etc/haproxy/haproxy.cfg

配置完成之后记得重启服务

systemctl restart haproxy

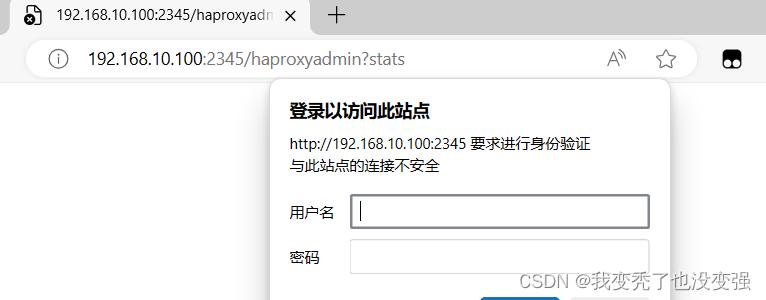

进行网页访问，输入用户名和密码登录

登录之后的网页就是这样了，在里面我们可以用鼠标点击让服务进行下线和上线

ACL访问控制

10.110安装php，yum -y install php php-fpm php-gd

编写index.php，启动php-fpm服务

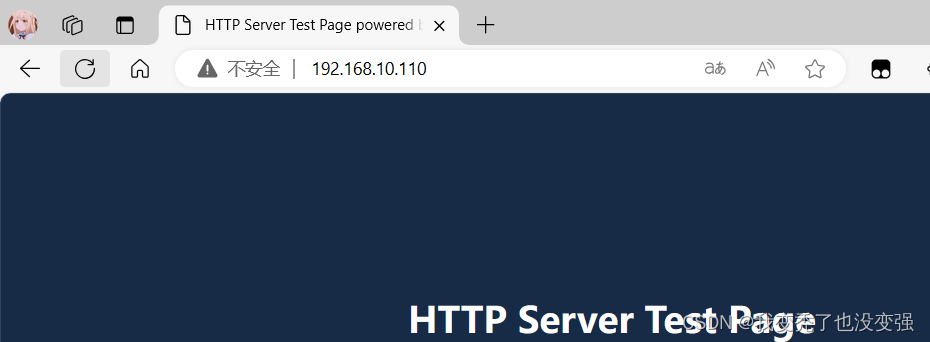

网页访问看看，正常

upload主机安装httpd和php php-fpm php-gd编写

yum -y install php php-fpm php-gd，编写index.php网页，访问看看，成功了

在images主机中的网页根路径添加图片

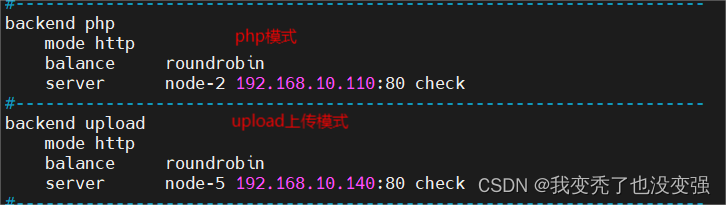

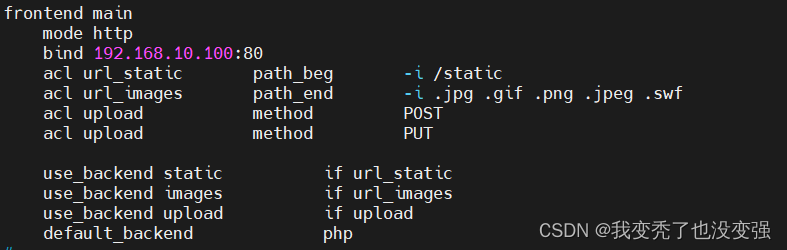

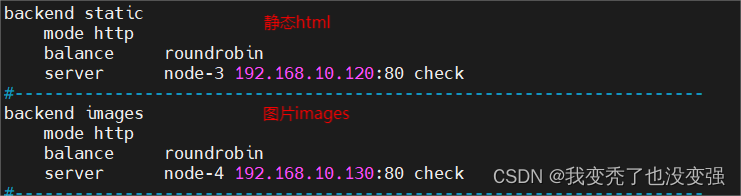

在haproxy配置文件中配置 vim /etc/haproxy/haproxy.cfg

检查语法并重启服务

在html网页根路径创建static目录，将index.html网页移到static中

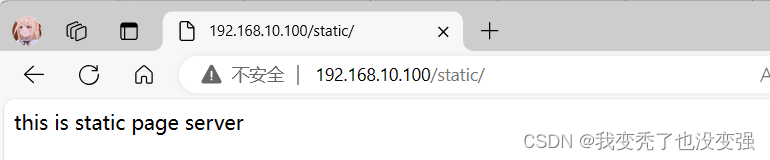

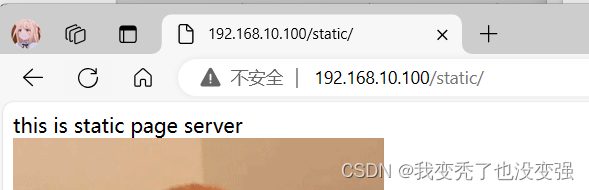

在浏览器访问一下192.168.10.100/static

尝试一下在index.html中添加一张图片，然后访问试试，成功的

实现上传功能，将脚本移到upload主机中，index.php脚本放到php主机中，在html中创建一个upload目录，并且给他写权

upload_file脚本放到upload中，index.php放到php中

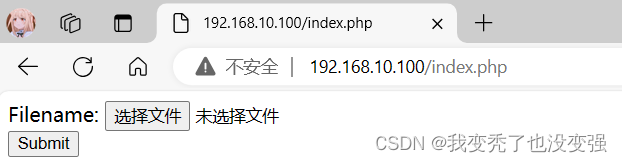

网页访问尝试一下

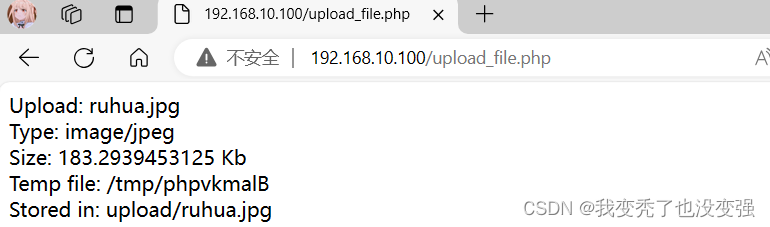

可以看到上传成功

上传成功！！！

• 实验结果及分析

要求：对于原理的解析，出错如何排错的，需要记忆的关键点

在进行访问网页时，我忘记启动httpd服务，导致访问老是失败，还好还好，查看端口之后就正常了，还有在访问网页时，他自动访问的是index.html，而我想访问的index.php,然后就又出了错，我加上了后缀index.php就成功了，还是要细心，不可粗心大意啊！

• 总结

这次的实验主要还是要懂得haproxy的原理和各种算法，总体上并不难，但是需要很细致，可能某个错误就是因为某个服务没启动导致的。
