1 概述
GF22010-10系列高频开关整流模块先进的LLC谐振软开关技术,效率高;采用无源PFC技术,功率因数高;内置完善的EMC设计,满足GB/T 19826-2005标准中EMC相关要求;散热风扇采用温度联合电流控制模式,噪音低,风扇寿命长。产品设计为宽电压输入,可以满足380VAC和415VAC电网需求。
2 主要特点
● 输入电压工作范围宽:323VAC~480VAC;
● 采用先进的LLC谐振高频软开关技术,效率高,功率密度高;
● 完善的EMC设计,满足相关标准要求;
● 内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏;
● 采用LED显示,可查询模块的电压、电流、地址及故障信息;
● 完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;
● 风机采用温度联合电流控制调速,噪音小,可靠性高;
● 内置防反接保护,支持带电热拔插。
3 技术指标
表1:主要技术指标表
型 号 项 目 | 参数指标 | 备 注 | ||||||
GF22010-10 | GF22005-10 | GF11020-10 | GF11010-10 | |||||
输入电压 | 380VAC(-15%~+25%)/415VAC(-20%~+15%) | |||||||
输出额定值 | 10A/230V | 5A/230V | 20A/115V | 10A/115V | ||||
电压调节范围 | 198~286V | 98~143V | ||||||
输出限流范围 | 10%~110%额定电流 | 110%最大限流点 | ||||||
稳压精度 | ≤0.5% | |||||||
稳流精度 | ≤0.5% | |||||||
纹波系数 | ≤0.5% | |||||||
功率因数 | ≥0.9 | / | ≥0.9 | / | 额定输入/额定输出 | |||
转换效率 | ≥94% | |||||||
输出短路回缩 | 回缩电流≤40%额定电流,可恢复 | |||||||
输出过压保护 | 300±5VDC,不可恢复 | 145±3VDC,不可恢复 | 需手动恢复 | |||||
输入欠压保护 | 305±10VAC(恢复电压317±10VAC) | 交流电压正常后, 自动恢复工作 | ||||||
输入过压保护 | 485±10VAC(恢复电压468±10VAC) | |||||||
过温保护 | 80℃±5(恢复温度:65℃±5) | 降温后自动恢复 | ||||||
冷却方式 | 温度和电流联合控制,线性调速 | |||||||
外形尺寸 | 88mm×177mm×310mm(宽×高×深) | |||||||
≤4Kg |
4 外形结构与接口
4.1外形结构

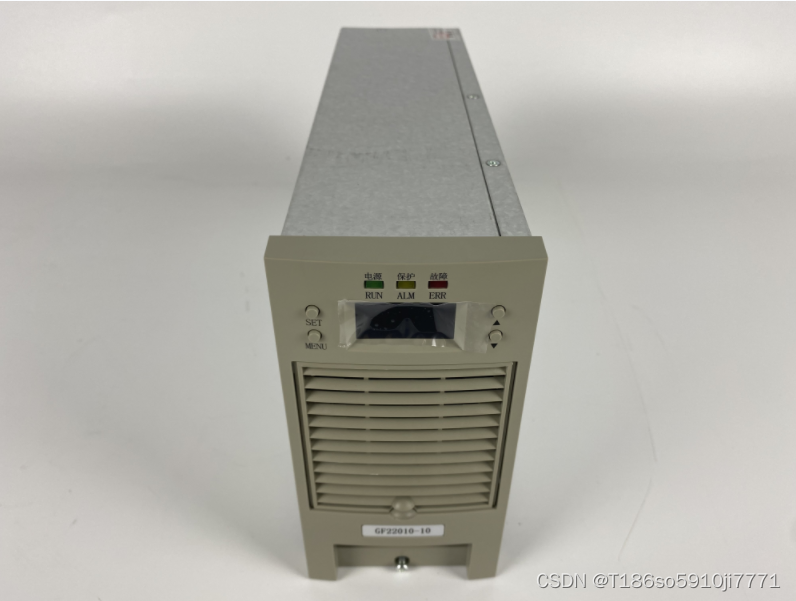

图1:模块外形图
4.2 输入输出的接口

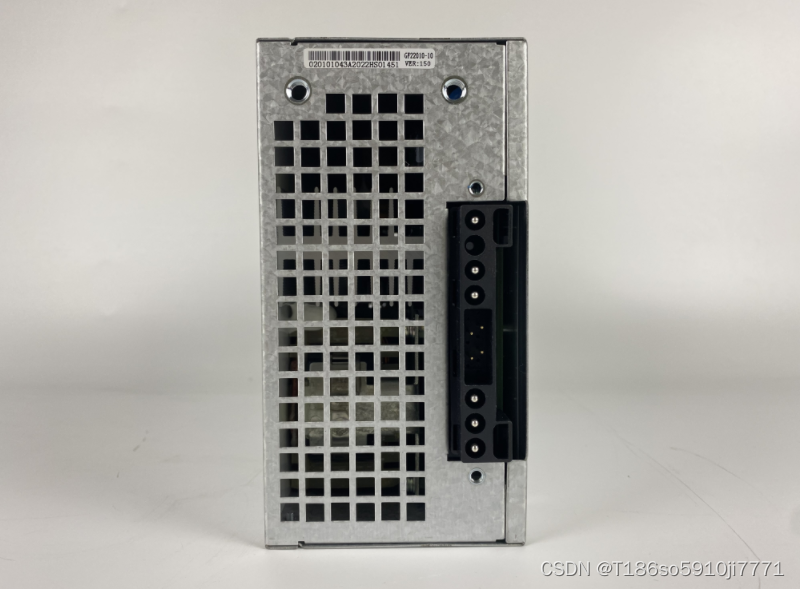

图2:航空组件定义图
表2:整流模块插座定义表
信号名称 | 引脚号 | 信号定义 | 说 明 |
交流输入 | 1 | 交流输入C相 | 模块的交流电源输入端,输入方式为三相三线制,无相序要求 |
2 | 交流输入B相 | ||
3 | 交流输入A相 | ||
通信接口 | 7 | RS485 | 弱信号端,模块和上级设备的通信接口为串行异步传输模式,接口电平为RS485 |
8 | |||
均流接口 | 11 | 均流接口 | 弱信号端,两个或者两个以上的模块输出并联时需要将此端并联,联以实现模块均分负载;建议:层间模块均流线连接请使用屏蔽线 |
12 | |||
直流输出 | 15 | 直流输出正 | |
16 | 直流输出负 | ||
18 | 大地PE | 保护地,请可靠连接。 |
% 注意:
1、为了保障安全,请确保将交流输入中的保护地PE端与大地正确连接;
2、为了保障系统的可靠性,每个模块的三相交流输入必须单独配置进线空开。
5 操作说明
连接好电源和负载,将模块正确插入托架,上电后等待5秒钟左右,模块启动完成,在无故障的情况下,面板上中仅绿色工作指示灯在点亮,表示模块处于正常的工作状态。
模块采用LED数码管显示,有3个LED指示灯,各灯的工作定义如表3所示:
表3:工作指示灯定义表
指示灯 | 正常状态 | 异常状态 | 异常内容 |
绿色 | 亮 | 灭 | 1、无输入电压 2、输入端保险管损坏 3、辅助电源故障 |
黄色 | 灭 | 亮 | 1、交流输入电压异常 2、直流输出欠压,低于180V(在上位机关机情况下不点亮) 3、过温保护 |
红色 | 灭 | 亮 | 直流输出过压保护 |
模块有4个操作按键,定义如表4所示:
表4:按键定义表
名称 | 操作定义 |
▲ | 在信息查询时,用于向上翻页;在设置参数时,用于数据增加。 |
▼ | 在信息查询时,用于向下翻页;在设置参数时,用于数据减少。 |
SET | 确定按钮,在设置参数时,用于数据的保存。 |
MENU | 菜单键,长按3秒,进入或退出设置菜单;在设置参数时,取消变更参数保存。 |
5.1 工作状态参数查询
LED显示当前的输出电压,通过按动▲或▼,可以查看模块当前的其他工作参数。显示菜单定义如表5所示:
表5:显示参数定义表
界面内容 | 显示信息 | 信息说明 | 备注 |
输出电压 | 234 | 实际输出电压 | 模块上电时,先显示模块型号(如H10),5S后自动切换到电压显示栏,如有故障,故障代码优先显示;操作▲▼键进行信息查询。 |
输出电流 | 10.0 | 实际输出电流 | |
模块地址 | 01 | 模块当前地址 | |
通讯协议 | P-1 | 当前通讯协议 | P-0:英可瑞协议; P-1:ModBus和艾默生协议(自适应) |
故障代码 | E31… | 当前故障信息 | 在出现故障信息时自动弹出 |
当存在故障时,模块的故障灯点亮,LED显示故障信息(代码),故障代码与具体故障对应如表6所示:
表:6:故障代码说明表
故障代码 | E30 | E31 | E32 | E33 |
故障内容 | 输出过压告警 | 输出欠压告警 | 过温保护 | 交流过欠压保护 |
故障代码 | E35 | E36 | ||
故障内容 | 原边过流保护 | 输出过压保护 |
% 注意:
出现保护时,模块会自动关断输出,其中输出过压保护具有自锁功能,确认无故障后须重新上电才能恢复;其它保护在故障排除后(模块带电)立即恢复。
5.2 参数设置
通过长按MENU键(3秒),进行显示和设置菜单切换。可设置参数和参数设置详解表7所示。
表7:参数设置说明表
界面内容 | 参数设置信息 | 操作说明 |
模块地址 | A01… | 1、模块地址设置,按SET键进入设置状态,并以1S频率闪烁(未按SET键时,不闪烁,按▲▼操作进行翻页,切换到其它设置菜单),进入设置状态后,按▲▼进行地址加/减更改,可设置为00~31;按SET键确认保存,按MENU放弃保存。 2、在未闪烁时,按▲▼进行翻页,短按MENU键无效,长按(3秒以上)MENU键切换到显示菜单。 |
通讯协议 | P-1/P-0 | 1、通讯协议设置,按SET键进入设置状态,并以1S频率闪烁(未按SET键时,不闪烁,按▲▼操作进行翻页,切换到其它设置菜单),进入设置后,按▲▼进行协议更改, P-1:ModBus和艾默生协议(自适应);P-0:英可瑞协议。按SET键确认保存,按短MENU放弃保存。 2、在未闪烁时,按▲▼进行翻页,短按MENU键无效,长按(3秒以上)MENU键切换到显示菜单。 |
分段设置 | d-1/d-2 | 1、模块分段设置,按SET键进入设置状态,并以1S频率闪烁(未按SET键时,不闪烁,按▲▼操作进行翻页,切换到其它设置菜单),进入设置后,按▲▼进行分段更改,可设置为1d(1段母线)或2d(2段母线);按SET键确认保存,短按MENU放弃保存。 2、在未闪烁时,按▲▼进行翻页,短按MENU键无效,长按(3秒以上)MENU键切换到显示菜单。 |
模式设置 | M-A/M-H | 1、模块手动/自动工作模式设置,M-A为自动,M-H为手动,默认为自动状态。按SET键进入设置状态,并以1S频率闪烁(未按SET键时,不闪烁,按▲▼操作进行翻页,切换到其它设置菜单),进入设置后,按▲▼进行分段更改,可设置为A(自动)或H(手动);按SET键确认保存,短按MENU放弃保存。 2、在未闪烁时,按▲▼进行翻页,短按MENU键无效,长按(3秒以上)MENU键切换到显示菜单。 3、在自动模式下,调压菜单不能修改数据;只有在手动模式下,可以进行调压参数设置。 4、自动模式下,由后台监控调节模块输出电压;手动模式下,输出电压不受后台控制。 |
手动调压 | 234 | 1、输出电压手动调压,显示3位数字,按SET键进入设置状态,并以1S频率闪烁(未按SET键时,不闪烁,按▲▼操作进行翻页,切换到其它设置菜单),进入设置后,按▲▼进行加/减,▲增加0.5V,▼降低1.0V;按SET键确认保存,短按MENU放弃保存。 2、在未闪烁时,按▲▼进行翻页,短按MENU键无效,长按(3秒以上)MENU键切换到显示菜单。 |
注意:
手动调压按钮可使充电模块输出电压最高达到286V,因此在系统正常时请勿随意调节。由于不同用户选择蓄电池的节数有差异,为安全起见,充电模块的输出在出厂时已整定为234V
