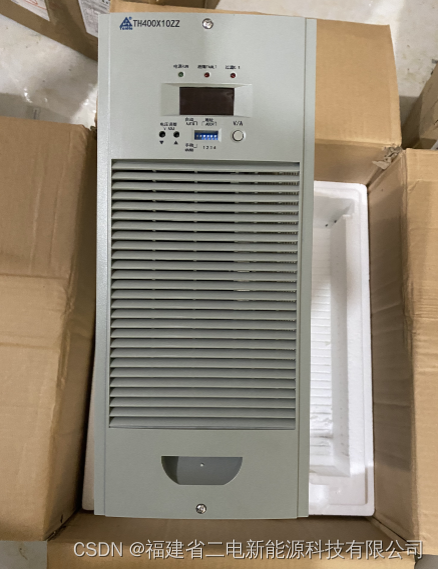

TH400X15ZZ消防电源模块可靠的电源管理模块

保护功能

1. 输出过压保护：输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动锁死，显示屏显示故障信息，故障模块自动退出工作而不影响整个系统正常运行。 TH400X15ZZ模块过压点为430±20V。

输出限流保护：每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模

1. 块输出电流最大限制为额定输出电流的1.05倍。如果超负荷，模块自动调低输出电压以保护模块。

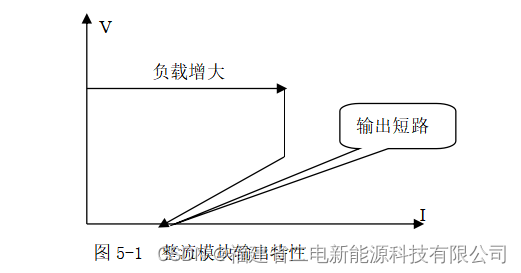

短路保护：本模块采用回缩下垂限流方式，模块输出特性如图5-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下，此时模块输出功率很小（几十瓦），以达到保护模块和用电设备的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。

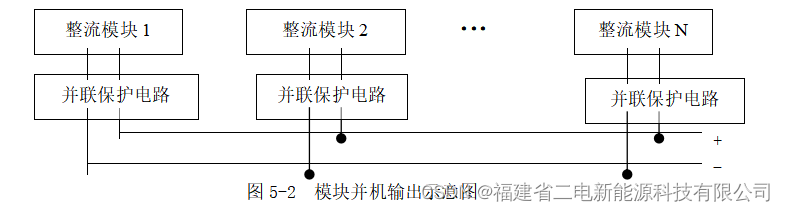

1. 模块并联保护：每个模块内部均有并联保护电路，绝对保证故障模块自动退出            系统，而不影响其它正常模块工作。模块并机输出示意图如图5-2所示。
2. 过温保护：过温保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量，在一些特殊环境下，如环境温度过高，模块检测散热器温度超过85℃时自动关机保护，温度降低后模块自动启动。
3. 过流保护：过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。

4. 二、同步转换功能：为保持系统工作的一致性，同组模块具有自动同步转换功能。本模块可实现的同步功能有：均/浮充转换、均充电压调整、浮充电压调整、充电限流调整。

   三、测量显示功能：测量模块输出电压和电流以及模块的工作状态，并通过数码管显示，使用者可以直观方便地了解模块和系统工作状态。

   四、故障报警功能：在模块出现故障时模块显示故障信息代码，同时故障干节点动作，用户能方便地对模块故障定位，便于及时排除故障。

   五、设置功能

5. 模块输出电压设置

6. 通过数码管显示，按键配合拨码开关设置模块的输出电压；根据设置的模块工作母线、模块充电状态、浮充电压、均充电压等参数确定模块的输出电压。

7. 无级限流

8. 模块输出限流可在10% - 100%额定电流内任意设置。
