Android动画学习（六）之View揭露效果和SurfaceView实现动画

Android动画学习（六）之View揭露效果和SurfaceView实现动画

View揭露效果

概述

当显示或隐藏一组 UI 元素时，揭露动画可为用户提供视觉连续性。ViewAnimationUtils.createCircularReveal() 方法让您能够为裁剪区域添加动画以揭露或隐藏视图。这是Android5.0推出的新的动画框架，可以给View做一个揭露效果。 使用非常简单。

官网介绍：

如果要使用此效果揭露之前不可见的视图：

// previously invisible view
View myView = findViewById(R.id.my_view);

// get the center for the clipping circle
int cx = (myView.getLeft() + myView.getRight()) / 2;
int cy = (myView.getTop() + myView.getBottom()) / 2;

// get the final radius for the clipping circle
int finalRadius = Math.max(myView.getWidth(), myView.getHeight());

// create the animator for this view (the start radius is zero)
Animator anim =
    ViewAnimationUtils.createCircularReveal(myView, cx, cy, 0, finalRadius);

// make the view visible and start the animation
myView.setVisibility(View.VISIBLE);
anim.start();

如果要使用此效果隐藏之前可见的视图：

// previously visible view
final View myView = findViewById(R.id.my_view);

// get the center for the clipping circle
int cx = (myView.getLeft() + myView.getRight()) / 2;
int cy = (myView.getTop() + myView.getBottom()) / 2;

// get the initial radius for the clipping circle
int initialRadius = myView.getWidth();

// create the animation (the final radius is zero)
Animator anim =
    ViewAnimationUtils.createCircularReveal(myView, cx, cy, initialRadius, 0);

// make the view invisible when the animation is done
anim.addListener(new AnimatorListenerAdapter() {
    @Override
    public void onAnimationEnd(Animator animation) {
        super.onAnimationEnd(animation);
        myView.setVisibility(View.INVISIBLE);
    }
});

// start the animation
anim.start();

源码解析：

  public static Animator createCircularReveal(View view,
            int centerX,  int centerY, float startRadius, float endRadius)

参数说明：
view:控件
centerX和centerY ：中心点坐标
startRadius：开始半径
endRadius：结束半径
示例代码：

/**
 * Android5.0推出的新的动画框架，可以给View做一个揭露效果
 *
 * @author ZD
 *         created at 2017/7/14 10:17
 *         description：
 */

public class CircularReveralActivity extends AppCompatActivity {
    private ImageView imageView;


    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        supportRequestWindowFeature(Window.FEATURE_NO_TITLE);
        setContentView(R.layout.activity_circularepeveral);
        imageView = (ImageView) findViewById(R.id.iv_CircularReveral);
    }

    /**
     * 五个参数分别是View，中心点坐标，开始半径，结束半径。通过这五个参数的配合，我们可以做出很多不同的效果。
     * @param v
     */
    public void CircularReveral(View v) {

        Animator anim = ViewAnimationUtils.createCircularReveal(imageView, imageView.getWidth() / 2, imageView.getHeight() / 2, imageView.getWidth(), 0);
        anim.setDuration(2000);
        anim.start();



    }
}

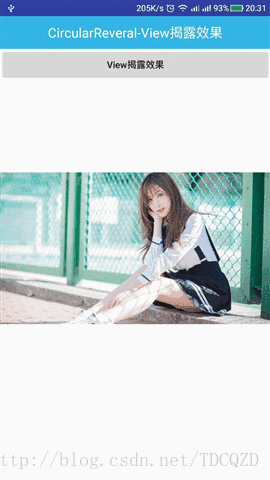

示例效果：

SurfaceView实现动画

概述：
SurfaceView是视图(View)的继承类，这个视图里内嵌了一个专门用于绘制的Surface。你可以控制这个Surface的格式和尺寸。Surfaceview控制这个Surface的绘制位置.

Vew 的绘图机制存在如下缺陷:

• View 缺乏双缓冲机制。
• 当程序需要更新 View 上的图片时，程序必须重绘 View 上显示的整张图片。
• 新线程无法直接更新 View 组件。

SurfaceView 与普通 View 还有一个重要的区别： View 的绘图必须在当前 UI 线程中进行——这也是前面程序需要更新 View 组件时总要采用 Handler 处理的原因；但 SurfaceView 就不会存在这个问题，因此 SurfaceView 的绘图是由 SurfaceHolder 来完成的。对于 View 组件，如果程序需要花较长的时间来更新绘图，那么主 UI 线程将会被阻塞，无法响应用户的任何动作；而 SurfaceHolder 则会启用新的线程去更新 SurfaceView 的绘制，因
此不会阻塞主 UI 线程。 、
一般来说，如果程序或游戏界面的动画元素较多，而且很多动画元素的移动都需要通定时器来控制，就可以考虑使用 SurfaceView ，而不是 View 。

SurfaceView绘图机制：
Surface View —般会与SurfaceHolder结合使用，SurfaceHolder用于向与之关联的SurfaceView上绘图，调用Surface View的getHolder()方法即可获取SurfaceView关联的SurfaceHolder。
SurfaceHolder提供了如下方法来获取Canvas对象。

• Canvas l〇ckCanvas():锁定整个 SurfaceView 对象，获取该 SurfaceView 上的 Canvas。

• Canvas lockCanvas(Rect dirty) : 锁 定 SurfaceView 上 Rect 划分的区域，获取该
  SurfaceView 上的 Canvas。

当对同一个SurfaceView调用上面两个方法时，两个方法所返回的是同一个Canvas对象。但当程序调用第二个方法获取指定区域的Canvas时，SurfaceView将只对Rect所“圈”出来的区域进行更新，通过这种方式可以提高画面的更新速度。当通过lockCanvas()获取了指定SurfaceView上的Canvas之后，接下来程序就可以调用
Canvas进行绘图了，Canvas绘图完成后通过如下方法来释放绘图、提交所绘制的图形。

• unlockCanvasAndPost(canvas)

需要指出的是，当调用SurfaceHolder的unlockCanvasAndPost()方法之后，该方法之前所绘制的图形还处于缓冲区中，下一次lockCanvasO方法锁定的区域可能会“遮挡”它。

SurfaceView绘图示例——示波器代码：
java代码：

public class SurfaceViewActivity extends AppCompatActivity {
    private SurfaceHolder holder;
    private Paint paint;
    final int HEIGHT = 320;
    final int WIDTH = 768;
    final int X_OFFSET = 5;
    private int cx = X_OFFSET;
    // 实际的Y轴的位置
    int centerY = HEIGHT / 2;
    Timer timer = new Timer();
    TimerTask task = null;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        supportRequestWindowFeature(Window.FEATURE_NO_TITLE);
        setContentView(R.layout.activity_surface_view);
        TextView textView = (TextView) findViewById(R.id.tv_title);
        //设置标题
        textView.setText("SurfaceView示波器");

        final SurfaceView surface = (SurfaceView)
                findViewById(R.id.show);
        // 初始化SurfaceHolder对象
        holder = surface.getHolder();
        paint = new Paint();
        paint.setColor(Color.RED);
        paint.setStrokeWidth(5);
        Button sin = (Button)findViewById(R.id.sin);
        Button cos = (Button)findViewById(R.id.cos);
        OnClickListener listener = (new OnClickListener()
        {
            @Override
            public void onClick(final View source)
            {
                drawBack(holder);
                cx = X_OFFSET;
                if(task != null)
                {
                    task.cancel();
                }
                task = new TimerTask()
                {
                    public void run()
                    {
                        int cy = source.getId() == R.id.sin ? centerY
                                - (int)(100 * Math.sin((cx - 5) * 2
                                * Math.PI / 150))
                                : centerY - (int)(100 * Math.cos ((cx - 5)
                                * 2 * Math.PI / 150));
                        Canvas canvas = holder.lockCanvas(new Rect(cx ,
                                cy - 2  , cx + 2, cy + 2));
                        canvas.drawPoint(cx , cy , paint);
                        cx ++;
                        if (cx > WIDTH)
                        {
                            task.cancel();
                            task = null;
                        }
                        holder.unlockCanvasAndPost(canvas);
                    }
                };
                timer.schedule(task , 0 , 30);
            }
        });
        sin.setOnClickListener(listener);
        cos.setOnClickListener(listener);
        holder.addCallback(new SurfaceHolder.Callback()
        {
            @Override
            public void surfaceChanged(SurfaceHolder holder, int format,
                                       int width, int height)
            {
                drawBack(holder);
            }
            @Override
            public void surfaceCreated(final SurfaceHolder myHolder){ }
            @Override
            public void surfaceDestroyed(SurfaceHolder holder)
            {
                timer.cancel();
            }
        });
    }
    private void drawBack(SurfaceHolder holder)
    {
        Canvas canvas = holder.lockCanvas();
        // 绘制白色背景
        canvas.drawColor(Color.WHITE);
        Paint p = new Paint();
        p.setColor(Color.BLACK);
        p.setStrokeWidth(2);
        // 绘制坐标轴
        canvas.drawLine(X_OFFSET , centerY , WIDTH , centerY , p);
        canvas.drawLine(X_OFFSET , 40 , X_OFFSET , HEIGHT , p);
        holder.unlockCanvasAndPost(canvas);
        holder.lockCanvas(new Rect(0 , 0 , 0 , 0));
        holder.unlockCanvasAndPost(canvas);
    }

}

Xml中引用SurfaceView

    <SurfaceView
        android:id="@+id/show"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:gravity="center" />

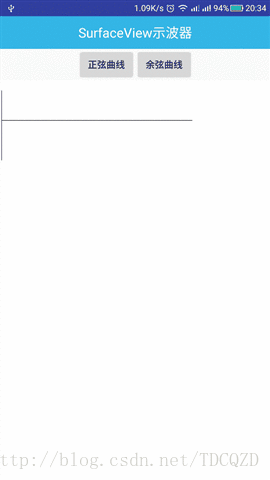

效果：

总结

View动画到这篇博客已经完全学习完了。下一篇介绍转场动画。
写博客是为了帮助开发者学习使用技术，同时巩固自己所学技术。如果此篇博客有助于您的学习，那是我的荣幸！如果此篇博客有任何瑕疵，请多多指教!在此感谢您的学习和指教！
