地理信息系统实验一 使用ArcGIS浏览地理数据

一、实验目的和要求

1.了解到地理数据是如何进行组织及基于“图层”进行显示的。

2.通过游览与地理要素关联的数据表，了解地理数据是如何与其属性信息进行连接的。

二、实验内容

1.学会设置图层的源、图层的显示与否。

2.学会使用ArcGIS一些常用的功能，如书签、识别等。

3.学会用ArcGIS查询符合条件的数据。

4.学会用ArcGIS查询图层的属性表，了解图层的属性信息。

5.学会用ArcGIS设置并显示地图提示信息。

6.学会用ArcGIS根据要素属性设置图层渲染样式。

7.学会隐藏、显示图层的某些元素。

三、实验数据及环境

实验数据：略

实验环境：ArcMap10.4

四、实验操作过程

1.设置图层源并显示。

由于每个人的工作路径并不同，在不同的电脑上需要设置单独的工作路径。右键单击Layers中的一个图层，选择“属性”，进入“源”选项卡，在对话框中单击“设置数据源”，将实验报告数据中的Data1文件夹中对应的文件添加到相应的图层。然后将其显示，以Railroads图层为例，选中Railroads图层旁边的检查框铁路就会显示在图中。

注意：在设置Railroads图层时要对应arc文件即弧段文件。

在设置Land Use图层时要对应polygon文件即多边形文件。

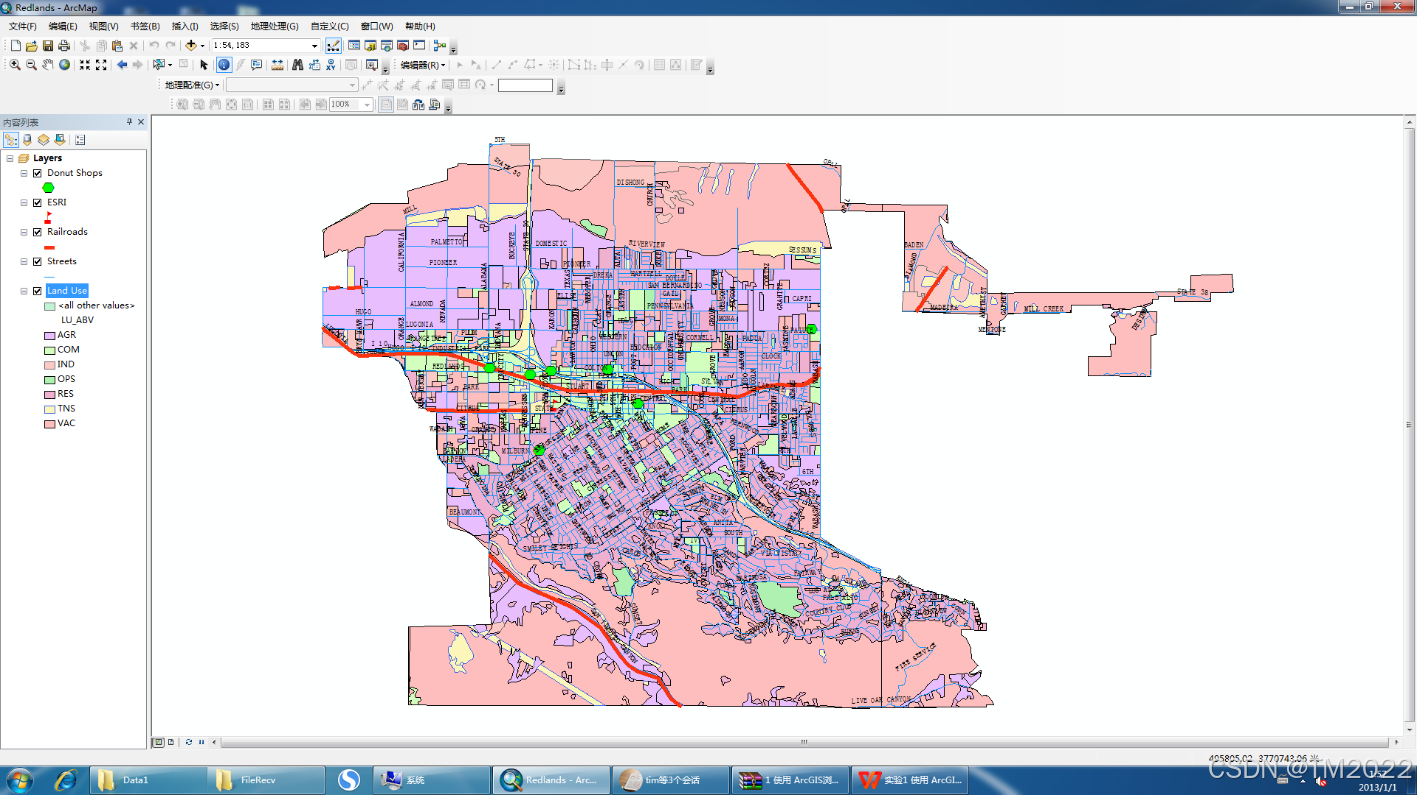

图 1 将实验数据全部导入并显示

2.查询地理要素和使用识别功能（创建书签）

空间书签可标识预定义的地理位置。单击书签可缩放到该位置。书签可使您能够轻松地导航至已由地图作者定义的感兴趣区域。地图的所有书签都显示在书签列表中。
