揭秘继电器的工作原理：低功率信号如何控制高功率电路

继电器作为一种电磁开关，在电气工程领域中发挥着至关重要的作用。它的独特之处在于能够通过微弱的低功率信号控制高功率电路，使其成为自动化控制、电力保护和信号传输系统中不可或缺的组件。本文将深入探讨继电器的工作原理、核心部件及其在电路控制中的关键作用，帮助读者更好地理解继电器这一重要器件。

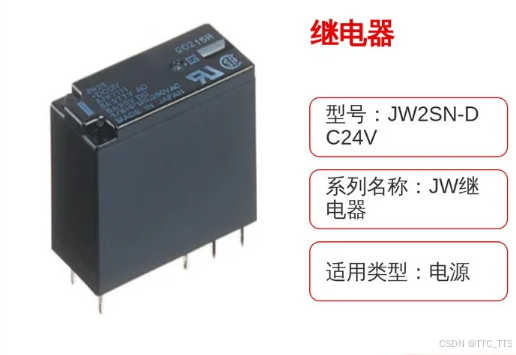

一、继电器的基本原理

继电器的工作原理基于电磁感应的现象。它利用低功率电信号来控制一个电磁线圈的通电与断电，从而引起继电器内部机械结构的动作，进而控制电路的通断。这种设计使继电器能够有效地隔离控制电路和被控电路，确保操作的安全性和稳定性。

1. 电磁感应与继电器的工作
   电磁感应是继电器工作的核心原理。当电流通过继电器的线圈时，线圈会产生一个磁场。这个磁场会吸引或排斥衔铁（通常是一块可以自由移动的金属片），引起衔铁移动，进而驱动触点的闭合或断开。这一过程可以将低功率的控制信号转换为高功率电路的开关动作。

例如，在电动机的控制中，一个微弱的电信号可以通过继电器来启动或停止电动机。这个微弱信号通过继电器的线圈产生磁场，吸引衔铁，从而闭合触点，接通电动机的电路。相反，当控制信号断开时，线圈失去磁场，衔铁在弹簧或重力的作用下复位，触点断开，电动机停止工作。

2. 继电器的核心部件
   继电器的工作离不开其内部的关键部件，包括线圈、衔铁、触点和弹簧等。下面详细介绍这些部件的功能和工作原理：

线圈：线圈是继电器的核心电磁元件，当控制信号通入线圈时，线圈会产生磁场。这个磁场的强度与通过线圈的电流成正比。当磁场足够强时，它会吸引衔铁，从而引起触点的动作。

衔铁：衔铁是一块可以在磁场作用下自由移动的金属片。衔铁通常与继电器的触点机械连接，当线圈产生磁场时，衔铁被吸引或排斥，带动触点的闭合或断开。

触点：触点是继电器中的开关部分，它们通过衔铁的运动实现电路的通断。触点有两种基本状态：常开（NO，正常状态下断开）和常闭（NC，正常状态下闭合）。当衔铁移动时，触点状态会发生变化，从而控制电路的开关。

弹簧：弹簧用于将衔铁保持在初始位置。当线圈断电时，磁场消失，衔铁在弹簧的作用下返回初始位置，使触点恢复原始状态。

二、继电器的工作过程

继电器的工作过程可以分为通电状态和断电状态，以下将详细描述这两个状态下继电器的工作机制。

1. 通电状态
   当低功率电信号通过继电器的线圈时，线圈内部的导线会产生一个磁场。这个磁场的作用力会吸引衔铁向线圈方向移动。衔铁的移动会驱动与其相连的触点改变状态。例如，一个常开触点会被闭合，而一个常闭触点会被断开。通过这种方式，继电器能够接通或切断外部电路，从而实现对电路的控制。

这种状态下，继电器的线圈就像是一个控制信号的“放大器”，通过一个小电流的输入信号来控制更大电流的电路开关。这种设计不仅提高了电路的安全性，还大大简化了复杂电路的控制。

2. 断电状态
   当控制信号断开时，线圈不再产生磁场，衔铁失去磁力的吸引。在弹簧或自身重力的作用下，衔铁会自动复位到初始位置，触点也随之恢复到原来的状态。此时，常开触点重新断开，常闭触点重新闭合。

这种复位功能确保了电路在失去控制信号时能够回到安全状态，防止因控制信号中断而导致的电路故障或设备损坏。

三、继电器的类型与应用

继电器的设计和应用场景丰富多样，针对不同的需求和环境，继电器被设计成多种类型。以下介绍几种常见的继电器类型及其应用领域。

1. 电磁继电器
   电磁继电器是最常见的一种继电器，利用电磁线圈驱动衔铁来控制触点的开关状态。电磁继电器结构简单，成本低，适用于一般的电路控制和保护任务。

在工业自动化控制中，电磁继电器被广泛应用于控制电动机、泵、阀门等设备。例如，当一个传感器检测到设备需要启动时，继电器通过接通电动机的电源，启动设备运行。类似地，当检测到过载或故障时，继电器会迅速断开电路，保护设备不受损害。

2. 固态继电器（SSR）
   固态继电器不同于电磁继电器，它使用半导体器件（如晶闸管或功率晶体管）来实现电路的通断控制。固态继电器没有机械运动部件，因此响应速度快，寿命长，适用于高频率的操作场合。

固态继电器广泛应用于需要高速度和高可靠性的场景，如工业自动化系统、计算机控制系统以及温度控制设备等。由于固态继电器没有机械磨损，因此它们在恶劣环境下（如高温、高湿）也能可靠工作。

3. 热继电器
   热继电器主要用于电机保护，它通过检测电路中的电流变化来防止电机过载。当电流超过设定值时，热继电器会切断电路，防止电机因过载而过热损坏。

热继电器通常用于电动机控制电路中，作为保护装置。它能够有效地监测电动机的运行状态，并在电流异常时及时切断电源，避免电动机因过热而烧毁。

4. 时间继电器
   时间继电器是一种在控制信号输入后，经过设定的时间延迟后才动作的继电器。它通常用于需要延时启动或关闭的电路中。

时间继电器在自动化控制系统中应用广泛，例如在生产线上的设备启动过程中，可以通过时间继电器的延时功能，确保各设备按顺序启动，避免同时启动造成的电流冲击。

四、继电器的优势与局限性
继电器的广泛应用得益于其许多独特的优势，但它也有一些局限性。理解这些优势与局限性可以帮助工程师在设计电路时作出更好的选择。

1. 继电器的优势
   隔离性强：继电器能够有效地隔离控制电路和被控电路，防止控制信号直接接触高电压电路，从而提高系统的安全性。

多功能性：继电器的设计使其能够执行多种功能，包括开关、保护、信号转换等，适用于各种应用场景。

可靠性高：尤其是电磁继电器，其机械结构简单，具有高可靠性和长寿命，能够在多种环境下稳定运行。

2. 继电器的局限性
   响应速度有限：电磁继电器的机械结构限制了其响应速度，难以适应高频率的切换需求。在高速控制场景中，固态继电器或其他电子开关可能更为合适。

机械磨损：电磁继电器由于内部机械部件的动作，长期使用可能会出现磨损，影响其寿命和可靠性。

体积较大：与固态继电器相比，电磁继电器的体积通常较大，限制了其在小型设备中的应用。

五、总结
继电器作为一种重要的电磁开关，在电气控制和保护系统中扮演着不可或缺的角色。通过利用低功率电信号控制高功率电路，继电器不仅实现了电路的安全隔离，还提供了可靠的控制手段。理解继电器的工作原理、核心部件及其在不同应用中的作用，有助于更好地设计和使用继电器，以满足复杂的电气控制需求。

随着技术的发展，继电器的种类和功能将不断扩展，固态继电器、智能继电器等新型继电器正在逐渐取代传统的电磁继电器，进一步提高了控制系统的性能和可靠性。无论是在工业、汽车还是家用电器领域，继电器的应用前景依然广阔，它将继续在电气工程领域中发挥重要作用。
