Mysql 更新流程

前言

      首先这里更新指的是 update，insert与delete。在mysql的InnoDB数据引擎中，更新并不是直接去写物理磁盘，他中间会有一个缓冲池(Buffer Pool)的概念,而这边会引起一系列的故事（关于查询的可以查看之前我写的博客 https://blog.csdn.net/TT_4419/article/details/105037194）。



关于缓存

    缓存在我们实际生产环境中，频繁被使用到，他的作用在于抗并发（限流，降级也能抗并发，对于限流，降级有兴趣的小伙伴，可以参考这篇博客 https://blog.csdn.net/TT_4419/article/details/103551297）。

    磁盘的读取速度取决于他的转速和对应数据存储的碎片化程度，如果数据存储的过于零散，磁盘会不停的去转，去匹配对应的数据（俗称刷盘）

    在设计大型的高并发场景下，会有这样一个问题，缓存与物理存储不一致的问题。实际上，对于读操作，先读缓存，若缓存不命中,再去读数据库，同时同步数据到缓存中，这是比较认可的方式。

但是对于写操作，我们需要保证的是两个操作的一致性问题，这样就会涉及到先写缓存还是先写数据库的问题。如果，先写数据库缓存更新失败，则会导致第二次读到的数据还是之前的脏数据；如果先写缓存，再写数据库，会导致数据的准确性问题（我们以实际数据库的数据作为最终数据）



对于这样的一个问题，有几种解决方案。

    第一种，数据发生变化时，删除缓存，这个时候缓存会miss，同时再去数据库去load数据，同步缓存。看起来这个方案解决了问题，而且实际操作的时候十分简单，但是我们使用缓存就是为了减少磁盘交互，降低数据库压力，不然也不会把这些热点数据全部缓存起来。删除缓存，同时查询数据库，看起来解决了问题，同时保证了数据的强一致性，但是一旦遇到缓存雪崩这种场景，大批量的缓存失效，数据库的瞬时压力会很大。所以笔者并不太建议这种方式

    第二种，先修改缓存，再去修改数据库，一旦数据库修改失败，或者说在数据库修改过程中，缓存又发生了变化，这个时候，我们可以定时的去触发同步机制，同步缓存到数据库中，只需要保证数据的最终一致性（BASE理论）







InnoDB内存结构与磁盘结构





逻辑结构



Buffer Pool

    在InnoDB中操作数据的最小逻辑单位叫做页（索引页，数据页），缓存叫做Buffer Pool。在修改数据的时候，先修改缓冲池里面的页。内存的数据页和磁盘数据不一致的时候，我们把它叫做脏页。InnoDB 里面有专门的后台线程把 Buffer Pool 的数据写入到磁盘，每隔一段时间就一次性地把多个修改写入磁盘，这个动作就叫做刷脏。

buffer pool主要分为3个部分，Buffer Pool、Change Buffer、Adaptive Hash Index，另外还有一个（redo）log buffer。



然后出现了一个问题，缓存满了怎么办？

这边需要引入一个LRU的技术，所谓的LRU 指的是 Least Recently used 也就是最近最少使用。算法根据数据的历史访问记录来进行淘汰数据，其核心思想是“如果数据最近被访问过，那么将来被访问的几率也更高”。

然后mysql的缓存淘汰策略并非传统的链表+容器，而是区分为yong区和old区。





Change Buffer Pool

    如果当前数据页不是唯一索引，不需要进行校验数据重复，，也就不需要从磁盘加载索引页判断数据是不是重复（唯一性检查）。

这种情况下可以先把修改记录在内存的缓冲池中，从而提升更新语句（Insert、Delete、Update）的执行速度

这一块区域就是 Change Buffer。5.5 之前叫 Insert Buffer 插入缓冲，现在也能支持 delete 和 update。



最后把 Change Buffer 记录到数据页的操作叫做 merge。在访问这个数据页的时候，或者通过后台线程、或者数据库 shut down、redo log 写满时触发。

如果数据库大部分索引都是非唯一索引，并且业务是写多读少，不会在写数据后立刻读取，就可以使用 Change Buffer（写缓冲）。

写多读少的业务，调大这个值：

SHOW VARIABLES LIKE 'innodb_change_buffer_max_size';

代表着Change buffer占Buffer Pool的值 默认是25%



Adaptive Hash Index

存储的是hash索引



(redo）Log Buffer

在说这个Log buffer的时候 我们先引出一个问题，Redis的备份机制，redis的备份机制分为两种，一种RDB，一种AOF备份。在我看来AOF的备份的形式和InnoDB的备份形式很像，都是先写日志，再写磁盘。一旦发起服务器宕机，就靠这个操作日志文件进行恢复



那么很明显，Log Buffer 作用于服务器宕机下的恢复，而这样一种日志和磁盘相互配合的整个过程，就是Mysql中的WAL技术（Write-Ahead Logging），关键点在于先写日志，后写磁盘。

在百度百科中的定义中，WAL日志的数据库系统在事务提交时，磁盘写操作只有传统的回滚日志的一半左右，大大提高了数据库磁盘I/O操作的效率，从而提高了数据库的性能。

然后为什么呢，他没有说。其实很简单，顺序IO和随机IO



磁盘的最小组成单元是扇区，通常是 512 个字节。

操作系统和内存打交道，最小的单位是页 Page。

操作系统和磁盘打交道，读写磁盘，最小的单位是块 Block。

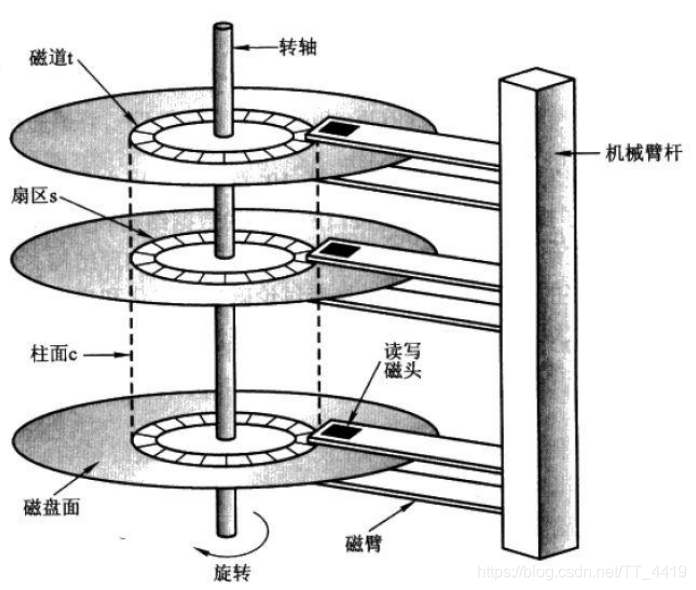

如果我们所需要的数据是随机分散在不同页的不同扇区中，那么找到相应的数据需要等到磁臂旋转到指定的页，然后盘片寻找到对应的扇区，才能找到我们所需要的一块数据，一次进行此过程直到找完所有数据，这个就是随机 IO，读取数据速度较慢。



假设我们已经找到了第一块数据，并且其他所需的数据就在这一块数据后边，那么就不需要重新寻址，可以依次拿到我们所需的数据，这个就叫顺序 IO。

刷盘是随机 I/O，而记录日志是顺序 I/O，顺序 I/O 效率更高。因此先把修改写入日志，可以延迟刷盘时机，进而提升系统吞吐。



当然 redo log 也不是每一次都直接写入磁盘，在 Buffer Pool 里面有一块内存区域（Log Buffer）专门用来保存即将要写入日志文件的数据，默认 16M，它一样可以节省磁盘 IO。

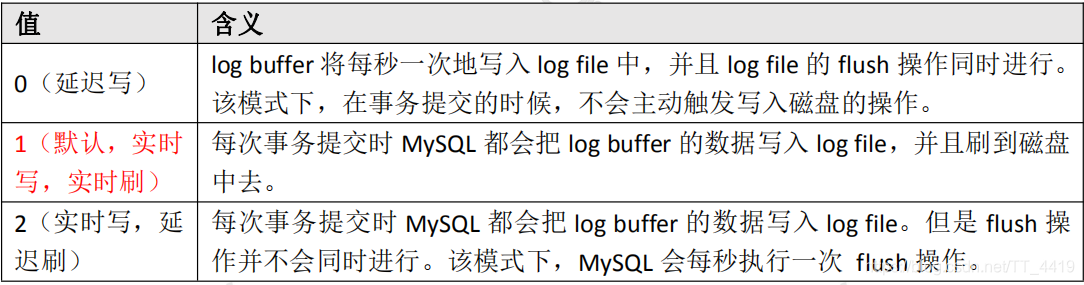

log buffer 写入磁盘的时机，由一个参数控制，默认是 1。



相关文档可以看  https://dev.mysql.com/doc/refman/5.7/en/innodb-parameters.html#sysvar_innodb_flush_log_at_trx_commit



SHOW VARIABLES LIKE 'innodb_flush_log_at_trx_commit';

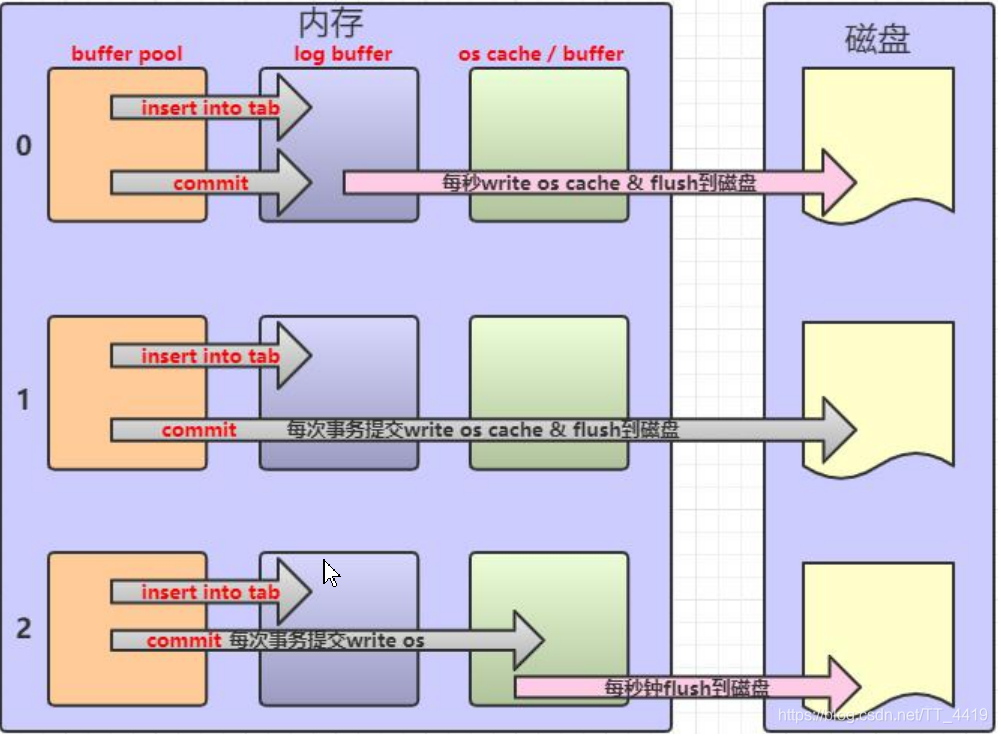

模型图如下，这里也可以清楚的看到，redo log日志 分为内存和磁盘模块





关于redo log日志的几个特点：



1.redo log 是 InnoDB 存储引擎实现的，并不是所有存储引擎都有。

2.不是记录数据页更新之后的状态，而是记录这个页做了什么改动，属于物理日志。

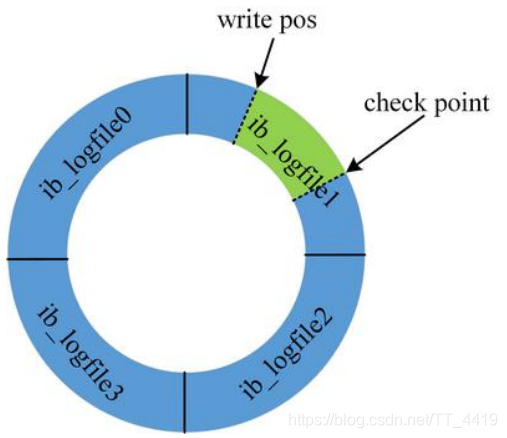

3、redo log 的大小是固定的，前面的内容会被覆盖

check point 是当前要覆盖的位置。如果 write pos 跟 check point 重叠，说明 redo log 已经写满，这时候需要同步 redo log 到磁盘中。

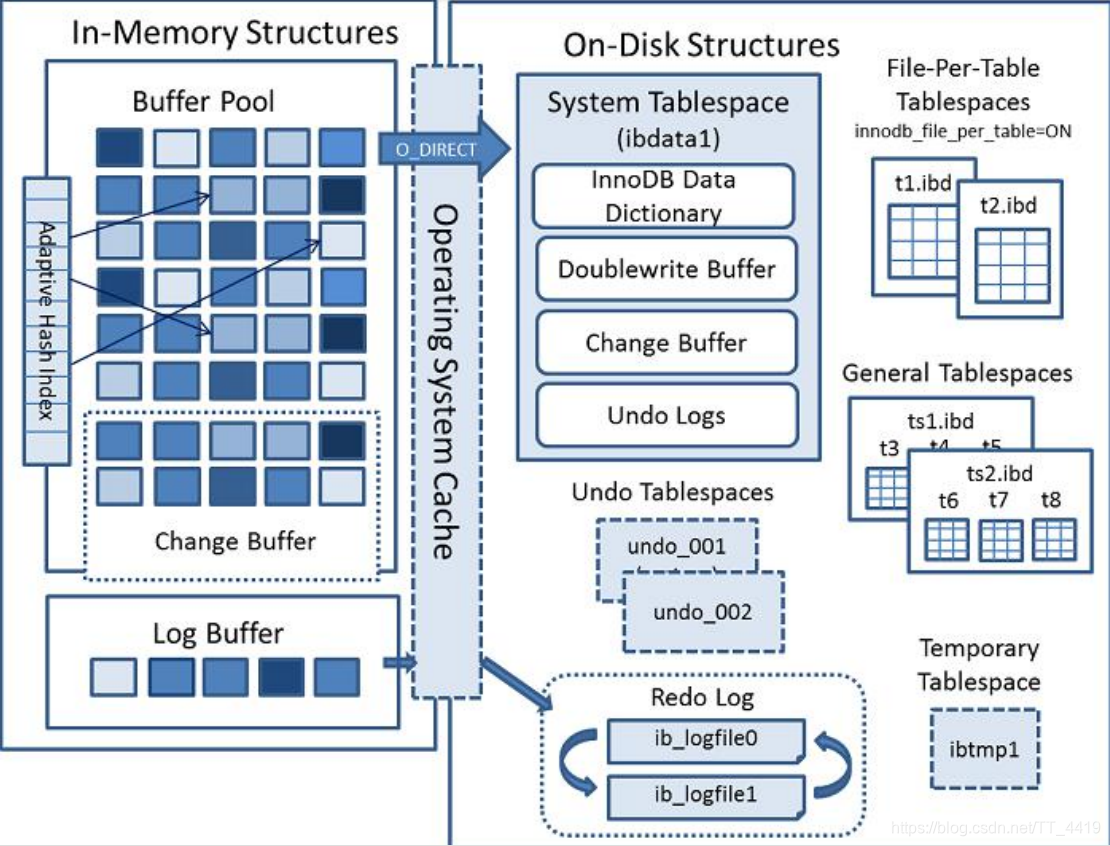

以上，我们基本讲完了第一张系统图的内存结构，他主要分为Buffer Pool,change buffer,Adaptive Hash Index， log buffer。



磁盘结构



磁盘结构里面主要是各种各样的表空间，叫做 Table space。（是不是很熟悉，其实oracle也有一个表空间）



表空间可以看做是 InnoDB 存储引擎逻辑结构的最高层，所有的数据都存放在表空间中。InnoDB 的表空间分为 5 大类。



system tablespace 系统表空间



在默认情况下 InnoDB 存储引擎有一个共享表空间（对应文件/var/lib/mysql/ibdata1），也叫系统表空间。

InnoDB 系统表空间包含 InnoDB 数据字典和双写缓冲区，Change Buffer 和 Undo Logs），如果没有指定 file-per-table，也包含用户创建的表和索引数据。



1、undo 在后面介绍，因为有独立的表空间。

2、数据字典：由内部系统表组成，存储表和索引的元数据（定义信息）。

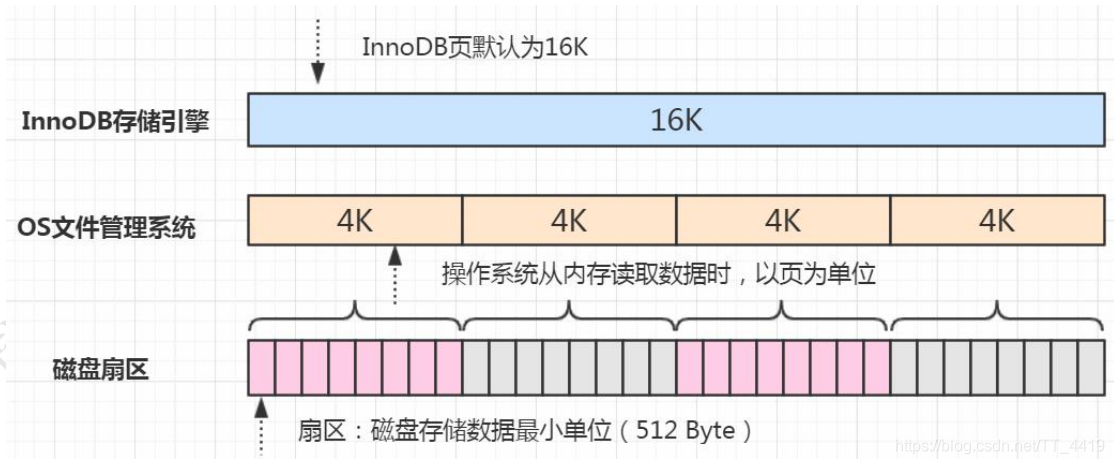

3、双写缓冲（InnoDB 的一大特性）：InnoDB 的页和操作系统的页大小不一致，InnoDB 页大小一般为 16K，操作系统页大小为 4K，InnoDB 的页写入到磁盘时，一个页需要分 4 次写。





如果存储引擎正在写入页的数据到磁盘时发生了宕机，可能出现页只写了一部分的情况，比如只写了 4K，就宕机了，这种情况叫做部分写失效（partial page write），可能会导致数据丢失。



我们不是有 redo log 吗？但是有个问题，如果这个页本身已经损坏了，用它来做崩溃恢复是没有意义的。所以在对于应用 redo log 之前，需要一个页的副本。如果出现了写入失效，就用页的副本来还原这个页，然后再应用 redo log。这个页的副本就是 double write，InnoDB 的双写技术。通过它实现了数据页的可靠性。



跟 redo log 一样，double write 由两部分组成，一部分是内存的 double write，一个部分是磁盘上的 double write。因为 double write 是顺序写入的，不会带来很大的开销。

在默认情况下，所有的表共享一个系统表空间，这个文件会越来越大，而且它的空间不会收缩。





独占表空间 file-per-table tablespaces

我们可以让每张表独占一个表空间。这个开关通过 innodb_file_per_table 设置，默认开启。

SHOW VARIABLES LIKE 'innodb_file_per_table';

开启后，则每张表会开辟一个表空间，这个文件就是数据目录下的 ibd 文件（例如/var/lib/mysql/gupao/user_innodb.ibd），存放表的索引和数据。但是其他类的数据，如回滚（undo）信息，插入缓冲索引页、系统事务信息，二次写缓冲（Double write buffer）等还是存放在原来的共享表空间内。



通用表空间 general tablespaces

通用表空间也是一种共享的表空间，跟 ibdata1 类似。可以创建一个通用的表空间，用来存储不同数据库的表，数据路径和文件可以自定义。语法：

create tablespace ts2673 add datafile '/var/lib/mysql/ts2673.ibd' file_block_size= 16 K engine = innodb ;

在创建表的时候可以指定表空间，用 ALTER 修改表空间可以转移表空间。

create table t2673(id integer) tablespace ts2673;

不同表空间的数据是可以移动的。删除表空间需要先删除里面的所有表：



临时表空间 temporary tablespaces

存储临时表的数据，包括用户创建的临时表，和磁盘的内部临时表。对应数据目录下的 ibtmp1 文件。当数据服务器正常关闭时，该表空间被删除，下次重新产生。



Undo log

undo log（撤销日志或回滚日志）记录了事务发生之前的数据状态（不包括 select）。

如果修改数据时出现异常，可以用 undo log 来实现回滚操作（保持原子性）。在执行 undo 的时候，仅仅是将数据从逻辑上恢复至事务之前的状态，而不是从物理页面上操作实现的，属于逻辑格式的日志。

redo Log 和 undo Log 与事务密切相关，统称为事务日志。

undo Log 的数据默认在系统表空间 ibdata1 文件中，因为共享表空间不会自动收缩，也可以单独创建一个 undo 表空间



BingLog

https://dev.mysql.com/doc/refman/5.7/en/binary-log.html



binlog 以事件的形式记录了所有的 DDL 和 DML 语句（因为它记录的是操作而不是数据值，属于逻辑日志），可以用来做主从复制和数据恢复。

跟 redo log 不一样，它的文件内容是可以追加的，没有固定大小限制。

在开启了 binlog 功能的情况下，我们可以把 binlog 导出成 SQL 语句，把所有的操作重放一遍，来实现数据的恢复。

binlog 的另一个功能就是用来实现主从复制，它的原理就是从服务器读取主服务器的 binlog，然后执行一遍。

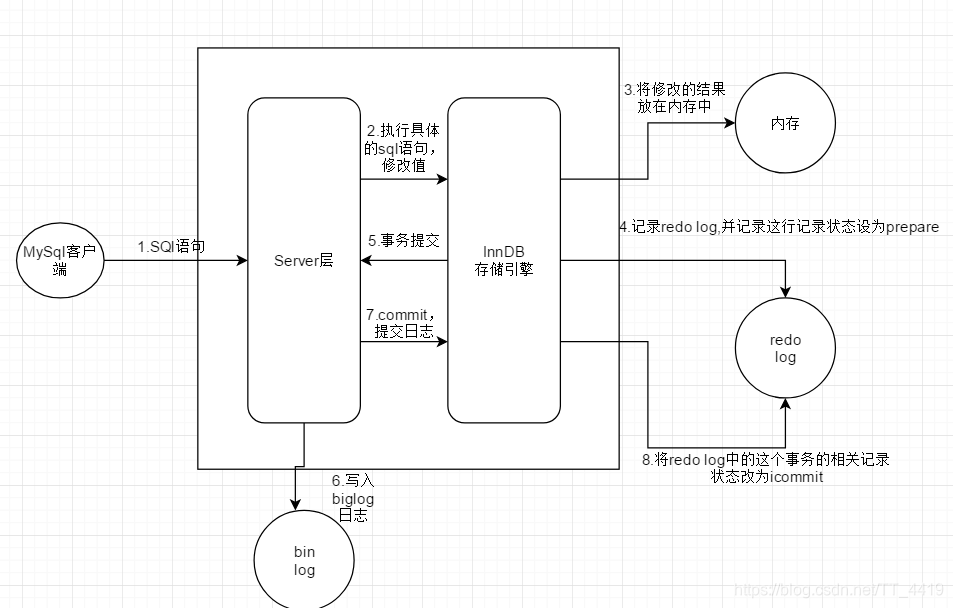

整体执行SQL过程
