Android系统的启动流程(一):进入Zygote进程的初始化

Android系统的启动流程

概要

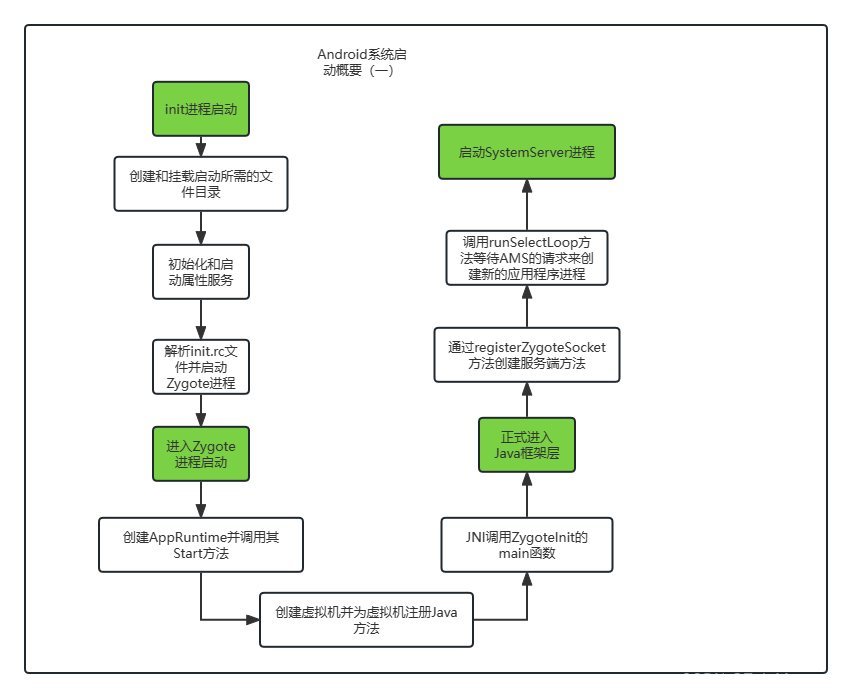

本篇文章主要是从Android系统启动电源开始介绍到程序运行到Java框架层并且完成Zygote进程的启动为止。下面先给出一张简单的概要图,本篇文章将会从源码进行分析Android的部分启动流程,这里的源码来自于AndroidCodeSearch,截止至2023年6月7日的最新代码。
在这里插入图片描述

引入init进程

很显然Android系统从上电开始也不是一下子就会跳入init进程的,与电脑一样,需要借助引导程序来进入,我们首先来了解Android系统启动流程的前几步:

  1. 启动电源以及系统启动:从ROM中加载引导程序BootLoader进RAM中运行。
  2. 引导程序BootLoader:引导程序BootLoader将系统OS拉起来运行。
  3. Linux内核启动:启动Linux内核,进行设置缓存等操作。完成内核设置后,它会在系统文件中寻找init.rc文件,然后启动init进程。
  4. init进程启动:init进程做的工作比较多,主要是初始化,启动属性服务,然后启动init进程。

init进程启动过程

什么是init进程

init进程是Android系统中用户空间的第一个进程,进程号为1,是Android系统启动流程中一个关键的步骤,作为第一个进程,他被赋予了许多重要的工作流程。init进程是由多个源文件共同组成的。

init进程的入口函数

我们可以进入镜像网站查看Android系统的源码,init目录下的所有文件就组成了init进程的整体,它的main.cpp文件就是它的入口函数:

using namespace android::init;

int main(int argc, char** argv) {
#if __has_feature(address_sanitizer)
    __asan_set_error_report_callback(AsanReportCallback);
#elif __has_feature(hwaddress_sanitizer)
    __hwasan_set_error_report_callback(AsanReportCallback);
#endif
    // Boost prio which will be restored later
    setpriority(PRIO_PROCESS, 0, -20);
    if (!strcmp(basename(argv[0]), "ueventd")) {
        return ueventd_main(argc, argv);
    }

    if (argc > 1) {
        if (!strcmp(argv[1], "subcontext")) {
            android::base::InitLogging(argv, &android::base::KernelLogger);
            const BuiltinFunctionMap& function_map = GetBuiltinFunctionMap();

            return SubcontextMain(argc, argv, &function_map);
        }

        if (!strcmp(argv[1], "selinux_setup")) {
            return SetupSelinux(argv);
        }

        if (!strcmp(argv[1], "second_stage")) {
            return SecondStageMain(argc, argv);
        }
    }

    return FirstStageMain(argc, argv);
}

这里截取了部分代码,main函数里做的就是根据传入的参数来决定进入哪个初始化函数,最终会先调用FirstStageMain,然后调用SetupSelinux,最后是调用SecondStageMain函数,完成了这整个入口函数。

这里由于篇幅原因,我们就不再深究一些细节,总的来说,init的入口函数做了许多事情,我们关注最重要的几点:

  1. 在FirstStageMain中创建和挂载启动所需的文件目录,都是系统运行时目录,顾名思义就是只有在系统运行时才存在的目录,具体代码如下:

    ....
     // Clear the umask.
    umask(0);//清空mask,是为了赋予所有权限

    CHECKCALL(clearenv());
    CHECKCALL(setenv("PATH", _PATH_DEFPATH, 1));
    CHECKCALL(mount("tmpfs", "/dev", "tmpfs", MS_NOSUID, "mode=0755"));
    CHECKCALL(mkdir("/dev/pts", 0755));//mkdir是创建文件夹的指令
    CHECKCALL(mkdir("/dev/socket", 0755));
    CHECKCALL(mkdir("/dev/dm-user", 0755));
    CHECKCALL(mount("devpts", "/dev/pts", "devpts", 0, NULL));
    ....

  2. 在SecondStageMain中通过调用函数来初始化属性系统:

    ....
    PropertyInit();//初始化属性系统
    ....

  3. 接着继续在SecondStageMain设置信号处理函数,然后启动属性服务

    ...
    InstallSignalFdHandler(&epoll);//设置信号处理函数
    InstallInitNotifier(&epoll);
    StartPropertyService(&property_fd);//启动属性服务
    ...


    这里介绍一下什么是信号处理函数。信号处理函数主要是为了防止init进程的子进程成为僵尸进程,为了防止僵尸进程的出现,系统就会在子进程暂停和终止时发出SIGCHLD信号,而设置的信号处理函数就会接受这个信号。

  4. 然后SecondStageMain中会调用引导函数,解析init.rc配置文件

    ...
    ActionManager& am = ActionManager::GetInstance();
    ServiceList& sm = ServiceList::GetInstance();

    LoadBootScripts(am, sm);//调用引导函数
    ...


    可以看到这里调用了LoadBootScripts函数,实际上这个LoadBootScripts函数会解析init.rc文件:

    static void LoadBootScripts(ActionManager& action_manager, ServiceList& service_list) {
    Parser parser = CreateParser(action_manager, service_list);

    std::string bootscript = GetProperty("ro.boot.init_rc", "");
    if (bootscript.empty()) {
        parser.ParseConfig("/system/etc/init/hw/init.rc");//1
        if (!parser.ParseConfig("/system/etc/init")) {
            late_import_paths.emplace_back("/system/etc/init");
        }
        // late_import is available only in Q and earlier release. As we don't
        // have system_ext in those versions, skip late_import for system_ext.
        parser.ParseConfig("/system_ext/etc/init");
        if (!parser.ParseConfig("/vendor/etc/init")) {
            late_import_paths.emplace_back("/vendor/etc/init");
        }
        if (!parser.ParseConfig("/odm/etc/init")) {
            late_import_paths.emplace_back("/odm/etc/init");
        }
        if (!parser.ParseConfig("/product/etc/init")) {
            late_import_paths.emplace_back("/product/etc/init");
        }
    } else {
        parser.ParseConfig(bootscript);
    }


}
```
这里的注释一处就调用Parse进行了对.rc文件的解析,这个init.rc文件实际上就是AIL(Android Init Language)文件,是用来初始化Android系统的语言,我们会在后面看这个文件做了什么。

其实到这里为止,我们就已经看完了大部分init进程干的事情,接下来看它的解析init.rc文件的流程。

解析init.rc

这里我们打开system/core/rootdir/init.rc文件并截取一部分:

# It is recommended to put unnecessary data/ initialization from post-fs-data
# to start-zygote in device's init.rc to unblock zygote start.
on zygote-start && property:ro.crypto.state=unencrypted
    wait_for_prop odsign.verification.done 1
    # A/B update verifier that marks a successful boot.
    exec_start update_verifier_nonencrypted
    start statsd
    start netd
    start zygote
    start zygote_secondary

on zygote-start && property:ro.crypto.state=unsupported
    wait_for_prop odsign.verification.done 1
    # A/B update verifier that marks a successful boot.
    exec_start update_verifier_nonencrypted
    start statsd
    start netd
    start zygote
    start zygote_secondary

on zygote-start && property:ro.crypto.state=encrypted && property:ro.crypto.type=file
    wait_for_prop odsign.verification.done 1
    # A/B update verifier that marks a successful boot.
    exec_start update_verifier_nonencrypted
    start statsd
    start netd
    start zygote
    start zygote_secondary

实际上对这个AIL语言,笔者也不是很了解,这里就只需要了解它大致干了什么就行,可以看到在这里频繁地出现了zygote-start 这个语句,大致就可以分析出这个init.rc文件中将会启动zygote进程,这也是Android系统中一个特殊的进程,所以我们可以理解为解析init.rc这个文件过程中就会启动Zygote进程。

总结init进程

上面就是init进程主要干了什么事情,在这里我们就可以先总结一下:

    1. 首先创建和挂载启动所需的文件目录
    1. 接着初始化和启动属性服务,设置信号处理函数
    1. 最后解析init.rc文件,这个过程中将会启动Zygote进程

什么是Zygote进程

在Android系统中,Zygote进程(Zygote process)是一个特殊的进程,它是应用程序的孵化器(orphanage)和模板进程(template process)。它在系统启动时被初始化,作为应用程序的起点,负责创建和管理其他应用程序进程。

Zygote进程的主要功能包括:

  1. 预加载类和资源:Zygote进程在启动过程中会预加载一些常用的类和资源,以加速应用程序的启动速度。这样,在创建新的应用程序进程时,可以通过复制Zygote进程的内存空间来避免重新加载这些类和资源,从而提高应用程序的启动性能。

  2. 创建应用程序进程:当系统接收到要运行一个新的应用程序的请求时,Zygote进程会作为模板进程,通过复制自身的内存空间来创建一个新的应用程序进程。这样,新的应用程序进程将继承Zygote进程的状态和资源,从而加速应用程序的启动过程。

  3. 分配应用程序的虚拟机(VM):每个应用程序进程都有自己的虚拟机实例。Zygote进程在创建应用程序进程时,会为该进程分配一个独立的虚拟机,以便应用程序可以在自己的虚拟机中执行代码。

  4. 处理系统共享库:Zygote进程会加载和管理系统共享库(shared library),以便应用程序可以共享这些库。这样,多个应用程序可以在内存中共享同一个系统库的实例,节省系统资源并提高运行效率。

通过使用Zygote进程,Android系统可以快速创建和启动应用程序进程,减少资源的重复加载和内存占用,提高应用程序的响应速度和性能。Zygote进程在系统启动时创建,并一直运行在后台,负责处理应用程序的孵化和管理工作。

Zygote进程的启动

Zygote的启动脚本

我们先来看Zygote进程的启动脚本,打开system/core/rootdir/init.zygote64.rc:

service zygote /system/bin/app_process64 -Xzygote /system/bin --zygote --start-system-server --socket-name=zygote
    class main
    priority -20
    user root
    group root readproc reserved_disk
    socket zygote stream 660 root system
    socket usap_pool_primary stream 660 root system
    onrestart exec_background - system system -- /system/bin/vdc volume abort_fuse
    onrestart write /sys/power/state on
    # NOTE: If the wakelock name here is changed, then also
    # update it in SystemSuspend.cpp
    onrestart write /sys/power/wake_lock zygote_kwl
    onrestart restart audioserver
    onrestart restart cameraserver
    onrestart restart media
    onrestart restart media.tuner
    onrestart restart netd
    onrestart restart wificond
    task_profiles ProcessCapacityHigh MaxPerformance
    critical window=${zygote.critical_window.minute:-off} target=zygote-fatal

其中定义了一个名为zygote的service,启动路径为/system/bin/app_process64,也就是对应第一行最开始的内容,后面的其与内容都是对这个service进行修饰的内容;除此之外我们还可以发现启动的类名为main,也就是第二行的内容。

这个文件中定义的东西也是AIL,所以也是需要进行解析的,解析之后,实际上就会启动路径下的的文件,再说具体一点,实际上是FrameWorks目录下的文件:frameworks/base/cmds/app_process/app_main.cpp,我们再看这个文件的内容:

	....
    if (zygote) {
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);
    } else if (!className.isEmpty()) {
        runtime.start("com.android.internal.os.RuntimeInit", args, zygote);
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");
    }
    ....

这里依旧截取最重要的部分,在这里将会先判断当前是否运行在Zygote进程中,如果是,就会调用runtime.start函数,为什么要先判断呢?因为Zygote进程都是通过fork自身来创建子进程的,这样Zygote以及它的子进程都可以进入app_main.cpp的main函数,因此需要区分进程。

接下来我们看这个runtime的start函数做了什么。

AndroidRuntime的start方法

实际上这个start方法主要就是用来进行JNI调用的,即在C++中调用Java方法,我们马上来看这个方法:

void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
	.....

    //const char* kernelHack = getenv("LD_ASSUME_KERNEL");
    //ALOGD("Found LD_ASSUME_KERNEL='%s'\n", kernelHack);

    /* start the virtual machine */
    JniInvocation jni_invocation;
    jni_invocation.Init(NULL);
    JNIEnv* env;
    if (startVm(&mJavaVM, &env, zygote, primary_zygote) != 0) { //1 启动虚拟机
        return;
    }
    onVmCreated(env); //2 创建虚拟机

    /*
     * Register android functions.
     */
    if (startReg(env) < 0) { //3 注册Java方法
        ALOGE("Unable to register all android natives\n");
        return;
    }

    /*
     * We want to call main() with a String array with arguments in it.
     * At present we have two arguments, the class name and an option string.
     * Create an array to hold them.
     */
    jclass stringClass;
    jobjectArray strArray;
    jstring classNameStr;

    stringClass = env->FindClass("java/lang/String");
    assert(stringClass != NULL);
    strArray = env->NewObjectArray(options.size() + 1, stringClass, NULL);
    assert(strArray != NULL);
    classNameStr = env->NewStringUTF(className);//4 获得类名
    assert(classNameStr != NULL);
    env->SetObjectArrayElement(strArray, 0, classNameStr);

    for (size_t i = 0; i < options.size(); ++i) {
        jstring optionsStr = env->NewStringUTF(options.itemAt(i).string());
        assert(optionsStr != NULL);
        env->SetObjectArrayElement(strArray, i + 1, optionsStr);
    }

    /*
     * Start VM.  This thread becomes the main thread of the VM, and will
     * not return until the VM exits.
     */
    char* slashClassName = toSlashClassName(className != NULL ? className : "");
    jclass startClass = env->FindClass(slashClassName); //5 找到类名对应的类--ZygoteInit
    if (startClass == NULL) {
        ALOGE("JavaVM unable to locate class '%s'\n", slashClassName);
        /* keep going */
    } else {
        jmethodID startMeth = env->GetStaticMethodID(startClass, "main",
            "([Ljava/lang/String;)V");//6 找到对应类的main方法
        if (startMeth == NULL) {
            ALOGE("JavaVM unable to find main() in '%s'\n", className);
            /* keep going */
        } else {
            env->CallStaticVoidMethod(startClass, startMeth, strArray);//7 调用找到的main方法,从这里开始也进入了Java框架层

#if 0
            if (env->ExceptionCheck())
                threadExitUncaughtException(env);
#endif
        }
    }
	......
}

依旧是看重点,代码中我已经进行了一定的注释,总的来说之前提到的runtime.start(“com.android.internal.os.ZygoteInit”, args, zygote)干的事情就是:

  1. 启动JVM虚拟机
  2. 注册Java方法,用于JNI调用
  3. 找到对应的类名,也就是ZygoteInit
  4. 找到对应的类和main方法
  5. 调用这个找到的main方法

所以说,这么一套下来最后是会调用ZygoteInit这个Java类,实际上这也意味着启动正式进入到了Java层而不是之前的C++层

进入Java层-ZygoteInit的main方法

上面说到我们正式进入到了Java层了,接下来就来看ZygoteInit的main方法:

public static void main(String[] argv) {
        ....
        try {
           .....
            boolean startSystemServer = false;
            String zygoteSocketName = "zygote";
            String abiList = null;
            boolean enableLazyPreload = false;
            for (int i = 1; i < argv.length; i++) {
                if ("start-system-server".equals(argv[i])) {
                    startSystemServer = true;
                } else if ("--enable-lazy-preload".equals(argv[i])) {
                    enableLazyPreload = true;
                } else if (argv[i].startsWith(ABI_LIST_ARG)) {
                    abiList = argv[i].substring(ABI_LIST_ARG.length());
                } else if (argv[i].startsWith(SOCKET_NAME_ARG)) {
                    zygoteSocketName = argv[i].substring(SOCKET_NAME_ARG.length());
                } else {
                    throw new RuntimeException("Unknown command line argument: " + argv[i]);
                }
            }

 			......
            Zygote.initNativeState(isPrimaryZygote);

            ZygoteHooks.stopZygoteNoThreadCreation();

            zygoteServer = new ZygoteServer(isPrimaryZygote);//1

            if (startSystemServer) {
                Runnable r = forkSystemServer(abiList, zygoteSocketName, zygoteServer);//2


                if (r != null) {
                    r.run();
                    return;
                }
            }

            Log.i(TAG, "Accepting command socket connections");


            caller = zygoteServer.runSelectLoop(abiList);//3
        } catch (Throwable ex) {
            Log.e(TAG, "System zygote died with fatal exception", ex);
            throw ex;
        } finally {
            if (zygoteServer != null) {
                zygoteServer.closeServerSocket();
            }
        }
		.....
    }

这里我们还是看重点,主要就是上面标注出来的三处注释处,注释一处调用了:zygoteServer = new ZygoteServer(isPrimaryZygote),这个方法将会创建出一个zygoteServer,就是一个孵化器服务,同时构造方法内部会创建出一个Socket,这个显然是用来给其他进程调用的;注释二处的Runnable r = forkSystemServer(abiList, zygoteSocketName, zygoteServer)就是用来启动各种系统服务的;注释三处,zygoteServer孵化器服务就开始等待请求了,具体来说,是等待AMS(Activity Manger Server)的请求。

我们也对这个ZygoteInit的内容进行一些总结:

  1. 首先调用构造函数创建孵化器服务(Zygote)和端口
  2. 然后开启各种各样的系统服务
  3. 最后孵化器服务(zygoteServer)开始进行等待AMS的请求

总结从开机到进入Zygote进程的初始化部分

那么到这里为止,我们已经进入到了Java框架层的第一个方法了,现在我们开始从开机开始阶段性总结一下目前为止的流程:

  1. 首先开机上电,执行引导程序,完成Linux层的初始化,然后进入到了init流程
  2. init流程中将系统文件进行了创建和挂载,初始化和启动属性服务,设置信号处理函数,最后就开始解析init.rc文件
  3. 解析init.rc文件时将会最终调用到frameworks/base/cmds/app_process/app_main.cpp的main函数
  4. 在这个app_main中最终会调用到AndroidRuntime.start对应的ZygoteInit的main方法,而实际上这个AndroidRuntime.start方法是JNI调用,它将会启动JVM并且注册Java方法,最后调用Java方法,在这里也就是ZygoteInit的main方法,完成了从C++层进入Java层
  5. ZygoteInit的main方法中创建并启动了zygote服务和其他的系统服务,最后zygote服务会等待AMS的请求
  • 4
    点赞
  • 13
    收藏
    觉得还不错? 一键收藏
  • 1
    评论

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
