在OpenWrt上使用udpxy同时实现在机顶盒和Potplayer等直播流软件观看IPTV直播的方法

一、需求背景

本文需要实现以下两个目标：

1. OpenWrt 接入光猫的 IPTV 口，电视机顶盒可通过接入路由器观看 IPTV
2. OpenWrt 使用 udpxy 提供直播源节目列表，可以使用Potplayer等直播流软件观看 IPTV 直播

参考文献：
单线融合IPTV到家庭局域网最简单的方法：路由+桥接混合模式
udpxy 是一个 IPTV 流转发工具,作为一个 UDP 到 HTTP 的组播流转发守护进程它将组播 UDP 流转发到 HTTP 客户端。

二、网络拓扑结构

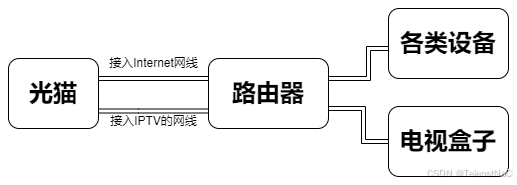

如上图所示，本文采用的是双线的连接方式，即使用两条网线连接光猫和路由器，分别提供访问Internet和接入IPTV的能力。之后再通过路由器分发路由，使各类设备可以正常上网和播放IPTV直播流，和电视盒子可以正常使用IPTV。

三、环境准备

1. 路由器的OpenWrt系统需要安装 udpxy 和 luci-app-udpxy，前者是提供组播能力的核心，即将IPTV的直播流转发到家庭网络的能力。后者是提供GUI的配置方式。
2. 路由器的OpenWrt系统需要支持VLAN设置能力（一般都是支持的）
3. 确认IPTV的VLAN ID（可与宽带师傅确认或者在网上寻找）
4. 寻找所在地区的运营商可用播放源

四、详细配置

1. OpenWrt配置IPTV

（1）配置br-lan启用vlan

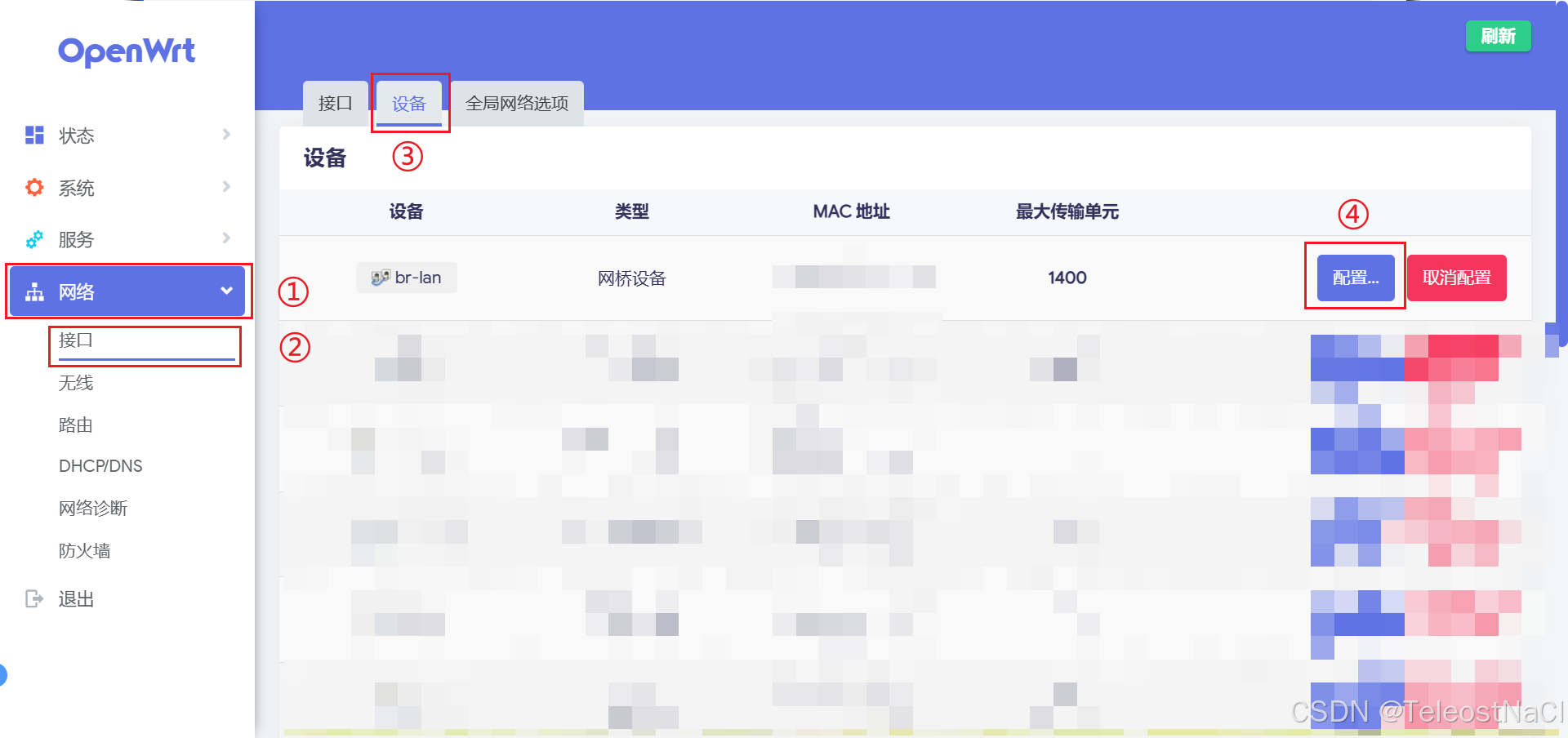

在luci中选择 网络 - 接口 - 设备 的配置菜单，点击br-lan的配置，修改vlan的配置

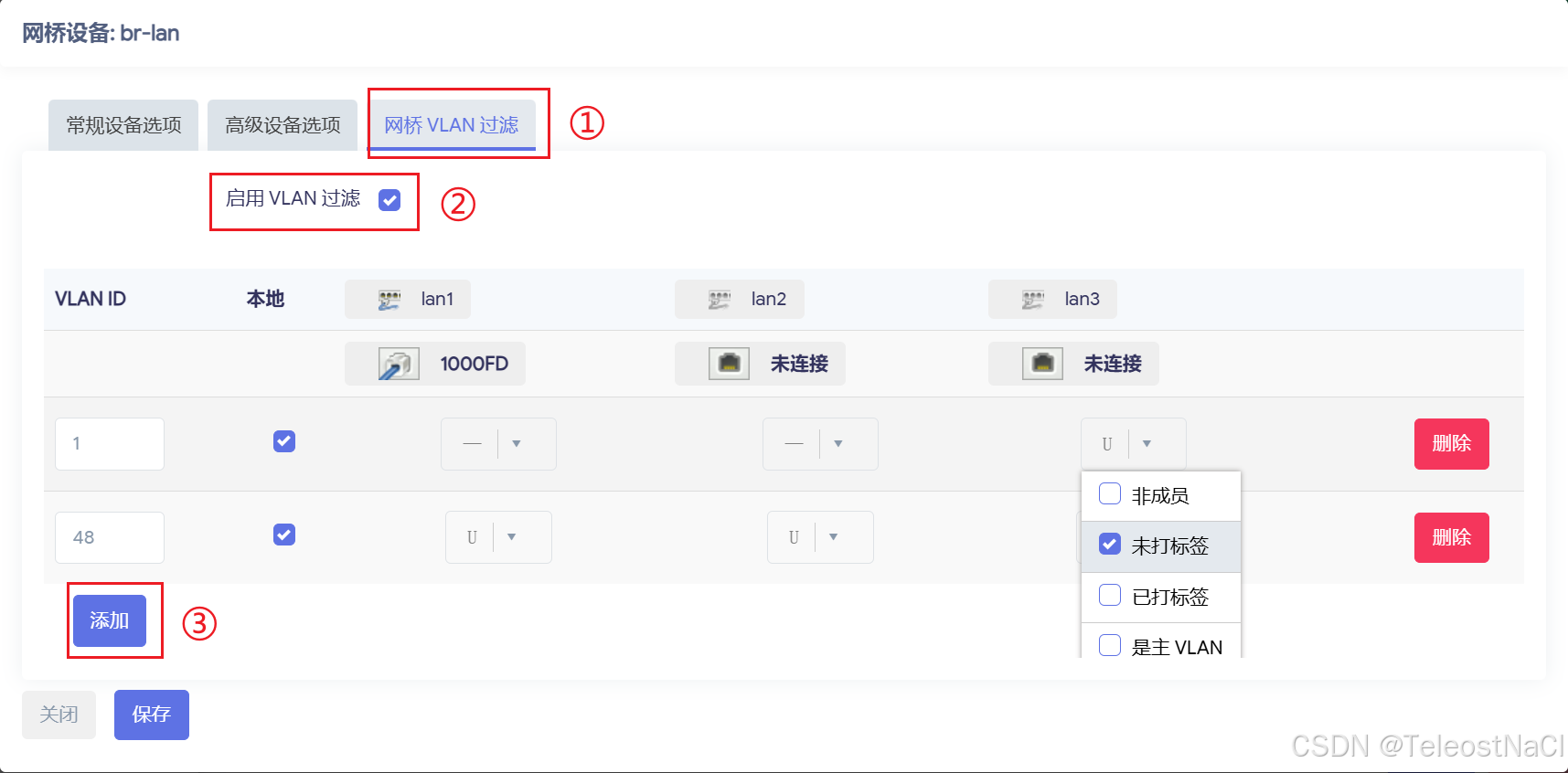

按以下步骤，切换到 网桥VLAN过滤，先 启用VLAN过滤，之后先添加两个VLAN。
br-lan是绑定所有lan口的网桥设备，默认由编译时的DTS文件确认，可以在 常规设备选项中的 网桥端口 进行选定网络端口。
首先确认lan口的顺序，以及需要给IPTV用的两个lan口，一个用于接入光猫的IPTV端口，另一个用于给电视机顶盒接入的端口。
本文使用的 lan1 和 lan2 口用于IPTV，IPTV的 VLAN ID 是48（前文提到可以找宽带师傅确认），按照如下进行配置。VLAN ID 1 是直接用于上网的配置（ID可以任意），即这里的lan3，设备接入这个网口可以直接使用。而VLAN ID 48就是IPTV的网络端口。
如果某个网络端口属于指定的VLAN，则选择 未打标签（untagged），而不属于的则选择 非成员。

需要注意的是，此处修改了 br-lan 的配置，要同时修改lan接口的配置，设备要从br-lan修改为br-lan.1，否则可能无法正常上网。

（2）增加IPTV的防火墙

在luci中选择 网络 - 防火墙 - 常规设置 的配置菜单，点击 添加 按钮进行添加IPTV的防火墙区域

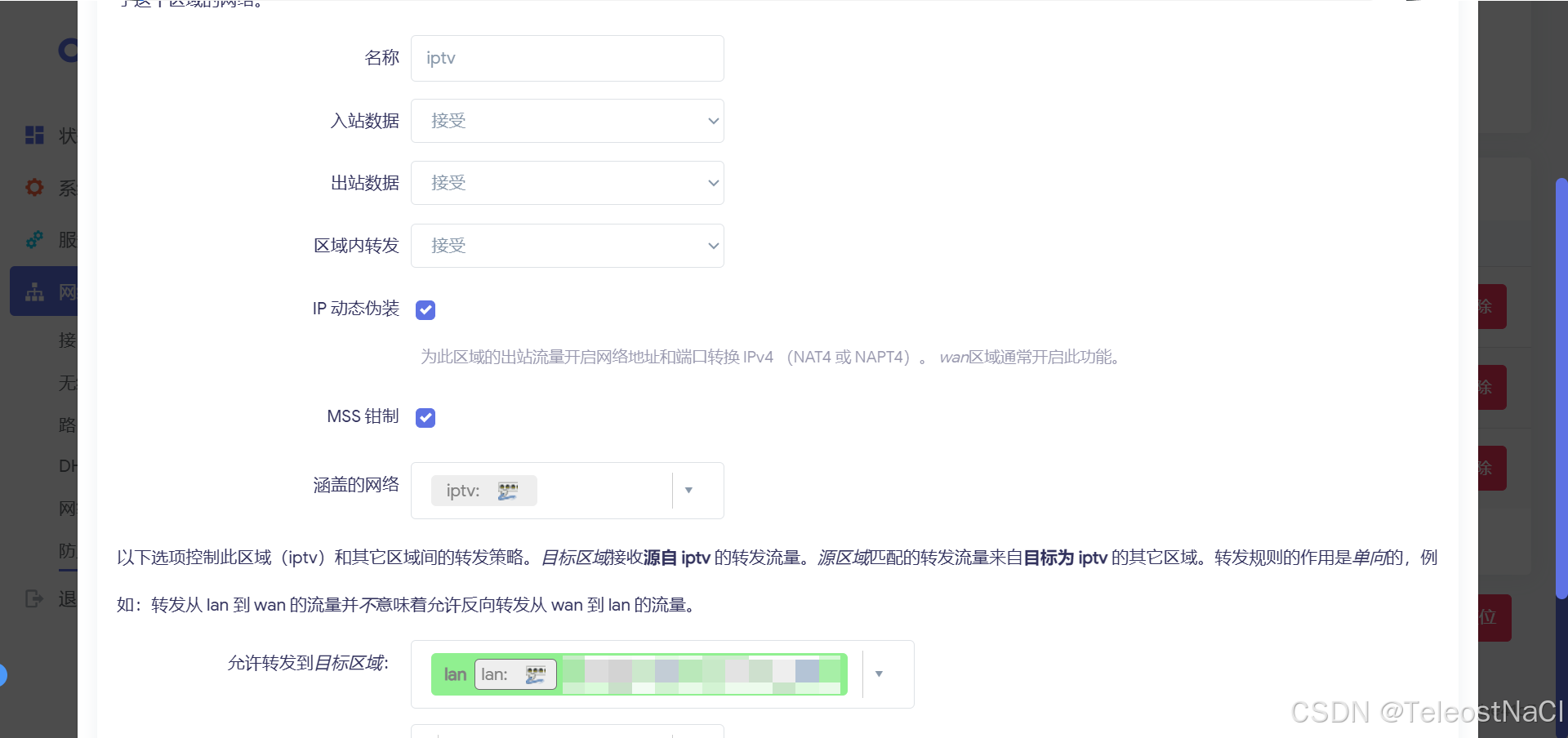

按如下方式进行配置，允许转发到目标区域 选择 lan 的防火墙区域，可以实现后面的IPTV组播到lan的网络中。（涵盖的网络可以等后面配置了接口之后进行选择）

（3）增加IPTV的接口

在luci中选择 网络 - 接口 - 接口 的配置菜单，点击 添加新接口... 进行新增IPTV的接口

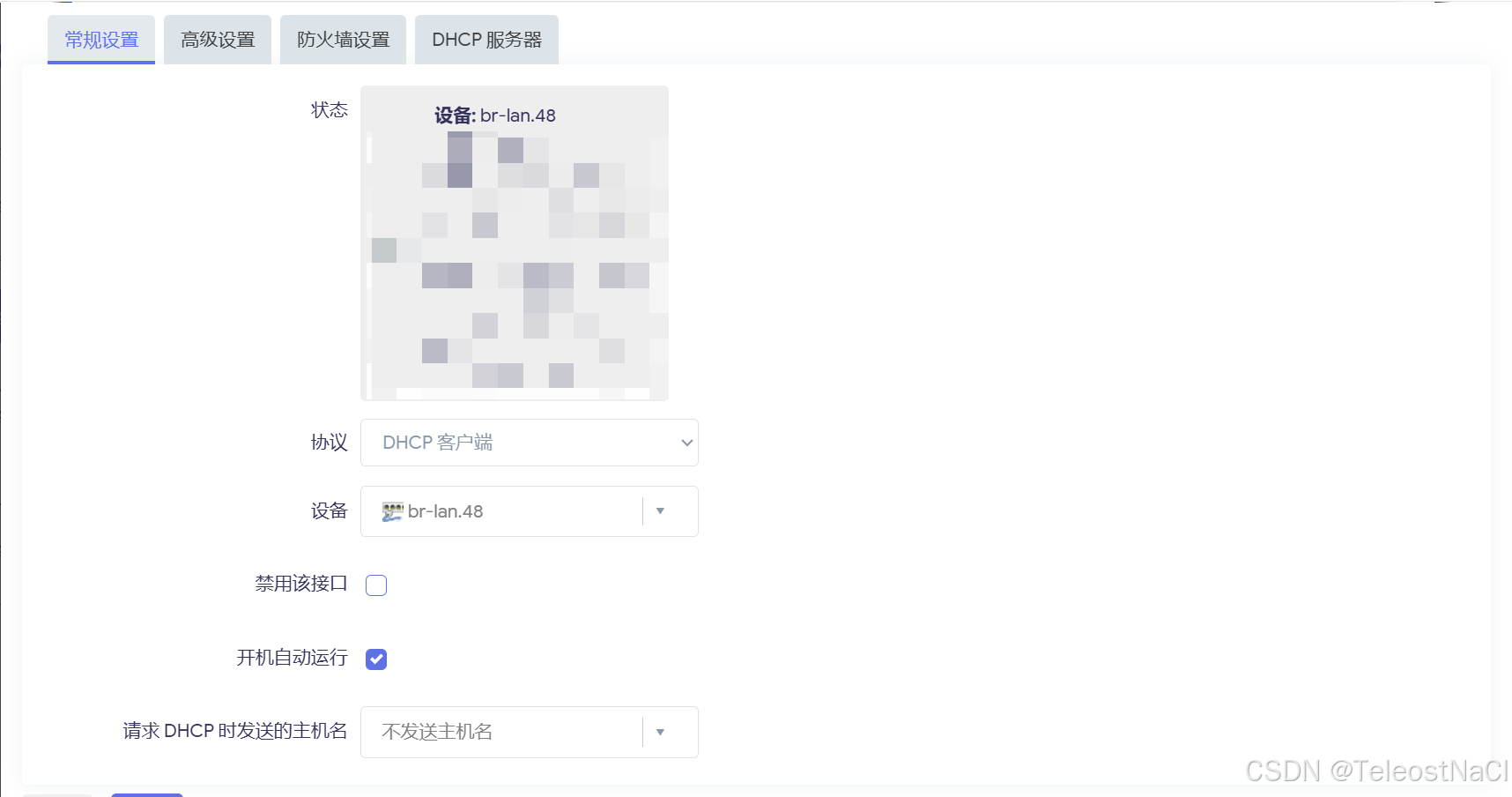

在常规设置中，协议 选择 DHCP客户端，设备选择刚刚建立的vlan设备，本文是 br-lan.48

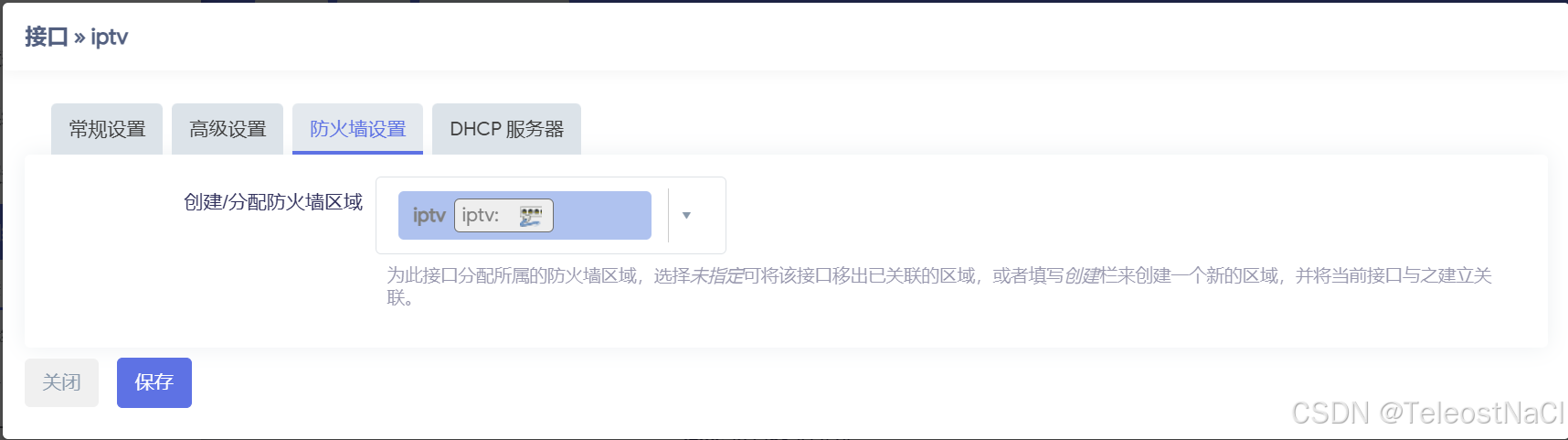

在防火墙设置中选择 刚刚建立的 IPTV 的防火墙

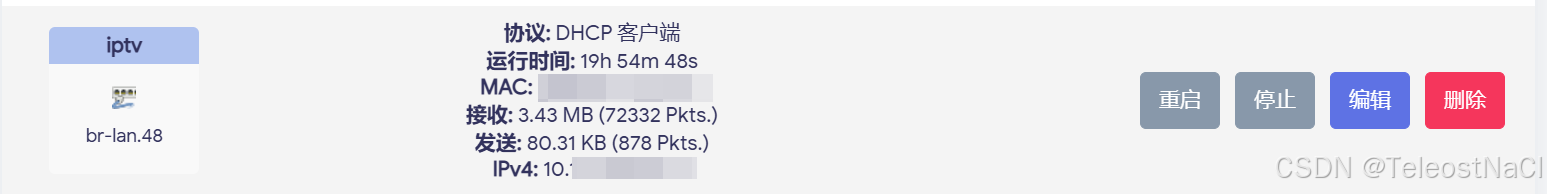

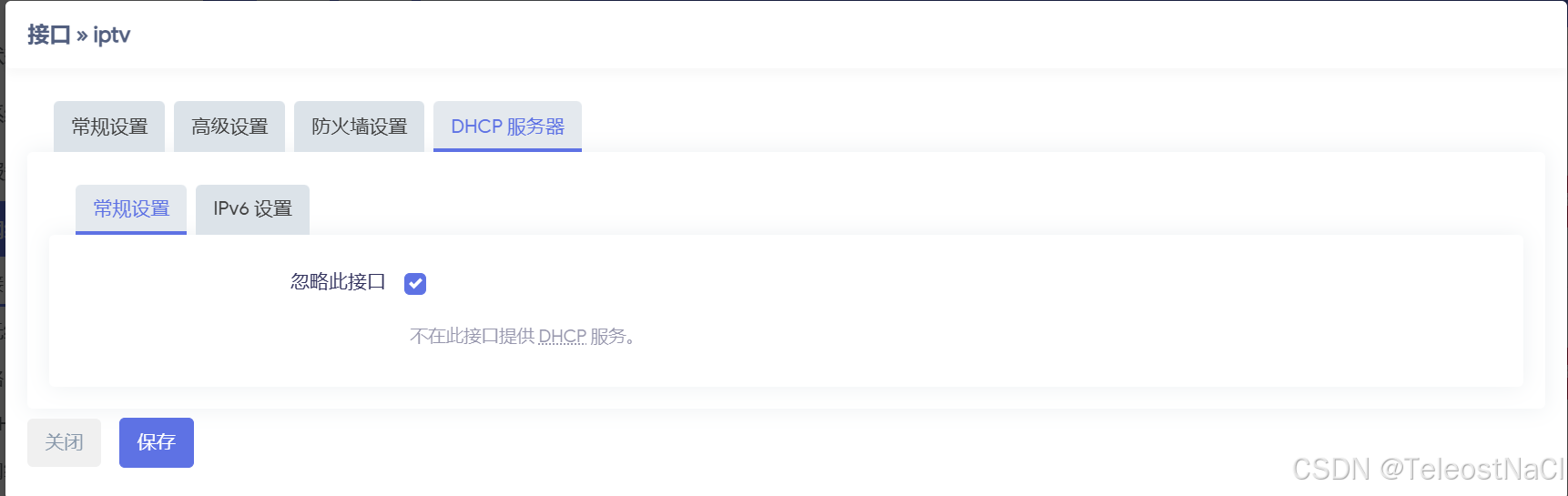

在DHCP服务器中选择 忽略此接口按以上步骤配置之后，建立了VLAN ID，防火墙，和接口之后，此时电视盒子接入路由器指定端口，即可正常播放IPTV的内容了，同时接口也会获得一个IP地址

2. OpenWrt配置udpxy

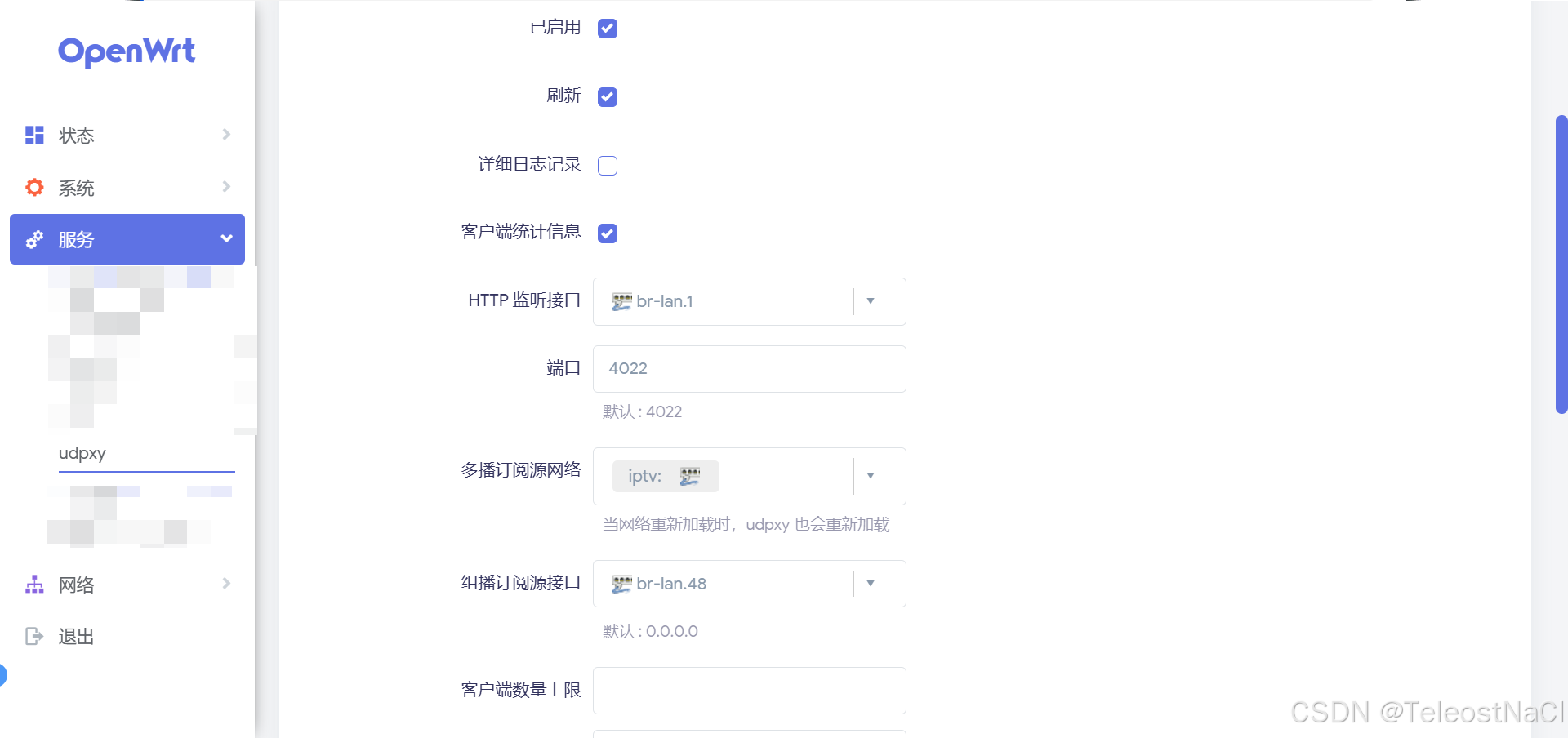

在luci中选择 服务 - udpxy 的配置菜单，选择 已启用 开启 udpxy 功能，HTTP 监听接口 选择网络的lan接口（即局域网接口），多播订阅源网络 和 组播订阅源接口 都是选择IPTV的接口，这样配置之后即可使用udpxy了

3. 增加udpxy的防火墙规则

为了保证lan区域可以正常与iptv区域通信，并使用udpxy，需要在luci中选择 网络 - 防火墙 - 常规设置 - 通信规则 的配置菜单增加以下三个防火墙规则。

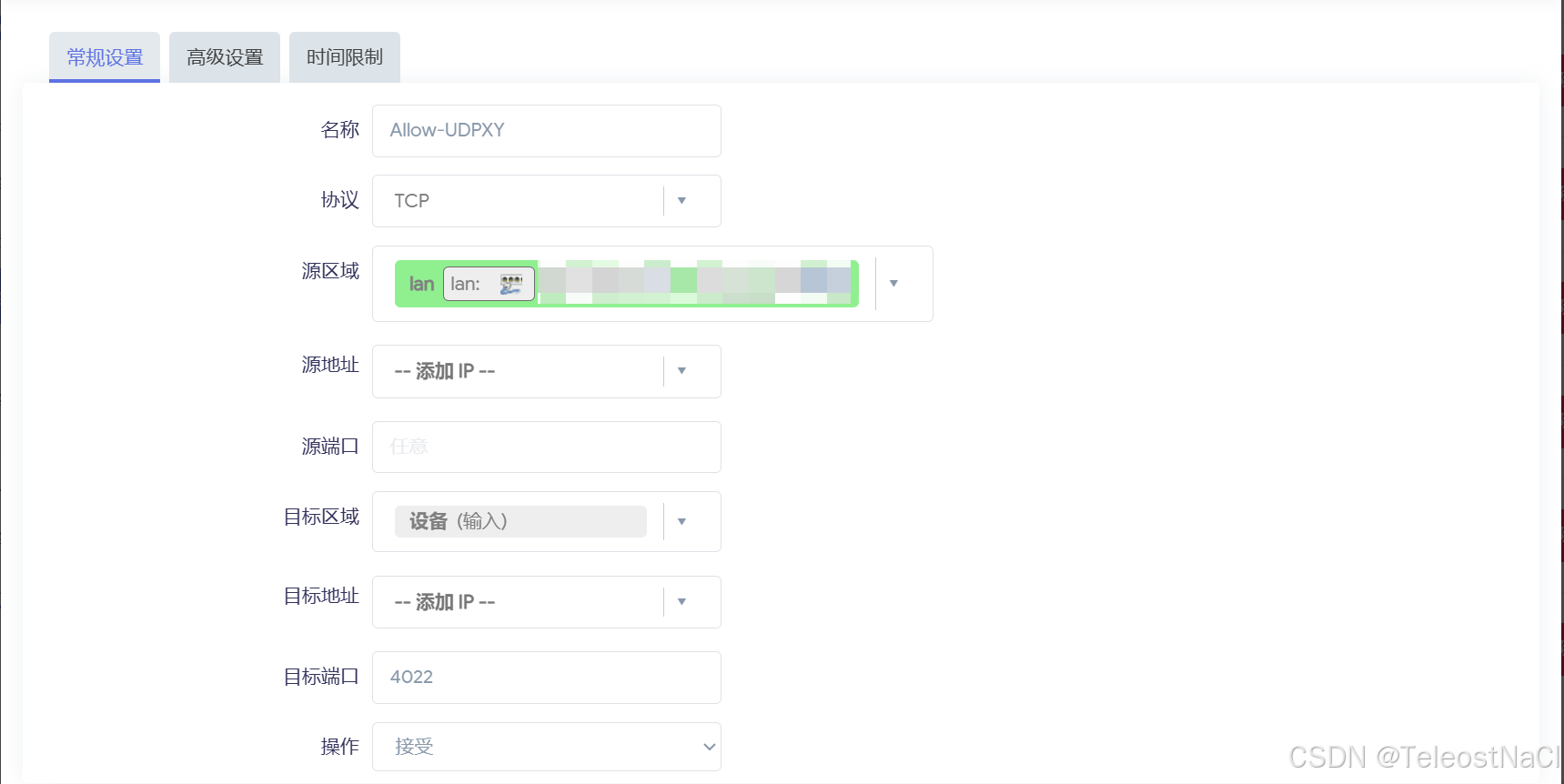

（1）Allow-UDPXY

协议选择TCP，源区域选择lan区域，目标口选择在udpxy配置的端口，操作选择接收

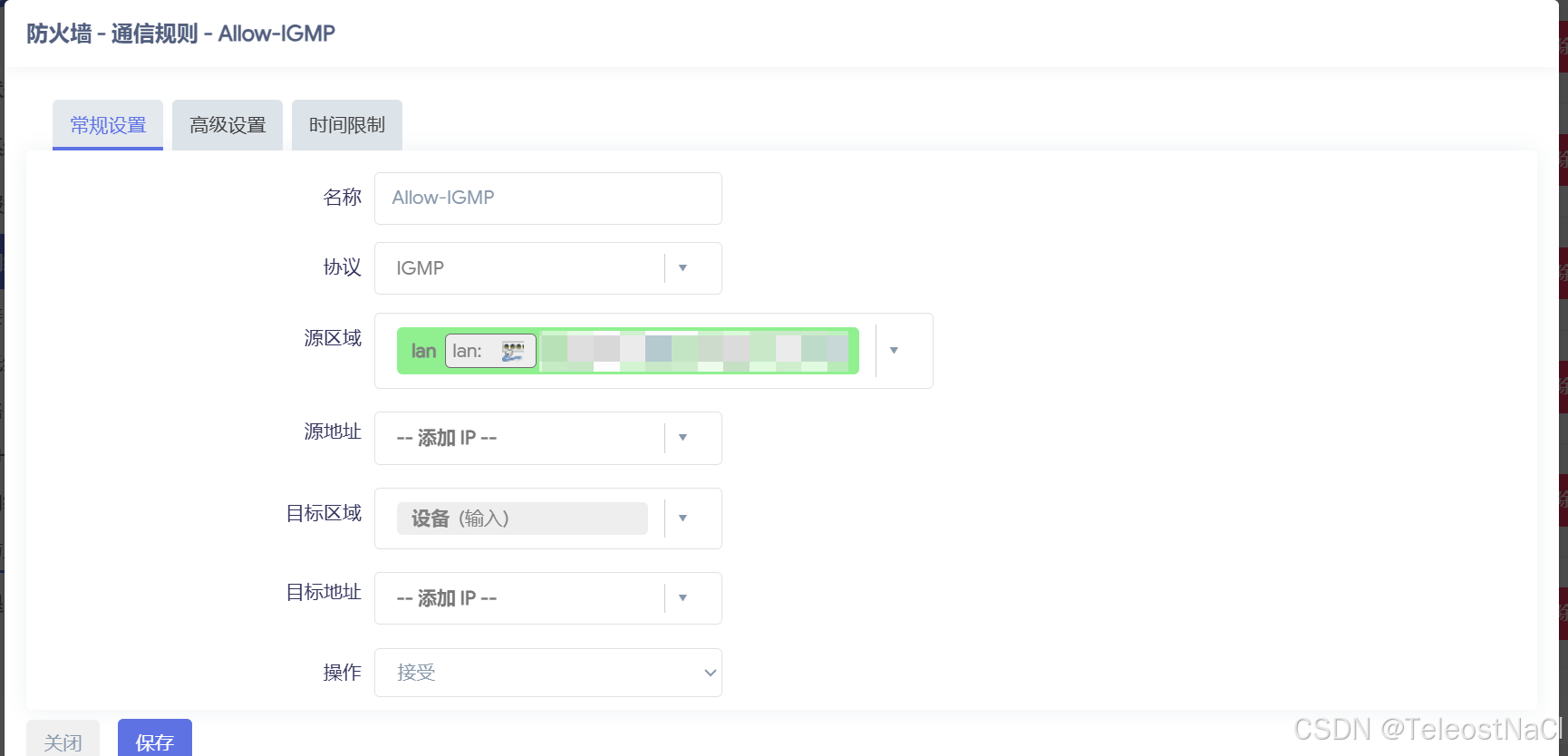

（2）Allow-IGMP

协议选择IGMP，源区域选择lan区域，操作选择接收

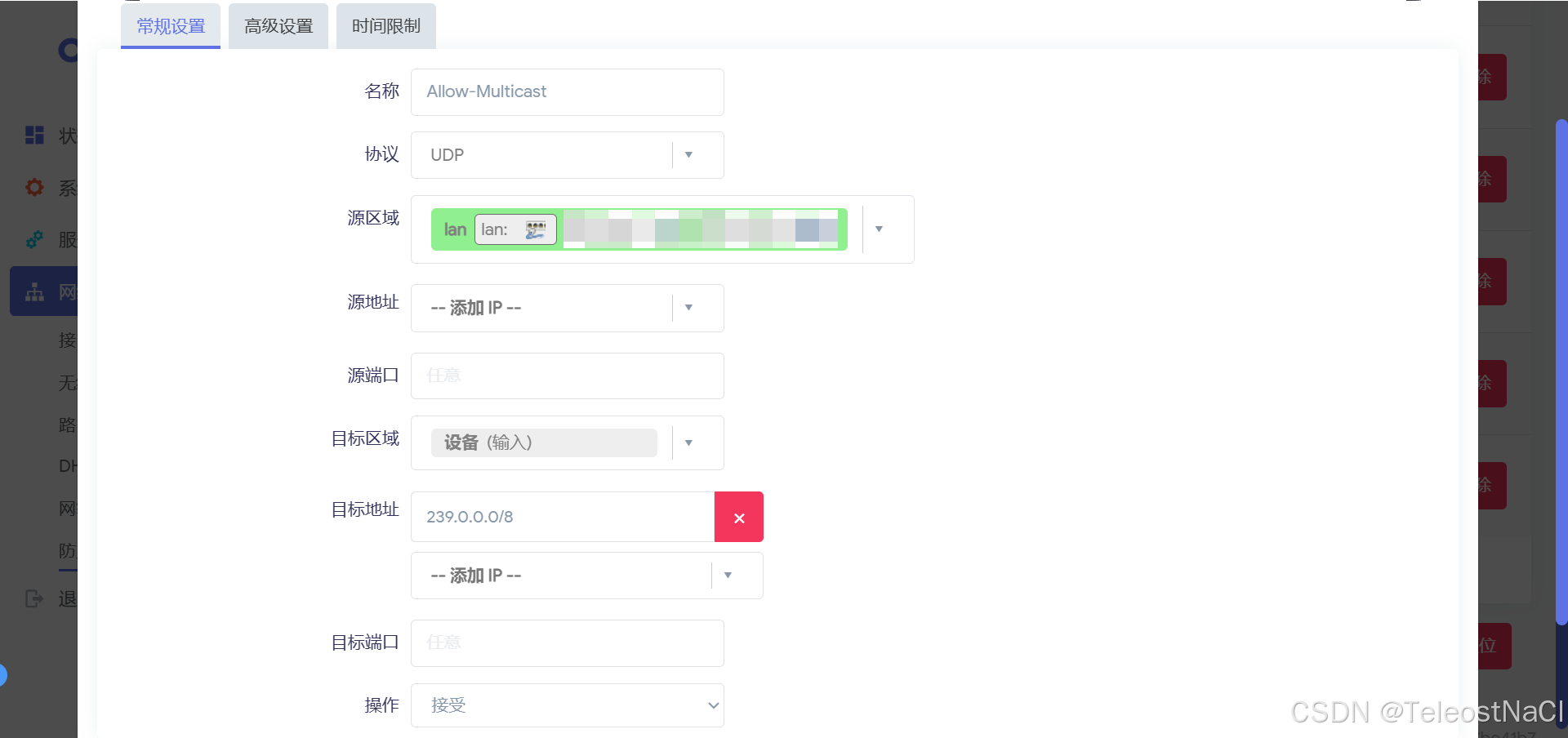

（3）Allow-Multicast

协议选择UDP，源区域选择lan区域，目标地址 需要根据IPTV的直播源的组播地址进行配置，本文使用的239.0.0.0/8，操作选择接收

4. 验证可用性

按如上配置之后，即可正常进行udpxy组播功能了。可以按如下方式进行验证

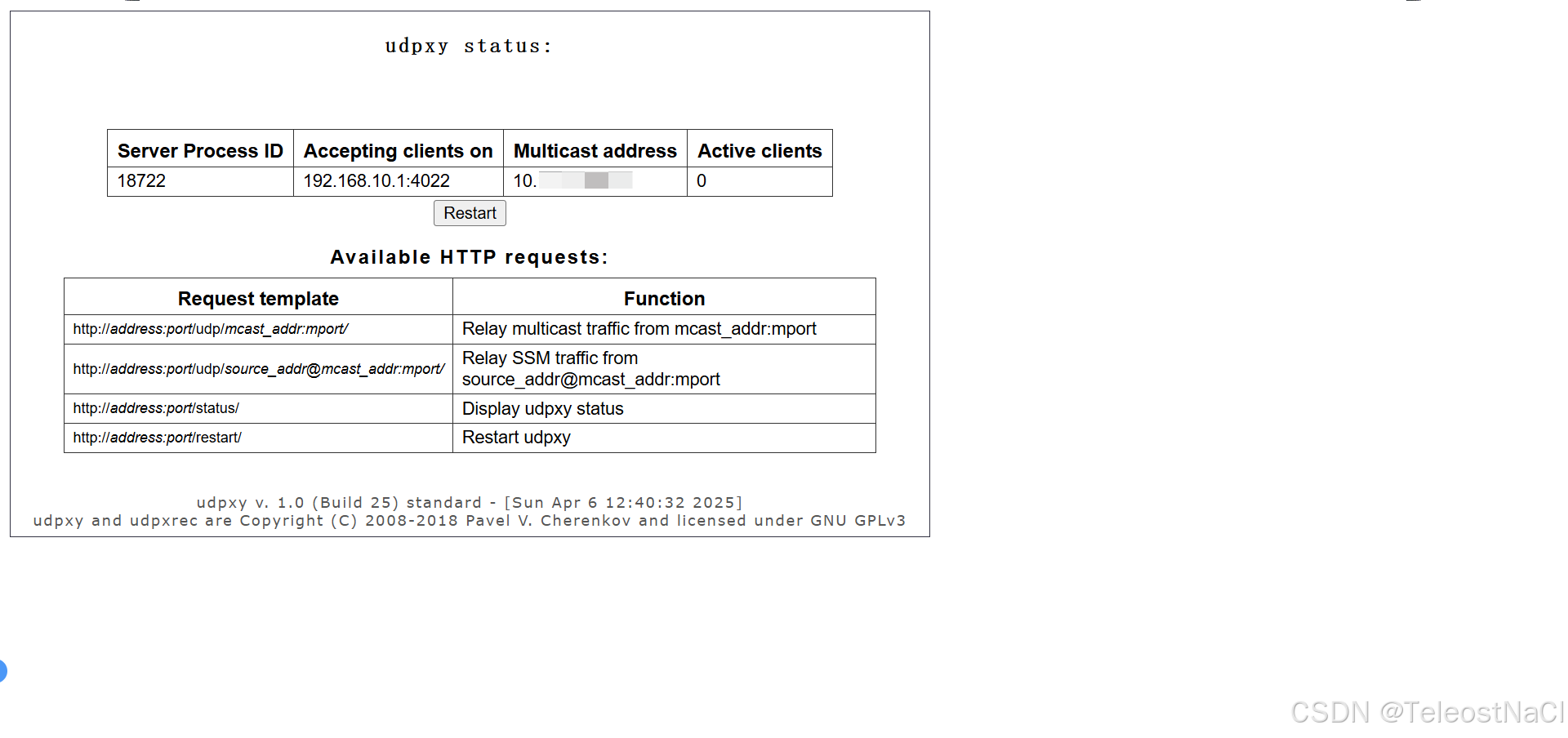

（1）登录 OpenWrt IP地址:udpxy端口/status 查看udpxy的状态

本文的使用的链接为http://192.168.10.1:4022/status，如果可以正常访问，则可以看到udpxy正在运行的状态，即为OpenWrt已经正常运行了。

（2）使用直播源地址进行验证

在网上寻找适用于本地的播放源地址，按照如下方式进行组装播放地址：
http://OpenWrt IP地址:udpxy端口/udp/组播地址
比如，文章使用CCTV1的地址：239.20.0.96:3016，则播放地址为：
http://192.168.10.1:4022/udp/239.20.0.96:3016

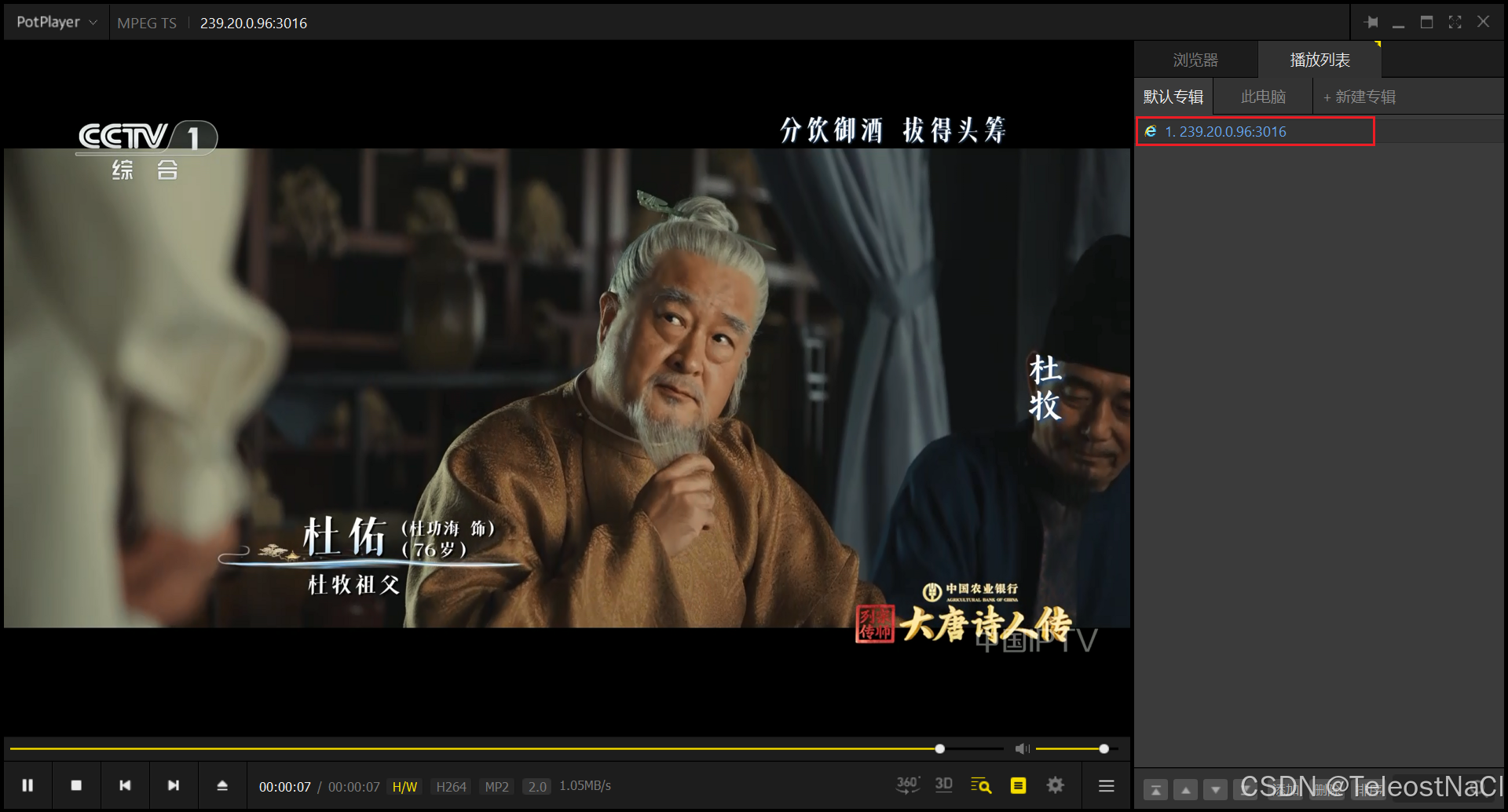

在Potplayer播放器中播放此地址，如果可以播放成功，则配置成功。

五、制作节目源列表

我们可以制作一个m3u格式的文件，将其放到OpenWrt提供的http服务中，里面记录了所有节目源的节目单，这样在Potplayer等播放器可以直接加载此节目单，无需记住每一个节目源，格式如下：

#EXTM3U

#EXTINF:-1,节目名1
http://OpenWrt IP地址:udpxy/udp/节目源1
#EXTINF:-1,节目名2
http://OpenWrt IP地址:udpxy/udp/节目源2
#EXTINF:-1,节目名3
http://OpenWrt IP地址:udpxy/udp/节目源3
...
#EXTINF:-1,节目名n
http://OpenWrt IP地址:udpxy/udp/节目源n

例如以CCTV1 为例，将有如下文件

#EXTM3U

#EXTINF:-1,CCTV1
http://192.168.10.1:4022/udp/239.10.0.202:1025
#EXTINF:-1,CCTV1
http://192.168.10.1:4022/udp/239.20.0.104:2006
#EXTINF:-1,CCTV1FHD
http://192.168.10.1:4022/udp/239.20.0.96:3016
#EXTINF:-1,CCTV1超清
http://192.168.10.1:4022/udp/239.10.0.48:1025
#EXTINF:-1,CCTV1高清
http://192.168.10.1:4022/udp/239.10.0.114:1025

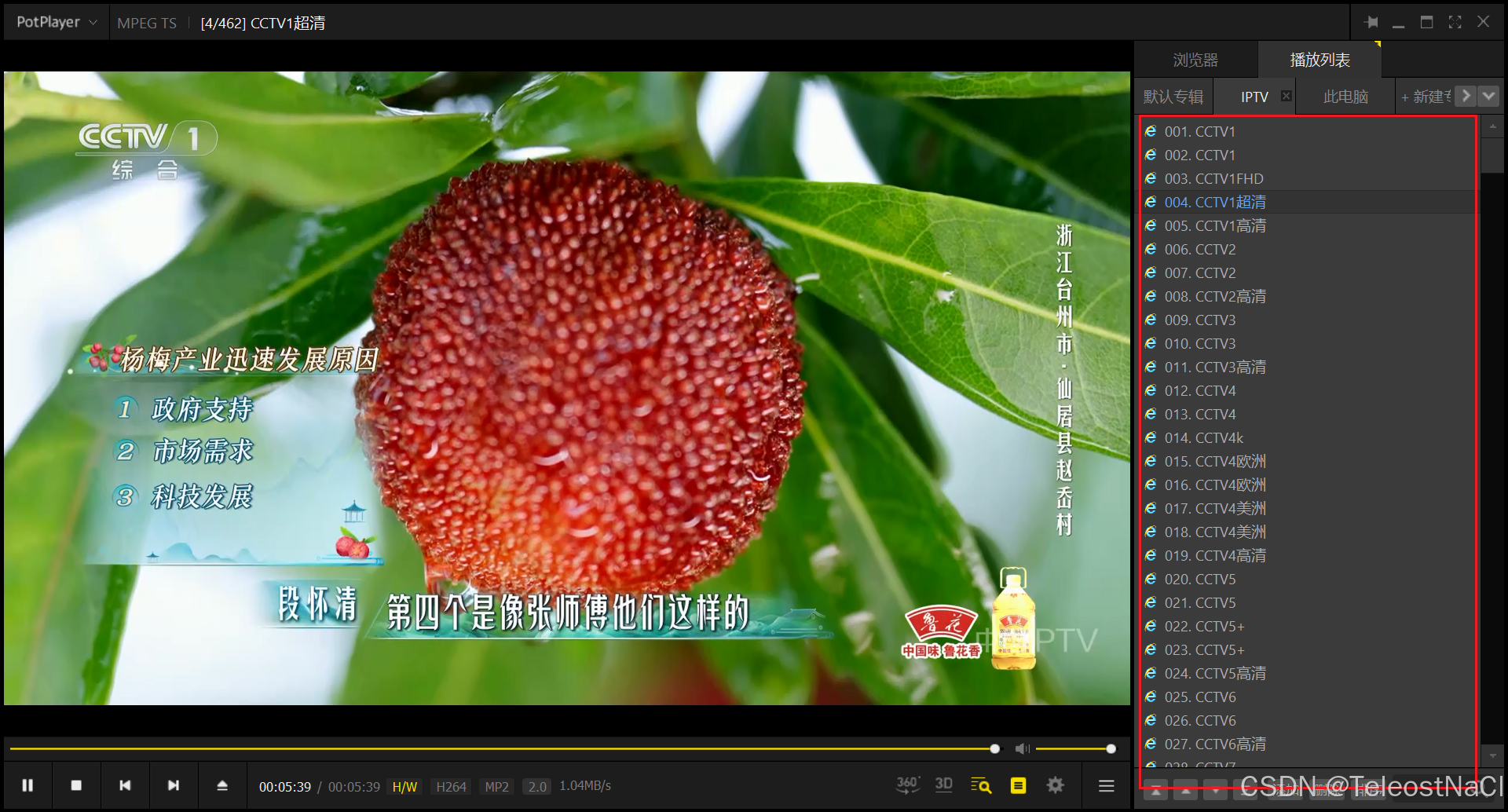

将此文件保存为.m3u格式，并上传到OpenWrt的 /www/目录下，此时通过HTTP访问 http://OpenWrt IP地址/文件.m3u，可以将下载到此.m3u文件，在PotPlayer使用此链接可以加载节目列表，点击即可进行播放。
例如文件名为 iptv.m3u，则访问http://192.168.10.1/iptv.m3u，效果如下：

六、使用tcpdump抓包获取节目源信息

在 OpenWrt 中安装 tcpdump 包，可以通过抓包的方式获取正在播放的节目源的地址，这样就可以制作自己的节目单了。
命令如下：

tcpdump -i iptv的接口 -n udp -vv -s 0

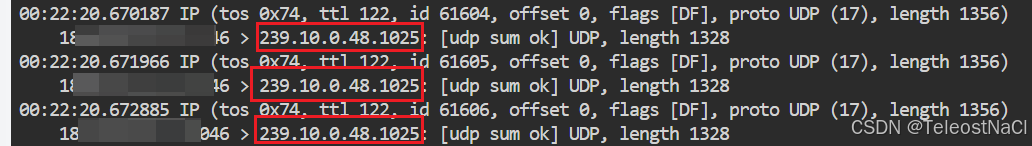

IPTV的接口是在前面已经定义好了的接口信息，一般是 br-lan.vlan_id，本文使用的是 br-lan.48，在终端输入 tcpdump -i br-lan.48 -n udp -vv -s 0 命令之后，将会有大量的包信息输出，此时可以看到会有很多重复的打印，可以分析得到 239.10.0.18:1025 即是正在播放节目的直播源。
