导入参考数据
点击结果下面的表格按钮,创建新的表格。

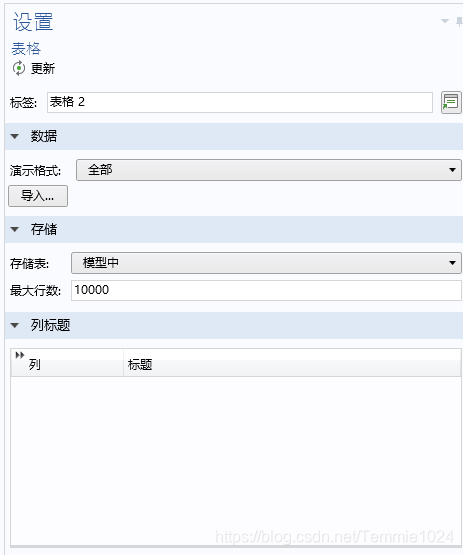

在详细设置中点击导入按钮。
可以导入如下数据格式

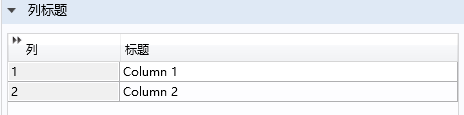

导入后可以在消息进度日志窗口查看数据,在设置的标题栏中修改标题
点击绘图就可以绘制图像了

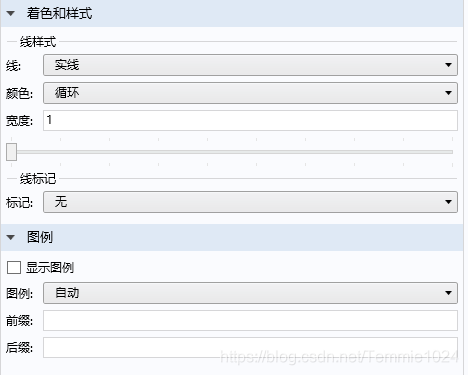

绘制出的图也可以添加一些细节的东西,例如标签,绘制的样式等等,这些可以根据你自己的需求添加。
表面图、体图和线图
这个案例我在案例库没有找到,随便找了个也包含热学和流体力学的案例充当的。
在结果栏中添加三维绘图组

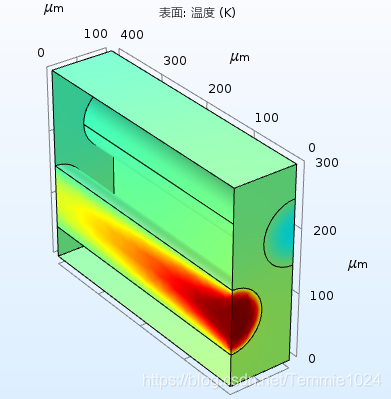

面图

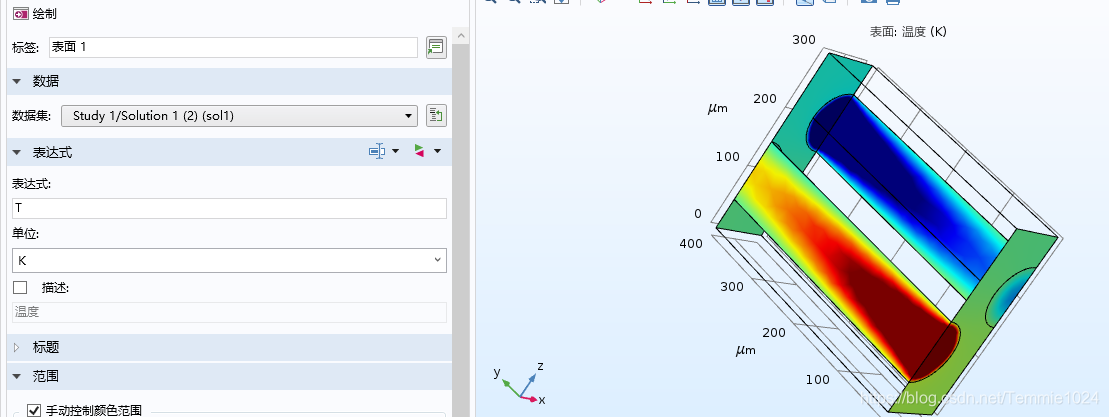

然后在三维绘图组的菜单栏中添加一个表面
想查看什么内容就在表达式选项中进行选择(表达式右侧的三角号可以打开能够查看的量都有哪些)
在视图层右键添加对几何隐藏,添加你想要添加的元素(几何、域、边界等都可以),添加完成后,再转回刚才的视图你就发现选择的部分已经隐藏掉了。
在图的设置中也可以手动调整绘图颜色范围和数据范围。
修改颜色范围可以有助于提高不同数值之间的对比度,以显示差异。
修改数据范围会将低于或高于指定值的部位隐藏掉,便于分析。
处了使用隐藏的方法,你也可以在创建新的解的时候添加选择来选定部分模型进行分析。

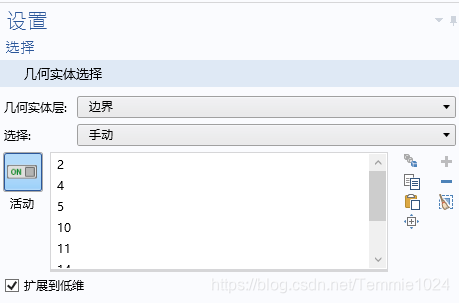

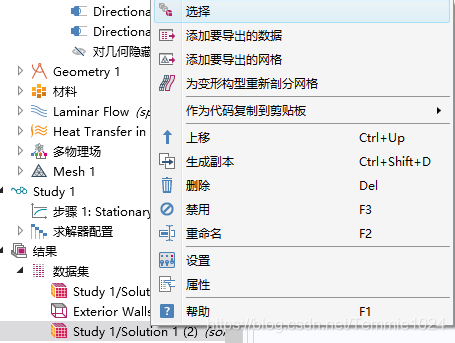

这里是创建一个副本后,添加选择来选择指定的部分。
然后在绘图前将解集更改为整个集合,再绘制。
线图
同样的在栏中选择线即可

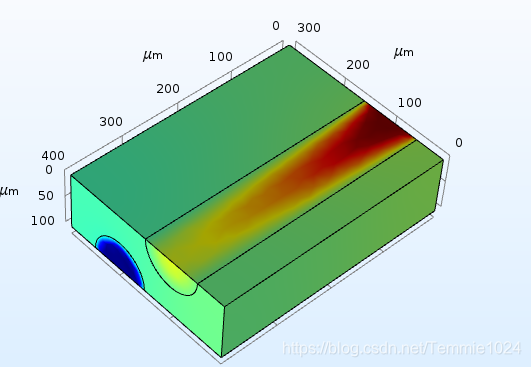

同样的方法绘制,这里的线不再是黑色,而是根据表面温度的颜色显示的。(版本不同,显示方式可能不同,5.3显示了实体,教程中整个模型变成了线框模式)
体积图
这次选体

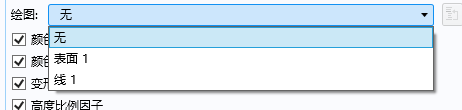

另外,刚才对这个物体绘制了线图、面图和体积图,可以使用继承来统一它们的绘图样式
箭头图
箭头图可以用于可视化的表示三维物体中矢量的状态。就像上面几种图一样添加。

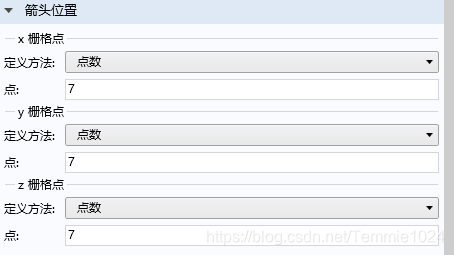

但也有些独特的地方。这里面的箭头是可以进行修改的。(似乎会影响箭头的位置和密度)

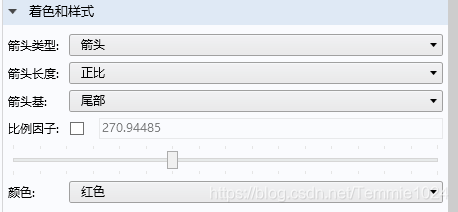

下方还可以更改箭头样式
箭头还可以有一定的含义
在箭头图上右键添加颜色表达式
添加对应的表达式,箭头就会包含对应的内容了。
切面图

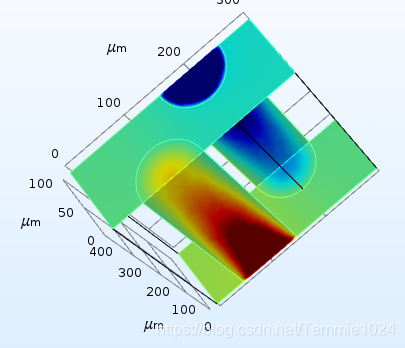

这是一种后期处理图像。还是在老位置找到切面。

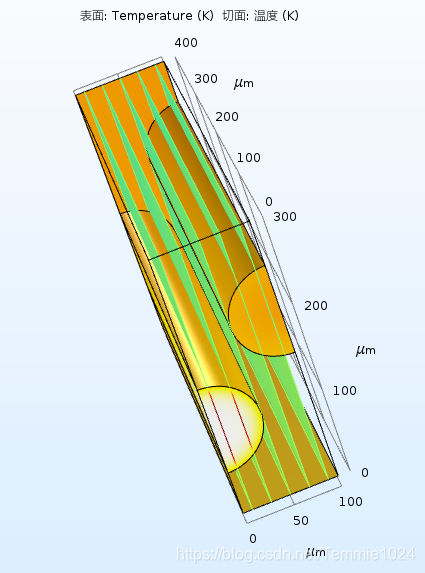

计算完毕后,切面图会有一个默认的切面设置(显然,对于这个模型是不正确的)

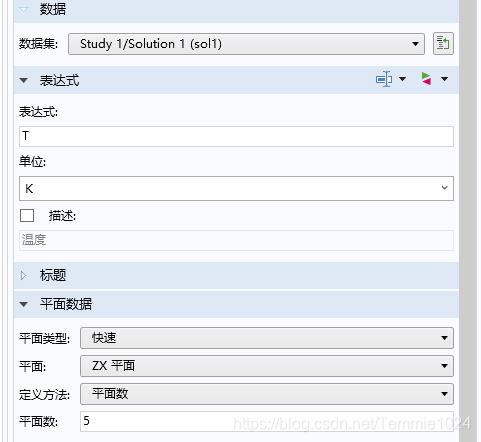

左侧详细设置里可以直接设置

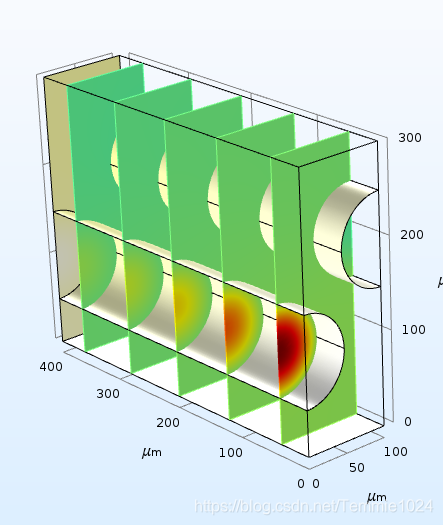

如果平面选择常规,就可以自定义平面位置
等高线图和等值线图
在3维绘图组中包含等高线和等高面(二维绘图组只有等高线,但用法相同)

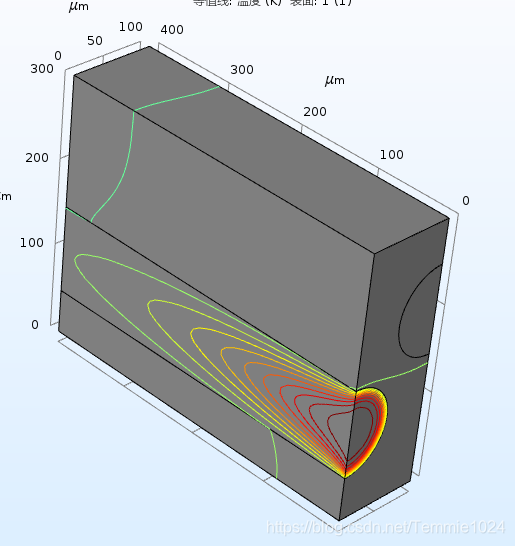

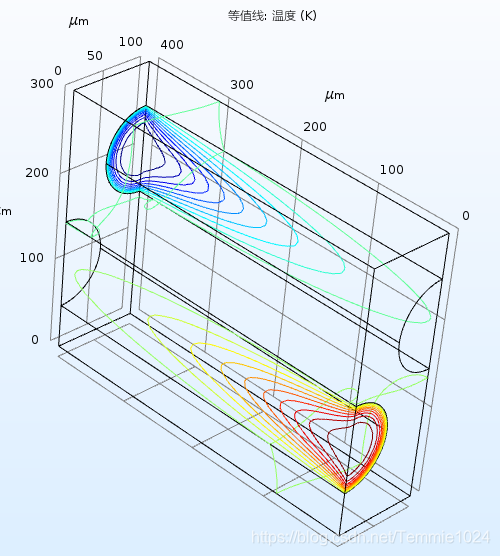

这是关于温度的等值线
左侧的设置类似,这里提一下 水平 这一设置
水平定义方式分为 水平 和 水平数。
水平提供等高线的绘制起始值、终值和步长。水平值则直接提供由最低到最高所显示的等级个数。
举个例子
现在绘制10°到20°的等高线。
使用水平,我可以设置起始10,步长1,终值20。这样的等高线有11种颜色的线。
使用水平值,我只需设置水平总数为5,那么10到20就被平均分为五份,绘制五种颜色的线。
还有这个级别标签,勾选后,图中等高线会显示数值。
教程中提供了一个小技巧来提高这些等高线显示效果

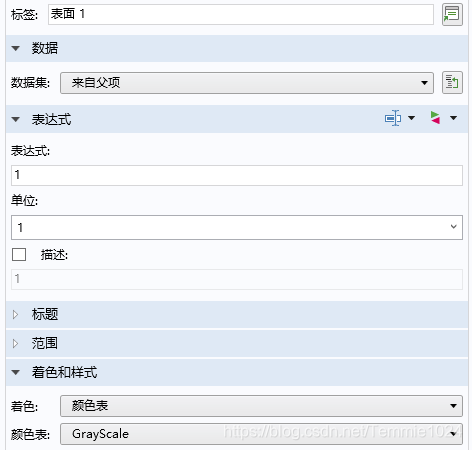

创建一个表面,令表达式为1,颜色设置为灰色,这样就可以凸显出等高线的效果了。

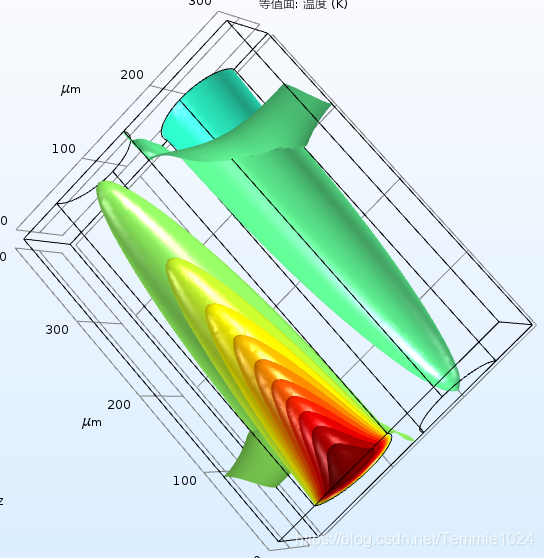

同样的方法可以绘制出等值面
我么可以添加过滤器来显示我们想看到的位置的内容(相当于切面的作用)
流线图

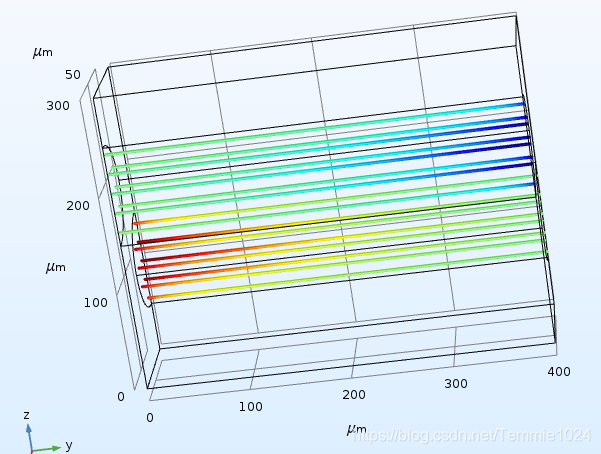

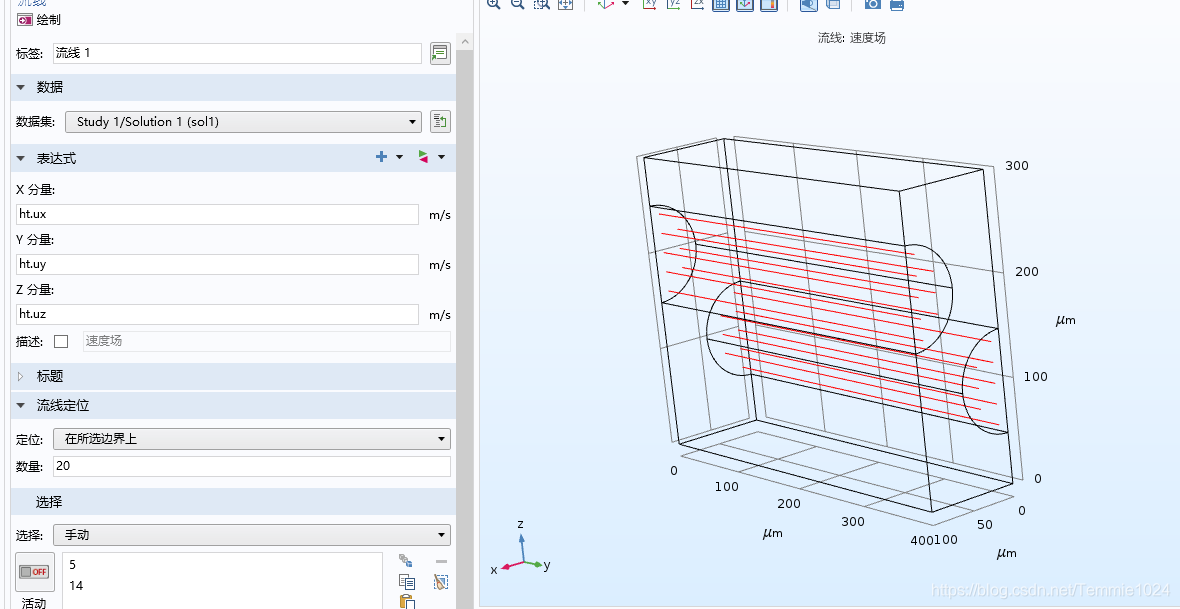

显示与矢量场相切的曲线来可视化显示矢量场
然后为流线添加表达式
生成报告
在结果栏中找到报告

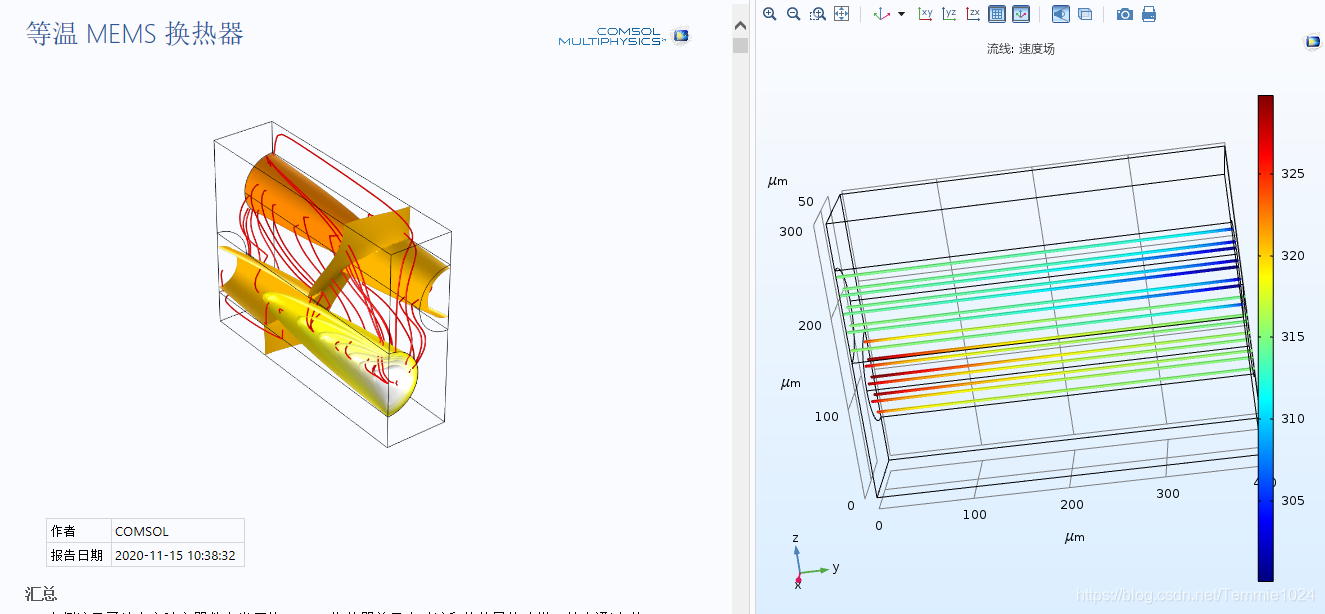

这个报告功能是真心的强它会记录你的所有操作细节,展示数据结果,生成word或者html格式。
