万字长文 | 漫谈libco协程设计及实现

libco简介

libco是微信后台大规模使用的c/c++协程库，2013年至今稳定运行在微信后台的数万台机器上，使得微信后端服务能同时hold大量请求，被誉为微信服务器稳定性的基石。libco在2013年的时候作为腾讯六大开源项目首次开源。libco源码地址。

libco首先能解决CPU利用率与IO利用率不平衡，比用多线程解决IO阻塞CPU问题更高效。因为用户态协程切换比线程切换性能高：线程切换保存恢复的数据更多，需要用户态和内核态切换。其次libco又避免了异步调用和回调分离导致的代码结构破碎。

libco采用epoll多路复用使得一个线程处理多个socket连接，采用钩子函数hook住socket族函数，采用时间轮盘处理等待超时事件，采用协程栈保存、恢复每个协程上下文环境。

为了让大家更容易阅读libco源码，本文以源码为主介绍libco，内容偏底层细节。更多个人文章，欢迎关注作者博客。

设计思想

1. 协程切换

1.1 函数栈

首先复习下进程的地址空间，如图1所示，与本文相关的有代码段、堆、栈。代码段包含应用程序的汇编代码，指令寄存器eip存的是代码段中某一条汇编指令地址，cpu从eip中取出汇编指令的地址，并在代码段中找到对应汇编指令开始执行。CPU执行指令时在栈里存参数、局部变量等数据。代码通过malloc、new在堆上申请内存空间。

图1

图2所示C代码，通过gcc -m32 test.c -o test.o在i386下编译，然后执行gdb test.o。disas main可看到图3所示的main函数汇编码，disas sum可看到图4所示sum函数的汇编代码。调用sum时，main和sum的函数栈如图5所示。图5的表共有两列，第一列为内存地址，第二列为该地址存的内容，除了用“...”省略的内存地址，其他每一行均比上一行低4byte，因为栈地址从高到低增长。

从图5可以看出：一，每个函数的栈在ebp栈底指针和esp栈顶指针之间；二，存在调用关系的两个函数的栈内存地址是相邻的；三，ebp指针指的位置存储的是上级函数的ebp地址，例如sum的ebp 0xffffd598位置存的是main的ebp0xffffd5c8，目的是sum执行后可恢复main的ebp，而main的esp可通过sum的ebp + 4恢复；四，sum的ebp + 4位置，即main的esp位置存的是sum执行后的返回地址0x08048415，该地址不在图1中的栈（Stack）里，而在图1中的代码段里，sum执行后，leave指令恢复ebp、esp，ret指令将esp处的内容0x08048415放到寄存器eip，cpu从eip里取出下一条待执行的指令地址，并根据指令地址从代码段里获取指令执行；五，sum的参数y、x按高地址到低地址，依次存在sum的ebp + 12、ebp + 8位置处。

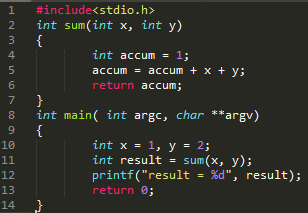

图2

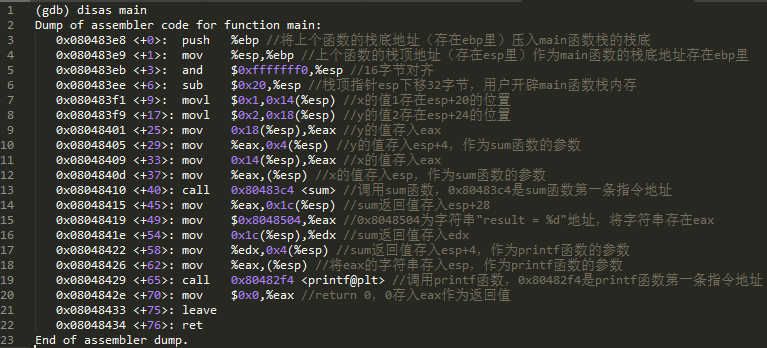

图3 main函数汇编码

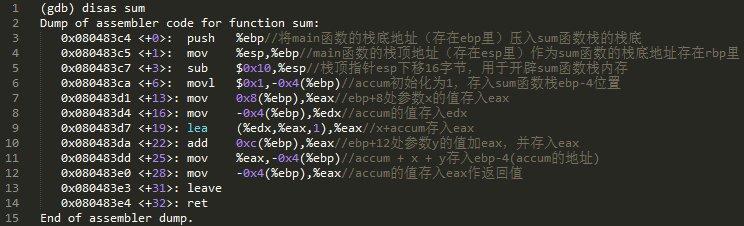

图4 sum函数汇编码

图5 32位系统函数栈

1.2 协程栈

共享栈下文介绍，此处介绍非共享栈。在非共享栈模式下，每个非主协程有自己的栈，而该栈是在堆上分配的，并不是系统栈，但主协程的栈仍然是系统栈，每两个协程的栈地址不相邻。协程栈切换分为第1次、第k次(k>=2)换到目的协程TargetCoroutine。

因为主协程即当前线程的第1次运行是系统调度的，后续才由用户调度，而非主协程每次都由用户调度。所以每次主协程切回的行为都一样，且和非主协程第k次(k>=2)的切回行为一致。

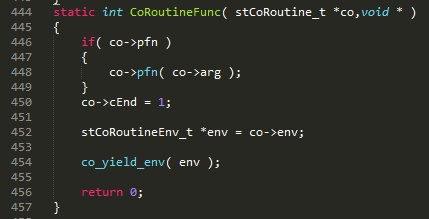

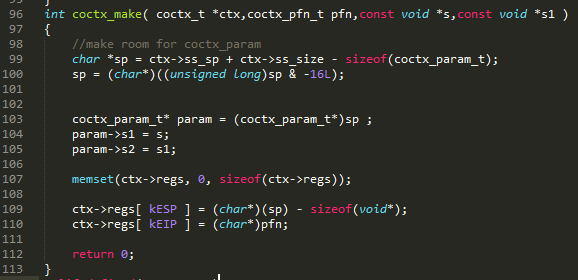

第1次切到TargetCoroutine之前， coctx_make（图6）将函数地址pfn写入协程变量regs[ kEIP ]，pfn即为CoRoutineFunc的指针。CoRoutineFunc函数（图7）在第448行调进用户自定义的协程函数UserCoRoutineFunc（图8）。图6中ss_sp为128K协程栈低地址,ss_size为128K将ss_sp+ss_size – sizeof(coctx_param_t)–sizeof(void*)作为esp开始位置，记录在regs[kESP]。因为栈从高到低增长，所以真正的栈空间从高地址ss_sp + ss_size – sizeof(void*) – sizeof(coctx_param_t)增长到低地址ss_sp。这部分空间虽然是协程栈，但实际是通过stack_mem->stack_buffer= (char*)malloc(stack_size)申请的堆空间。CoRoutineFunc、其调用的函数、其调用的函数再调用的函数…的函数栈均在该128K的堆空间里。

图6

图7
