TiKV Raft Store 内存管理的原理与实现丨TiKV 源码解读（二十三）

导读

内存管理是数据库系统不可忽视的核心问题之一，它直接影响系统的性能、稳定性和成本效率。

良好的内存管理有助于提高资源利用率、降低硬件成本、提升系统可扩展性，从而保障流畅的用户体验； 反之， 如果采取「无为而治」的方式管理内存 ，最终将难逃操作系 统 O OM Killer 的审判 —— 进程被强制终止，服务暂时中断。 在高可用要求的环境下，即使是几秒钟的服务中断也可能造成经济损失。 因此，数据库系统必须具备完善的内存管理机制。

作为知名分布式数据库 TiDB 的基石，TiKV 是一款成熟的分布式存储引擎，对内存管理非常重视。本文作为 TiKV 源码解读系列的续篇，将展开探讨其内存管理机制。本文将重点聚焦于 Raft Store 模块的内存管理。

本文包含以下内容：

• 概览 TiKV 各模块的内存消耗，建立全局认知；
• 深入 Raft Store，介绍写请求的处理流程；
• 讨论处理流程中的内存消耗，并介绍 Raft Store 的内存监控与管理；
• 具体的源码实现。

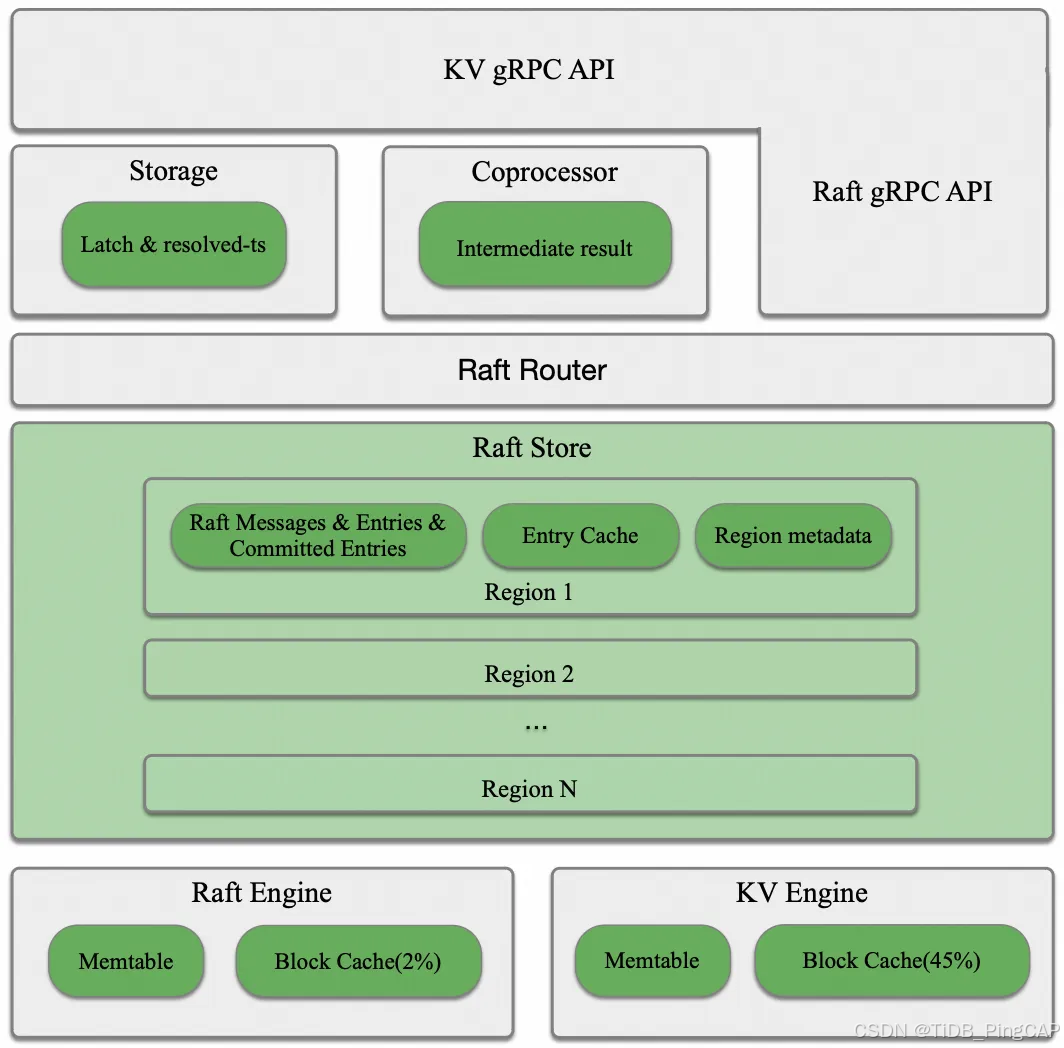

上图展示了 TiKV 的主要模块及其内存消耗来源，解释如下：

1. Storage ：内存用于维护写事务的 Latch 以及 resolved-ts 模块追踪写事务的 Lock。
2. Coprocessor ：内存用于缓存查询中间结果，与 gRPC 响应客户端速度相关，响应缓慢时内存消耗堆积。
3. Raft Store ：内存用于 Raft Messages & Entries & Committed Entries、Entry Cache 和 Region metadata。下文会详细介绍这三大部分。
4. Raft Engine ：基于 Append-only Log 结构，可视为只有 L0 的 LSM-tree，内存用于 Memtable 和 Block Cache，后者默认使用 2% 的系统内存。
5. KV Engine (RocksDB) ：同样存在 LSM-tree 的内存消耗。Block Cache 用于缓存用户数据，默认分配 45% 的系统内存以保障读性能稳定。

在这些模块中，读请求主要在 Coprocessor 和 KV Engine 的 Block Cache 消耗内存，因为无需 Latch 和 Lock，并且可通过 Lease Read 避免走 Raft Store。相比之下，写请求才是 Raft Store 内存消耗的主要来源。因此，接下来我们将重点分析写请求在 Raft Store 的处理流程，以弄清 Raft Store 内存消耗的来源，为后面分析其内存管理机制打下基础。

在 Raft Store 中，写请求的处理流程相对复杂，不仅涉及 Leader 和 Follower 的不同处理逻辑，还需要经过 Raft 流程的多个阶段。为了提升性能，TiKV 引入了多种优化技术，如 Async 和 Pipeline，这使得流程更加复杂。

我曾尝试用一幅序列图来展示整个写入流程，但最终得到的图片内容要素过多，不便展示。因此我决定将写入流程拆分为三幅图展示。这三幅图分别对应 Leader 和 Follower 处理逻辑的三个阶段 —— PreRaft、Raft 和 Apply 。每个阶段的工作简单概括如下：

• PreRaft ：负责接受，预处理和传递请求/消息给 Raft 系统处理；
• Raft ：负责日志的复制与持久化；
• Apply ：负责将日志应用 到状态机。

写请求的生命周期实际经历了六个步骤：Leader PreRaft -> Leader Raft -> Follower PreRaft -> Follower Raft -> Leader Apply -> Follower Apply。这六个步骤构成一个流水线，实现了时间并行（Temporal Parallelism）。

话不多说，接下来请看三幅图（三个阶段）：

前排提醒： 序列图的参与者除明确指出的 Service、Module 和 Thread 外，均为 TiKV 代码中的 struct 实例对象（下同）； 序列图刻意忽略了 Raft Batch 处理以简化流程（下同）。

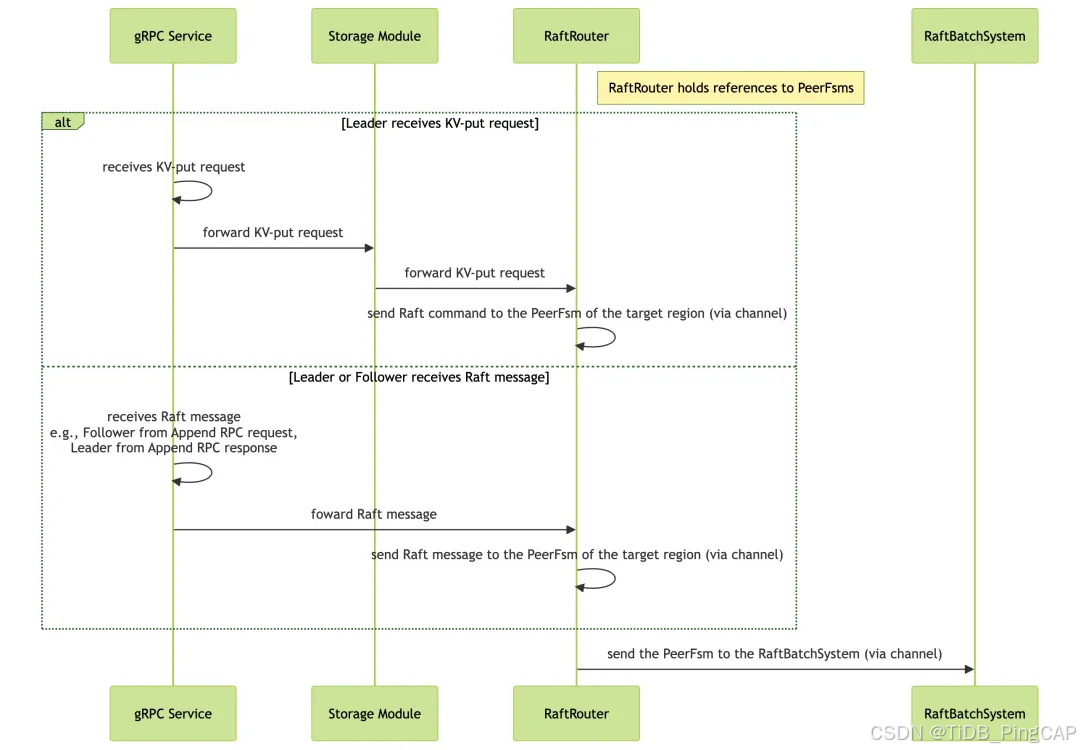

首先是 PreRaft 阶段的流程，如上图所示，具体解释如下：

• Leader ：gRPC Service 收到写请求后，通过 Storage 模块和 RaftRouter 转发，生成 Raft Command，并通过 channel 将其发送给目标 Region 的 PeerFsm，最终交由 RaftBatchSystem 处理。
• Leader 或 Followe r：收到 Raft Message 后，经过类似的流程后，将消息交由 RaftBatchSystem 处理。


特别提醒： 虚线箭头表示异步操作，既可以是直接的异步调用，也可以是由异步事件触发的操作。

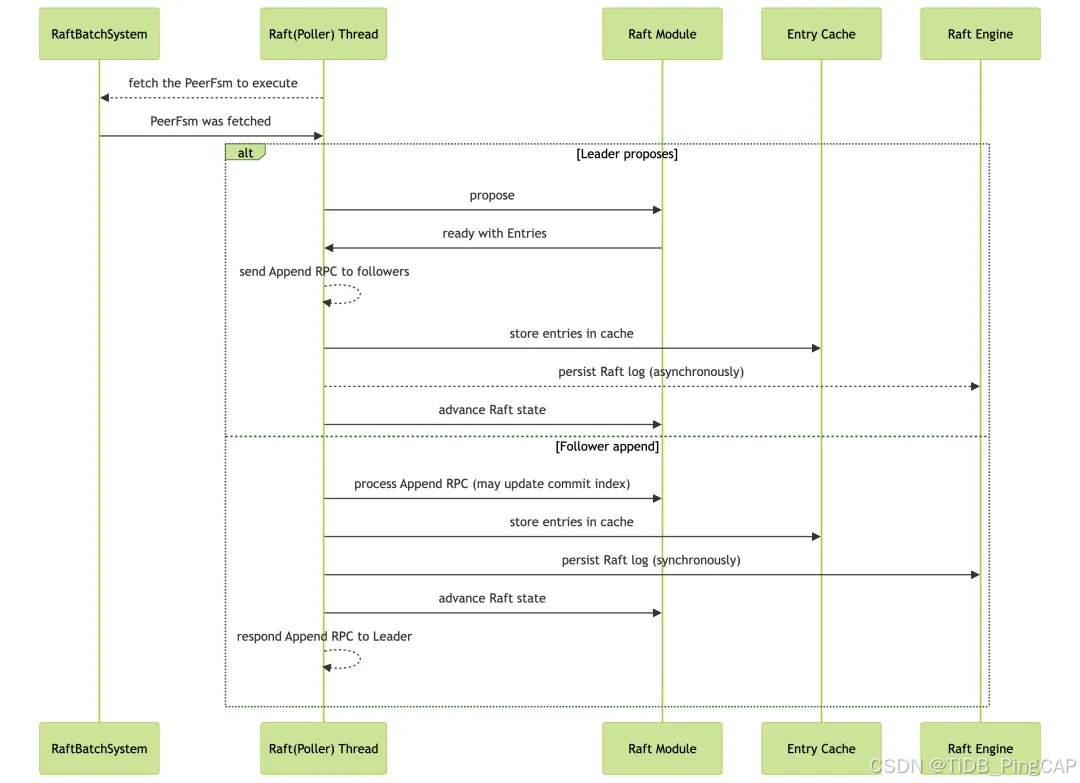

其次是 Raft 阶段的流程，如上图所示，具体解释如下：

• Leader ：首先 Raft 线程从 RaftBatchSystem 拉取 PeerFsm 进行处理，向 Raft 模块发起 Propose，得到日志 Entries（未提交的 Entries，区别于下一幅图将介绍的 Committed Entries，）。随后将这些 Entries 异步地发往 Follower。接着将它们缓存到 Entry Cache（下文会详细介绍 Entry Cache），并发起异步地日志持久化操作。最后推进下 Raft 状态。

• Follower ：处理流程与 Leader 类似，但处理的是 Append 而非 Propose。Follower 在处理 Append
