3GPP网站使用方法与协议下载

关于3GPP

3GPP,3rd Generation Partnership Project,即第三代合作伙伴计划。3GPP网址

在这里插入图片描述
之所以叫3GPP,不叫2GPP或者4GPP,是因为在1998年12月,多个电信标准组织签署了《第三代伙伴计划协议》,旨在为第三代移动通信系统制定全球适用技术规范和技术报告。

随后3GPP的工作范围得到了改进,增加了对通用地面无线接入(UTRA)长期演进系统的研究和标准制定,这就是为什么我们看到3GPP也在为4G和5G的标准化做工作的原因。

3GPP的主要研究领域有:

  • UTRAN(包括FDD和TDD模式);
  • 3GPP核心网络(GSM发展而来的第3代网络能力。这些能力包括移动管理、全球漫游、相关互联网协议的使用);
  • 接入到以上网络的终端;
  • 系统和服务方面。

组织架构

  • 1个项目协调组(PCG,Project Cooperation Group),由欧洲ETSI美国TIA日本TTC日本ARIB韩国TTA中国CCSA 6个OP组成,对TSG进行管理和协调。
  • 4个技术规范组(TSG,Technique Specification Group),分别为TSG GERAN(GSM/EDGE无线接入网)、TSG RAN(无线接入网)、TSG SA(业务与系统)、TSG CT(核心网与终端)。
  • 每一个TSG下面又分为多个工作组。如负责LTE标准化的TSG RAN分为RAN WG1(无线物理层)、RANWG2(无线层2和层3)、RAN WG3(无线网络架构和接口)、RAN WG4(射频性能)和RAN WG5(终端一致性测试)5个工作组。

TSG SA(业务和系统结构)

具体负责3GPP所承担工作的技术合作,并且负责系统的整体结构和系统的完整性。应该指出的是,每个TSG都对它所涉及的规范有推进、批准和维护的责任。

  • SA 1:业务能力
  • SA 2:结构
  • SA 3:安全框架的定义,整个系统安全方面的评论
  • SA 4:CODEC 方面
  • SA 5:网管

TSG CT(核心网与终端)

  • 核心网:TSG核心网(TSG-CN)负责基于3GPP规范系统的核心网络部分的规范。

    • CN1:无线接口层三信令、用户设备-核心网层间无线接口的层三协议(呼叫控制,会话管理,移动性管理)
    • CN2与CN4目前将合并:智能网以及核心网络信令协议合并为一组
    • CN3:与其他网络之间的互通业务
  • 终端:TSG终端(TSG-T)负责终端设备的接口,以确保基于相关的3GPP规范的终端可以达到3GPP的目标。

    • 基于UTRAN的终端设备性能规范
    • USIM和它的接口规范
    • 它所负责的工作项目管理

TSG-RAN(无线接入网络)

负责基于3GPP规范的系统的UTRAN,包括终端设备和UTRAN(FDD & TDD)的无线部分,要求和接口。

  • RAN1为无线接口物理层;
  • RAN2为无线接口层二和层三的无线资源管理;
  • RAN3为 无线接入网络的结构(包括无线接入网络中的Iu接口,Iub接口等);
  • RAN4为无线性能和RF系统方面的规范

以5G NR为例

下面介绍几个主要的子工作组及其制定的5G标准:

  1. RAN 1是3GPP中负责制定无线电接口物理层技术标准的工作组,其在5G标准化过程中制定了许多与无线接口相关的技术规范和文档。
标准化名称内容
TS 38.1015G NR技术规范总览该文档是5G NR技术规范的总览,包括了5G NR的总体架构、系统描述、信道描述、无线接口协议等方面的内容。
TS 38.2015G NR无线接口物理层规范该文档定义了5G NR无线接口的物理层技术规范,包括了5G NR的波形结构、传输模式、功率控制、调制解调器等方面的内容。
TS 38.2115G NR无线接口协议规范该文档定义了5G NR无线接口的协议规范,包括了5G NR的信令和数据传输、信令控制、连接管理等方面的内容。
TS 38.2125G NR无线接口数据传输的多路复用和调度该文档定义了5G NR无线接口数据传输的多路复用和调度规范,包括了5G NR的资源分配、调度算法、多用户干扰管理等方面的内容。
TS 38.2135G NR无线接口物理层测量该文档定义了5G NR无线接口的物理层测量规范,包括了5G NR的信号质量测量、信道状态信息反馈等方面的内容。
TS 38.2145G NR无线接口数据传输的编码和调制该文档定义了5G NR无线接口数据传输的编码和调制规范,包括了5G NR的调制格式、码型选择等方面的内容。
  1. RAN2是3GPP中负责制定无线电接口架构和协议技术标准的工作组,其在5G标准化过程中制定了许多与无线接口架构和协议相关的技术规范和文档。
标准化名称内容
TS 38.3005G NR无线接口架构该文档定义了5G NR无线接口的架构,包括了5G NR的物理层、MAC层、RLC层、PDCP层、RRC层等方面的内容。
TS 38.3315G NR RRC协议规范该文档定义了5G NR RRC协议的规范,包括了5G NR RRC协议的消息格式、状态机、过程和事件等方面的内容。
TS 38.4015G NR无线接口协议栈该文档定义了5G NR无线接口协议栈的架构和实现,包括了5G NR的物理层、MAC层、RLC层、PDCP层、RRC层等方面的内容。
TS 38.4135G NR RRC协议栈该文档定义了5G NR RRC协议栈的架构和实现,包括了5G NR RRC协议的消息格式、状态机、过程和事件等方面的内容。
TS 38.4725G NR Xn接口协议该文档定义了5G NR Xn接口协议的规范,包括了5G NR Xn接口的消息格式、状态机、过程和事件等方面的内容。

协议查阅

3GPP协议文档编号有什么含义?

3GPP发布的文档大体可以分为TR(技术报告)TS(技术规范),编号举例如下:TS 23.003 v7.1.0 ; TR 32.818 v1.1.0。

以“TS 23.003 7.1.0”为例,“23”为系列号,不同的系列分别对应着标准框 架不同模块,具体可以参考网址。“23.003"为标准的编号,“7.1.0”:“7"表示该标准的版本为"3GPP R7”,”*.1.0"是小版本号。
注意:00-13系列的规范只有两位数。

我应该查找哪个版本的协议标准?

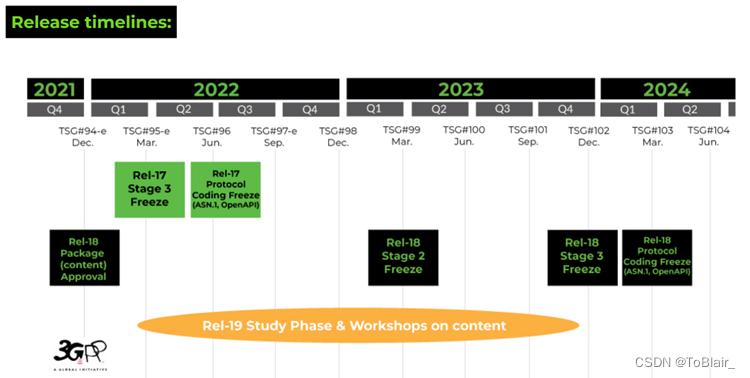

3GPP制定的标准规范以Release作为版本进行管理,平均一到两年就会完成一个版本的制定,从建立之初的R99,之后到R4,目前已经发展到R19。最早出现的各种第三代规范被汇编成最初的99版本,于2000年3月完成,后续版本不再以年份命名。

在这里插入图片描述

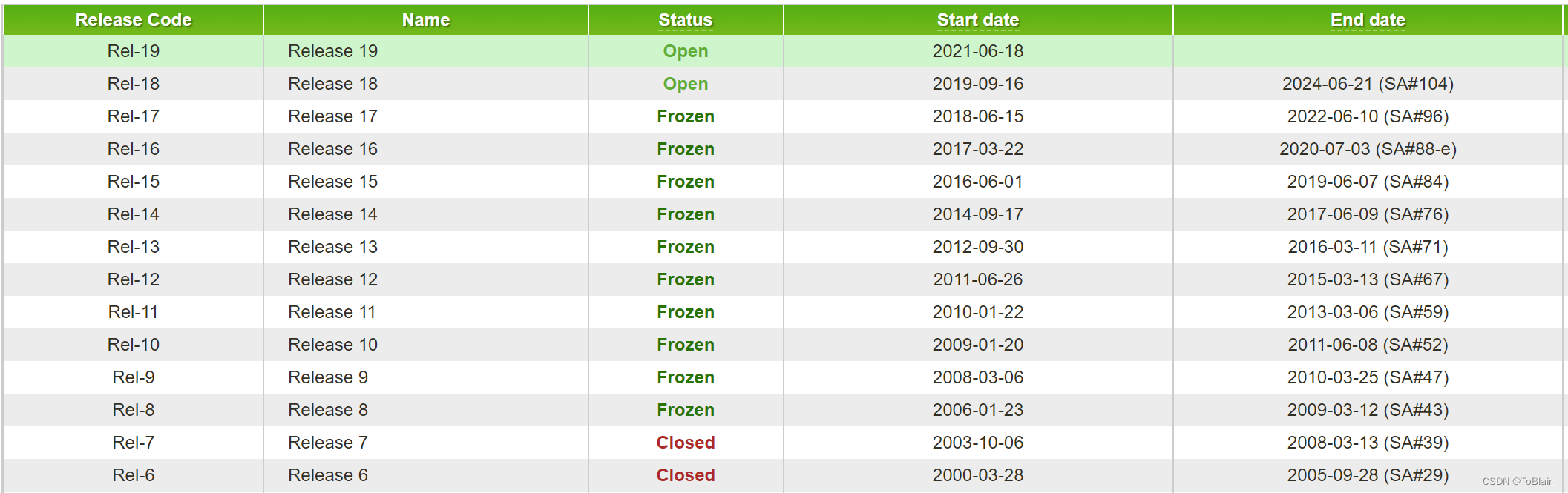

按照发布版本查找协议:网址

标准的冻结是什么意思?

当3GPP宣告一个版本的frozen时,意味着即日起对该Release只允许进行必要的少量修订,一个版本的冻结即宣告该标准即将大规模投入商用。
在这里插入图片描述

3GPP标准是如何分类管理的?

3GPP总体规范根据工作程序可分为三个阶段:
1)Stage1: 业务需求定义
2)Stage2: 总体技术实现方案
3)Stage3: 实现该业务在各接口定义的具体协议规范
在这里插入图片描述

3GPP对工作的管理和开展以项目的形式,最常见的形式是Study Item和Work Item。
3GPP对标准文本采用分系列的方式进行管理,如常见的WCDMA和TD-SCDMA接入网部分标准在25系列中,核心网部分标准在22、23和24等系列中,LTE标准在36系列中5G NR相关标准在38系列中

协议下载

3GPP文档简介

  • 00~13系列:GSM only (before Rel-4),本系列规范仍适用于中国移动和中国联通部分地区的网络。

  • 21~36系列: 3G/GSM R99 and later ,当前仅当第三位数字为零的规范(如TS 23.013)才适用于GSM;如今IMS\HSDPA\HSUPA\LTE\SAE\MBMS等比较热门的概念,都是参考这部分的标准;

  • 41~55系列:GSM only (Rel-4 and later),中国联通和移动都基本完成在核心网内引入软交换,因此,本阶段的网络适合参考这部分规范。

3GPP FTP——下载提案

3GPP每年有很多会议,会议中各个与会者都会提出不少提案,这些提案得到认可通过后才会成为标准,但即便是提案也有不少的参考价值。做通信研究通常会用到的就是TSG RAN 和TSG RAN WG1、TSG RANWG2。如果要找到它们的会议或者文档,可以在官网的导航栏里查找:导航栏->Specifications Groups->TSG RAN->RAN Plenary/RAN1/RAN2,里面可以找到它们的meeting和documents。

3GPP专门存放各种类型协议以及会议记录等的FTP:http://www.3gpp.org/ftp/。FTP的目录结构基本与3GPP的组织架构吻合。其中tsg_cn对应之前的TSG_CN技术规范组相关的文档,tsg_t对应TSG_T技术规范组相关的文档,因为这两个技术规范组在后来被合并为TSG_CT技术规范组,所以tsg_cn和tsg_t这两个文件夹在2008年之后就不再更新了。tsg_ct,tsg_geran,tsg_ran,tsg_sa四个文件夹则分别对应TSG_CT技术规范组,TSG_GERAN技术规范组,TSG_RAN技术规范组,TSG_SA技术规范组相关的文档。Specs文件夹存放的则是3GPP各个系列的协议文档。

以tsg_ran文件夹为例:点击进入tsg_ran文件夹后,我们看到其目录结构如下图所示。可以看到其目录结构基本与TSG_RAN技术规范组的工作组一致。点击进入WG1_RL1,WG2_RL2,WG3_Iu,WG4_Radio各个文件夹后能看到相应工作组的会议文档。


例如,如果我们进入http://www.3gpp.org/ftp/tsg_ran/TSG_RAN/TSGR_76/目录后,在其Docs文件夹中能看到该次会议的提案,即http://www.3gpp.org/ftp/tsg_ran/TSG_RAN/TSGR_76/Docs/文件夹中的内容便是会议收到的提案。

TSG RAN的documents地址是https://www.3gpp.org/ftp/tsg_ran/TSG_RAN/?Itemid=277,其中TSGR_XX的文件夹汇总了TSG RAN第XX次会议的文档。后面的RP_xxxx则汇总了所有xxxx年份的文档。所有RP开头的文档都应从TSG RAN中找。TSG RAN WG1的documents地址是https://www.3gpp.org/ftp/tsg_ran/WG1_RL1/?Itemid=299,其中TSGR1_XX的文件夹汇总了TSG RAN WG1的第XX次会议的文档。所有R2开头的文档都应从TSG RAN WG2中找。TSG RAN WG2的documents地址是https://www.3gpp.org/ftp/tsg_ran/WG2_RL2/?Itemid=306,其中TSGR_XX的文件夹汇总了TSG RAN WG2第XX次会议的文档。后面的R2_xxxx则汇总了所有xxxx年份的文档。所有R2开头的文档都应从TSG RAN WG2中找。

如果你想快速地查找某次会议中关于某个方面的文档,那一般需要在documents找到那个会议的汇总。在会议文件夹中一般有一个report文件夹,里面会有final_minutes_report;或者是inbox文件家里有chairman note,这都是汇总文件,它们将本次会议各个方面的提案都分了类。汇总文件只提供分类,为了方便下载提案你还需要下载docs文件夹中的Tdoc_List_Meeting这个excel文件,有了它你就可以比较方便地下载会议提案。同时,Tdoc_List_Meeting也对各个提案进行了描述和分类。

每次会议都会有很多提案,每个提案都会针对某个或某些问题提出一些observation和proposal,不是每个提案都会成为标准,但提案的问题描述、observation和proposal还是具有很好的参考价值。每次会议会根据各个与会者的提案和讨论达成一些agreement,这些agreement则是有可能写入标准的。但agreement并不是一经达成就不会更改的,后面的会议可能会修改前面会议的agreement。

标准的下载方法

  1. 如果你知道你要查找的标准号:

http://www.3gpp.org/ftp/Specs/archive/

  1. 如果你不知道你要查找的标准号:

http://www.3gpp.org/specs/numbering.htm

标准被分为很多个系列,划分的层面很多。38系列的主要是5G的内容。

  1. 根据技术的规范目录了解标准内容: (下载前请确定你要的版本)

TS21.101 :Technical Specifications andTechnical Reports for a UTRAN-based 3GPPsystem

TS41.001 :GSM Specification set

TS01.01 :Technical Specifications andTechnical Reports for a GERAN-based 3GPP system

对于大多数人来说,主要是关注TS 21.101

  1. 如果你只是想了解UMTS网络的架构:下载 TS 23.002

3GPP 网站使用工具

邮件列表 (reflector)

https://list.etsi.org/

用公司邮箱注册账号并订阅所需的exploder,就可以进行邮件的收发了。reflector主要用于会议事项的通知以及会议的讨论。由于现在是e-meeting,绝大部分的讨论都是通过邮件进行,某个WG会议期间单日的邮件数目测能有六七百封,极大考验着主办方与各大公司邮箱服务器的负载。目前,为了减小负载以便会议的顺利进行,list的web网站已经暂时关闭。

FTP server

https://www.3gpp.org/ftp/

包含每次会议的所有的agenda、提案、会议的过程文档和会议报告等。个人建议可以用第三方的ftp软件登录,便于同步和上传。

3GPP协议规范

https://www.3gpp.org/DynaReport/38-series.htm

包含了目前为止5G NR的整套协议规范,也可以根据不同的WG分来进行筛选。

文稿模板

https://www.3gpp.org/specifications-groups/delegates-corner

文稿搜索

可以从portal里找到每次会的Tdoc list或者Meeting report先找到号,再去FTP server下载。

也可以直接根据提案号在各次会议的FTP文件夹里搜索文档。

https://netovate.com/3gpp-tools/

参考资料

  1. https://baike.baidu.com/item/3GPP
  2. https://blog.csdn.net/jxwxg/article/details/73520841
  3. https://www.txrjy.com/thread-1128802-1-1.html
  4. https://blog.csdn.net/u013165889/article/details/79095921
