优惠券平台（十六）：结合位图实现优惠券预约通知功能

业务背景

可以类比 12306 购票预约功能。当购买紧张列车的车票时，我们通常会提前设置预约提醒，以便在开票时及时购买。类似地，优惠券预约提醒也具有很强的时效性，同时需要支持海量用户的提醒需求。为了实现这一点，我们选择了 RocketMQ 5.x 的任意延时消息功能，并通过线程池来并行提醒用户。

需要注意的是在实现过程中，我们采用了位图（bitmap）思想，巧妙地利用单一字段实现了多个时间段的预约提醒功能。通过这种方式，我们不仅满足了海量提醒的需求，还确保了系统的高效和时效性。

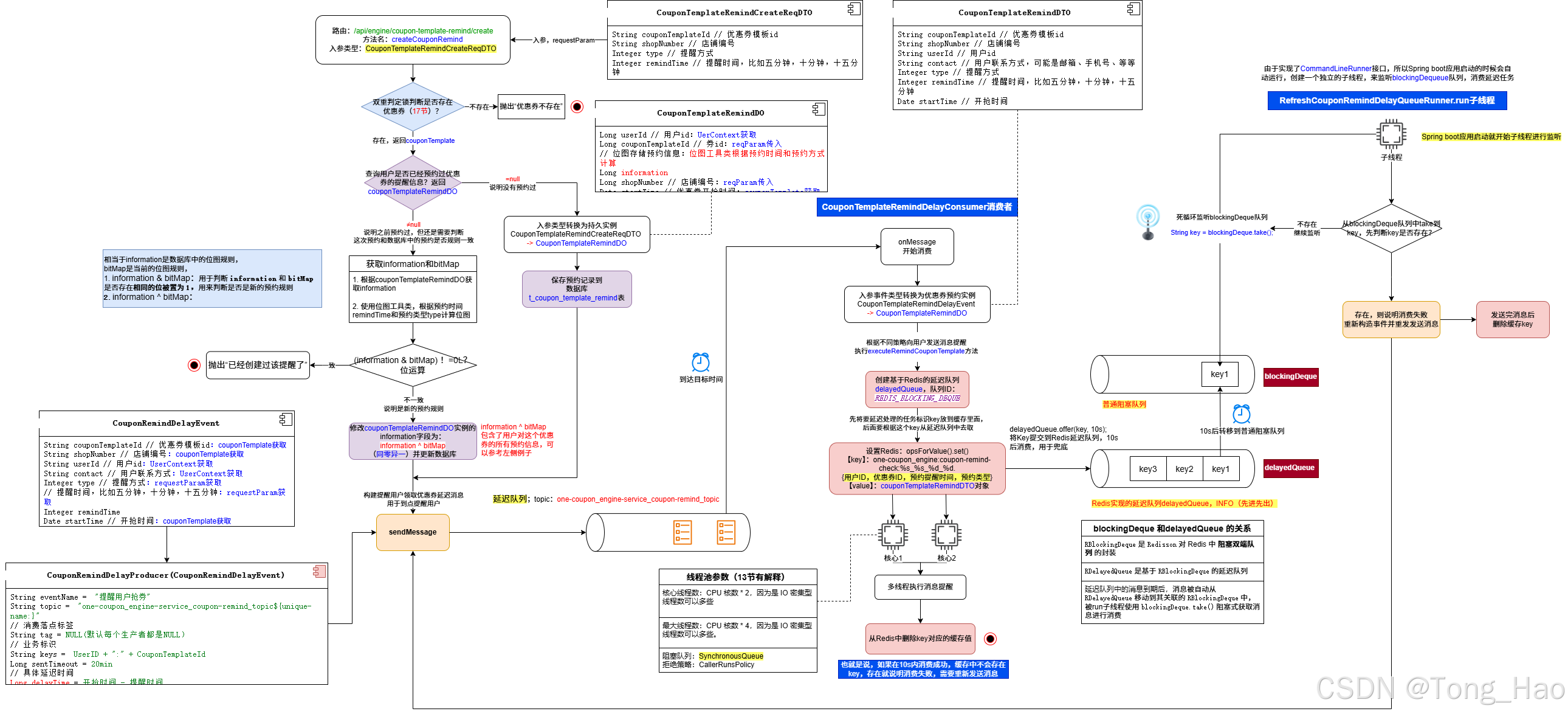

总体的流程图如下：

数据库表设计

用户预约表 SQL

CREATE TABLE `t_coupon_template_remind` (
  `user_id` bigint(20) NOT NULL COMMENT '用户ID',
  `coupon_template_id` bigint(20) NOT NULL COMMENT '券ID',
  `information` bigint(20) DEFAULT NULL COMMENT '存储信息',
  `shop_number` bigint(20) DEFAULT NULL COMMENT '店铺编号',
  `start_time` datetime DEFAULT NULL COMMENT '优惠券开抢时间',
  PRIMARY KEY (`user_id`,`coupon_template_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户预约提醒信息存储表';

分库分表思考

在三层 B+ 树结构下，最大可存储的记录数为：744（第一层）× 744（第二层）× 410（叶子节点）≈ 226,492,160 条记录。

即大约 2.26 亿条记录。考虑到实际情况中页内可能存在的其他开销，这个数值可能会略少，但至少可以支持 2 亿条记录。

假设用户量为 5000 万，那么平均每个用户可以预约 4 张券，完全满足需求。

通过设置定时任务，定期删除已过期的记录，可以有效控制数据量。因此，单表结构已经足够承载当前业务需求，无需进行分库分表。

创建优惠券预约提醒

1. 优惠券预约抢购提醒请求参数

请求参数的字段都有如下所示：

@Data
@Schema(description = "优惠券预约抢券提醒请求参数实体")
public class CouponTemplateRemindCreateReqDTO {
    /**
     * 优惠券模板id
     */
    @Schema(description = "优惠券模板id", example = "xxxxxx", required = true)
    private String couponTemplateId;
    /**
     * 店铺编号
     */
    @Schema(description = "店铺编号", example = "1810714735922956666", required = true)
    private String shopNumber;
    /**
     * 提醒方式
     */
    @Schema(description = "提醒方式", example = "0", required = true)
    private Integer type;
    /**
     * 提醒时间，比如五分钟，十分钟，十五分钟
     */
    @Schema(description = "提醒时间", example = "5", required = true)
    private Integer remindTime;
}

字段解释如下所示：

• 优惠券模板 ID：建议咱们创建新的优惠券模板，创建的时候 validStartTime 需要个性化设置，比如你想设置提前 5、10 分钟提醒，假设当前时间 10:00，那可以设置 10:20，这样都能涵盖住 5、10 分钟的预约提醒测试。

• 店铺编号：使用示例店铺编号即可。

• 提醒方式：比如手机 APP 弹框提醒、邮件提醒等，目前主流是前者，我们这里 0 默认就是这个。

• 提醒时间：提前多少分钟提醒，以 5 分钟为单位，最多支持提前一小时。

2. 验证优惠券是否存在

首先通过我们优惠券模板 Service 中的查询模板信息接口进行判断，看模板是否存在，通过这个可以判断缓存击穿和穿透问题。

就是之前：布隆过滤+分布式锁+双重判定查询那个实现

@Override
@Transactional
public void createCouponRemind(CouponTemplateRemindCreateReqDTO requestParam) {
    // 验证优惠券是否存在，避免缓存穿透问题并获取优惠券开抢时间
    CouponTemplateQueryRespDTO couponTemplate = couponTemplateService
            .findCouponTemplate(new CouponTemplateQueryReqDTO(requestParam.getShopNumber(), requestParam.getCouponTemplateId()));
    // ......
}

3. 创建或者更新优惠券提醒

逻辑简单梳理就是，查询数据库是否存在，不存在创建优惠券提醒，存在则将提醒时间更新到已有的记录中。

代码如下：

@Override
@Transactional
public void createCouponRemind(CouponTemplateRemindCreateReqDTO requestParam) {
    // ......
    // 查询用户是否已经预约过优惠券的提醒信息
    LambdaQueryWrapper<CouponTemplateRemindDO> queryWrapper = Wrappers.lambdaQuery(CouponTemplateRemindDO.class)
            .eq(CouponTemplateRemindDO::getUserId, UserContext.getUserId())
            .eq(CouponTemplateRemindDO::getCouponTemplateId, requestParam.getCouponTemplateId());
    CouponTemplateRemindDO couponTemplateRemindDO = couponTemplateRemindMapper.selectOne(queryWrapper);
​
    // 如果没创建过提醒
    if (couponTemplateRemindDO == null) {
        couponTemplateRemindDO = BeanUtil.toBean(requestParam, CouponTemplateRemindDO.class);
​
        // 设置优惠券开抢时间信息
        couponTemplateRemindDO.setStartTime(couponTemplate.getValidStartTime());
        couponTemplateRemindDO.setInformation(CouponTemplateRemindUtil.calculateBitMap(requestParam.getRemindTime(), requestParam.getType()));
        couponTemplateRemindDO.setUserId(Long.parseLong(UserContext.getUserId()));
​
        couponTemplateRemindMapper.insert(couponTemplateRemindDO);
    } else {
        Long information = couponTemplateRemindDO.getInformation();
        Long bitMap = CouponTemplateRemindUtil.calculateBitMap(requestParam.getRemindTime(), requestParam.getType());
        if ((information & bitMap) != 0L) {
            throw new ClientException("已经创建过该提醒了");
        }
        couponTemplateRemindDO.setInformation(information ^ bitMap);
​
        couponTemplateRemindMapper.update(couponTemplateRemindDO, queryWrapper);
    }
    // ......
}

 4. 位图参数讲解

如何通过创建时间和提醒类型进行位图运算为一个字段。

存放预约信息的巧妙之处在于使用了64个比特位，能够表示5种提醒信息和每种60min的信息，仅用1位就可以表示某一种提醒规则

1. 每一类占12位，每一位表示5min，所以最高可以在前60min提醒用户

2. 提醒类别从右到左依次是0，1，2，3，4类，这样可以节省位数，所以最前面的4位是无效的

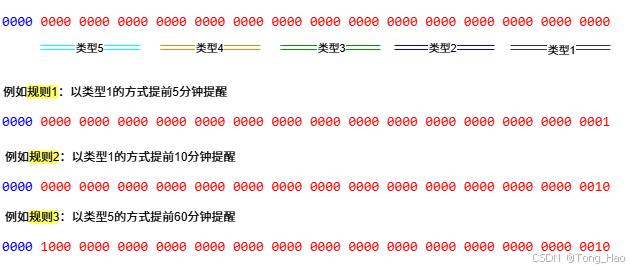

如下图所示

仅用1位就可以表示一种规则，所以只要两种规则进行&与运算=1就表明规则冲突，理论上用户可以创建60种不同规则，确实高效

5. 修改优惠券抢购提醒

如果优惠券提醒已存在，我们需要判断提醒是否重复，如果重复存在，直接抛出异常，如果说两个提醒不存在重叠，则使用 information ^ bitMap 运算进行合并结果，修改放入数据库中。

information & bitMap 用于检查当前的提醒信息是否已经包含了用户设置的提醒，如果相同位置上的位都是 1，则 if ((information & bitMap) != 0L) 会为 true，系统抛出异常，提示用户已经创建过该提醒。

Long information = couponTemplateRemindDO.getInformation();
Long bitMap = CouponTemplateRemindUtil.calculateBitMap(requestParam.getRemindTime(), requestParam.getType());
if ((information & bitMap) != 0L) {
    throw new ClientException("已经创建过该提醒了");
}
couponTemplateRemindDO.setInformation(information ^ bitMap);

推送用户预约提醒

 刚才我们讨论了优惠券预约的设计，重点介绍了如何将预约提醒发送到 RocketMQ 延时队列中。继续详细说明如何将消息推送给用户，确保用户能够及时接收到预约提醒。

1. 预约消息消费者

开发 RocketMQ 消息队列消费者，相关的用户提醒代码进行了抽象，放在了一个执行器中。

代码如下所示：

@Component
@RequiredArgsConstructor
@RocketMQMessageListener(
        topic = "one-coupon_engine-service_coupon-remind_topic${unique-name:}",
        consumerGroup = "one-coupon_engine-service_coupon-remind_cg${unique-name:}"
)
@Slf4j(topic = "CouponTemplateRemindDelayConsumer")
public class CouponTemplateRemindDelayConsumer implements RocketMQListener<MessageWrapper<CouponTemplateRemindDelayEvent>> {
​
    private final CouponTemplateRemindExecutor couponTemplateRemindExecutor;
​
    @Override
    public void onMessage(MessageWrapper<CouponTemplateRemindDelayEvent> messageWrapper) {
        // 开头打印日志，平常可 Debug 看任务参数，线上可报平安（比如消息是否消费，重新投递时获取参数等）
        log.info("[消费者] 提醒用户抢券 - 执行消费逻辑，消息体：{}", JSON.toJSONString(messageWrapper));
​
        CouponTemplateRemindDelayEvent event = messageWrapper.getMessage();
        CouponTemplateRemindDTO couponTemplateRemindDTO = BeanUtil.toBean(event, CouponTemplateRemindDTO.class);
​
        // 根据不同策略向用户发送消息提醒
        couponTemplateRemindExecutor.executeRemindCouponTemplate(couponTemplateRemindDTO);
    }
}

向用户发送消息提醒的逻辑在 CouponTemplateRemindExecutor 执行器，分为几个版本演进。

代码如下所示：

public void executeRemindCouponTemplate(CouponTemplateRemindDTO couponTemplateRemindDTO) {
    // 向用户发起消息提醒
    switch (Objects.requireNonNull(CouponRemindTypeEnum.getByType(couponTemplateRemindDTO.getType()))) {
        case APP -> sendAppMessageRemindCouponTemplate.remind(couponTemplateRemindDTO);
        case EMAIL -> sendEmailRemindCouponTemplate.remind(couponTemplateRemindDTO);
        default -> {
        }
    }
}

2. 线程池并行发送提醒

通过第一版代码，我们可以明显发现一个问题：消息队列的消费速度较慢，因为是逐条处理每条消息后才消费下一条。而我们希望尽快将这些预约信息发送给用户。基于这一前提，我们可以采用线程池进行并行发送，以提高消息处理和发送的效率。

代码如下所示：

// 提醒用户属于 IO 密集型任务
private final ExecutorService executorService = new ThreadPoolExecutor(
        Runtime.getRuntime().availableProcessors() << 1,
        Runtime.getRuntime().availableProcessors() << 2,
        60,
        TimeUnit.SECONDS,
        new SynchronousQueue<>(),
        new ThreadPoolExecutor.CallerRunsPolicy()
);

/**
 * 执行提醒
 *
 * @param couponTemplateRemindDTO 用户预约提醒请求信息
 */
public void executeRemindCouponTemplate(CouponTemplateRemindDTO couponTemplateRemindDTO) {
    executorService.execute(() -> {
        // 向用户发起消息提醒
        switch (Objects.requireNonNull(CouponRemindTypeEnum.getByType(couponTemplateRemindDTO.getType()))) {
            case APP -> sendAppMessageRemindCouponTemplate.remind(couponTemplateRemindDTO);
            case EMAIL -> sendEmailRemindCouponTemplate.remind(couponTemplateRemindDTO);
            default -> {
            }
        }
    });
}

线程池参数解析如下：

• 核心线程数：Runtime.getRuntime().availableProcessors() << 1 CPU 核数 * 2，因为是 IO 密集型线程数可以多些。

• 最大线程数：Runtime.getRuntime().availableProcessors() << 2 CPU 核数 * 4，因为是 IO 密集型线程数可以多些。

• 阻塞队列：SynchronousQueue，不缓冲任务。

• 拒绝策略：CallerRunsPolicy，通过提交任务线程运行被拒绝的任务。

我们通过线程池来加快预约任务的通知提醒处理。当线程池达到其处理能力的瓶颈时，采用任务拒绝策略，将被拒绝的任务交由提交任务的线程自行执行，以确保通知任务不会被丢弃并尽可能提高系统的处理效率。

3. 通过 Redis 延迟队列兜底任务

为了提升消息消费的速度，我们将任务投递到线程池后立即返回消息投递成功给 MQ。然而，如果此时发生了断电，线程池中的任务将会丢失。为了解决这个问题，我们需要引入标记或持久化操作，并在后续通过扫描检测任务状态，确保任务未丢失。

当收到消息时，使用 Redisson 的延时队列，发送一条延时 10 秒的消息。10 秒后，系统检查任务状态。如果消费成功，流程结束；如果消费失败，则重新投递消息，从而保证消息不会丢失。

需要考虑的几个问题：

• 为什么使用 Redis 的延时队列，而不是继续使用 RocketMQ 的延时消息？ Redis 的延时队列适用于 10 秒的短时任务，数据在 10 秒后投递完成即删除。

• 是否有横向对比其它方案？ 我们也考虑了 Redis 的过期监听机制。虽然实现简单，但由于过期监听的时间不够精准，且过期消息只发送一次，可靠性较差。如果消息未成功接收或者发生异常，无法再次收到，因此不够稳妥。

• 如果“检测状态”的机器也挂了怎么办？ 由于我们使用的是 Redis 的延时队列，只要有一台机器存活，就能继续收到消息。除非所有机器同时宕机，否则消息仍可被消费。对于我们这个场景，偶尔丢失少量消息仅意味着少通知几个用户，可以接受，并不构成重大影响。

这种方案确保了在保证消息消费速度的同时，降低了消息丢失的风险。所以，我们要参考之前优惠券分发任务的 Redis Stream 延迟任务进行兜底。

代码如下所示：

public void executeRemindCouponTemplate(CouponTemplateRemindDTO couponTemplateRemindDTO) {
    // 假设刚把消息提交到线程池，突然应用宕机了，我们通过延迟队列进行兜底 Refresh
    RBlockingDeque<String> blockingDeque = redissonClient.getBlockingDeque(REDIS_BLOCKING_DEQUE);
    RDelayedQueue<String> delayedQueue = redissonClient.getDelayedQueue(blockingDeque);
    String key = String.format(COUPON_REMIND_CHECK_KEY, couponTemplateRemindDTO.getUserId(), couponTemplateRemindDTO.getCouponTemplateId(), couponTemplateRemindDTO.getRemindTime(), couponTemplateRemindDTO.getType());
    stringRedisTemplate.opsForValue().set(key, JSON.toJSONString(couponTemplateRemindDTO));
    delayedQueue.offer(key, 10, TimeUnit.SECONDS);
​
    executorService.execute(() -> {
        // 向用户发起消息提醒
        switch (Objects.requireNonNull(CouponRemindTypeEnum.getByType(couponTemplateRemindDTO.getType()))) {
            case APP -> sendAppMessageRemindCouponTemplate.remind(couponTemplateRemindDTO);
            case EMAIL -> sendEmailRemindCouponTemplate.remind(couponTemplateRemindDTO);
            default -> {
            }
        }
​
        // 提醒用户后删除 Key
        stringRedisTemplate.delete(key);
    });
}

 我们将任务暂存到 Redis String，并通过延迟队列进行兜底处理。首先检查 Redis String 是否存在，如果不存在，表示任务已成功消费；如果存在，则需要重新投递消息，确保任务被正确处理。代码如下所示：

@Slf4j
@Component
@RequiredArgsConstructor
static class RefreshCouponRemindDelayQueueRunner implements CommandLineRunner {

    private final CouponTemplateRemindDelayProducer couponRemindProducer;
    private final RedissonClient redissonClient;
    private final StringRedisTemplate stringRedisTemplate;

    @Override
    public void run(String... args) {
        Executors.newSingleThreadExecutor(
                        runnable -> {
                            Thread thread = new Thread(runnable);
                            thread.setName("delay_coupon-remind_consumer");
                            thread.setDaemon(Boolean.TRUE);
                            return thread;
                        })
                .execute(() -> {
                    RBlockingDeque<String> blockingDeque = redissonClient.getBlockingDeque(REDIS_BLOCKING_DEQUE);
                    for (; ; ) {
                        try {
                            // 获取延迟队列待消费 Key
                            String key = blockingDeque.take();
                            if (stringRedisTemplate.hasKey(key)) {
                                log.info("检查用户发送的通知消息Key：{} 未消费完成，开启重新投递", key);

                                // Redis 中还存在该 Key，说明任务没被消费完，则可能是消费机器宕机了，重新投递消息
                                CouponTemplateRemindDelayEvent couponTemplateRemindDelayEvent = JSONUtil.toBean(stringRedisTemplate.opsForValue().get(key), CouponTemplateRemindDelayEvent.class);
                                couponRemindProducer.sendMessage(couponTemplateRemindDelayEvent);

                                // 提醒用户后删除 Key
                                stringRedisTemplate.delete(key);
                            }
                        } catch (Throwable ignored) {
                        }
                    }
                });
    }
}

本章总结

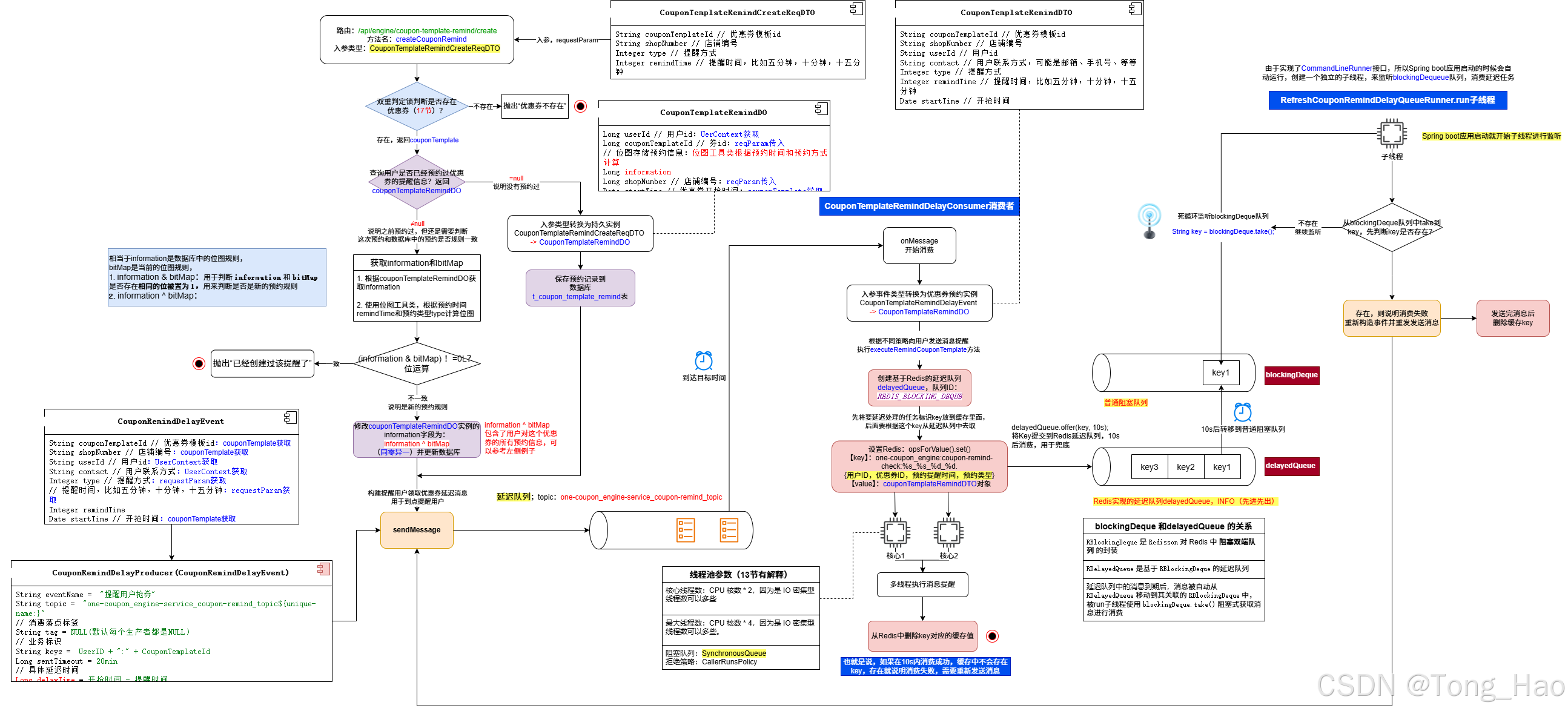

本章流程图如下

部分图片和内容引用知识星球《拿个offer》牛券项目-https://nageoffer.com/onecoupon/
