USB 模拟视频采集芯片,CVBS to USB 2.0 Device

基本概述：视频和音频采集芯片，内部集成 USB 2.0 控制器和数据收发模块、视频 ADC 模块、音频 ADC 模块和音视频处理模块。MS2107 可以将 CVBS、S-Video 和音频信号通过 USB 接口传送到 PC、智能手机和平板电脑上预览或采集。MS2107 输出支持 YUV422 和 MJPEG 两种 模式，兼容 Windows、Android 和 MacOS 系统。

特征;

视频输入

 支持 CVBS 和 S-Video 输入

 兼容 NTSC/PAL 视频制式

 自动识别输入信号源

 支持 3D 解码

音频输入

 内建 24-bit 音频 ADC

 支持数字音频 I2S 输入

视频输出

 支持 MJPEG 和 YUV422 两种模式

 最大输出分辨率 1920×1080@30Hz

 支持用户定制分辨率

 支持亮度 / 对比度 / 饱和度 / 色度调节

 兼容 USB 1.1 模式

 USB 视频符合 UVC1.0 协议

音频输出

 USB 音频输出 96KHz 单声道

 USB 音频符合 UAC1.0 协议

USB 2.0

 集成 USB 2.0 Device

 支持描述符定制

操作系统支持

 Windows XP/7/8/10

 Android5.0 或以上

 MacOS

时钟处理

 需外接 12MHz 无源晶振

 内建 PLL 电路

供电与复位

 内建 3.3V&1.2V LDO

 内建上电复位电路

封装

 LQFP-48 塑封（ 7mm × 7mm ）

 符合 RoHS 标准

应用：

 音视频采集卡

 安防监控

 医疗影像

 车载后视

 工业相机

是MS2106的升级！

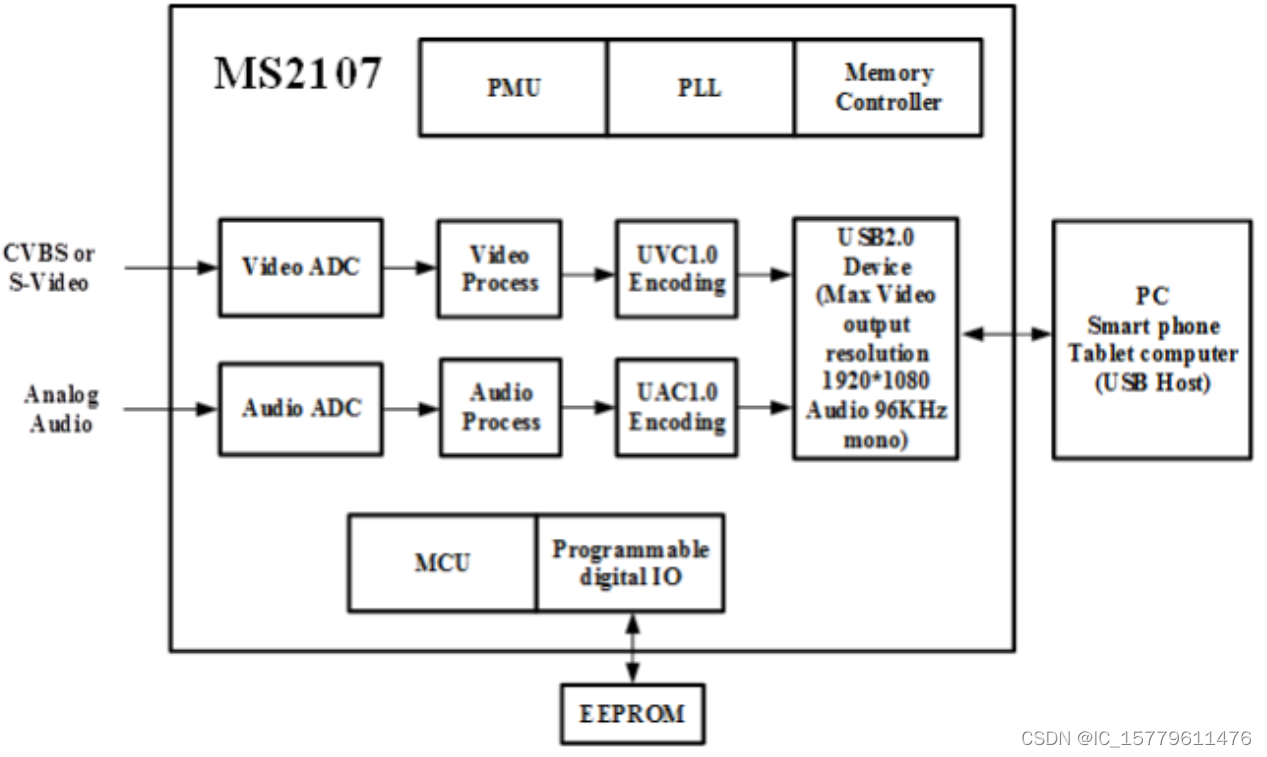

功能：
