在前一篇的文章中，Cypress的DMA一个Descriptor只能做到256次的ADC采样，而项目需求需要达到1024次，因此需要用到多Descriptor的方式。

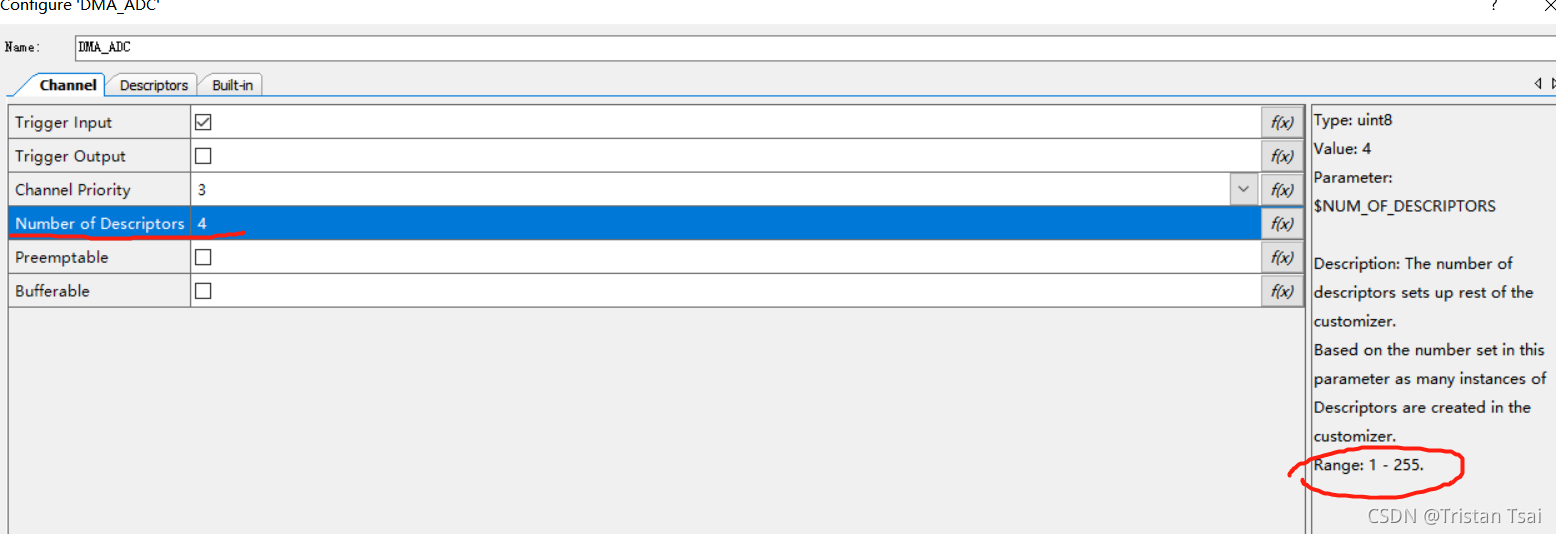

1.首先Descriptor是可以创建多个的，最多可以255个

2.创建之后，将每个Descriptor首尾串联

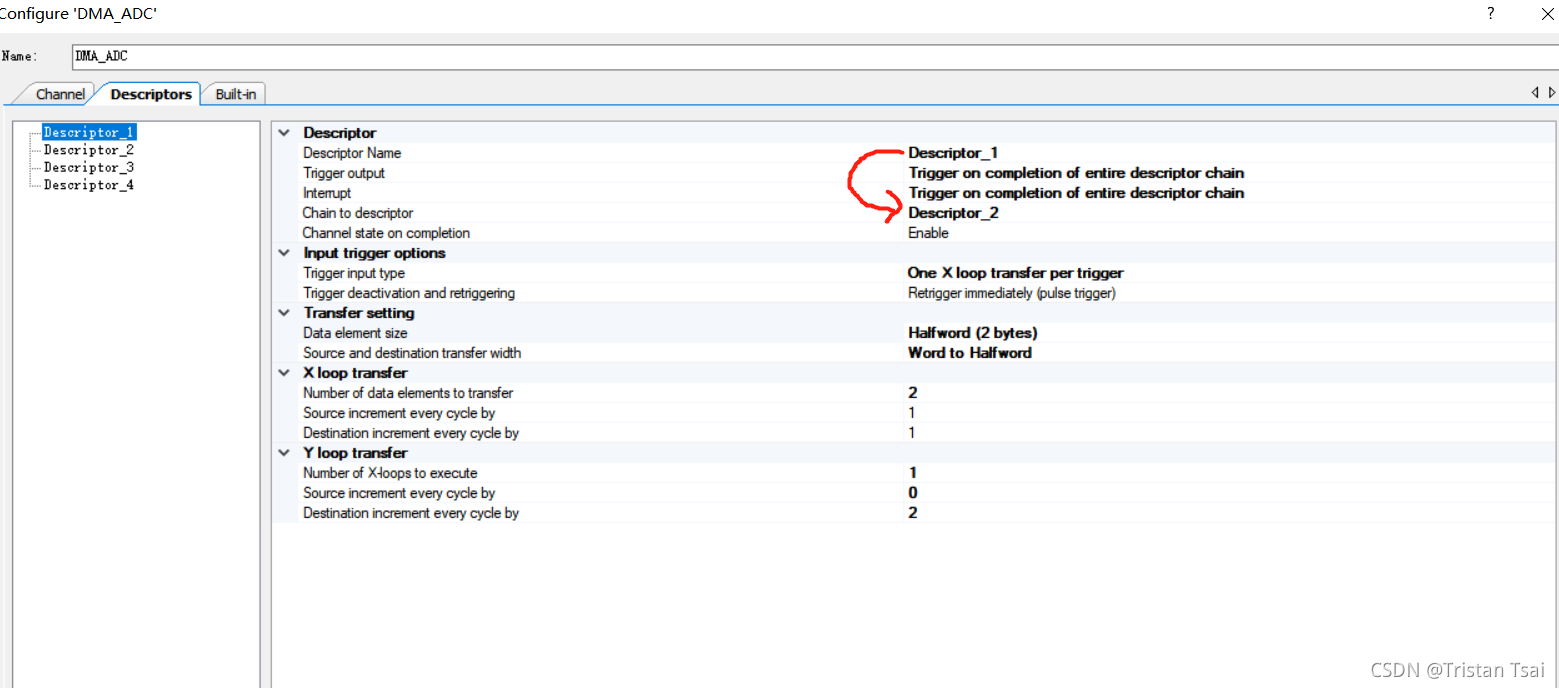

 3.在前3个Descriptor的Trigger output、Interrup以及Chain to descriptor的配置如下

这样就能执行完本descriptor就接着执行下一个descriptor

4.最后一个Descriptor的Trigger output、Interrup以及Chain to descriptor的配置如下

 这样执行完本descriptor就结束并产生一个中断

 最终正好可以实现256*4=1024个ADC采样的DMA搬运了
