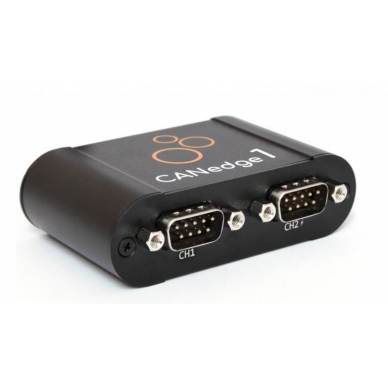

CANedge1：专业级双路CAN/LIN数据记录仪的技术解析与应用

CANedge1是一款高性能、即插即用的2路CAN/LIN数据记录仪，专为工业与汽车领域的工程师设计。其核心功能包括支持CAN FD协议、数据加密与压缩、实时时钟（RTC）同步（精度达50 µs），以及可抽取的8-32 GB工业级SD卡存储。该设备通过CAN连接器直接供电，无需复杂配置即可开始记录原始数据，是OEM研发、车辆诊断、长期系统监控等场景的理想工具。

关键特性

双通道高速通信与灵活性

• 双路CAN/CAN FD + LIN主/从通道：支持多种协议（J1939、OBD2、CANopen、NMEA 2000等），波特率支持自动探测或自定义配置。
• CAN FD兼容：满足高速数据传输需求，最高速率可达8 Mbps。

可靠的数据存储与安全

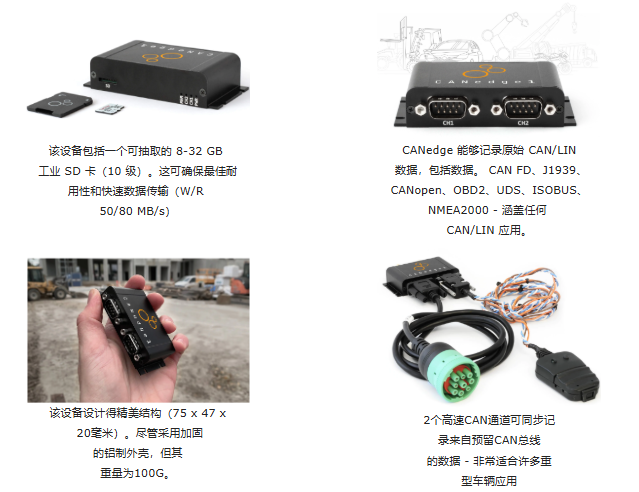

• 工业级SD卡：8-32 GB容量，支持热插拔，确保数据完整性和长期稳定性。
• 零数据丢失设计：结合电源安全机制，意外断电时数据仍受保护。
• 数据加密与压缩：符合GDPR/CCPA规范，支持AES-256加密和LZ4压缩算法，节省存储空间并提升安全性。

智能触发与灵活控制

• 触发式记录：基于CAN ID或数据字节触发启动/停止，优化存储效率。
• 静默模式与循环记录：适用于低功耗场景或持续监控需求。
• 错误帧记录：完整捕捉CAN/LIN总线异常，便于故障分析。

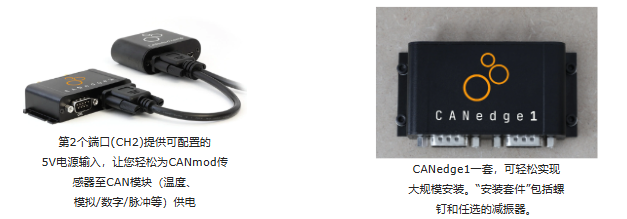

扩展功能（选配）

• GNSS/IMU模块：集成40+卫星信号（GPS、GLONASS等）及惯性测量单元（IMU），为车辆轨迹追踪、驾驶行为分析提供高精度时空数据。

技术规格

类别	参数
总线接口	2x CAN FD（ISO 11898-2）、2x LIN（主/从）
协议支持	J1939、OBD2、CANopen、NMEA 2000等
存储	8-32 GB工业级MicroSD卡，MDF4标准文件格式
|实时时钟	50 µs分辨率（内置备用电池）
供电	+7V至+32V DC（通过通道1 DB9供电），功耗<1W
机械特性	75x47x28mm（不含天线）、108g、IP40防护、工作温度-25℃至+75℃

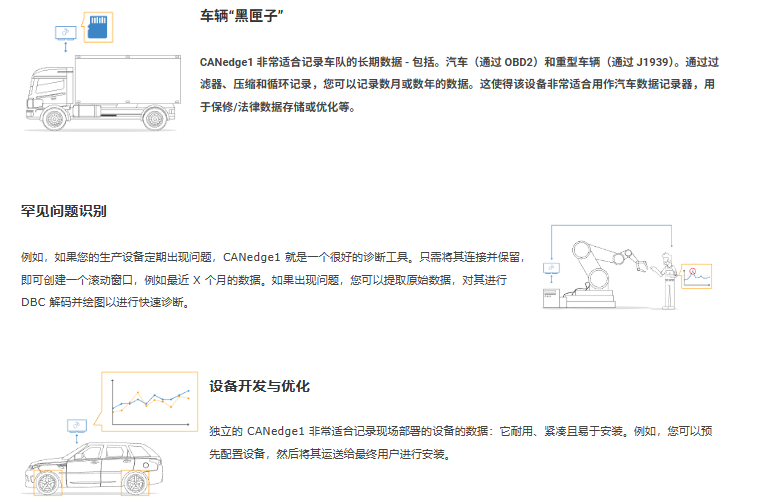

应用场景

汽车研发与测试

• OEM原型车验证：长期记录CAN总线数据，分析ECU通信稳定性。
• 故障诊断：通过错误帧记录快速定位CAN网络异常。

车队管理与远程监控

• 选配GNSS/IMU：实时追踪车辆位置、速度及加速度数据，优化驾驶行为与能耗管理。
• 数据加密传输：保障车队敏感信息的安全性。

工业自动化

• 设备状态监控：记录LIN总线传感器数据，预测设备维护周期。
• 生产线质量控制：触发式记录关键CAN报文，确保生产一致性。

软件与生态支持

开源工具链

• MDF4文件处理：通过免费开源工具（如asammdf GUI）实现数据转换（CSV、Vector ASC、PEAK TRC等）、DBC解码及可视化。
• Python API：支持自动化批量处理，快速集成至自定义分析平台。

开发者友好

• GitHub资源库：提供快速入门代码示例及文档，降低开发门槛。
• 跨平台兼容：支持Windows/Linux系统，适配多种数据分析环境。

CANedge1以极低成本实现了专业级CAN/LIN数据记录功能，其模块化设计（如可扩展GNSS/IMU）、开源生态及工业级可靠性，使其成为工程师在研发、诊断与监控领域的首选工具。无论是车载系统调试，还是工业设备运维，CANedge1均能提供高效、安全、灵活的数据采集解决方案。

核心价值：零数据丢失、即插即用、开源赋能、扩展无限。
