9M高速USB转接芯片CH347转双串口转I2C转SPI转JTAG转SWD

1、概述

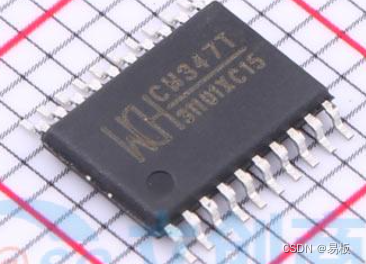

CH347 TSSOP20封装和丝印

CH347 是一款高速 USB 总线转接芯片，通过 USB 总线提供异步串口、I2C 同步串行接口、SPI 同步串行接口和 JTAG 接口等。
在异步串口方式下，CH347 提供了 2 个高速串口，支持 RS485 串口收发使能控制、硬件流控和常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者 MCU 直接升级到 USB总线。

在同步串行接口方式下，CH347 提供了 1 个 2 线 I2C 接口(SCL 线、SDA 线)和 1 个 4 线 SPI 接口(SCS 线、SCK/CLK 线、MISO/SDI/DIN 线、MOSI/SDO/DOUT 线)，用于为计算机扩展 2 线或 4 线同步串行接口，操作 EEPROM、FLASH 和传感器等器件。

在 JTAG 接口方式下，CH347 提供了 1 个 JTAG 接口，支持 4/5/6 线接口(TMS 线、TCK 线、TDI 线、TDO 线、TRST 线和 SRST 线)，用于为计算机扩展 JTAG 接口，操作 CPU、DSP、FPGA 和 CPLD 等器件。

在 SWD 接口方式下，CH347 提供了 1 个 SWD 接口（SWDCLK 线，SWDIO 线），用于为计算机扩展 SWD接口，操作 ARM MCU 和 CPU 等器件。

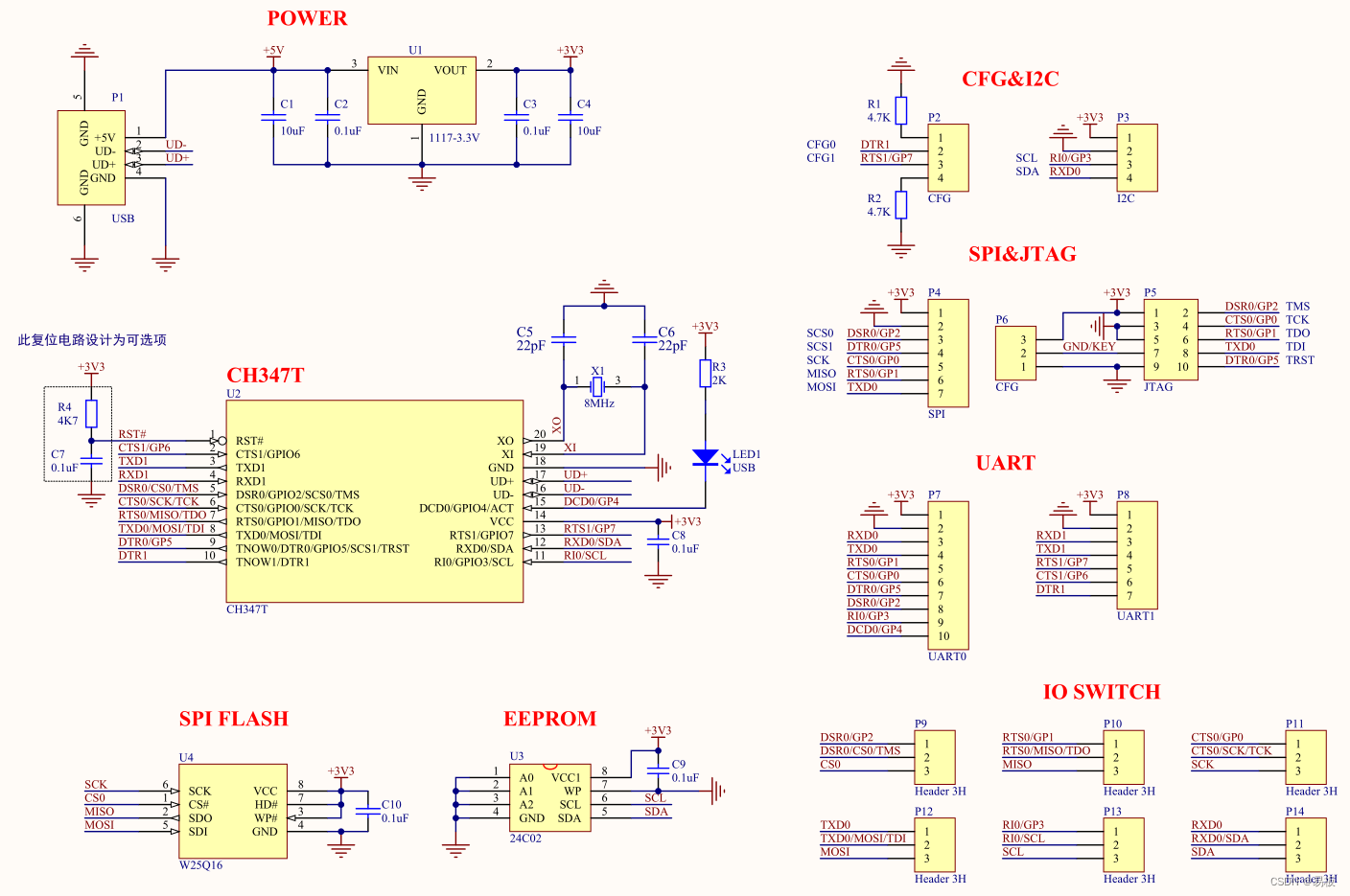

CH347转I2C转SPI转JTAG转UART电路图

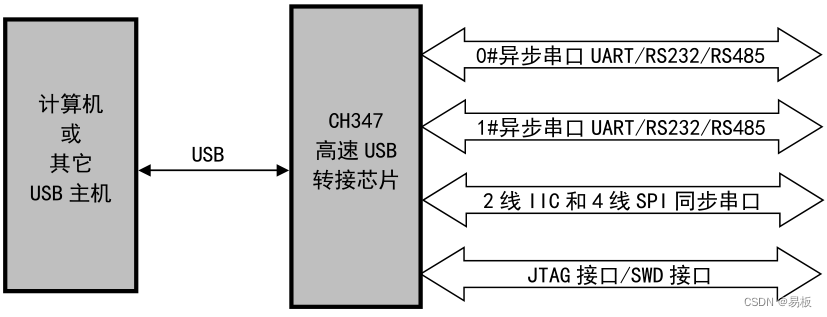

CH347高速 USB转接芯片

计算机或其它USB 主机经过USB线连接到CH347高速USB转接芯片，转换为异步串口 UART/RS232/RS485、异步串口 UART/RS232/RS485、2 线 IIC 和 4 线 SPI 同步串口、JTAG 接口/SWD 接口

2、特点

2.1. 概述

480Mbps 高速 USB 设备接口，外围元器件只需晶振和电容。
内置 EEPROM，可配置工作模式、芯片 VID、PID、最大电流值、厂商和产品信息字符串等参数。
单一 3.3V 供电。
CH347F 支持 I/O 独立供电，支持 3.3V、2.5V、1.8V 电源电压。
提供 TSSOP-20 和 QFN28 无铅封装，兼容 RoHS。
多种工作模式，适应高速 USB 转接应用需求。

2.2. 异步串口

内置固件，仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
硬件全双工串口，内置独立的收发缓冲区，通讯波特率支持 1200bps～9Mbps。
串口支持 8 个数据位，支持奇校验、偶校验以及无校验，支持 1 或 2 停止位。
每个串口内置 12K 字节的接收 FIFO，4K 字节的发送 FIFO。
支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
支持 CTS 和 RTS 硬件自动流控。
支持半双工，提供串口正在发送状态指示 TNOW，可用于控制 RS485 收发切换。
支持最多 8 路 GPIO 输入输出功能。
通过外加电平转换器件，支持 RS232、RS485、RS422 等接口。

2.3. I2C 同步串行接口

作为 Host/Master 主机模式。
提供 SCL 和 SDA 两根信号线，支持 5 种传输速度，传输频率可达 1MHz。
通过计算机 API 配合，可灵活操作 2 线接口的 A/D、D/A、EEPROM 和传感器等器件。

2.4. SPI 同步串行接口

作为 Host/Master 主机模式。
提供 SCS 线、SCK/CLK 线、MISO/SDI/DIN 线、MOSI/SDO/DOUT 四根信号线。
支持 2 根片选信号线，可分时操作 2 个 SPI 接口设备。
支持 8 位/16 位数据结构，支持 MSB 和 LSB 传输。
支持 SPI 模式 0/1/2/3，支持传输频率配置，传输频率可达 60MHz。
支持硬件 DMA 发送和接收。
通过计算机 API 配合，可灵活操作 4 线接口的 FLASH、MCU、传感器等器件。

2.5. JTAG 接口

作为 Host/Master 主机模式。
JTAG 接口提供 TMS 线、TCK 线、TDI 线、TDO 线、TRST 线(可选)和 SRST 线(可选)。
支持高速 USB 数据传输。
通过计算机 API 配合，可灵活操作 CPU、DSP、FPGA、CPLD、MCU 等器件。

2.6. SWD 接口

作为 Host/Master 主机模式。
SWD 接口提供 SWDCLK 线、SWDIO 线。
通过计算机 API 配合，可灵活操作 ARM MCU 和 CPU 等器件。

3、封装

CH347 QFN28 TSSOP20封装示意和引脚定义

封装形式	塑体宽度	引脚间距	封装说明	订货型号
QFN28_4X4	4*4mm	0.4mm	四边无引线 28 脚	CH347F
TSSOP-20	4.4mm	0.65mm	薄小型 20 脚贴片	CH347T

注：CH347 的 USB 收发器按 USB2.0 全内置设计，UD+和 UD-引脚不能串接电阻，否则影响信号质量。
CH347F 的底板是 0#引脚 GND，是可选但建议的连接；其它 GND 是必要连接。

4、引脚

4.1. 一般说明

CH347 芯片具有多种工作模式，同一引脚在不同工作模式下的功能和定义可能不同。CH347T 芯片在上电复位或外部复位时，检测配置引脚状态自动配置工作模式。
注：FT 表示引脚作为输入时耐受 5V 电压。

4.2. CH347F 引脚

标准的公共引脚

引脚号	引脚名称	类型	引脚说明
21	VCC	电源	电源调节器正电源输入端，需要外接退耦电容
0,20	GND	电源	公共接地端，需要连接 USB 总线的地线
3	RST#	输入	外部复位输入端，低电平有效，内置上拉电阻
28	UD+	USB 信号	直接连到 USB 总线的 D+数据线，不能额外串接电阻
27	UD-	USB 信号	直接连到 USB 总线的 D-数据线，不能额外串接电阻
1	XI	输入	晶体振荡输入端
2	XO	输出	晶体振荡反相输出端
6	VIO	电源	I/O 端口电源输入端，需要外接退耦电容

SPI 接口相关引脚

引脚号	引脚名称	类型	引脚说明
13	SCS0	输出	4 线串口的片选输出 0
7	SCS1	输出	4 线串口的片选输出 1
