GR2103高压半桥栅极驱动芯片

产品简介

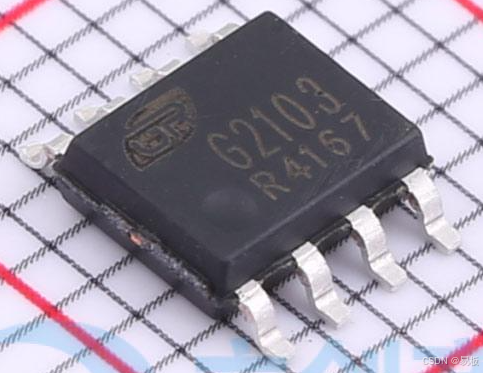

GR2103封装和丝印

GR2103是一款高性价比的高压半桥栅极驱动专用芯片，设计用于高压、高速驱动N型大功率 MOS管、IGBT管。内置欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。内置防止直通功能和死区时间，防止功率管发生直通，有效保护功率器件。广泛应用于无刷电机的控制器电路中。

参考价格(20250117)
1+：¥0.458/个
4000+：¥0.318/个@4000 pcs/盘

产品特点

悬浮绝对电压+620V
高端输出与高端输入同相
低端输出与低端输入反相
VCC欠压保护(UVLO)
3.3V/5V输入逻辑兼容
封装形式：S0P8、S0IC8
工作电压 10V~20V
拉电流(IOH) 600uA
灌电流(IOL) 600uA
负载类型 IGBT
驱动通道数 2
驱动配置 半桥

产品用途
电机驱动
DC-DC 转换器

封装形式和管脚功能定义

管脚序号	管脚定义	功能说明
