基于SPWM和电压单闭环控制的三相电压型逆变器仿真模型

三相电压型逆变器控制simulink

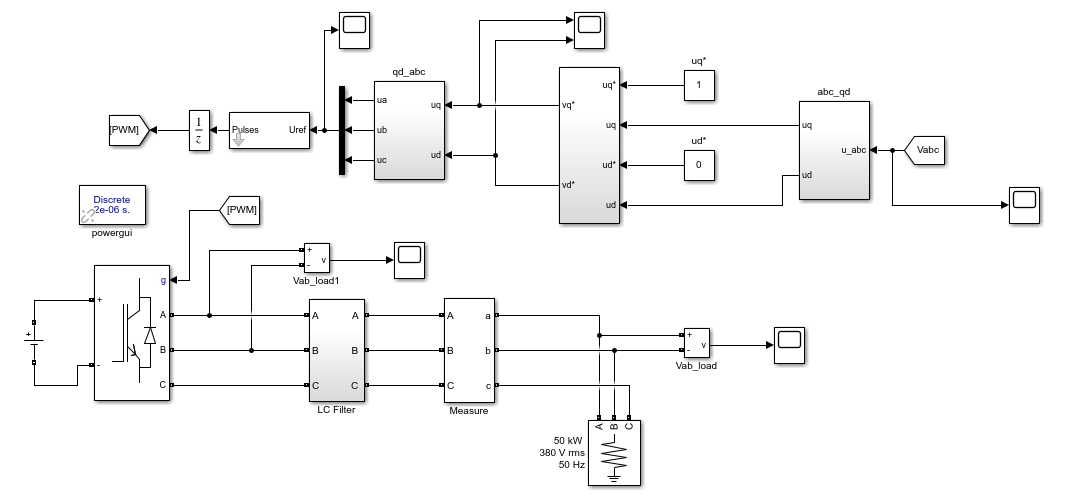

说明：采用SPWM，使用电压单闭环控制的三相电压型逆变器仿真模型，
模型中对测量的电压使用了标幺值，（会有一定好处的），所以uq*的给定值
是1。

ID:1730671874484663

tbNick_vf2b0

三相电压型逆变器控制是现代电力系统中广泛应用的关键技术之一。本文将围绕三相电压型逆变器控制的Simulink仿真模型展开讨论，重点介绍采用空间矢量调制（Space Vector Pulse Width Modulation，SPWM）以及电压单闭环控制的方法。

首先，我们需要了解什么是三相电压型逆变器。三相电压型逆变器是一种将直流电能转换为交流电能的关键设备，其输出是由三相交流电压组成的。在电力系统中，逆变器可用于将直流电能转换为可直接供应给交流电网的电能，或者用于驱动交流电机等设备。

在本文的仿真模型中，采用了SPWM方式对三相电压型逆变器进行控制。SPWM是一种常用的调制技术，通过调整PWM（Pulse Width Modulation）信号的占空比来实现对逆变器输出电压的控制。具体而言，SPWM将输入的直流电压转换成一系列脉冲信号，脉冲信号的占空比和频率决定了逆变器输出的交流电压的大小和频率。

另外，本文采用了电压单闭环控制方法对逆变器的输出电压进行实时监测和调节。闭环控制是一种通过反馈信号来调节系统输出的控制方法，它可以有效地提高系统的稳定性和动态性能。在电压单闭环控制中，通过测量逆变器输出电压，并与给定的电压进行比较，得到误差信号。然后，根据误差信号采取相应的控制策略，调整逆变器的工作状态，使输出电压达到预期值。

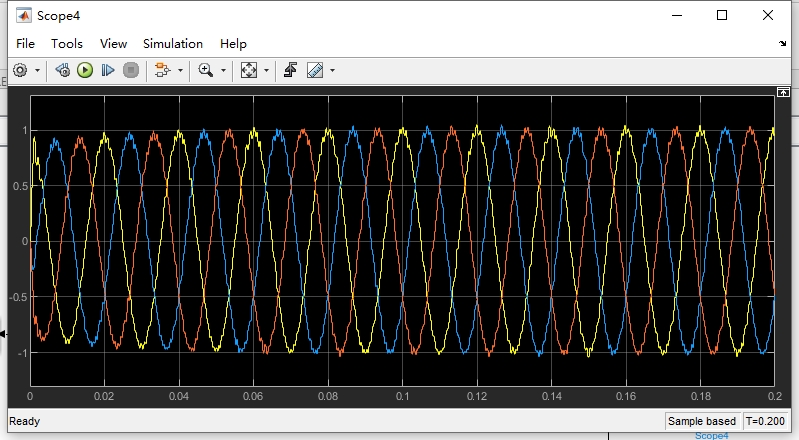

需要注意的是，在仿真模型中，对测量的电压使用了标幺值。标幺值是一种将物理量转化为相对单位的方法，可以简化模型的计算和参数设置，并且有助于提高模型的精确性。因此，在我们的模型中，逆变器输出电压的给定值被设置为1，以便在仿真中进行精确的观察和分析。

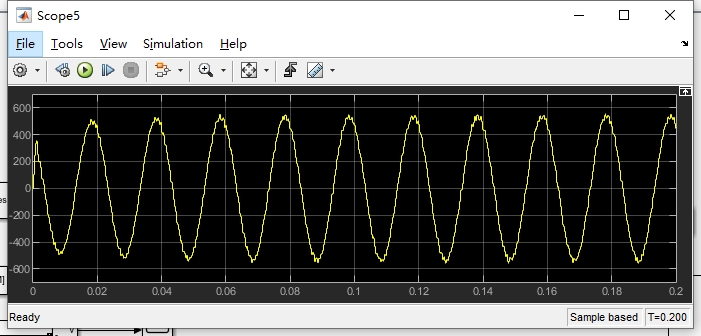

通过以上的控制方法，我们可以在Simulink仿真环境下对三相电压型逆变器进行精确的仿真分析。通过观察输出电压的波形和频谱等参数，我们可以评估逆变器的性能，并针对实际应用中可能出现的问题进行优化和改进。

总结起来，本文围绕三相电压型逆变器控制的Simulink仿真模型展开了讨论，重点介绍了采用SPWM和电压单闭环控制的方法。通过这些控制方法，我们可以实现对逆变器输出电压的精确控制，并进行性能评估和优化。希望本文对读者在研究三相电压型逆变器控制方面提供一些启发和参考，促进相关技术的发展和应用。
