测试:深信服AF与AC IPsec VPN连接配置

一、引言

本文章为自测项目，主要讲解AF与AC设备如何建立IPsec VPN的详细配置。

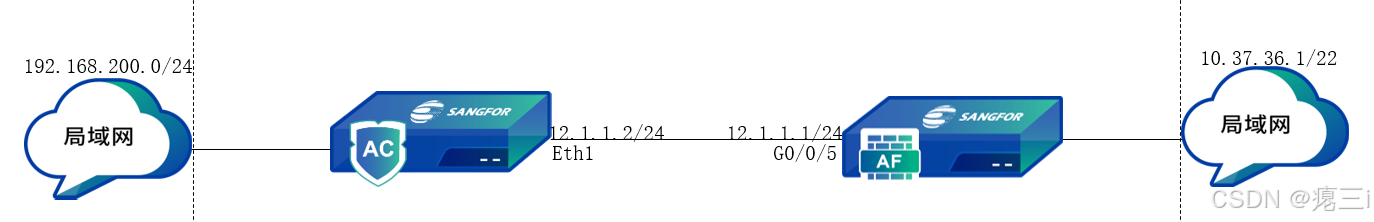

拓扑如下：

采取直连方式，但是正常测试不应用此组网方式，条件有限，最后验证在AF-VPN运行状态看到AC上线即可。

二、详细配置

AF配置:

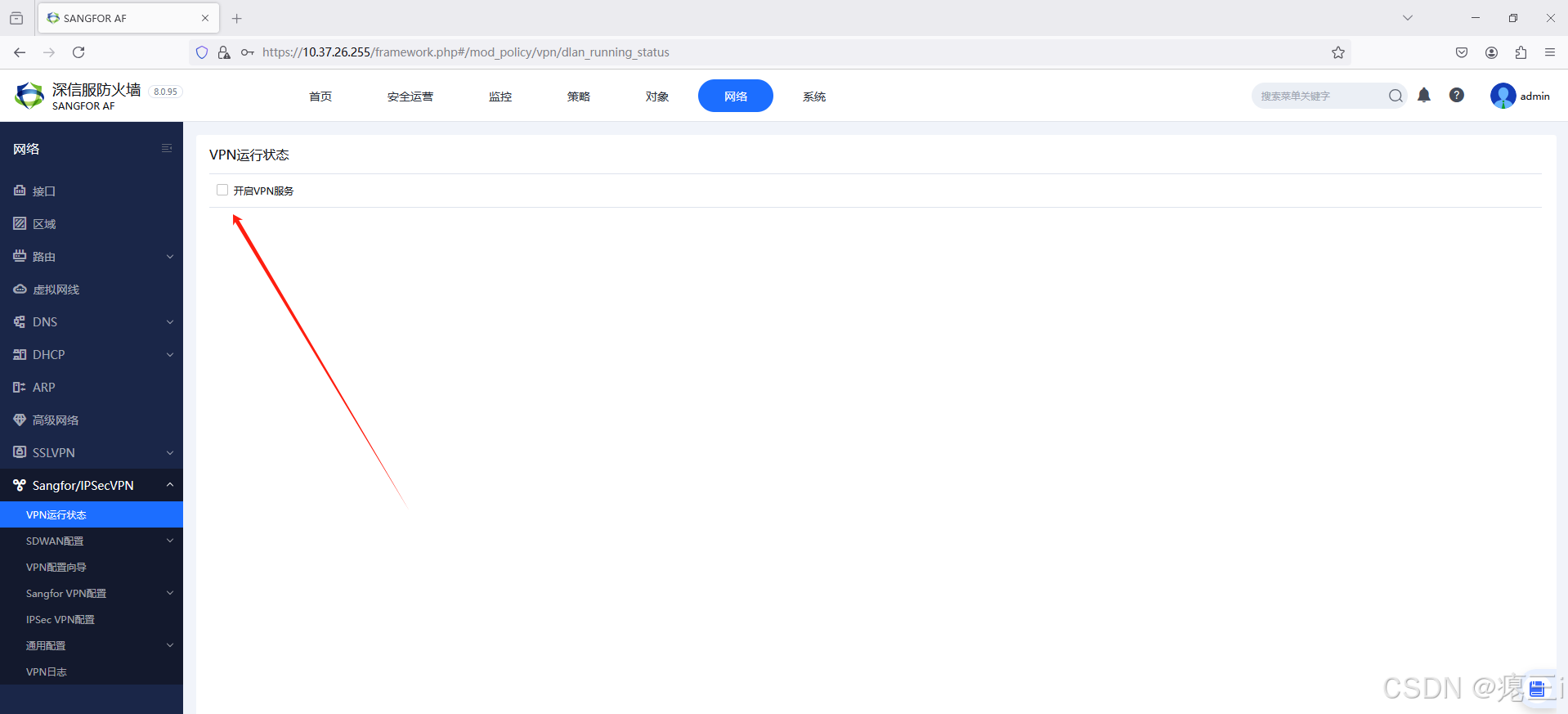

点击开启VPN服务

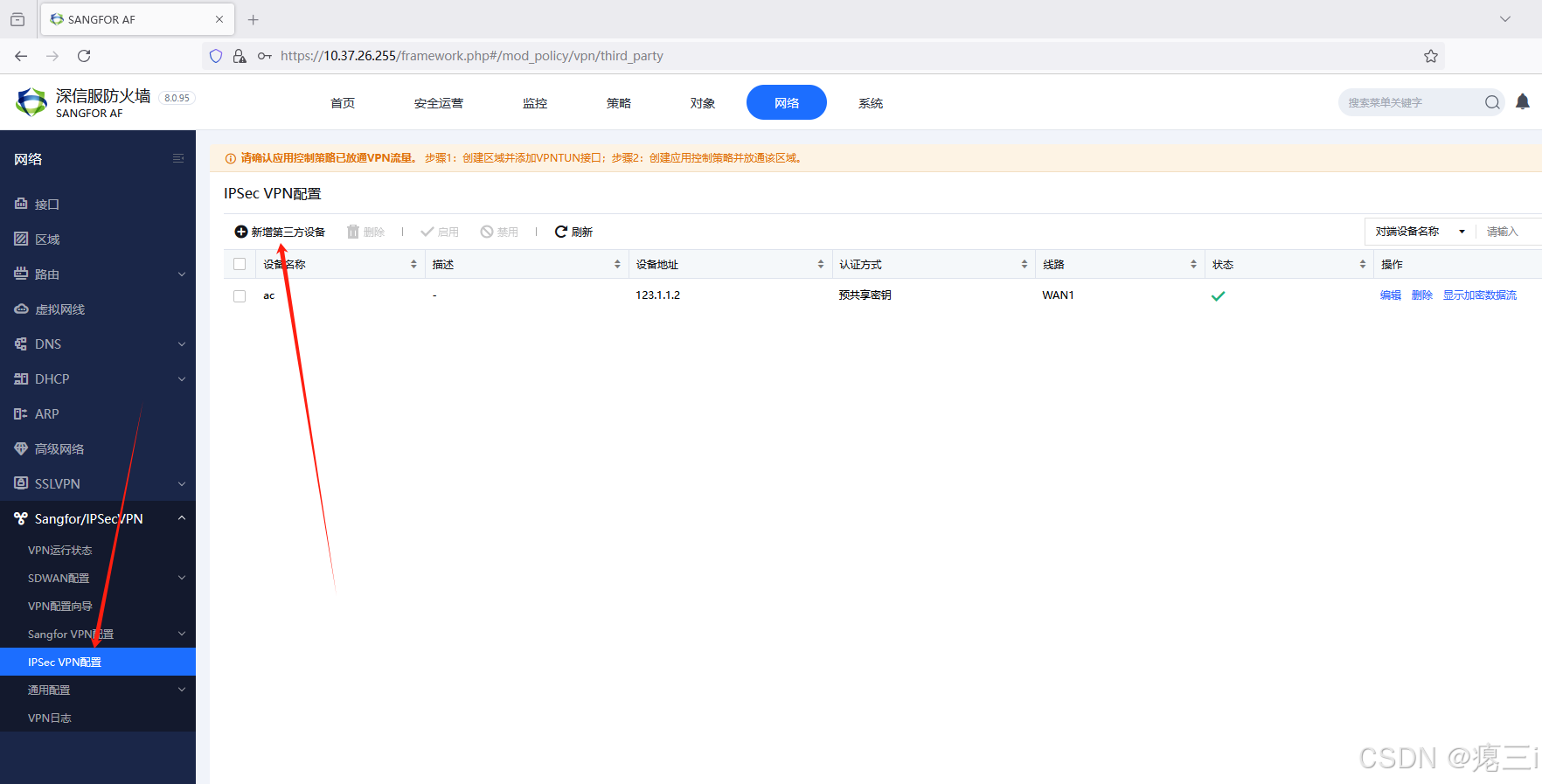

新增第三方设备。

进入后，点击高级设置，进行第一阶段的配置。

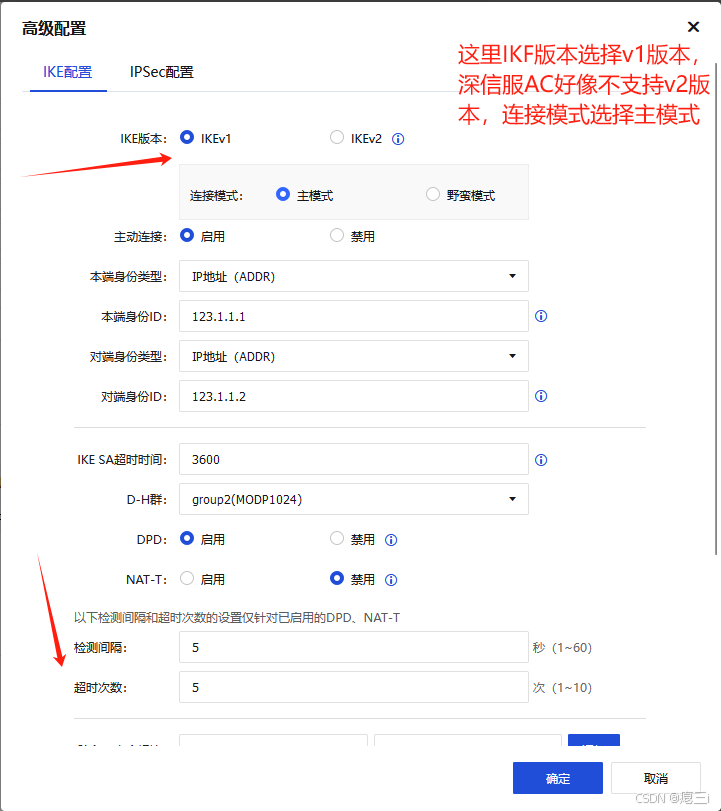

这里选择IKEv1版本，好像深信服的AC不支持v2版本，连接模式选择主模式，主动连接启用，本端身份类型选择IP地址（当然也支持另外两种域名字符串与用户字符串）

接下来就是第二阶段的配置

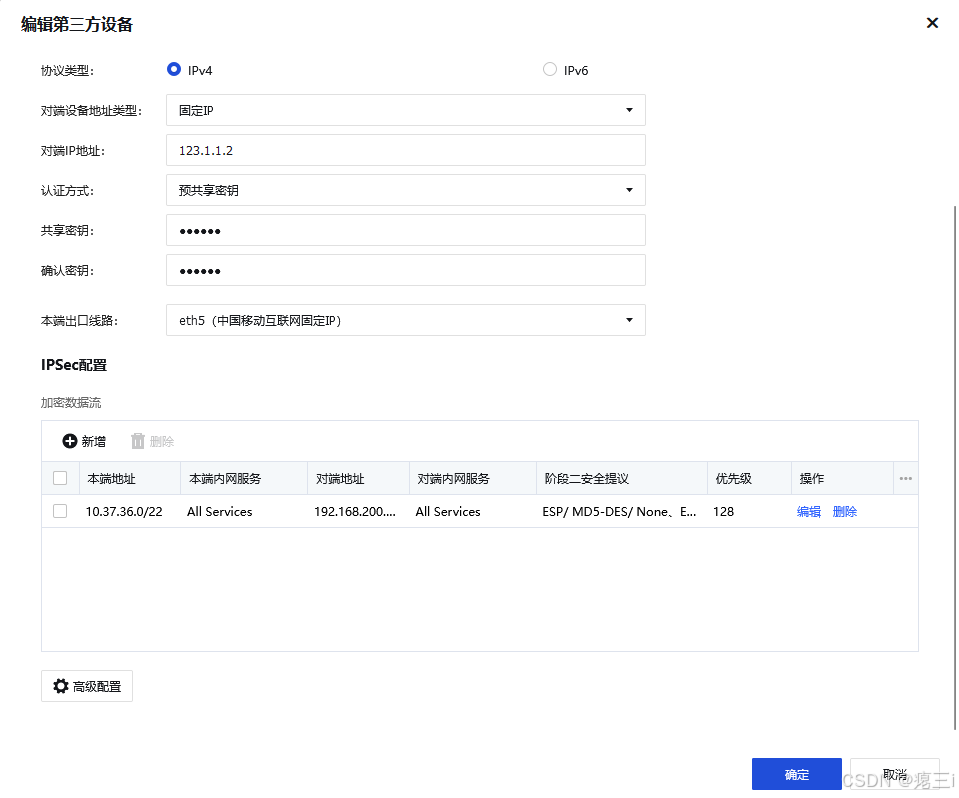

基本配置主要是对端IP和共享密钥，共享密钥与对端配置一样。

最后点击完成添加AF这边的配置就基本已经完成。

AC配置:

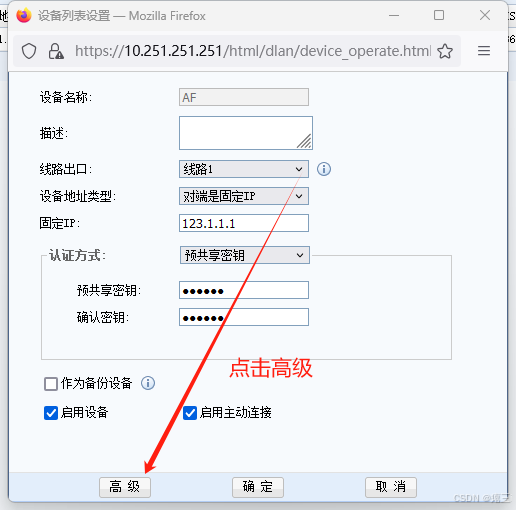

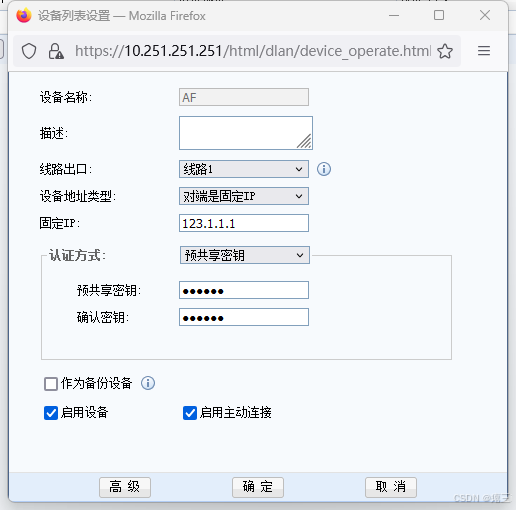

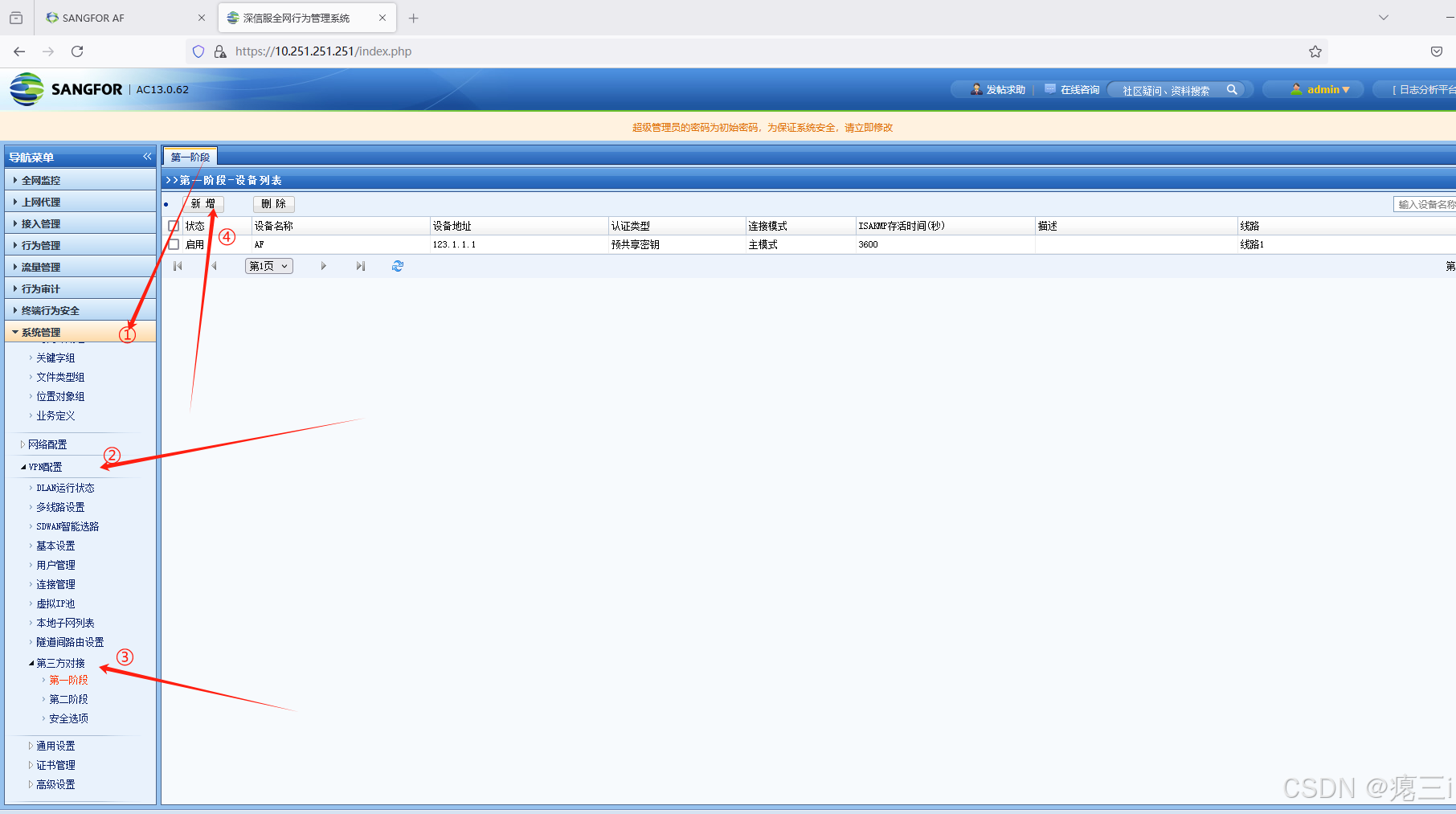

如上图流程所示进入到ac第一阶段认证

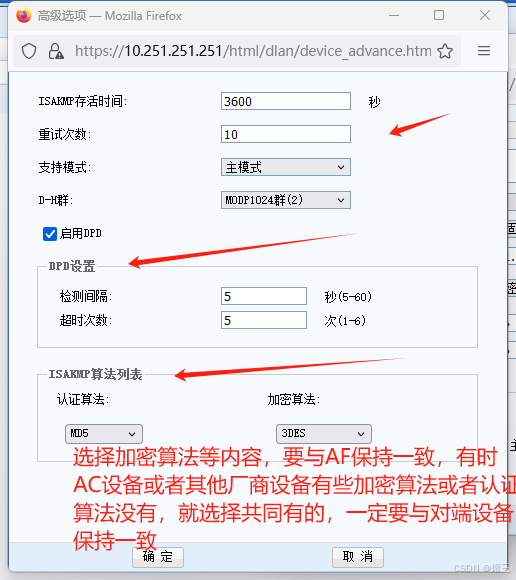

紧接着在配置上图所示内容。

然后点击第二阶段

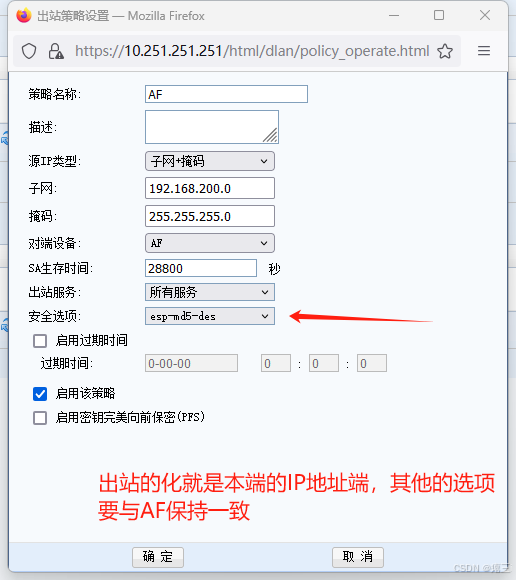

这里的入站策略与出站策略都是对于AC设备来讲

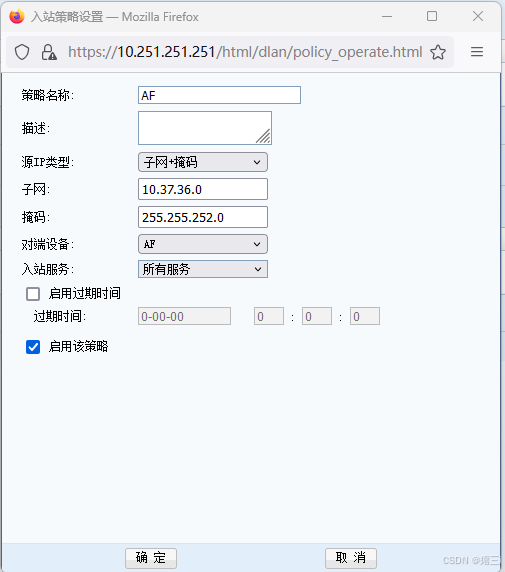

入站的化就选择对端的内网IP段

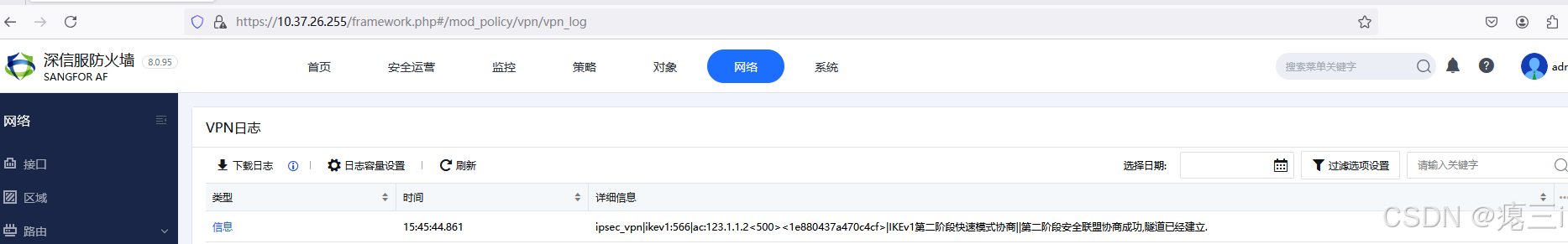

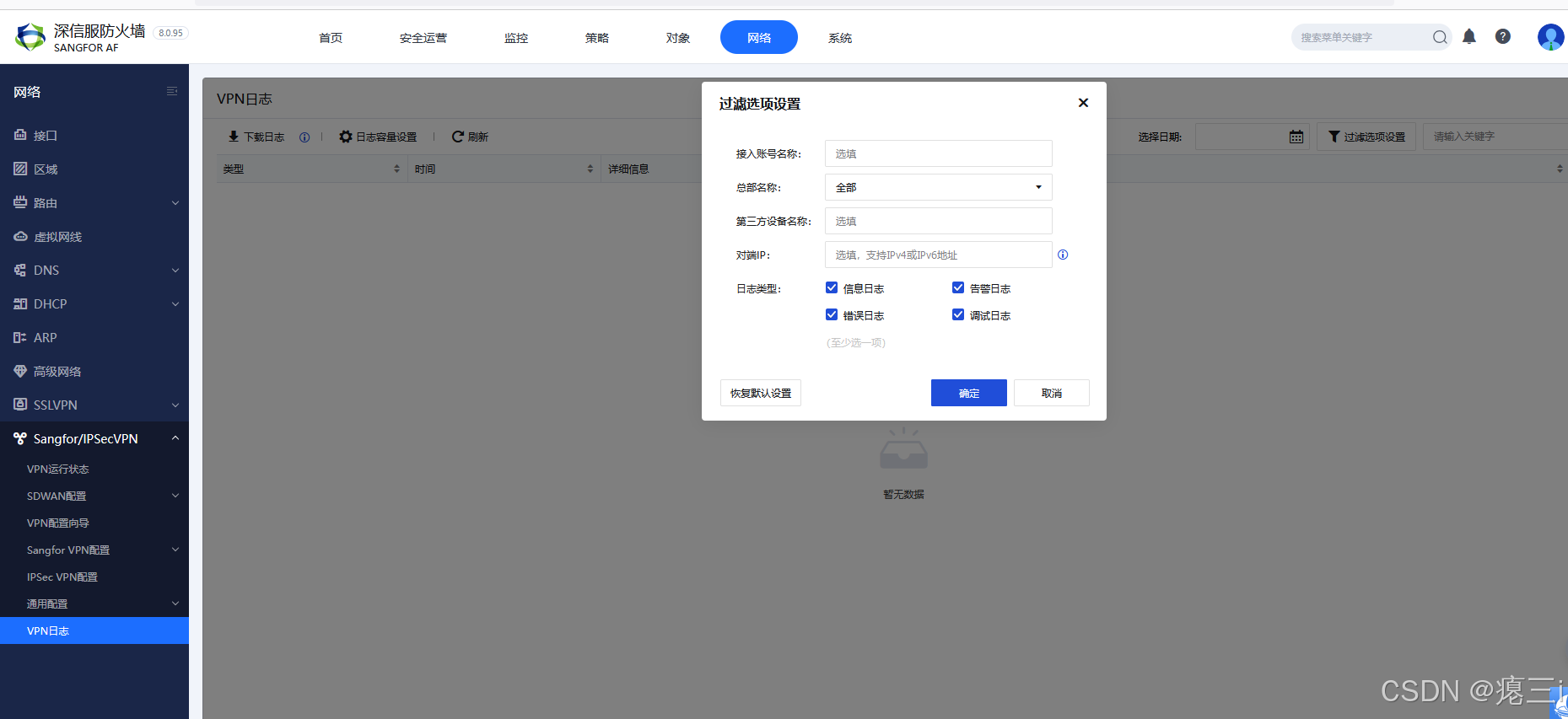

然后回到AF设备中，将vpn日志所有的日志类型都选中

这里就能看到第二阶段安全联盟协商成功，隧道已经建立

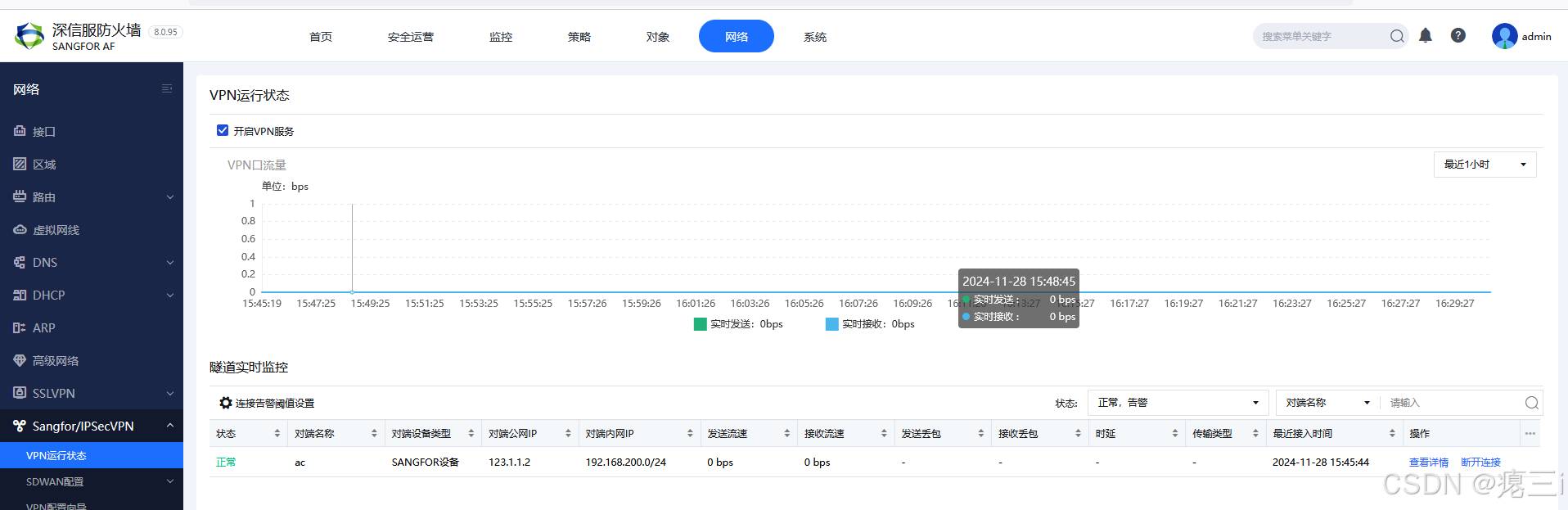

回到VPN运行状态，可以看到已经建立成功并且可以看到运行状态。

三、总结

通过情况下VPN的配置很简单 ，重要的就是保证本端与对端保证加密、认证等一些配置的一致，但是在实际的配置案例中，配置不成功的原因层出不穷，与同一品牌进行vpn连接很简单，但是与其他品牌连接加密、认证算法这些存在差异，导致连接不成功，需要经过多次的对比配置。遇到这种情况就需要看VPN日志，进行分析，查看vpn连接在那个阶段不成功，错误原因是哪些。

附:

基础配置界面各配置项目说明：

设备名称：设置隧道名称。

启/禁用：启用或者禁用该VPN连接。

描述：用于标注隧道名称，可自定义填写。

对端设备地址类型：包括固定IP、动态IP、动态域名三种，请根据实际情况选择：选择固定IP，就填写上对端的IP地址；选择动态域名，就填写上对端外网绑定的域名。

认证方式：包括预共享密钥和RSA签名证书两种，按需选择。

预共享密钥与确认密钥：填入正确的预共享密钥，并确保连接双方采用的都是相同的预共享密钥。

本端连接线路：根据实际线路情况选择对应的出口线路。

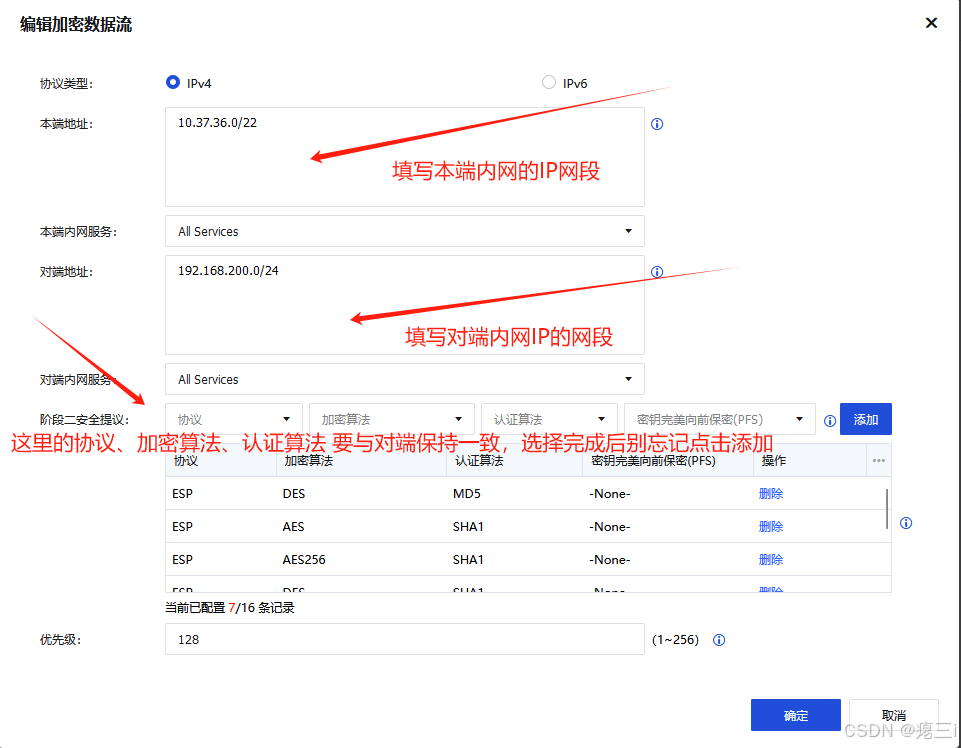

加密数据流：选择设置标准IPSec VPN的感兴趣流以及第二阶段协商的参数。

各配置项目说明：

本端地址：设置标准IPSec VPN感兴趣流的源IP匹配规则，可填写单个IP或者IP网段。

本端内网服务：设置标准IPSec VPN感兴趣流的源内网服务匹配规则，可选择ALL Services、ALL TCP Services、ALL UDP Services、ALL ICMP Services这四种服务类型的某一种，请按需选择。

对端地址：设置标准IPSec VPN感兴趣流的目的IP匹配规则，可填写单个IP或者IP网段。

对端内网服务：设置标准IPSec VPN感兴趣流的目的内网服务匹配规则，可选择ALL Services、ALL TCP Services、ALL UDP Services、ALL ICMP Services这四种服务类型的某一种，请按需选择。

阶段二安全提议：选择阶段二协商时所使用的参数，包括所使用的协议、加密算法、认证算法、是否启用密钥完美向前保密（PFS）；其中数据包封装所使用的协议包括AH、ESP协议；数据加密所使用的加密算法包括DES、3DES、AES、AES192、AES256、SANGFOR_DES；选择数据认证的认证算法包含MD5、SHA1、SHA2-256、SHA2-384、SHA2-512。

优先级：设置本端地址和对端地址优先级用于标识路由优先级。

IKE配置界面各配置项说明：

IKE版本：选择IKEv1或者IKEv2版本需要对端保持一致。

连接模式：包括主模式和野蛮模式两种类型。主模式适用于双方均为固定IP或者一方固定IP一方动态域名方式，并且不支持NAT穿透；野蛮模式适用于其中一方为拨号的情况，并且支持NAT穿透；根据客户实际需求场景选择主模式或者野蛮模式。

主动连接：用于控制设备是否主动发起建立VPN的连接。

本端身份类型：设置本端身份类型，保证对端可以识别到本端设备。该类型包括：IP地址（IPV4_ADDR）、域名字符串（FQDN）、用户字符串（USER_FQDN）三种类型。

本端身份ID：按照本端身份类型所选择的类型进行配置。

对端身份类型：设置对端身份类型，保证本端可以识别到对端设备。该类型包括：IP地址（IPV4_ADDR）、域名字符串（FQDN）、用户字符串（USER_FQDN）三种类型。

对端身份ID：按照本端身份类型所选择的类型进行配置。

IKE SA超时时间：标准IPSEC协商的第一阶段存活时间，只支持按秒计时方式。

D-H群：设置Diffie-Hellman密钥交换的群类型，包括1、2、5、14、15、16、17、18八种，请与对端设备配置保持一致。

DPD：IPSEC使用DPD（Dead Peer Detection）功能来检测对端Peer是否存活。

NAT-T：NAT-T在野蛮模式下才会有，主要作用是避免有一方设备处于NAT之后导致标准IPSEC协商失败，NAT穿透启用后数据会封装成UDP格式传输，而不是ESP封装，这样也可以避免内网没有放通ESP的情况。

检测间隔：设置DPD、NAT-T的检测间隔。

超时次数：设置PDP、NAT-T的检测超时次数，多次检测超时后，设备会认为对端失效而断开连接；

阶段一安全提议：选择阶段一协商时所使用的参数，包括所加密算法、认证算法；其中数据加密所使用的加密算法包括DES、3DES、AES、AES192、AES256、SANGFOR_DES、SANGFOR_NULL；选择数据认证的认证算法包含MD5、SHA1、SHA2-256、SHA2-384、SHA2-512。

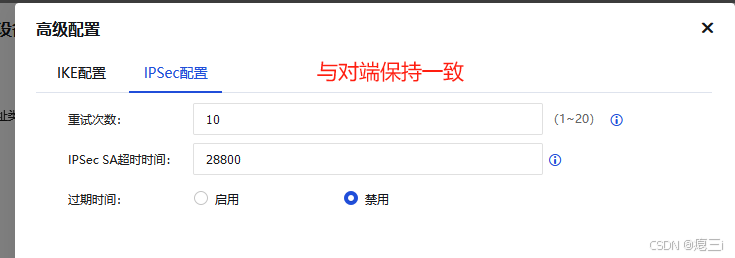

IPSec配置界面各配置项说明：

重试次数：设置标准IPSec VPN的重试连接次数。

IPSec SA超时时间：设置IPSec SA对应的超时时间。

过期时间：勾选启用或者禁用，来选择标准IPSec VPN隧道是否有过期时间。
