以太网线讲解

1、直通网线

直连线，同一根网线的两端使用同样的线序。即网线的两端都使用568A或568B的是直连线 。

直通线用来连接电脑和交换机（或HUB），路由器和交换机（或HUB）。

2、交叉网线

交叉线，同一根网线的两段使用不同的线序 。即网线两端，一端用568A，一端用568B的是交叉线，在实际运用中一般都使用568B，通常认为568B对电磁干扰的屏蔽比较好。

交叉线用来连接电脑和电脑，路由器和路由器。交叉线并不常使用。

一般用到的网口速率有10Mbps、100 Mbps、1000 Mbps等速率类型，端口状态有全双工和半双工，全双工延迟更小，速度更快。

网口灯左边橙色代表百兆，绿色代表千兆，右边的另外一个灯闪烁代表有数据传输。全双工状态时绿灯亮，半双工状态时灭

如何手工配置电脑网口速率及双工模式，如下图，电脑网卡选择属性，点击配置，选择高级，修改连接速度和双工模式；

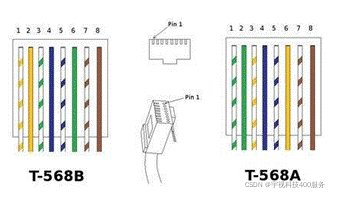

制作网线， 568B线序

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8。

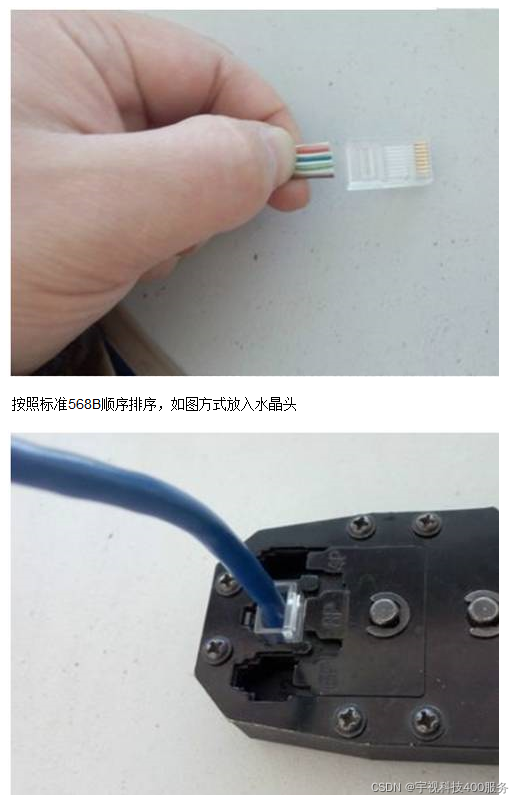

制作网线工序如下截图：

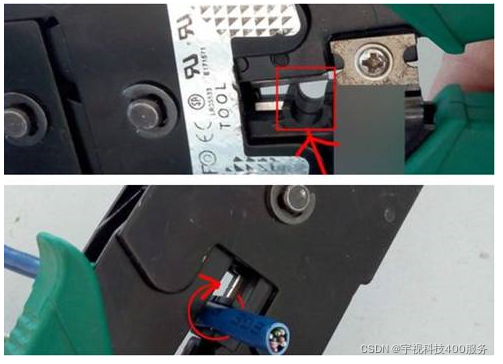

将网线一头塞入网线钳，如图所示（剥线钳也可以），左手固定网线，右手夹紧网线钳并旋转；

如图剥掉网线外皮：

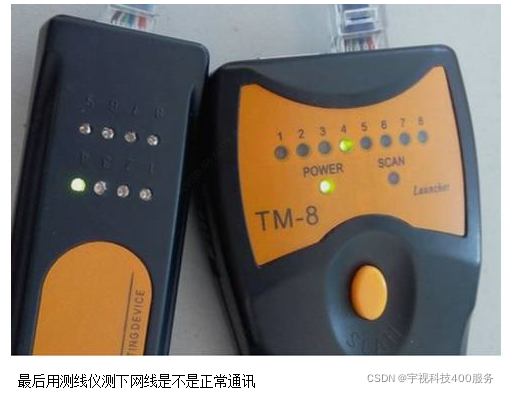

最后如上图用网口钳用力的捏住水晶头，保持网线里面的铜丝能够接触到水晶头里面的对应空位的小铜片
