VM平台通用设备配置指导

VM平台通用设备配置指导

一．功能介绍

通用设备页签添加标签化相机。通用设备指具有国标视频、视图库图片采集、视图库卡口或多种功能的设备。

二．配置步骤

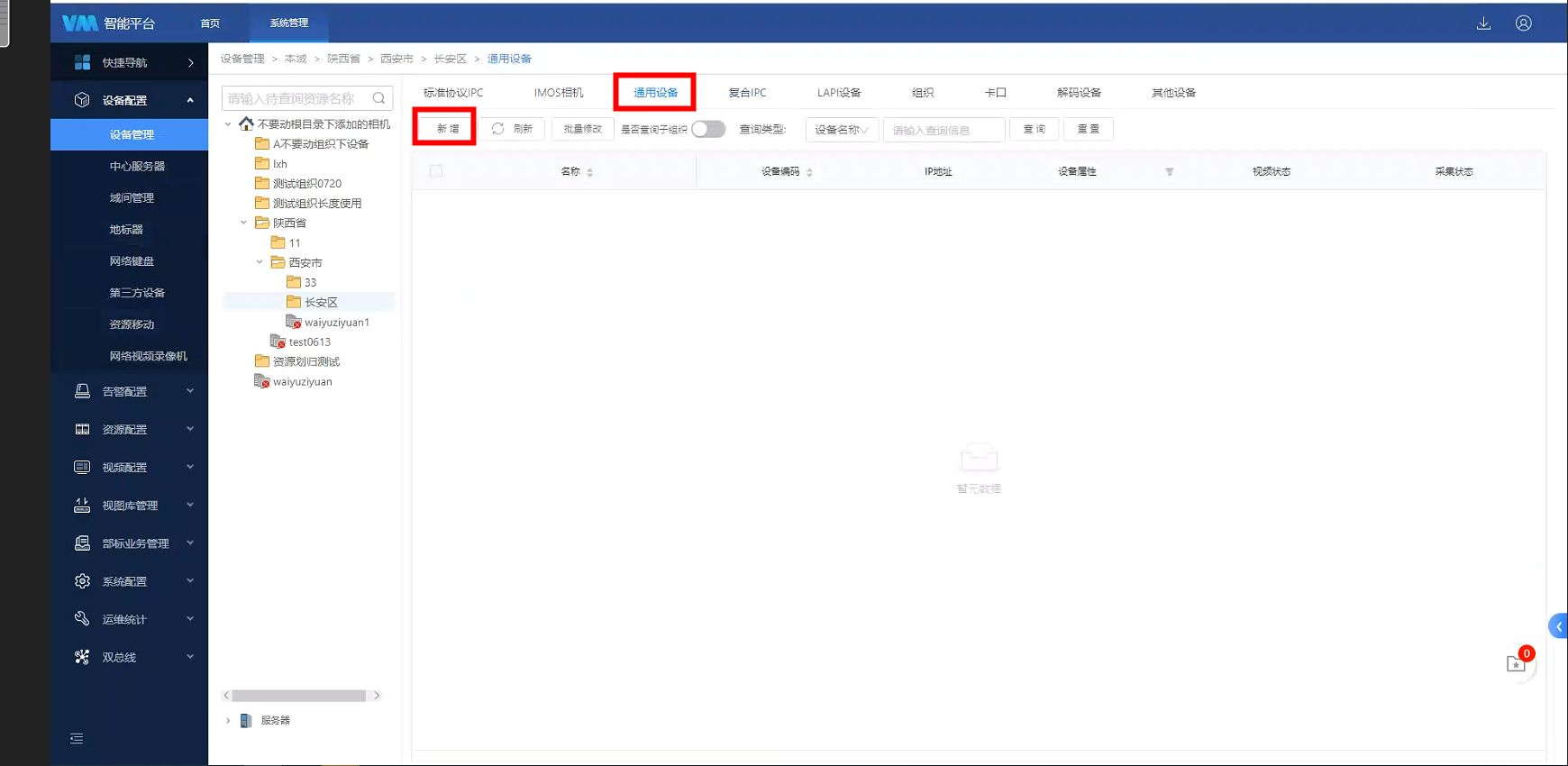

1.进入【系统管理>设备配置>设备管理】，选择【通用设备】页签。如图1-1。

图1-1

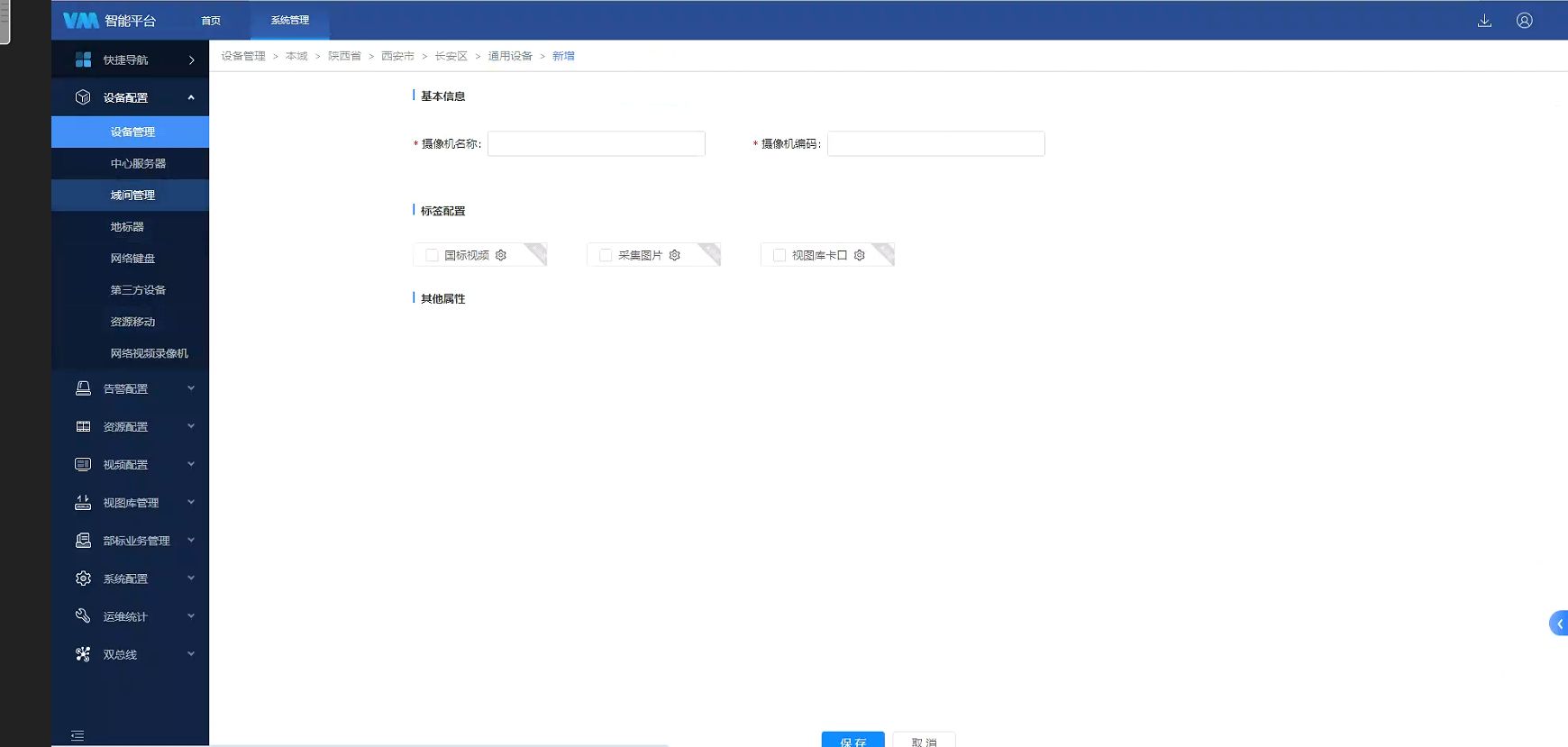

2．在本域下选择组织，单击，进入[新增]界面。如图1-2.

图1-2

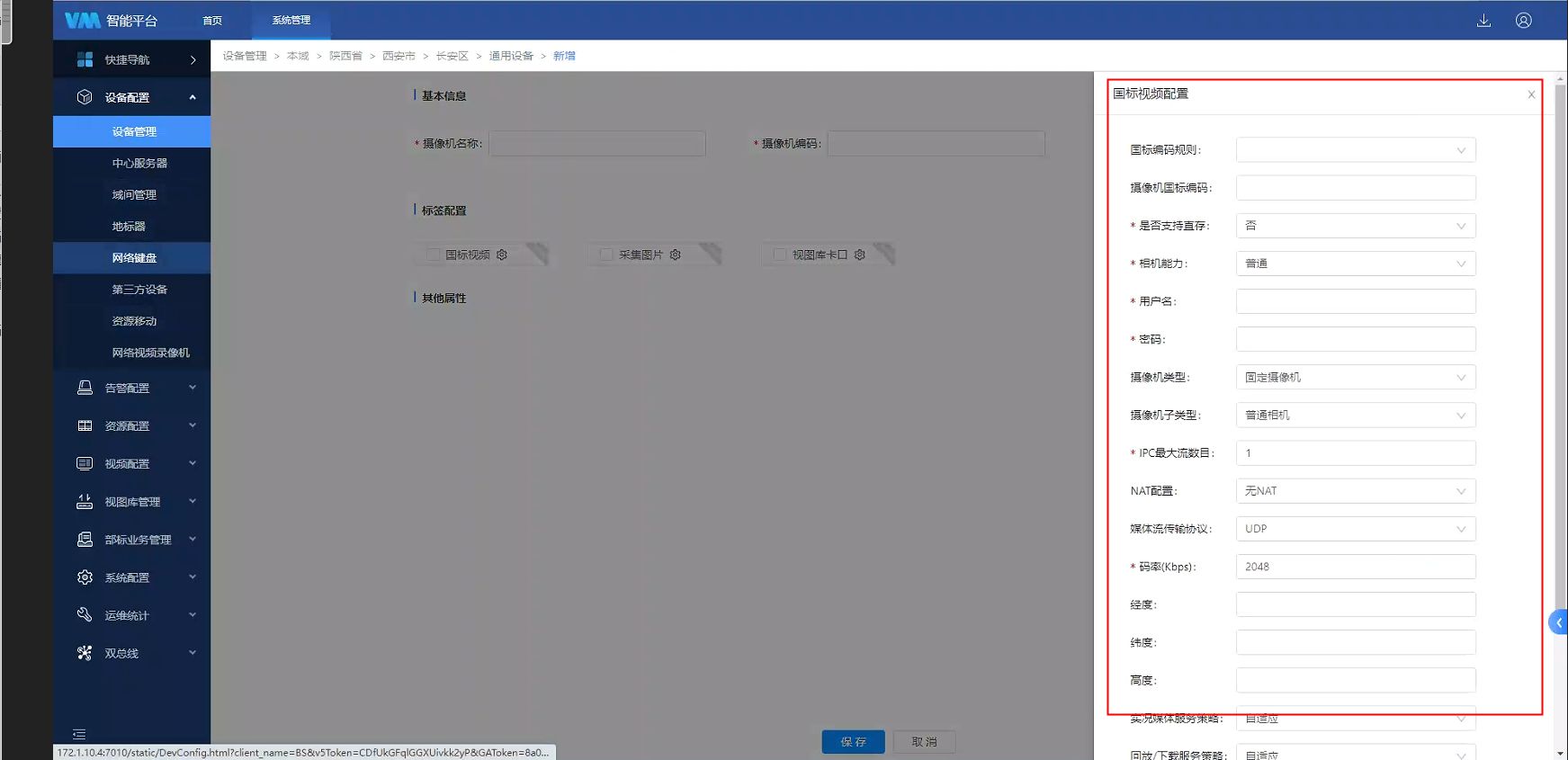

3．在这里，输入摄像机名称和编码后，可选择不同的标签，每种标签分别表示不同的功能，现场可根据需要实现的业务自行勾选对应标签及填写标签配置中的参数。如下是三种标签主要参数的介绍。国标视频标签对应的参数介绍如下：如图1-3及表1-1。

图1-3

表1-1 国标视频标签参数介绍

摄像机国标编码

与设备界面的设备ID一致

是否支持直存

如果是我司相机且支持国标直存，选是；否则选否

相机能力

根据相机功能进行选择

用户名

一般使用设备的登录用户名

密码

密码需要跟IPC配置界面的密码保持一致

摄像机类型

根据相机实际功能类型进行选择

摄像机子类型

根据相机实际功能类型进行选择

IPC最大流数目

一般填2及以上

NAT配置

根据局点组网进行选择，是否跨网闸

媒体流传输协议

根据局点相机支持协议及局点网络情况自行选择

码率

与相机侧配置一致

经度

选填

纬度

选填

高度

选填

实况媒体服务策略

一般选择自适应

回放/下载服务策略

一般选择自适应

鉴权

默认即可

是否申请幻影证书

如局点有KDM，且用到幻影功能，可选是；否则选否

资产信息

根据局点是否需要使用资产管理功能进行选填

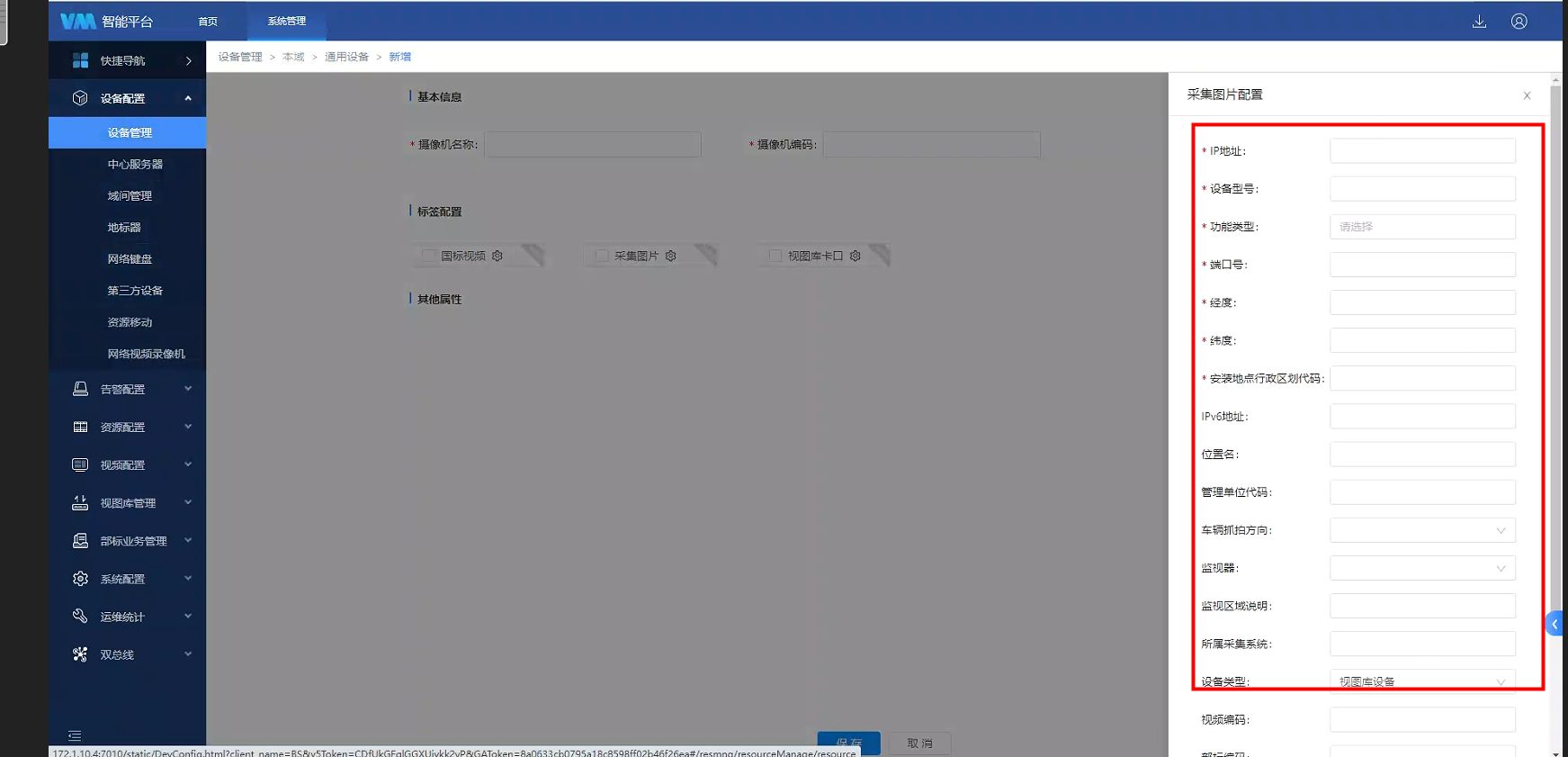

采集图片标签对应的参数介绍如下：如图1-4及表1-2。

图1-4

表1-2 采集图片标签对应参数介绍

IP地址

相机的IP。

型号

设备型号，可在IPC侧进行查看，暂未做校验。

功能类型

根据设备实际情况选择

端口号

暂未做校验。

经度

根据实际进行填写。

纬度

根据实际进行填写。

安装地点行政区划代码

根据实际进行填写。支持修改。

视频编码

（可选）宇视IPC接入数据需视图库协议通知到上级域时填写，内容为宇视摄像机的通道编码。

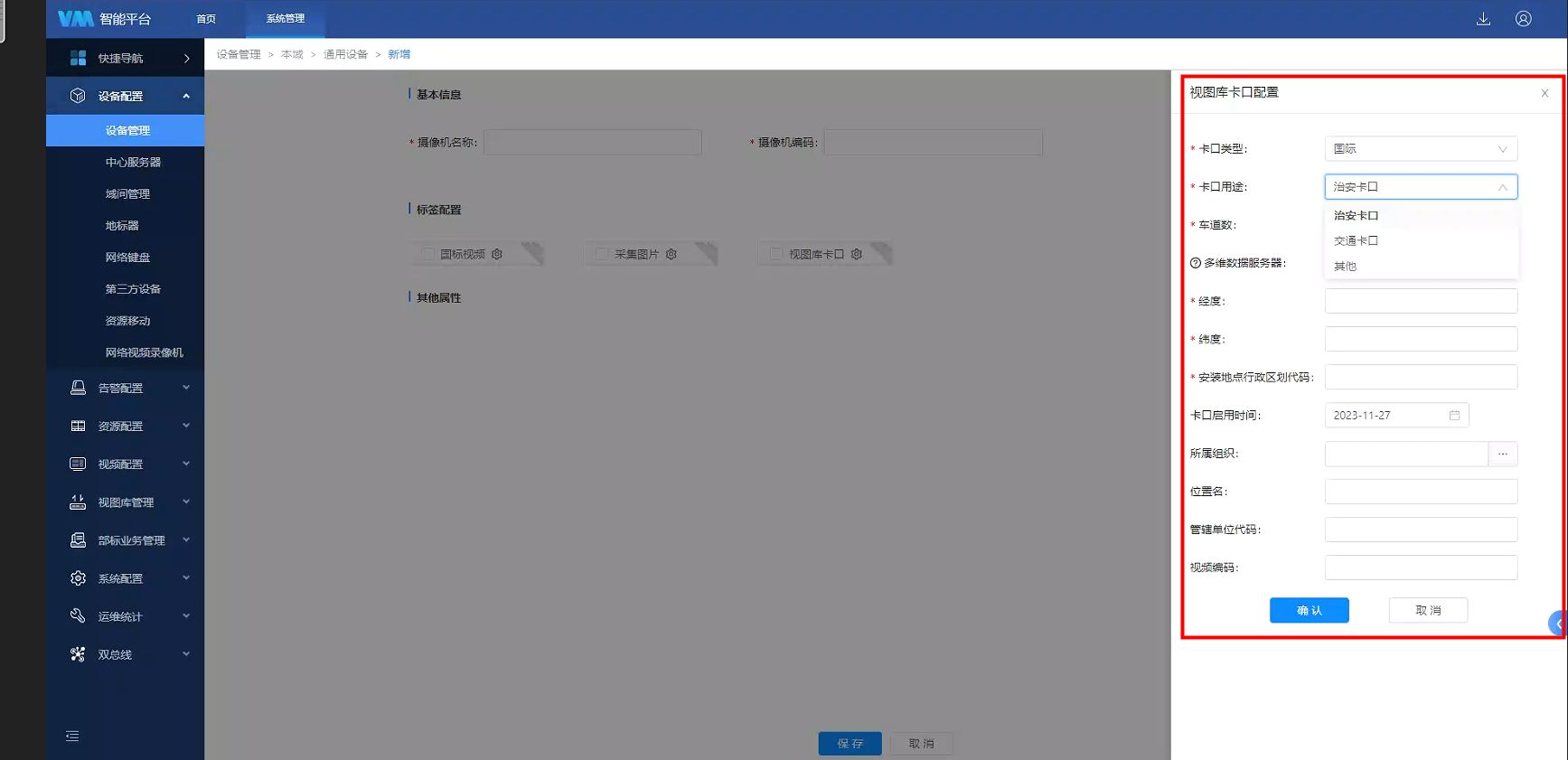

视图库卡口标签对应的参数介绍如下：如图1-5及表1-3。

图1-5

1-3 视图库卡口标签对应参数介绍

卡口用途

根据实际进行选择。

卡口用途

根据实际进行选择。暂未做校验。

车道数

与IPC侧的车道数一致，可在IPC侧的web界面的[配置>智能业务>智能业务]中进行查看。

多维数据服务器

与IPC侧填写的多维数据服务器一致。（功能模式下必填，性能模式下选填）

经度

根据实际进行填写。

纬度

根据实际进行填写。

安装地点行政区划代码

根据实际进行填写。自动识别设备ID前6位，支持修改。

所属组织

自行分配卡口组织归属

视频编码

（可选）宇视IPC接入数据需视图库协议通知到上级域时填写，内容为宇视卡口的编码。

三．配置关键点

1、采集图片、视图库卡口配置在线的前提是已添加MD服务器并在线其他属性当前版本没有实际用途，这里不做介绍。

2、在【标准协议 IPC】界面添加的国标设备和在【复合 IPC】界面添加的通道设备均为国标视频设备，设备信息在【通用设备】界面同时存在。

3、若MD开启119&121校验，采集设备11-13位只能是119，卡口只能是121；若MD关闭119&121校验，此时编码只要求是20位以内的数字，无11至13位的输入限制。
