VM平台LAPI协议接入复合IPC报警联动上墙及实况弹窗配置

宇视VM平台LAPI协议接入复合IPC报警联动上墙及实况弹窗业务配置指导

一．功能介绍

可以将LAPI协议接入VM平台相机产生的告警配置相应的联动动作，比如文档介绍常见的联动动作：宇视VM平台LAPI协议接入复合IPC报警联动上墙及实况弹窗业务，供实时查看发生告警的现场视频。

二．操作步骤

2.1 通过LAPI协议添加复合IPC

相机侧不需要配置，但是需要相机支持LAPI协议，当前LAPI推荐的相机型号为IPC-E248-FW@PARK-Z-VF以及HIC2641-FW@Z80-VF。相机推荐的软件版本为QIPC V200R002B02。

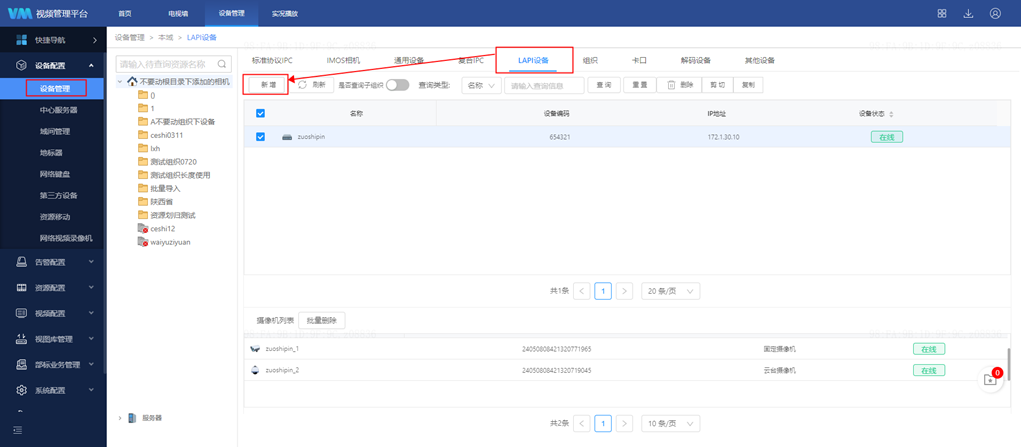

2.1.1视频管理平台添加LAPI相机，进入【系统管理>设备配置>设备管理】界面，选择【LAPI 设备】页签。

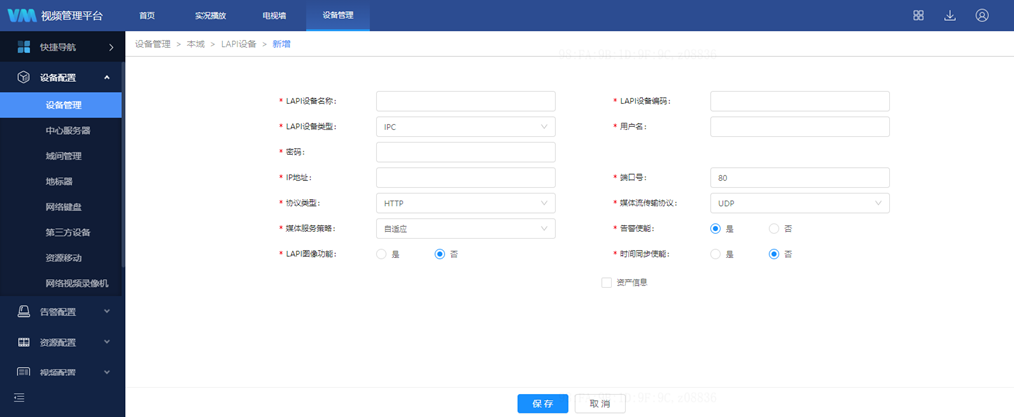

2.1.2单击【新增】按钮，进入新增LAPI设备界面。

说明：

LAPI设备名称&LAPI设备编码均可以自己填写，但是需要必填

用户名/密码：与相机侧的登录用户名密码一致

IP地址：相机的IP地址一定要填写。

端口号：LAPI的端口号必须是80，添加相机时默认会填入，不需要修改

LAPI设备类型可以选择IPC跟NVR,与要添加的设备的类型保持一致即可

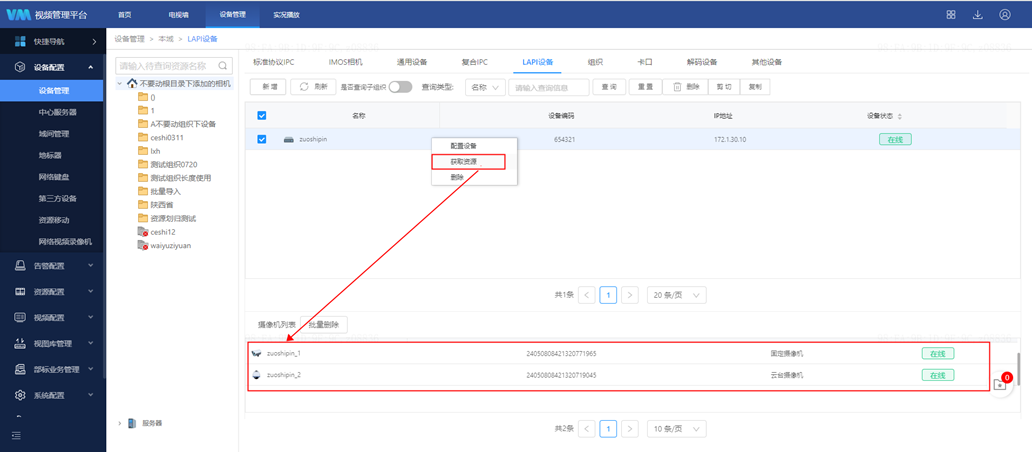

2.1.3获取通道

LAPI设备是以父设备+相机通道的形式呈现，选择新添加的设备右键点击，选择获取通道，就能获取该设备的所有通道，获取通道后可以在下方摄像机列表查看当前设备的通道。

2.2 配置报警联动上墙及实况弹窗

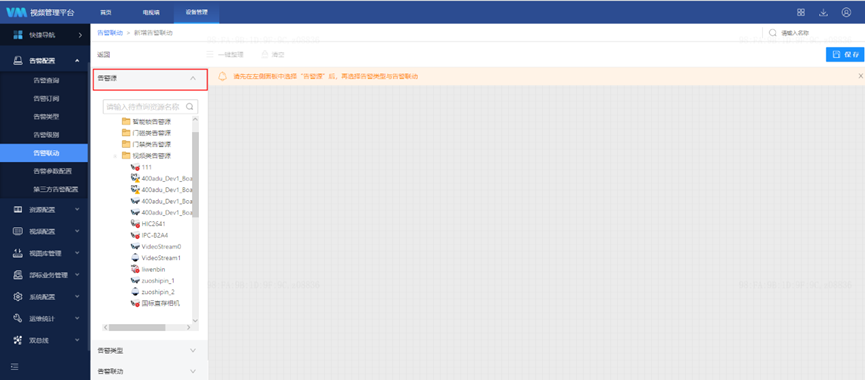

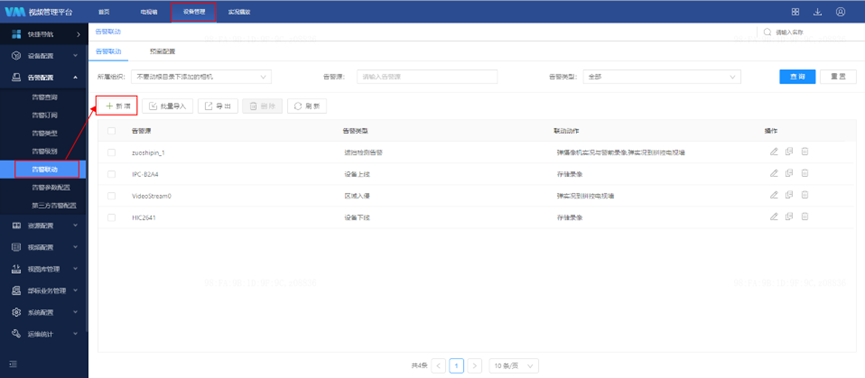

2.2.1 进入【系统管理->告警配置->告警联动】页面，选择【新增】选择对应的告警源

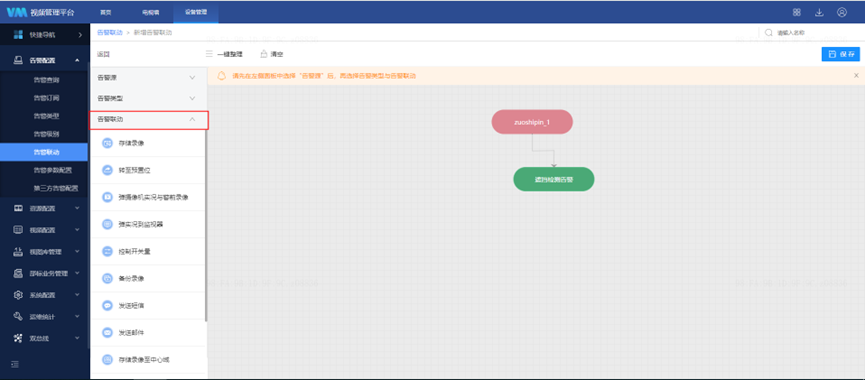

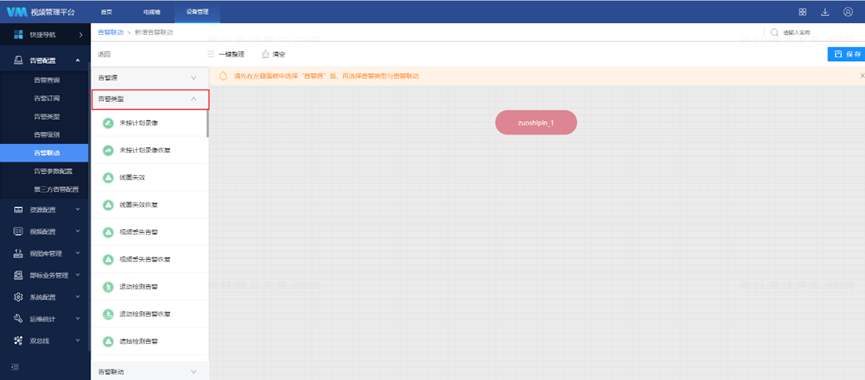

2.2.2 依次选择【告警源】【告警类型】，选择告警联动【弹摄像机实况与警前录像,弹实况到拼控电视墙】选项，上述操作均采用拖动的方式进行

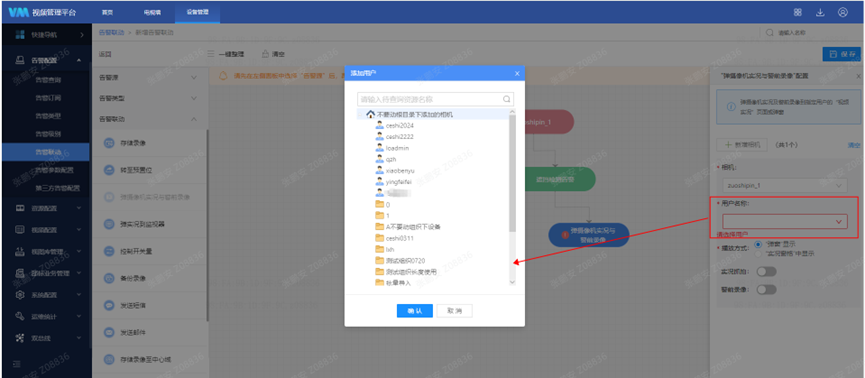

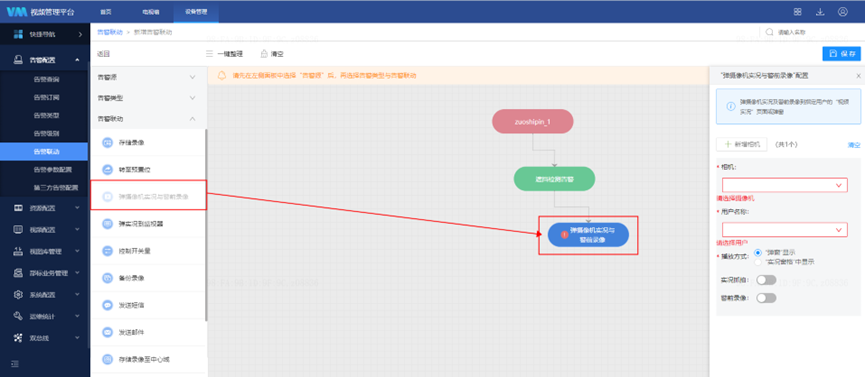

（1）配置实况弹窗联动动作

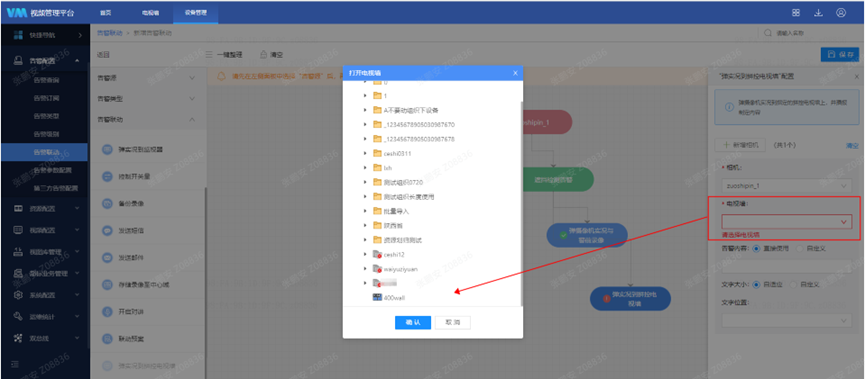

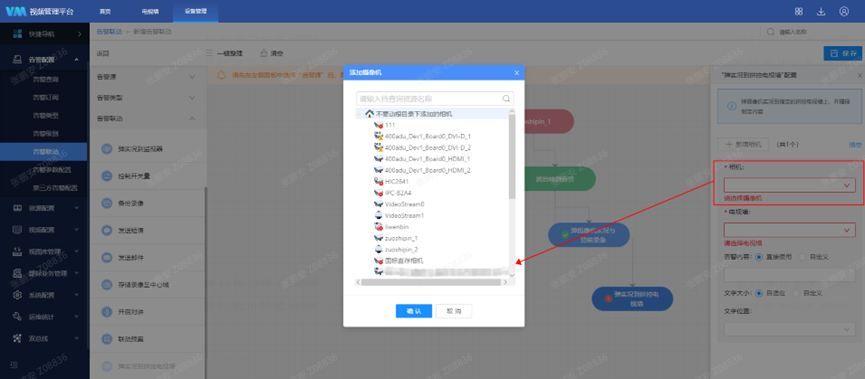

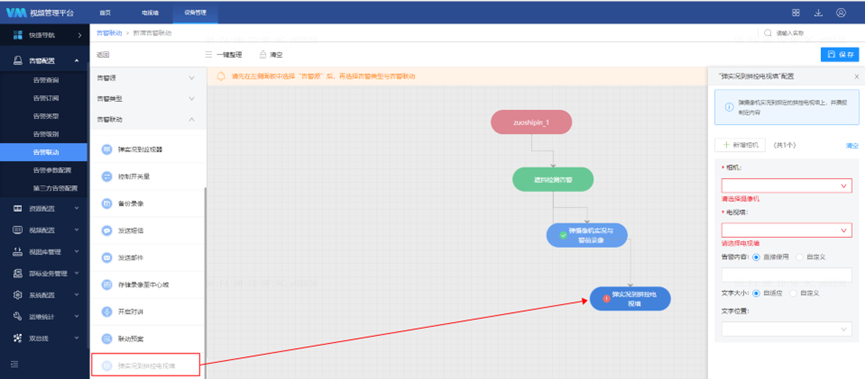

（2）配置实况上墙联动动作

2.2.3 最后点击右上角保存完成配置告警联动

三．配置关键点

依次按顺序选择【告警源】【告警类型】，选择告警联动【弹摄像机实况与警前录像,弹实况到拼控电视墙】选项，上述操作均采用拖动的方式进行。
