单盘及多盘位宇视NVR的硬盘安装指导

单盘及多盘位宇视NVR的硬盘安装指导

一．功能介绍

单盘及多盘位的宇视NVR的内部结构不同，安装硬盘的方式不同。

二．安装步骤

2.1 单盘位宇视NVR

1、拧下螺丝，打开后盖：.

2、松拧硬盘螺钉

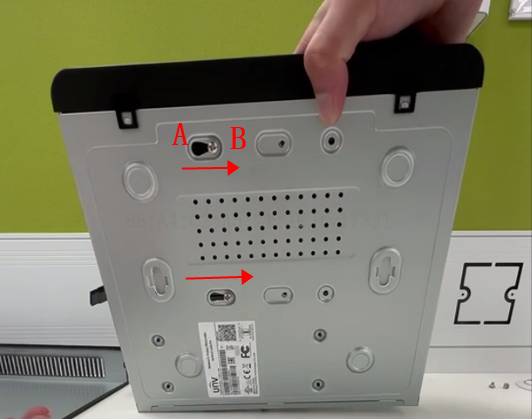

3、将硬盘放入NVR中，将刚才松拧的螺钉由A划到B

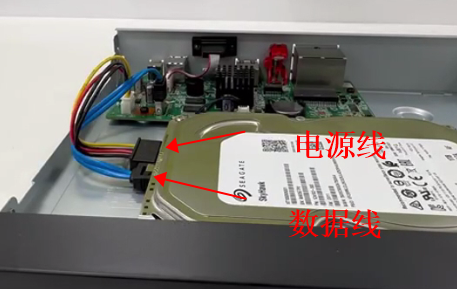

4、拧紧其余底部螺钉，插好数据线和硬盘电源线

5、盖上后盖，拧紧螺丝。

2.2 多盘位宇视NVR

1、同上，取下后盖

2、将上层挂架按箭头方向旋转一定角度后，再向后抽出，取下挂架。重复相同操作，取下下层挂架。四盘位设备仅有上层挂架。

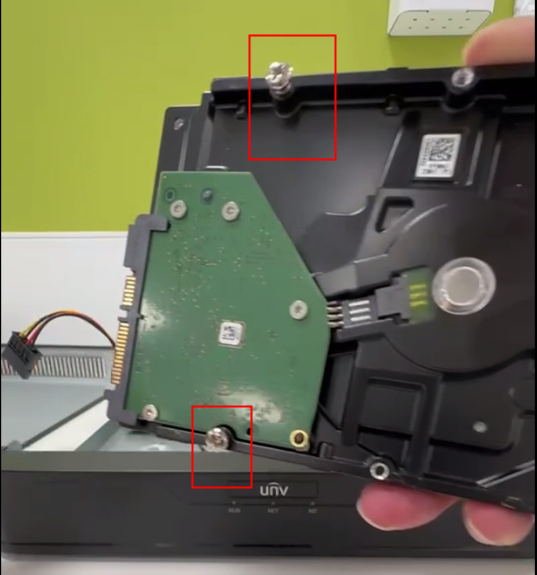

3、将硬盘固定在挂架上。请按照如图所示位置安装螺钉，以免损坏硬盘。

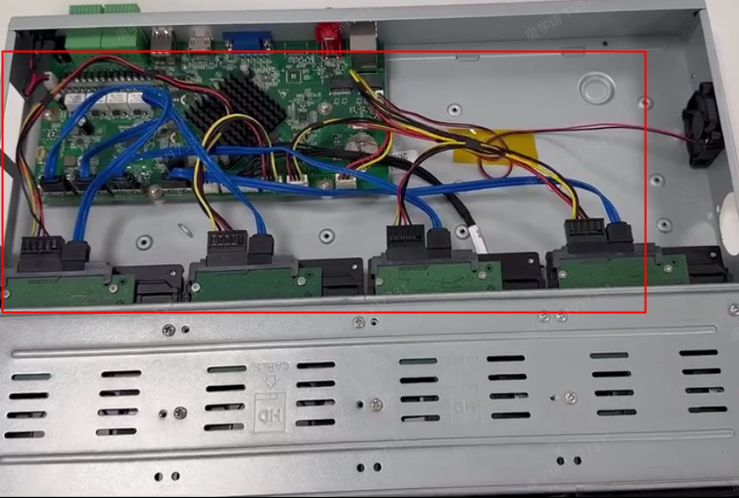

4、将挂架重新放回机箱内，并按照如图所示位置连接硬盘电源线、数据线。重复相同操作，连接上层硬盘。

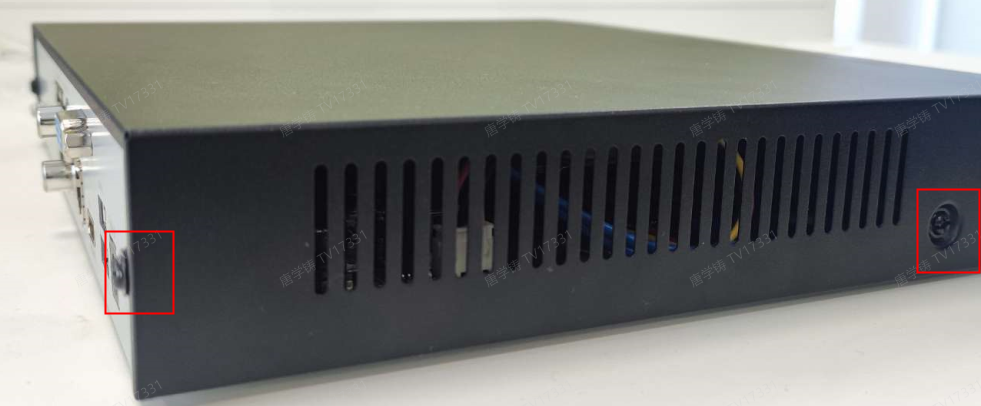

5、重新安装上盖，并拧紧上盖及挂架螺钉，完成硬盘安装

三．安装关键点

多盘位安装挂架时注意左右两侧凹槽插入准确，避免碰撞损坏硬盘，硬盘尽量轻拿轻放；涉及到多盘位硬盘接线时注意线的长度，尽量不要把线拉得太紧。
