vb.net 教程 5-11 线条样式

版权声明：本文为博主原创文章，转载请在显著位置标明本文出处以及作者网名，未经作者允许不得用于商业目的。
之前我谈过画线一般使用的是pen，填充使用brush。
画的线有很多样式，这篇介绍一下线型的几个用法：

注意此篇中的代码需要先引用  Drawing2D

Imports System.Drawing.Drawing2D

1、线帽样式，我们看到的带箭头的线就是
代码如下：

    Private Sub btnDraw_Click(sender As Object, e As EventArgs) Handles btnDrawCap.Click
        Dim g As Graphics = Me.CreateGraphics
        Dim p As New Pen(Color.Red, 8)
        '几种主要的线帽
        Dim pCap() As LineCap = {LineCap.AnchorMask, LineCap.ArrowAnchor, LineCap.DiamondAnchor, LineCap.Flat, LineCap.Round,
            LineCap.Square, LineCap.SquareAnchor, LineCap.Triangle}

        For i As Integer = 0 To pCap.Length - 1
            '设置直线开始端线帽样式
            p.StartCap = pCap(i)
            '设置直线结束端线帽样式
            p.EndCap = pCap(pCap.Length - 1 - i)
            g.DrawLine(p, New Point(100, i * 30 + 20), New Point(300, i * 30 + 20))
        Next
    End Sub



2、自定义线帽样式
使用自定义线帽，先定义一个GraphicsPath

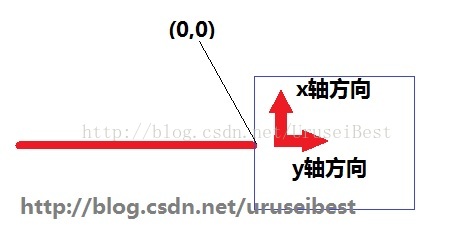

GraphicsPath包含了线帽图形，需要注意的是这个图形的坐标系跟我们所学习的不同，见下图：

定义一个CustomLineCap，注意 构造函数中的两个参数，
第一个参数：自定义线帽填充内容的 GraphicsPath 对象。
第二个参数：自定义线帽轮廓的 GraphicsPath 对象。
上述两个参数不能同时使用，必须设置其中一个参数为nothing。如果均未向两个参数传递空值，则第一个参数将被忽略。

下面我们做个闪电形（W）的线帽：

    Private Sub btnCustom_Click(sender As Object, e As EventArgs) Handles btnCustom.Click
        Dim g As Graphics = Me.CreateGraphics
        Dim p As New Pen(Color.Red, 4)

        '首先包含一个路径
        Dim capPath As New GraphicsPath()
        capPath.AddLine(New Point(0, 0), New Point(-3, 3))
        capPath.AddLine(New Point(-3, 3), New Point(6, 9))
        capPath.AddLine(New Point(6, 9), New Point(-3, 15))
        capPath.AddLine(New Point(-3, 15), New Point(6, 21))
        '自定义线帽样式
        Dim pCap As New CustomLineCap(Nothing, capPath)
        p.CustomEndCap = pCap

        g.DrawLine(p, New Point(100, 100 + 260), New Point(300, 100 + 260))
    End Sub



3、虚线样式，比如点划线
代码如下：

    Private Sub btnDraw_Click_1(sender As Object, e As EventArgs) Handles btnDraw.Click
        Dim g As Graphics = Me.CreateGraphics
        Dim p As New Pen(Color.Red, 4)
        '几种点划线样式
        Dim pDash() As DashStyle = {DashStyle.Dot, DashStyle.DashDot, DashStyle.Dash}

        For i As Integer = 0 To pDash.Length - 1
            '设置点划线样式
            p.DashStyle = pDash(i)
            g.DrawLine(p, New Point(100, i * 30 + 260), New Point(300, i * 30 + 260))
        Next
    End Sub

当然，如前所述，不仅仅是画直线，其他图形如矩形、椭圆形等都可以：

    Private Sub btnDrawRec_Click(sender As Object, e As EventArgs) Handles btnDrawRec.Click
        Dim g As Graphics = Me.CreateGraphics
        Dim p As New Pen(Color.Red, 2)
        p.DashStyle = DashStyle.DashDot
        g.DrawRectangle(p, New Rectangle(100, 400, 200, 120))
    End Sub

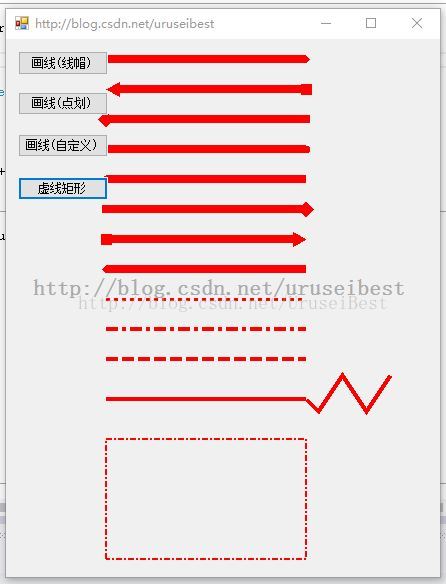

运行时如下图：





由于.net平台下C#和vb.NET很相似，本文也可以为C#爱好者提供参考。
