ZEMAX牛顿望远物镜的优化设计

项目要求：

        利用ZEMAX软件来设计一个焦距为1000mm F/5的牛顿望远镜，即一个曲率半径为2000mm的镜面和一个200mm的孔径。

操作步骤：

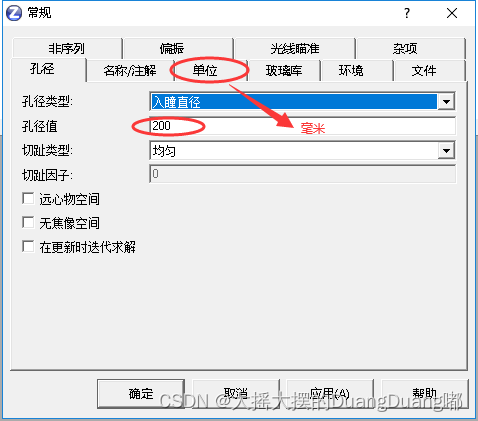

1. 设置孔径大小

 2. 视场设置（设置为零视场高度）

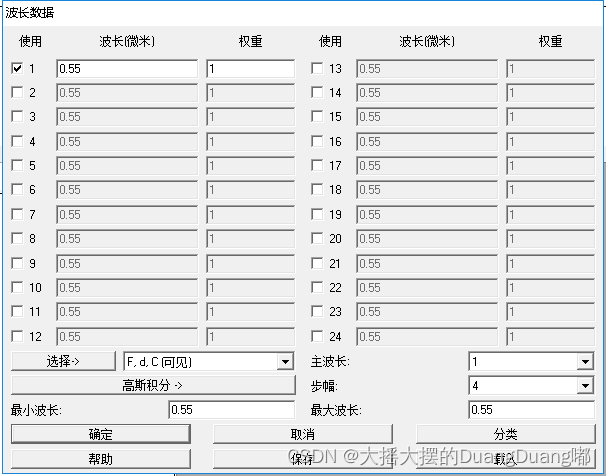

 3. 波长数据设置为0.55um

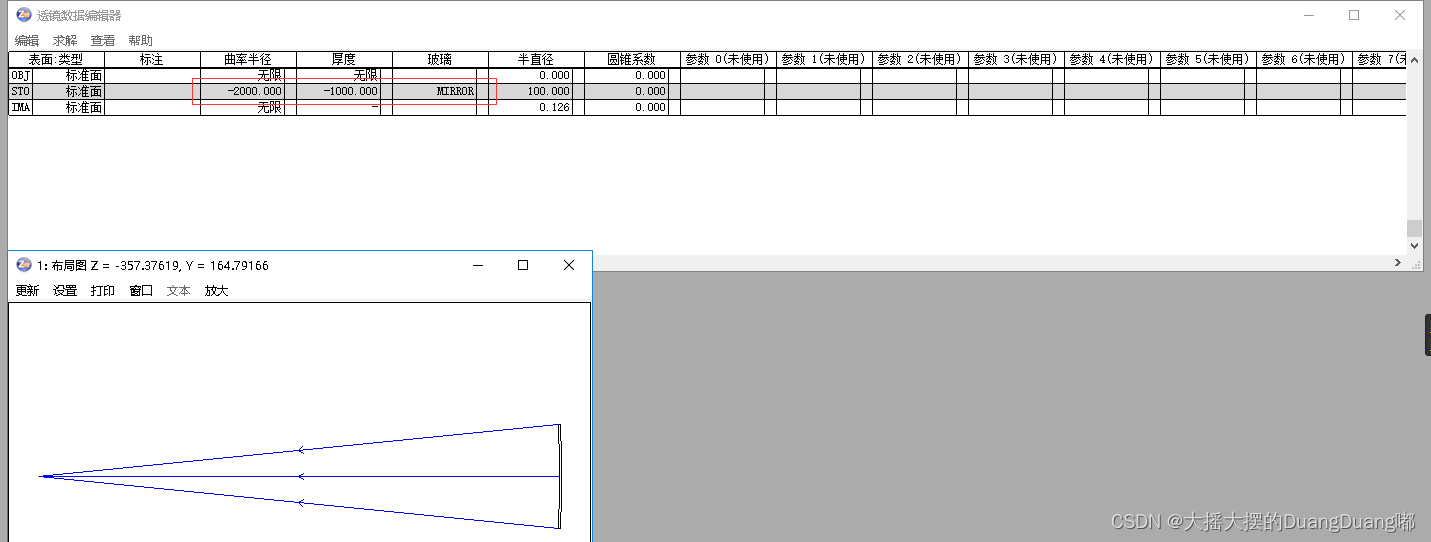

 4. 透镜数据编辑（注意反射镜面材料的设置）

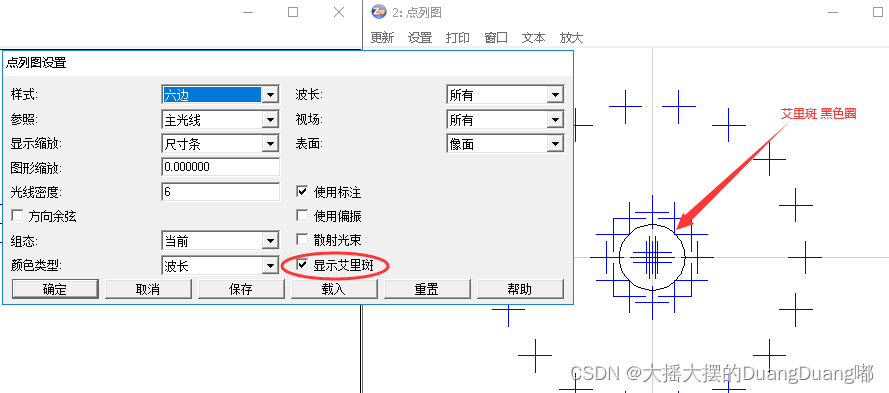

 5. 在点列图中显示右键打开设置界面，勾选显示艾丽斑

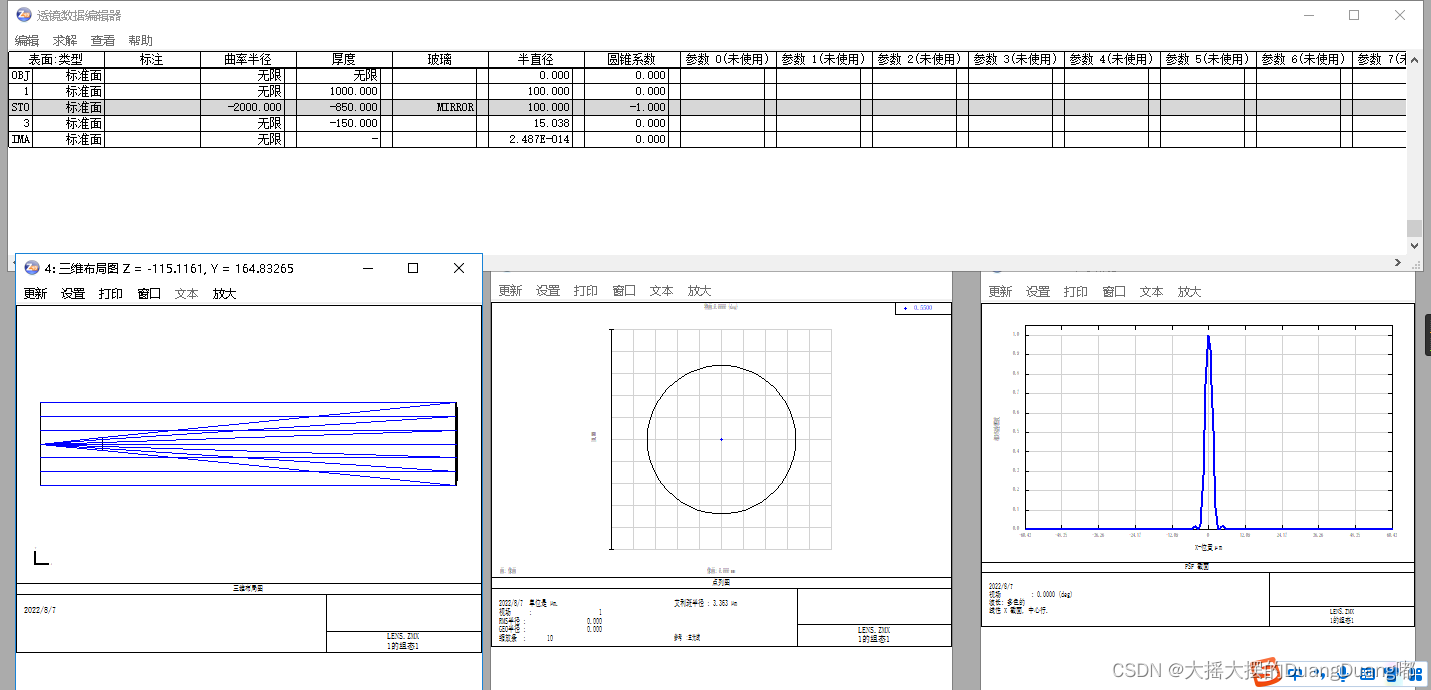

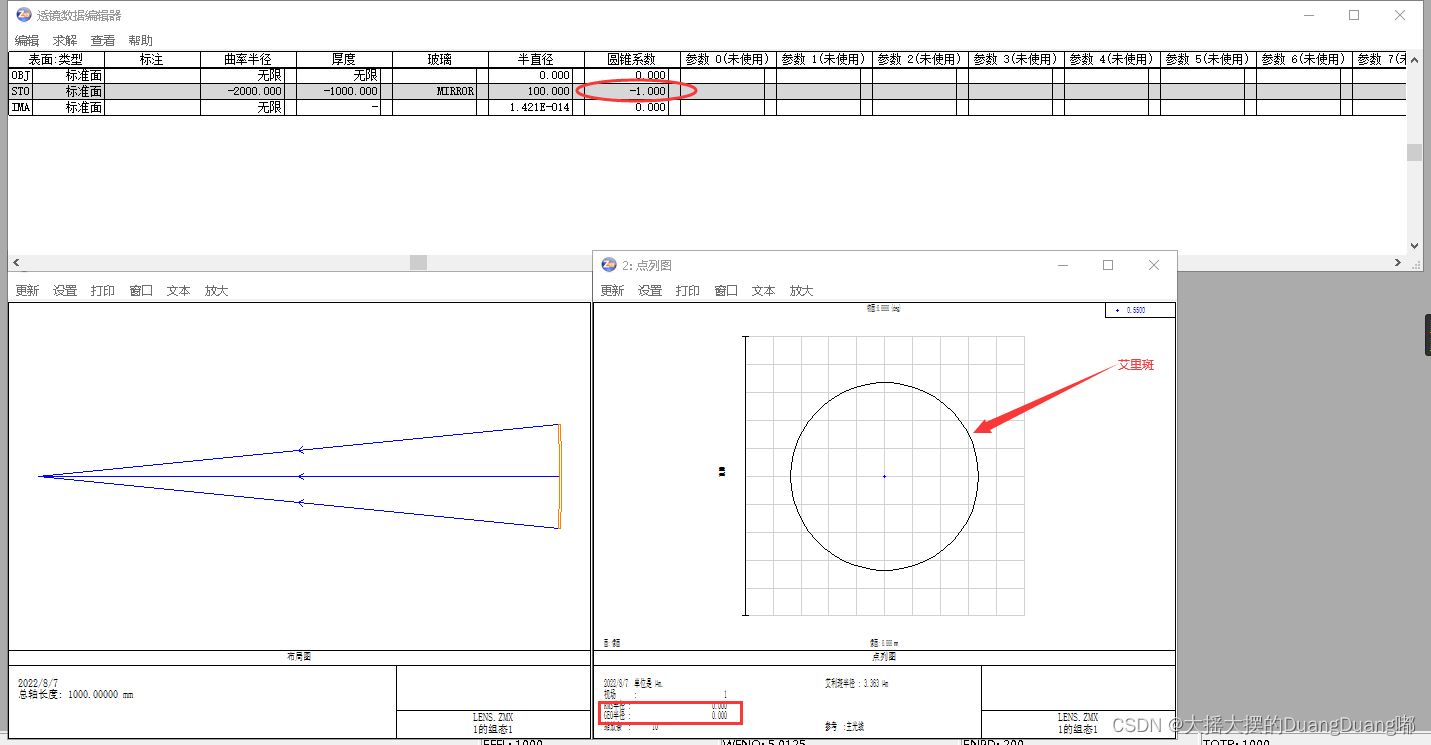

6. 将圆锥系数设置为-1，界面结构为椭圆结构，抛物面：（注意抛物面的一些设置规则-1  and  1）.之后会是一个完善像。（点列图中 RMS光斑为77.604um；艾里斑为3.359um）

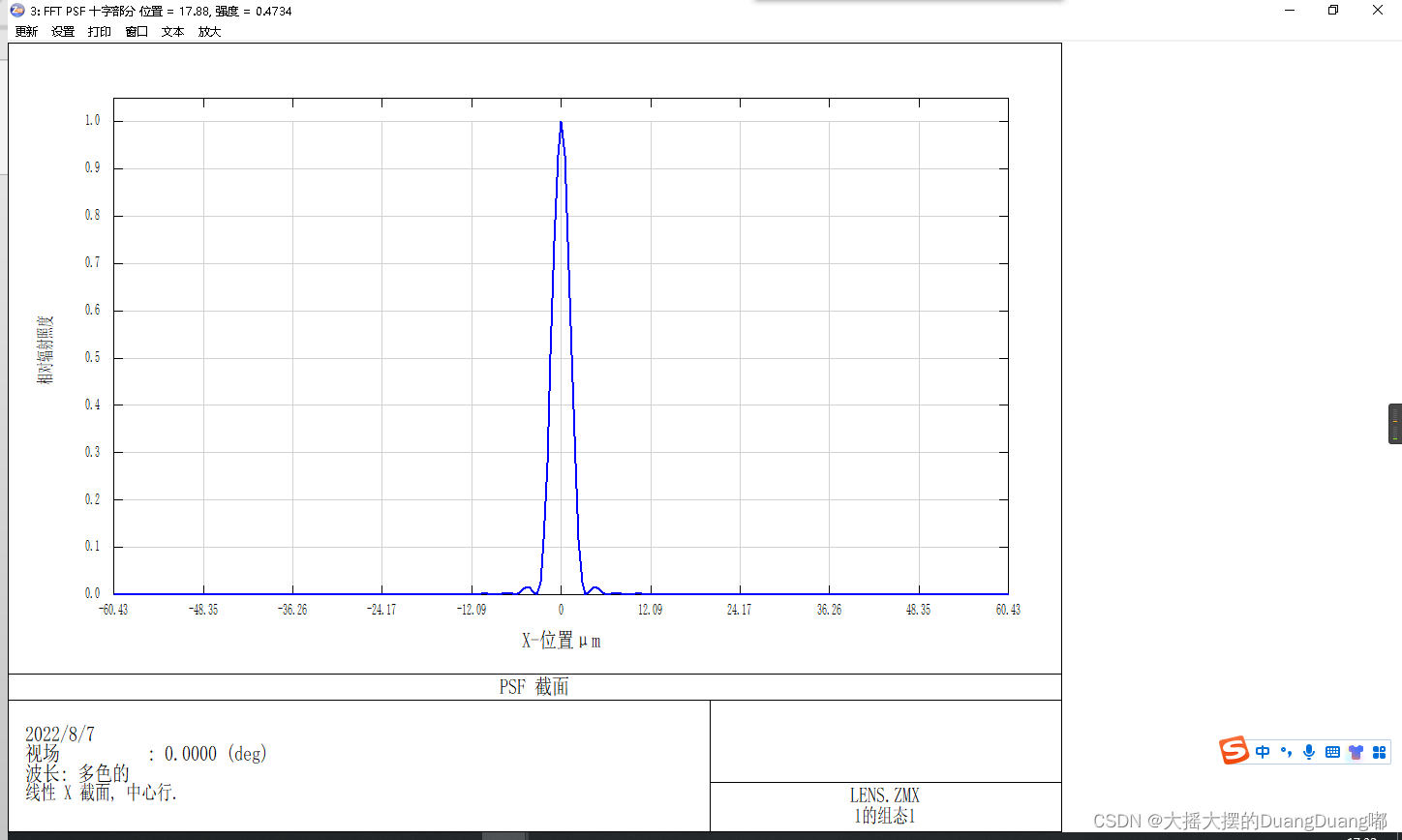

7. 由于衍射现象，并非完美像点，存在能量的分散

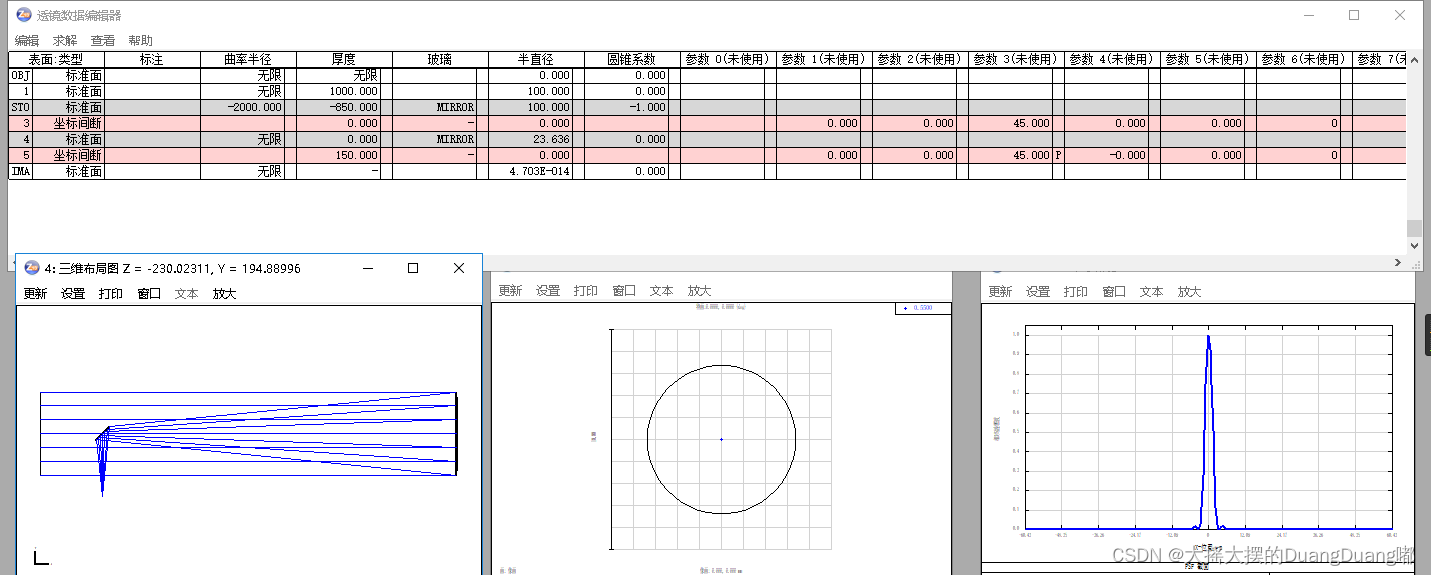

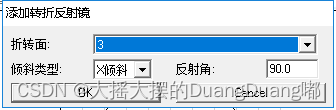

 8. 增加转折面镜，影像位于光轴上方150mm，旋转镜面距镜面850mm

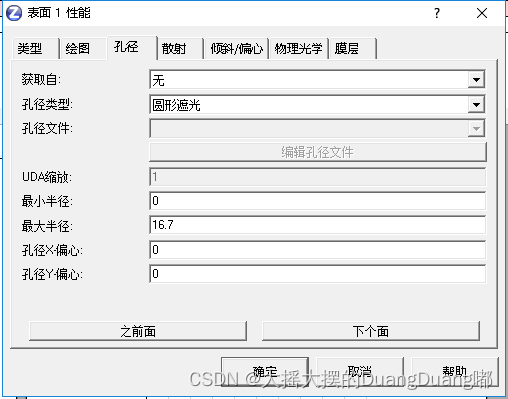

9. 在表面属性中，设置一个挡板，让其最大半径为16.7mm

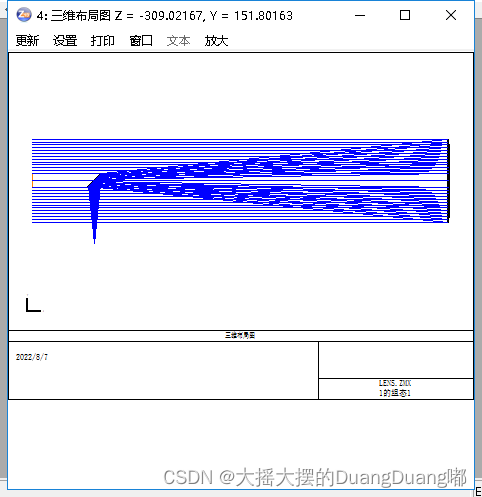

 最终效果展示

总结：

        该小结练习，主要是掌握反射镜的设置和圆锥系数的控制。使坐标中断的方法，了解坐标断点中的坐标系关系；使用圆锥系数来优化成像质量。

补充：Conic=0  球面； -1<Conic<0 主轴在光轴上的椭球面；Conic=-1  抛物面；Conic<-1  双曲面。



增加反射镜 shift+ctrl+F
