3.7V 5V升12V 24V 36V 48V 60V升压恒流芯片 H6911 调光无频闪 PWM调光

DCDC升压IC的种类主要有两种，分别是线性稳压器型和拉升型。线性稳压器型DC-DC电源芯片通过将输入电压降低到所需的输出电压来保持稳定电压输出，能够提供高精度的输出电压，并能快速响应负载变化，但效率较低，不适合在需求功率较高的应用中使用。而拉升型DC-DC电源芯片也称为升压芯片，可以将低电压转换为高电压输出，具有高效率和灵活性，因此在电池供电设备、LED照明、数码摄像机等电子产品中被广泛应用。
3.7V 5V升12V 24V 36V 48V 60V升压恒流芯片 H6911 调光无频闪 PWM调光。

1. 产品描述
   H6911是一款外围电路简洁的宽调光比升压调光LED恒流驱动器，可适用于2.6-40V输入
   电压范围的LED恒流照明领域。H6911可以实现高精度的恒流效果，输出电流恒流精度≤±3％，电压工作范围为2.6-40V, 可以轻松满足锂电池及中低压的应用需求，输出耐压仅由MOS耐压决定。PWM调光支持高辉应用，支持1K以上的PWM调光频率，分辨率超过1000:1,芯片设计数转模调制功能，调光全程无频闪。当PWM拉低到GND超过40ms芯片自动进入休眠模式以降低功耗，此时待机电流<2uA，当PWM端口拉高以后芯片重新启动。PWM管脚不能悬空，不使用PWM调光应用时应接入高电平保证开机正常工作状态。VDD端口可以为外围的PWM控制芯片供电。芯片的输出电流通过IF端口电阻来设定。支持过温降电流和输出过压保护。H6911采用ESOP-8封装。
2. 产品特征
    启动电压 2.5V
    工作电压范围 2.6-40V
    内置 40V的LDO供电
    超低待机功耗 <2uA
    转换效率>95%
    固定开关频率
    芯片恒流精度≤±3％
    支持PWM方波信号调光
    支持调光频率超过 32K
    数转模功能调光无频闪
    调光深度可达0.1%
    支持软启动
    支持输出OVP过压保护
    支持过热降电流保护功能
3. 典型应用
    户外照明应用
    智能调光照明
    锂电池供电照明
    低压商业照明
    太阳能照明
    补光灯

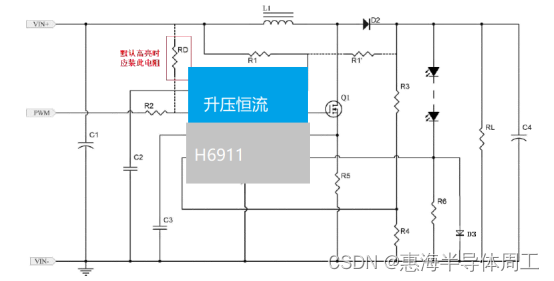

   4.应用电路原理图
