摘 要
21世纪时信息化的时代，几乎任何一个行业都离不开计算机，将计算机运用于停车场管理也是十分常见的。过去使用手工的管理方式对停车场进行管理，造成了管理繁琐、难以维护等问题，如今使用计算机对停车场的各项基本信息进行管理，比起手工管理来说既方便又简单，而且具有易于管理、搜索速度快、存储量大等多个优点。将其使用在停车场管理中，不仅能够提高停车场管理中管理员的工作效率，而且可以使停车场管理更加科学与规范。在信息化时代的不断冲击下，停车场管理与计算机技术的结合，将会是一条提高停车场管理水平的捷径。
经过本人的综合考虑，智能停车场管理系统的设计是基于Python技术、MySQL数据库、Apache服务器的方式设计，以Pycharm和Dreamweaver为开发工具，在Pycharm集成环境下调试并允许，并运用Photoshop技术美化网页，辅之以CSS技术。
该系统实现了停车场管理内部的各种工作流程计算机管理化，其中包括管理员的系统首页、轮播图、公告消息、资源管理（停车资讯、资讯分类）系统用户（管理员、普通用户）模块管理（停车位置、停车信息、离场信息）等功能。
关键词：Python技术；MySQL数据库；Apache服务器
Design and Implementation of Intelligent
Parking Management System
Abstract
In the era of information in the 21st century, almost any industry can not do without computers. It is also very common to apply computers to parking lot management. In the past, using manual management to manage the parking lot has caused problems such as cumbersome management and difficult maintenance. Now, using computers to manage the basic information of the parking lot is not only convenient and simple compared with manual management, but also has many advantages such as easy management, fast search speed and large storage. Using it in parking lot management can not only improve the work efficiency of the administrator in parking lot management, but also make parking lot management more scientific and standardized. Under the constant impact of the information age, the combination of parking lot management and computer technology will be a shortcut to improve the level of parking lot management.
After my comprehensive consideration, the design of the intelligent parking lot management system is based on Python technology, MySQL database and Apache server. With Pytharm and Dreamweaver as development tools, the system is debugged and allowed under the Pytharm integrated environment, and the website is beautified with Photoshop technology, supplemented by CSS technology.
The system realizes the computerized management of various work processes in the parking lot management, including the system home page of the administrator, rotation chart, announcement message, resource management (parking information, information classification) system user (administrator, ordinary user) module management (parking location, parking information, departure information) and other functions.
Key words: Python technology; MySQL database; Apache server
目 录
近年来，随着社会的进步和发展，车辆也在迅速增加，城市交通的瓶颈不仅体现在道路交通的拥挤上，也体现在传统停车场管理效率和安全性大大滞后于社会的需要，给人们的生活带来了极大的不便。尤其，我国现代化进程的不断加快，私家车的数量急剧增加，各类停车场的车流量不断增多，对机动车的保管越来越成为社会倍受关注的问题，与之配套的智能停车场管理系统应运而生。
随着汽车工业的迅猛发展，我国汽车拥有量急剧增加。停车场作为交通设施的组成部分，随着交通运输的繁忙和不断发展，人们对其管理的要求也不断提高，都希望管理能够达到方便、快捷以及安全的效果。停车场的规模各不相同，对其进行管理的模式也有不同之处，管理者需要根据自身的条件，选择应用经济、稳定的管理程序，以免选择了高成本的管理系统。
当前，在停车场的信息化过程中，有许多信息需要处理和管理。现今，有很多停车场信息都是初步开始使用，甚至尚未使用计算机进行信息处理。根据调查得知，他们以前对信息管理的主要方式是基于文本、表格等纸介质的手工处理，对于管理过程中的很多信息都是用人工计算、手抄进行。数据信息处理工作量大，容易出错；由于数据繁多，容易丢失，且不易查找。总的来说，缺乏系统，规范的信息管理手段。
智能停车场管理系统本着安全性、可靠性、实用性、开放性、可扩充性、高效性、智能化的指导思想和分布式结构进行设计，规划好系统硬件和软件功能模块的分工和协调。
新型的智能的停车场将信息技术、建筑艺术、生活理念和电子技术等现代的高科技完美结合到一起，给人们提供的是一种使用方便、功能先进、操作简单的人性化系统。它以人为本，依靠高科技，采用人机图形化操作界面，提供给人一种更加安全、方便、舒适、开放、快捷和信息化、智能化的生活空间，大大的促进了人文环境的健康发展。
近年来，随着社会的进步与发展，我国的汽车量也在迅速增加，城市交通的瓶颈不仅仅体现在道路交通的拥挤上，同时也体现在传统的停车场管理效率与安全性大大滞后于社会，给人们的生活带来了非常大的不便。尤其，随着我国汽车工业的迅猛发展，停车场作为交通设施的一个组成部分，因为交通运输的繁忙与不断发展，人们对停车场的管理要求也不断的提高，希望管理能够达到快捷、方便、安全的效果。根据停车场规模的不同，对其管理的模式也有各有不同，管理者需根据自身的条件，选择相适应的管理程序，智能停车场管理系统于是应运而生。智能停车场管理系统本着可扩充性、可靠性、智能化、安全性、高效性、实用性、开放性的指导思想与分布式结构进行设计，并规划好系统硬件与软件功能模块的分工、协调。
智能停车场管理系统说到底也就是对停车场信息的数据化并进行统一系统化的管理，离不开数据库的操作与前台web页面的显示，我此次用到的就是这样的技术。
智能停车场管理系统是现代化停车场车辆收费及设备自动化管理的统称，是将车场完全臵于计算机管理下的高科技机电一体化产品。据恒业国际控股集团有限产品经理罗海江介绍，停车场智能管理系统兴起于2001年，发展到现在系统正日趋完善，功能越来越面向国内的实际需求，系统操作也更加人性化。如今智能停车场管理系统已经经过了从早期对国外产品的跟随和模仿阶段，进入到了一个产品创新，紧随市场需求并不断壮大的阶段。目前国内停车场系统生产企业有400多家，其中国产停车场系统产品约占市场份额的80%左右，国外停车场系统市场占20%。而在欧美地区，据了解，欧洲一些国家的停车产业发展已有50年的历史，并已达到一种良性循环和有序发展。停车产业也已成为年产值数十亿美元的大产业。美国的停车产业每年收入约达260亿美元，占全美GDP的3.25%。
站在技术角度审视，国内停车场并非毫无瑕疵。据深圳市捷顺科技实业股份有限公司产品市场部副经理郭晓强介绍，目前国内停车场产品成熟度较低，技术水平和可靠性实际上还不能满足更高的要求，设备没有形成主流品牌，能提供成套设备的厂商更少，用户在设备选型时存在困难。一般的制造商生产规模都较小、技术力量弱，在品质管理和生产成本上都有一定难度。当然，智能停车场管理系统的发展并没因此而止步，反而更为迅速。
本文的主要工作是研究如何将计算机和信息管理进行有机结合，从而利用Python语言以及MySQL数据库技术在Dreamweaver中实现了系统的功能模块，切实的开发出一套贴近停车场管理的实际，有效管理停车场的系统。
论文结构如下：
第一章绪论：主要对智能停车场管理系统的开发背景,研究现状，目的,及意义进行了分析。
第二章开发技术及软件：主要把系统开发工具进行介绍，另外讲解开发系统所用到的一些特殊功能技术。
第三章系统分析：主要是对智能停车场管理系统进行需求分析，以及对其数据流程与功能进行分析。
第四章系统设计：主要根据系统需求对系统的设计进行介绍，以及对数据的开发与功能模块设计的过程。
第五章系统实现：本章主要结合系统界面截图，介绍了系统各个功能实现的结果。
第六章系统测试：本章系统进行功能模块的测试，撰写测试用例，确保系统各大功能准确无误。
第七章总结与展望：对整个论文的研究内容进行总结，概括整个论文的特点，指出不足之处，为下步深究指明方向。
超文本传输协议（HTTP）作为协作式与分布式的通信协议，其以万维网交换信息作为前提条件。HTTP为IEIF的国际化标准指标，在制定相关标准与实现内，W3C积极参与其中，同时发挥着不可替代的作用。其能够借助超文本标记语言，将文档在服务器与浏览器之间相互传输。HTML作为构架文档的标记语言，这些文档内将包括有关信息的链接，用户仅需要点击其中一个链接就能够访问多媒体对象与图像，同时获得该链接项所具有的附加信息[1][2]。
HTML是一种制作网页的常用语言，它一般是用于制作静态页面。它的命令是可以体现文字信息、链接信息、图形信息和表格信息等等。现在它被大众普遍接受广泛应用在网络上[3]。
在系统的开发上采用了B/S结构，在B/S结构中，统一采用浏览器，而不需要去开发任何的用户界面，Web浏览器向处理它的Web服务器发送请求，并一步一步地将处理结果返回给客户端。B/S结构主要采用了各种脚本语言和ActiveX技术，降低了系统的开发难度并简化了系统维护以及使用[4]。
B/S结构有如下特点：B/S结构建立在广域网上，不需要专门为其配置硬件环境，比C/S结构的适应范围更强；由于其基于广域网，所以其对安全的控制能力相对较弱；B/S的多种结构要求构造相对独立的函数，这样才能可以更好地重用；B/S结构组成简单，便于对个别构件进行更换，降低了系统的维护成本B/S信息流向与C/S不同，B/S信息流向可变化[5]。
（1）Python 结合 C、Java、Perl 以及自创的新语法形成了自己独特的语法[6]。
（2）Python可以更快速的执行动态网页，当然这只是相对于CGI或者Perl来说，Python可以在HTML文档中嵌入程序，而且去执行，另外Python能够实现CGI的所有功能，因此说明Python具有很强大的功能。
（3）大部分当下流行的数据库和操作系统Python语言都能够支持。
（4）Python语言的最重要特点就是可以让C、C++进行扩展[7]。
MySQL 经过多次的更新，功能层面已经非常的丰富和完善了，从MySQL4版本到5版本进行了比较大的更新，在商业的实际使用中取得了很好的实际应用效果。最新版本的MySQL支持对信息的压缩，同时还能进行加密能更好的满足对信息安全性的需求。同时经过系统的多次更新，数据库自身的镜像功能也得到了很大的增强，运行的流畅度和易用性方面有了不小的进步，驱动的使用和创建也更加的高效快捷。最大的变动还是进行了空间信息的显示优化，能更加方便的在应用地图上进行坐标的标注和运算。强大的备份功能也保证了用户使用的过程会更加安心，同时支持的Office特性还支持用户的自行安装和使用。在信息的显示形式上也进行了不小的更新，增加了两个非常使用的显示区，一个是信息区，对表格和文字进行了分类处理，界面的显示更加清爽和具体。第二是仪表的信息控件，能在仪表信息区进行信息的显示，同时还能进行多个信息的比对，为用户的实际使用带来了很大的便捷[8][9]。
针对本文中设计的智能停车场管理系统在实际的实现过程中，最终选择MySQL数据库的主要原因在于在企业的应用系统应用及开发的过程中会存在大量的数据库比较频繁的操作，而且数据的安全性要求也是非常的高。综合这些因素，最终选择安全性系数比较高的MySQL来对智能停车场管理系统后台数据进行存储操作[10][11]。
Apache是开发源代码，使用者可根据个人习惯、系统的需求对Apache进行配置;另外对于系统的发布和运行是非常简单的[10]，开发人员只需要在开发工具中导入Apache，服务器的配置就算完成了;这是非常适合Python程序的。对于程序人员开发程序经常可能会遇到乱码的问题，而使用Apache作为服务器，只需要在Apache的安装目录下找到配置文件夹conf下的服务器配置文件server.xml，打开后改动端口号为8080的接收环节与请求处理环节的连接器Connector为相对应的编码，运行项目后，就不会出现中文乱码问题。本系统的设计和实现编码使用的是UTF-8，所以需要在端口号为8080的连接器中设置编URIEncoding="UTF-8"[12] [13]。
开发任何一个系统，都要对其可行性进行分析，对其时间和资源上的限制进行考虑，这样可以减少系统开发的风险。同时，分析之后不仅能够合理的运用人力，还能在各方面资源的消耗上得到节省。下面就对技术、经济和社会三个方面来介绍。
技术可行性主要考虑当前项目所用的技术是否能够符合，在设备上是否能够满足，及各种辅助工具是否提供帮助。本系统用的是Python开发语言，调试相对简单，当前的计算机硬件配置也完全能满足开发的需求，因此在技术上是绝对可行的。软件方面：由于软件的开发平台成熟可行,它们速度快、容量大、可靠性能高、价格低，完全能满足系统的需求。采用Python编程语言，已无技术上的问题。
系统所采用的Pycharm开发平台和MySQL后端数据库均为免费开发工具。故开发成本主要集中在后期的推广及系统维护上。相对于成本较高的C/S模式，也是选用了成本较低的B/S模式，所以经济上几乎没任何问题。
本系统是自行开发的系统，以方便高效管理停车场为出发点，是具有实际意义的系统，开发的环境软件和用到的数据库也都是开源代码，不存在侵权等问题，所以在社会方面也是可行的。
用户用例图如下所示。

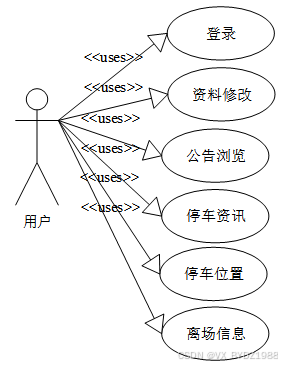

图3-1 用户用例图

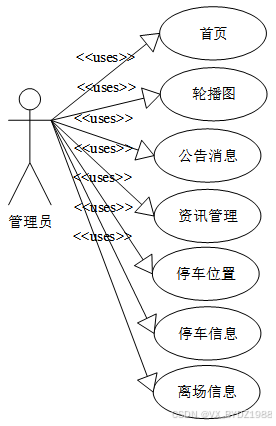

管理员用例图如下所示。
图3-2 管理员用例图
通过对用例图的分析和调查，根据本系统的实际需要，从用户角度提出需求功能如下：
1.管理员功能需求：
用户管理模块：管理员查看用户基本信息，并实现对用户信息的增加、删除、修改等功能。
修改登录密码模块：修改管理员用户的登录密码。
车位管理模块：管理员查看车位，并且添加车位数据，也能够删除车位数据。
停车位置管理模块：管理员查看停车位置，并且添加位置数据，也能够删除位置数据。
离场信息管理模块：根据业务需要，管理员对离场信息记录的审核、处理、维护等操作。
新闻管理模块：管理员查看新闻数据，并且发布新闻数据，编辑新闻数据，删除新闻数据。
2.用户功能需求：
用户注册模块：将用户信息录入数据库，用户利用注册的账号以及密码登录系统，浏览查看各种信息，添加部分信息；
收藏模块：用户收藏车位，整理个人收藏夹。
个人信息模块：修改信息功能，用户修改个人资料信息，但不能修改账号；密码修改功能，修改登录密码。
车位停车入场模块：从管理员发布的车位数据中选择要停车入场的车位，进行添加停车入场记录。
车辆离场模块：从管理员发布的车位数据中选择要离场缴费的车位，进行添加离场支付信息。
评判一个系统好坏的一项重要指标就是性能，下面是对此系统的一些性能进行阐述。
1.系统的安全性和稳定性: 智能停车场管理系统在管理权限上有着严格的控制，即想登录此平台进行操作，则必须要有操作权限，没有权限的用户是不可能登录平台查看任何的信息和数据，从而确保了系统的安全性。
2.数据的完整性和准确性：第一个是各项记录信息的完整性，信息记录的内容可以为空；第二个是各项信息数据之间相互联系的准确性；第三个是数据在不同记录信息的一致性
3．用户操作系统简单方便
在系统开发中按照“简单易用”的原则，能够使用户对系统的使用一目了然，既能保证用户使用，同时又能保证维护人员方便维护。
在分析了系统的业务流程之后，就要分析系统的数据流，为后面设计系统的数据库做好基础。这里主要利用数据流程图来说明数据流程。数据流程图是一个图示工具，容易理解，容易在开发和用户方之间进行交流，以及在开发组织内部交流。因此数据流程图作为一种模型工具已经广泛使用在软件工程的实践中。

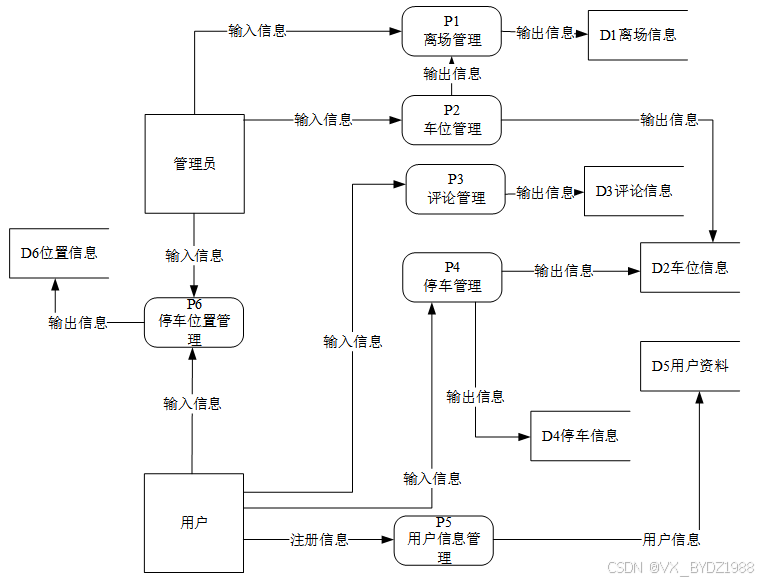

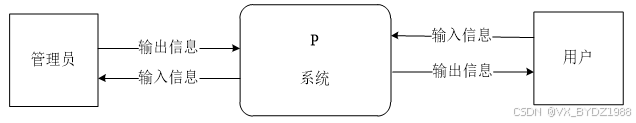

系统的顶层数据流图如下图所示。
图3-2系统数据流图（顶层）
根据系统的业务流程，用户浏览所使用到的数据归纳为输出信息。而用户提交的数据则作为系统的输入数据。相应的，根据系统管理员业务流程，管理员对系统内容的添加、更新和删除等所操作的数据定义为输入信息。
系统的底层数据流图如下图所示。
图3-3系统数据流图（底层）
MVC 是指 Model、View 和 Controller，翻译成中文分别是模型层、视图层和控制层。MVC 模式是一种设计模式，它强制性的把应用程序的输入、输出和处理全部分开，将其分为三个核心部分，这三个部分分别有不同的功能。

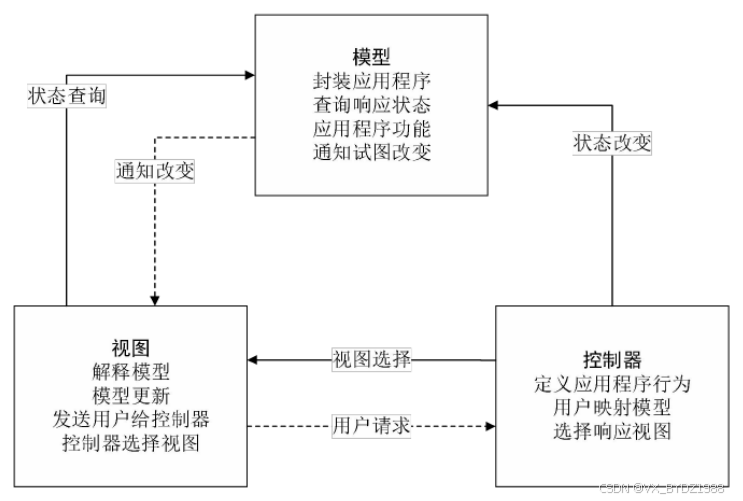

图4-1系统架构图
视图层视图是指被用户所看到的并且能够与之进行交互的界面。视图可以向用户展示相关的数据，并接收用户输入的数据，但对用户数据不进行任何实际业务操作处理。
模型层通过控制层来处理视图层传递的数据，同一个模型可以给不同的视图提供数据，也可以被不同的视图重复使用。由于 Model 的主要内容是数据、方法和行为，其也是 MVC 中逻辑最为复杂，代码量最多的部分，其中包含了许多应用中需要用到的业务逻辑，因此模型层的开发也变得尤为重要，后期一般不会对模型层进行大规模改动，也是 MVC 中最稳定的部分。
控制层主要负责视图层和模型层之间的数据传输和处理请求操作。当用户通过视图发送数据和请求时，控制层可以接收请求和数据并决定调用哪些模型、通过模型的哪些操作来处理数据和请求，处理完成后，控制层再将数据返回给相应的视图。
根据对系统的功能进行分析可以总结智能停车场管理系统的具体功能模块包括下面的几个主要的功能模块：该系统主要从两大模块进行设计的，首先就是用户参与操作需要的模块，此外还需要有管理员用到的模块，两者之间不是互相独立的，他们之间有着密切的联系，同数据库表中的数据连接起来进行操作。每个模块访问相同的数据库，但访问的表不同。系统的各个功能模块是根据所收集的资料研究得到的。在以上分析功能的基础上，系统模块分为多个模块。用户含有的功能有注册，登录，信息搜索，首页、公告消息、停车资讯、停车位置、停车信息、离场信息等，退出登录等功能，管理员含有的功能有修改密码，用户管理、停车资讯、停车位置、停车信息、离场信息等功能。

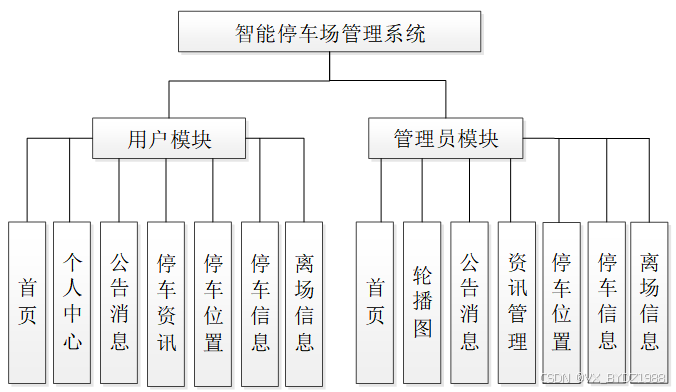

系统的功能结构图如下图所示。
图4-2系统功能结构图
用户模块主要实现用户的注册、登录、在线评论、车位浏览、车位停车入场、车位浏览、车位离场缴费和个人资料修改、登录密码修改、停车入场查询、离场缴费查询等功能。
用户注册：用户通过账号注册得到用户名和密码。
用户登录：用户在被管理员添加成功后，通过管理员提供的用户名、密码和输入验证码进行登录，操作非常简单。
个人资料管理：用户根据用户ID修改当前ID的一些属性的值。
修改个人登录密码：用户登录智能停车场管理系统后可以自己修改自己的密码。
收藏：在车位的基础上对车位的收藏，收藏按时间形成收藏列表，个人对其收藏夹进行维护和整理。
车位停车入场：用户根据自己的需求选中某个车位进行停车入场操作。
查看历史停车入场单：用户可以查看自己以往停车入场的信息。
车位离场缴费：用户根据自己的需求选中某个车位进行离场缴费操作。
个人车位离场缴费历史记录：用户可以查看自己以往离场缴费数据。
管理员模块是本系统重要开发部分，它的使用对象是系统管理员，在进入管理员模块前，需要输入正确的用户姓名、密码和验证码，才能进入管理员模块。界面右上方有退出系统按钮，点击可退出管理员模块界面。
系统用户管理：管理员添加、管理、查询管理员信息并有修改他们密码的权限。
注册用户管理：管理员管理已注册的用户，审核刚注册的用户，修改用户的基本信息。
车位信息管理：管理员录入车位信息，跳转至添车位页面，填写车位信息，提交后，车位信息存储数据库的车位信息表中，包括车位编号、车位名称、车位类型、车位图片、车位位置、车位状态、收费标准、车位详情等信息。
E-R图一般是由实体、实体的属性与联系三个要素组成的。在规划系统中所使用的数据库实体对象及实体E-R图，则需要通过对系统的需求分析、业务流程设计和系统功能结构来确定的。

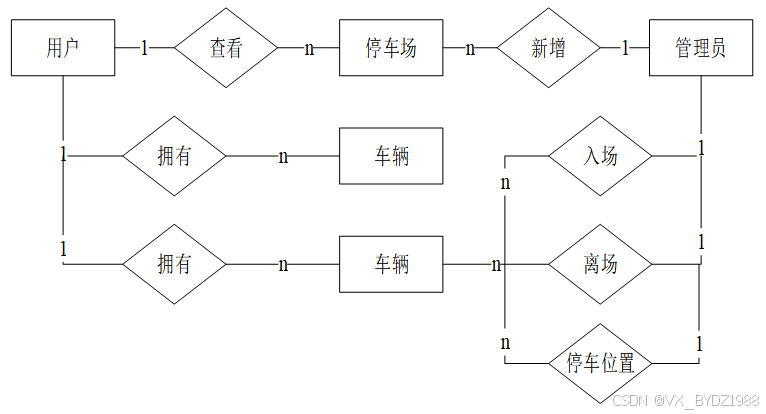

总体ER图如下图所示。
图4-3总体ER图
将实体属性模型转换为关系数据库应该遵循以下几个原则：
1.一个实体转换后要对应一个关系。
2.所有的主键必须要定义为非空（not null）。
3.针对二元联系也应该按照一对多、弱对实、一对一和多对多等联系来定义外键。
得到数据库的关系后，设计如下表结构。
| collect | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| collect_id | int | 10 | 是 | 主键 | 收藏ID |
| user_id | int | 10 | 是 | 收藏人ID | |
| source_table | varchar | 255 | 否 | 来源表 | |
| source_field | varchar | 255 | 否 | 来源字段 | |
| source_id | int | 10 | 是 | 来源ID | |
| title | varchar | 255 | 否 | 标题 | |
| img | varchar | 255 | 否 | 封面 | |
| create_time | timestamp | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| comment | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| comment_id | int | 11 | 是 | 主键 | 评论ID |
| user_id | int | 11 | 是 | 评论人ID | |
| reply_to_id | int | 11 | 是 | 回复评论ID空为0 | |
| content | longtext | 0 | 否 | 内容 | |
| nickname | varchar | 255 | 否 | 昵称 | |
| avatar | varchar | 255 | 否 | 头像地址 | |
| create_time | timestamp | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| source_table | varchar | 255 | 否 | 来源表 | |
| source_field | varchar | 255 | 否 | 来源字段 | |
| source_id | int | 10 | 是 | 来源ID | |
| departure_information | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| departure_information_id | int | 11 | 是 | 主键 | 离场信息ID |
| parking_space_number | varchar | 64 | 否 | 车位编号 | |
| parking_position | varchar | 64 | 否 | 车位位置 | |
| number_of_parking_spaces | varchar | 64 | 否 | 车位数量 | |
| charging_standard | varchar | 64 | 否 | 收费标准 | |
| parking_space_picture | varchar | 255 | 否 | 车位图片 | |
| parking_space_instructions | text | 0 | 否 | 车位须知 | |
| parking_user | int | 11 | 否 | 停车用户 | |
| user_name | varchar | 64 | 否 | 用户姓名 | |
| number_of_parking | varchar | 64 | 否 | 停车数量 | |
| parking_duration | datetime | 0 | 否 | 停车时间 | |
| leaving_time | datetime | 0 | 否 | 离场时间 | |
| total_timekeeper | varchar | 64 | 否 | 总计时长 | |
| total_charge | varchar | 64 | 否 | 总计收费 | |
| pay_state | varchar | 16 | 是 | 支付状态 | |
| pay_type | varchar | 16 | 否 | 支付类型 微信、支付宝、网银 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| notice | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| notice_id | mediumint | 8 | 是 | 主键 | 公告id |
| title | varchar | 125 | 是 | 标题 | |
| content | longtext | 0 | 否 | 正文 | |
| create_time | timestamp | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| ordinary_users | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| ordinary_users_id | int | 11 | 是 | 主键 | 普通用户ID |
| user_name | varchar | 64 | 否 | 用户姓名 | |
| user_gender | varchar | 64 | 否 | 用户性别 | |
| user_age | varchar | 64 | 否 | 用户年龄 | |
| examine_state | varchar | 16 | 是 | 审核状态 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| user_id | int | 11 | 是 | 用户ID | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| parking_information | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| parking_information_id | int | 11 | 是 | 主键 | 停车信息ID |
| parking_space_number | varchar | 64 | 否 | 车位编号 | |
| parking_position | varchar | 64 | 否 | 车位位置 | |
| number_of_parking_spaces | varchar | 64 | 否 | 车位数量 | |
| charging_standard | varchar | 64 | 否 | 收费标准 | |
| parking_space_picture | varchar | 255 | 否 | 车位图片 | |
| parking_space_instructions | text | 0 | 否 | 车位须知 | |
| parking_user | int | 11 | 否 | 停车用户 | |
| user_name | varchar | 64 | 否 | 用户姓名 | |
| number_of_parking | varchar | 64 | 否 | 停车数量 | |
| parking_duration | datetime | 0 | 否 | 停车时间 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
| parking_position | |||||
| 字段名称 | 类型 | 长度 | 不是null | 主键 | 字段说明 |
| parking_position_id | int | 11 | 是 | 主键 | 停车位置ID |
| parking_space_number | varchar | 64 | 否 | 车位编号 | |
| parking_position | varchar | 64 | 否 | 车位位置 | |
| number_of_parking_spaces | varchar | 64 | 否 | 车位数量 | |
| charging_standard | varchar | 64 | 否 | 收费标准 | |
| parking_space_picture | varchar | 255 | 否 | 车位图片 | |
| parking_space_instructions | text | 0 | 否 | 车位须知 | |
| recommend | int | 11 | 是 | 智能推荐 | |
| create_time | datetime | 0 | 是 | 创建时间 | |
| update_time | timestamp | 0 | 是 | 更新时间 | |
从web系统查询数据的根本的查询步骤：
Step1: 进行检查并且过滤来自用户的系统数据；
Step2: 成立起一个合适的数据库进行连接；
Step3: 进行查询系统数据库；
Step4: 获得查询的结构；
Step5: 把查询的结果展示给用户。
Step6: 数据库连接断开，释放资源。

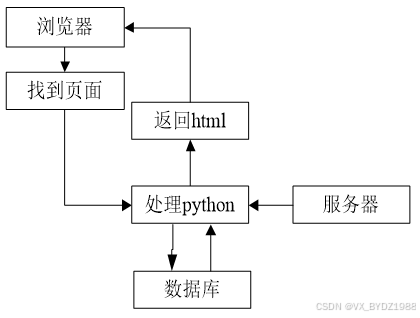

数据库连接原理如下图所示。
图5-1数据库连接原理
为确保系统安全性，系统操作员只有在登录界面输入正确的用户名、密码、权限以及验证码，单击“登录”按钮后才能够进入本系统的主界面。

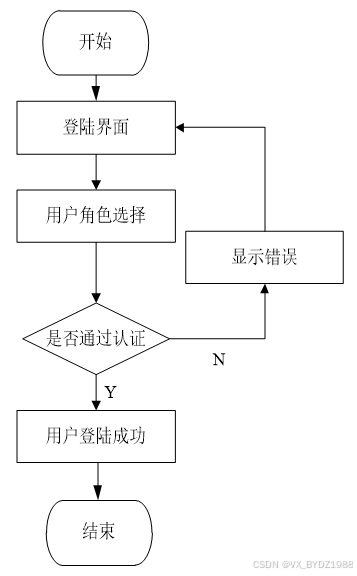

用户登录流程图如下所示。
图5-2用户登录流程图

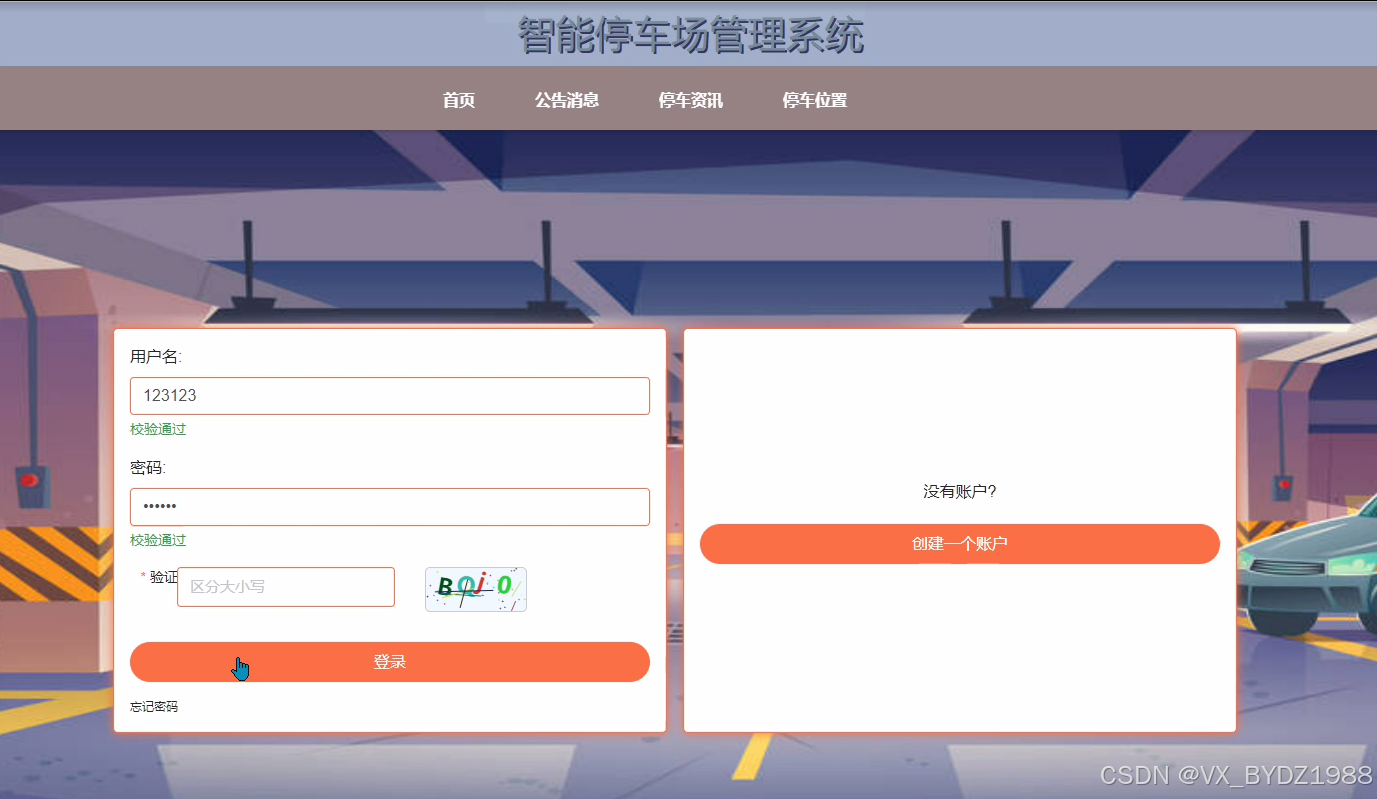

登录界面如下图所示。
图5-3登录界面
用户输入用户名、密码、电话、姓名等必填信息后，点击注册按钮完成用户的注册。

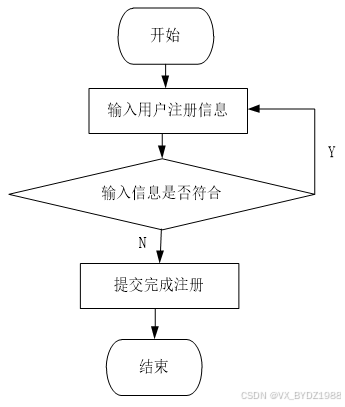

用户注册流程图如下所示。
图5-5用户注册流程图
用户注册界面如下图所示。

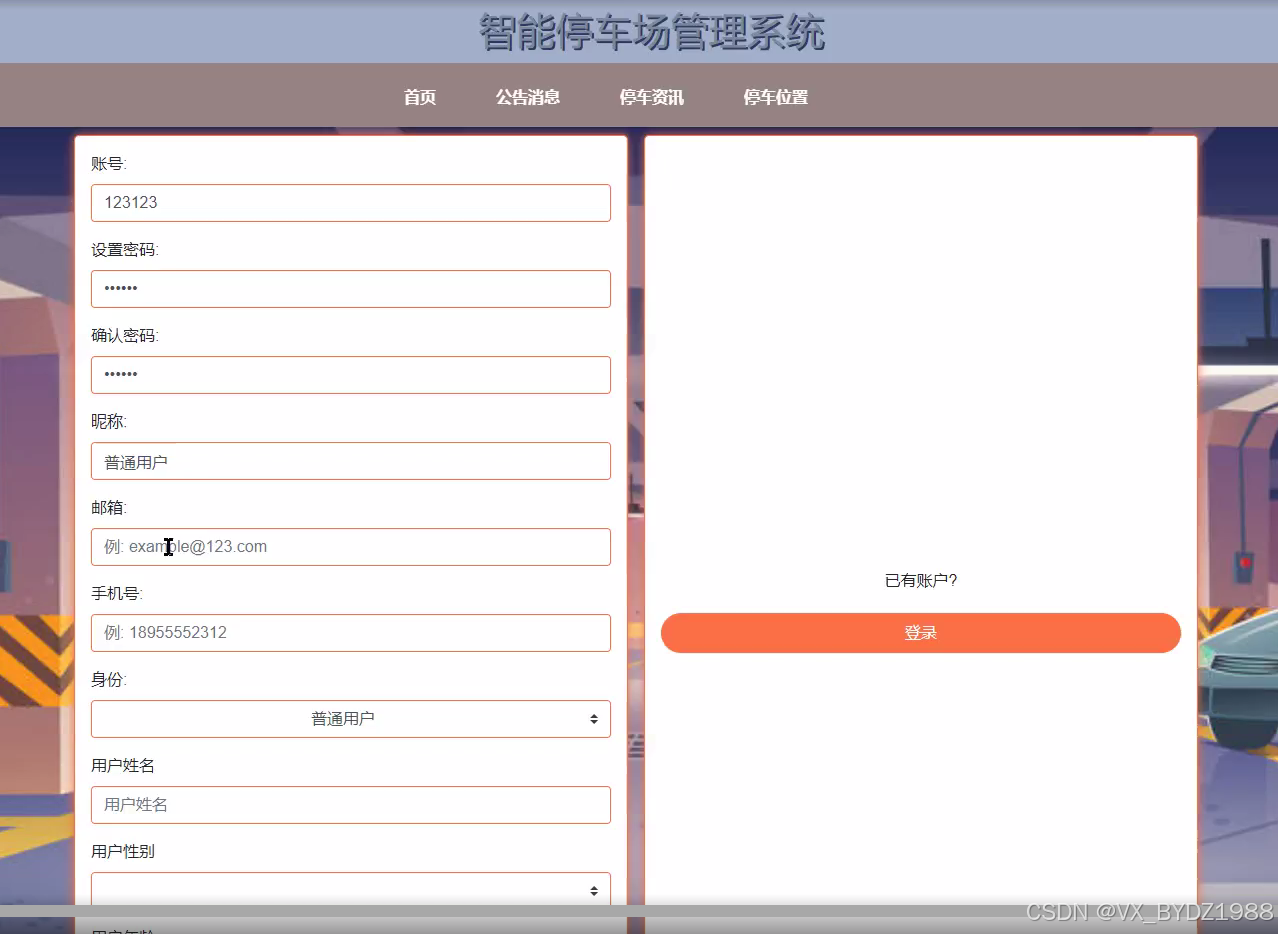

图5-5用户注册界面
-
-
- 评论模块的实现
-
用户点击评论按钮进入评论板，点击评论发布，跳转至评论发布页面，提交评论信息，成功发布评论，管理员管理用户的评论信息。

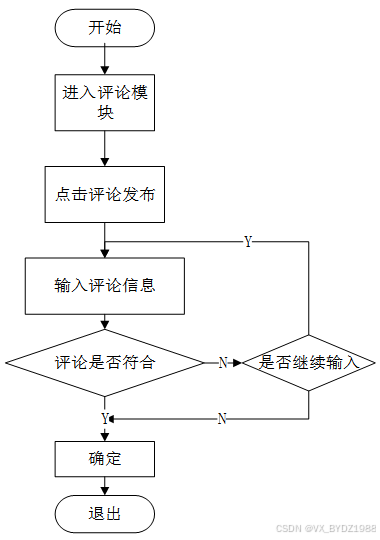

发表评论流程图如下所示。
图5-6发表评论流程图

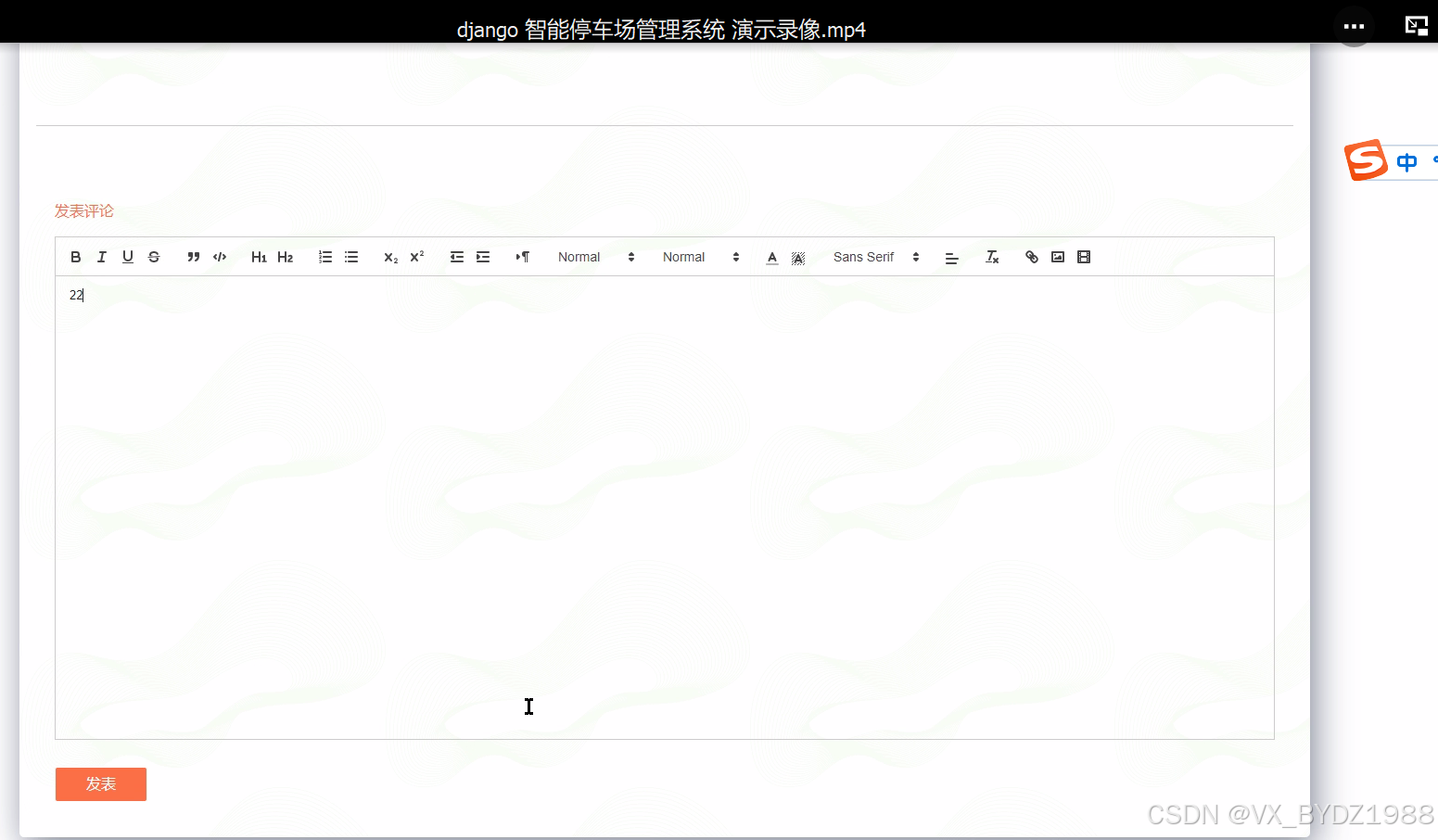

发表评论界面如图所示。
图5-7发表评论界面
-
-
- 停车信息模块的实现
-
用户点击某个车位进入车位详细页，点击停车入场按钮进入停车入场页，提交停车入场信息，成功停车入场后，管理员管理用户的停车入场信息，审核停车入场信息。

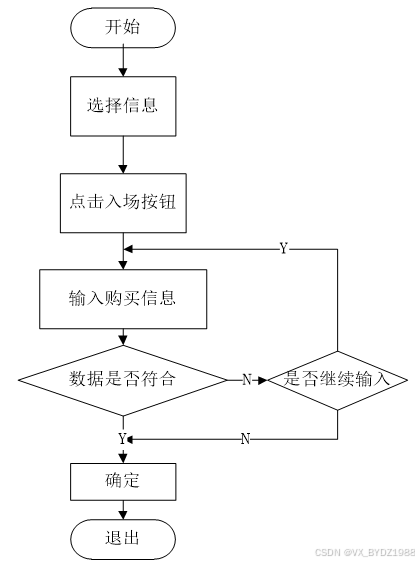

停车信息入场流程图如下所示。
图5-8停车信息入场流程图
停车信息界面如图所示。

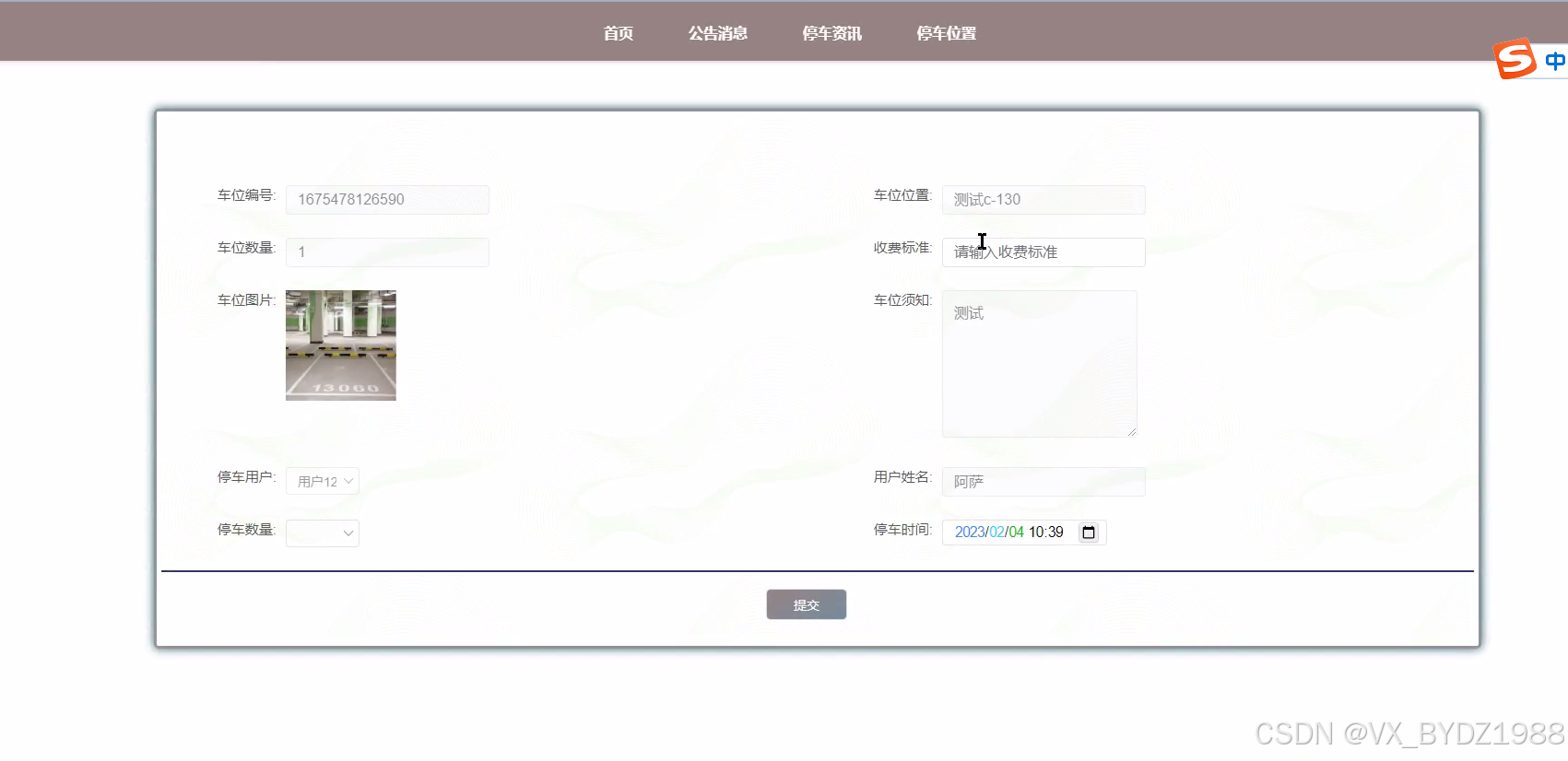

图5-9停车信息界面

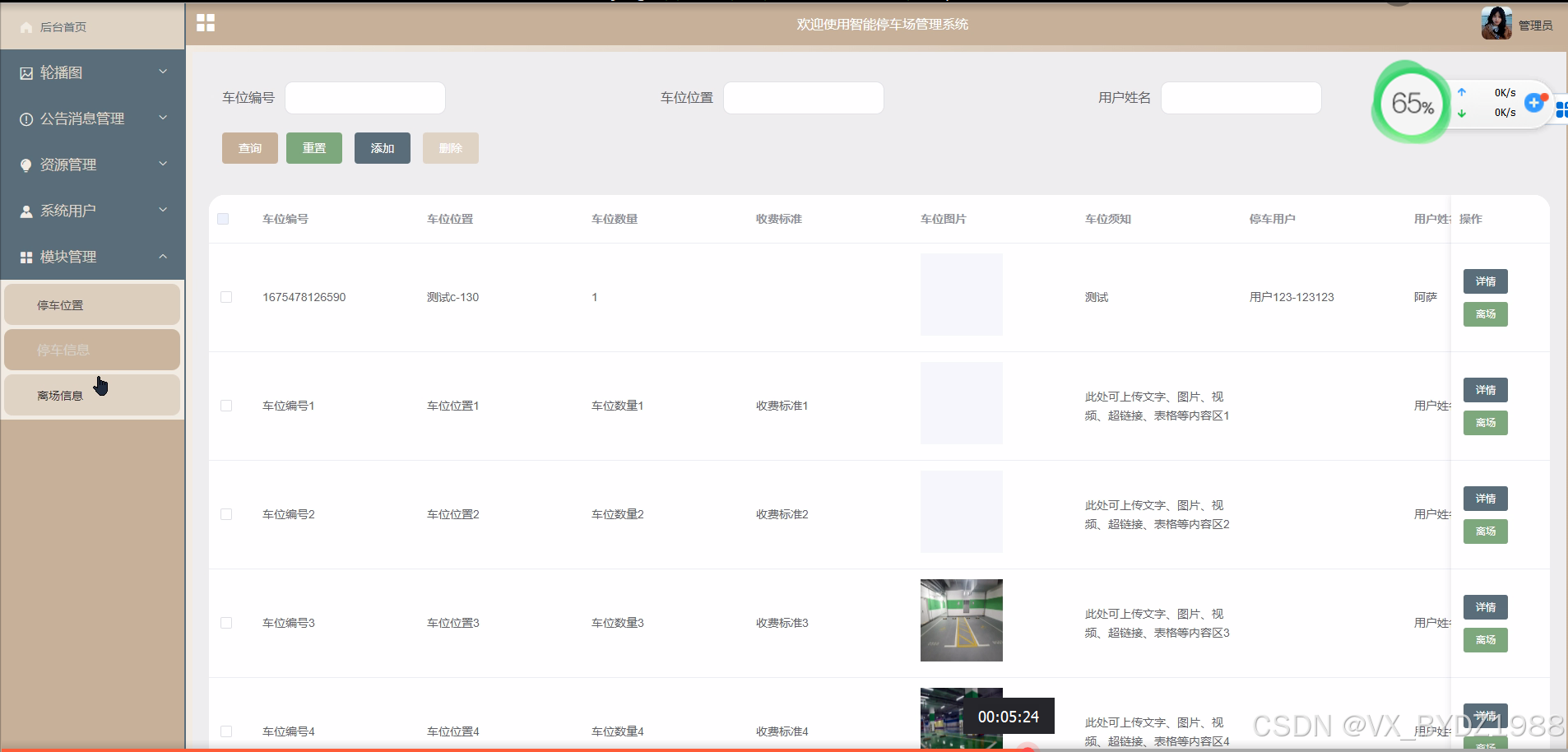

停车信息管理界面如图所示。

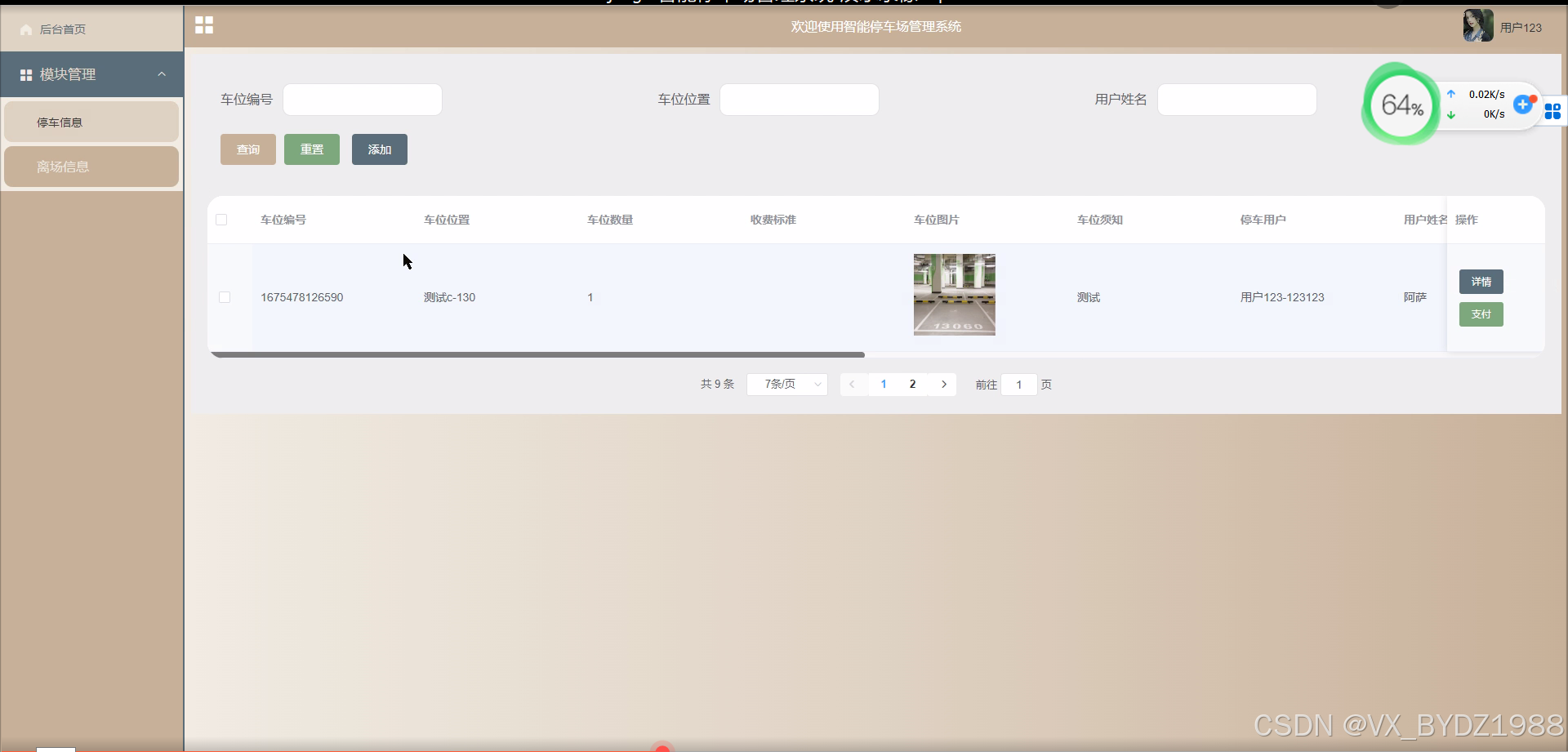

图5-10停车信息管理界面
-
-
- 离场信息模块的实现
-
用户提交离场后后台会自动生成离场列表。从session中取出该用户信息，前台发起请求，将对应的用户信息、lichangpId参数信息从前台传递离场控制类里，匹配到create()方法，create()方法调用离场逻辑层的createlichang()方法获取数据，调用本类的getCartlichangItem()方法得到离场列表。
离场提交界面如下所示。
图5-11离场提交界面
系统用户管理主要是对新用户的添加和旧用户的删除。新用户的添加主要是指添加用户名称并确定其密码；旧用户的删除也是从下拉菜单中找到对应的用户名称将其删除。不论是新用户添加还是旧用户的删除，这个权限只有管理员具有。

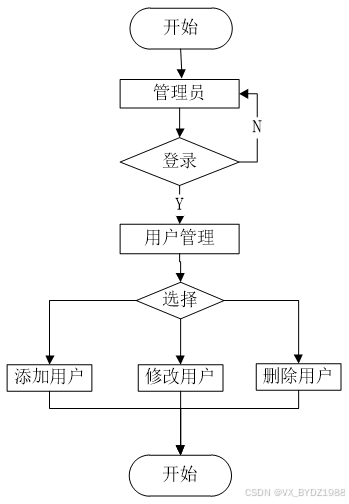

用户管理流程图如下所示。
图5-12用户管理流程图
用户管理界面如下图所示。

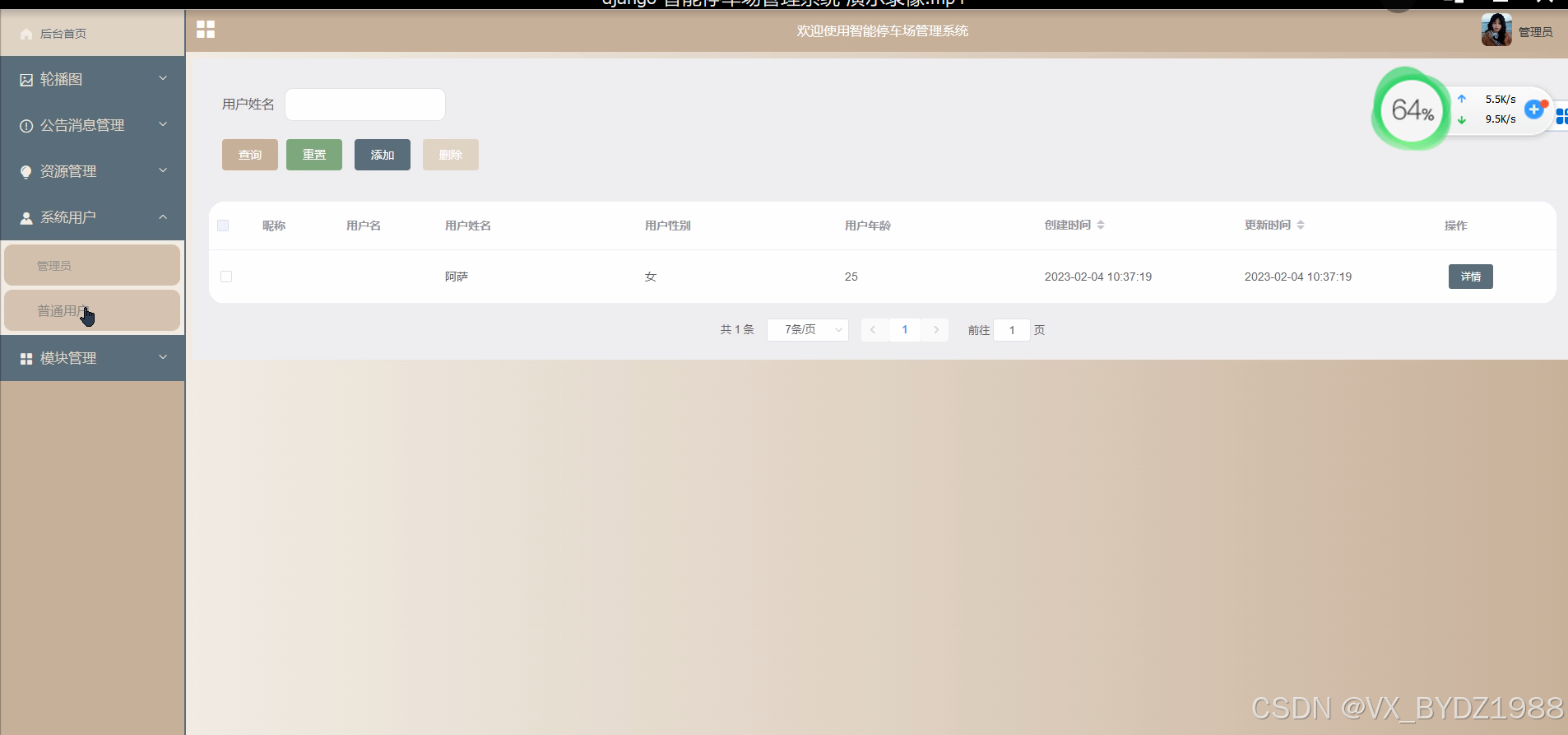

图5-13用户管理界面
密码修改是对当前登录用户的密码进行修改，在管理员登录页面后右上方也能进行密码修改。
密码修改流程图如下所示。

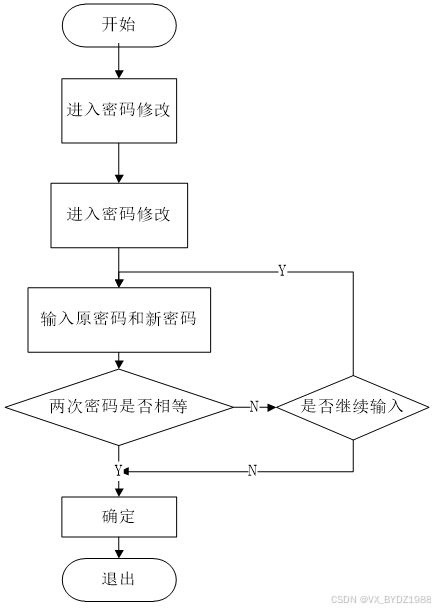

图5-14密码修改流程图
密码修改界面如图所示。

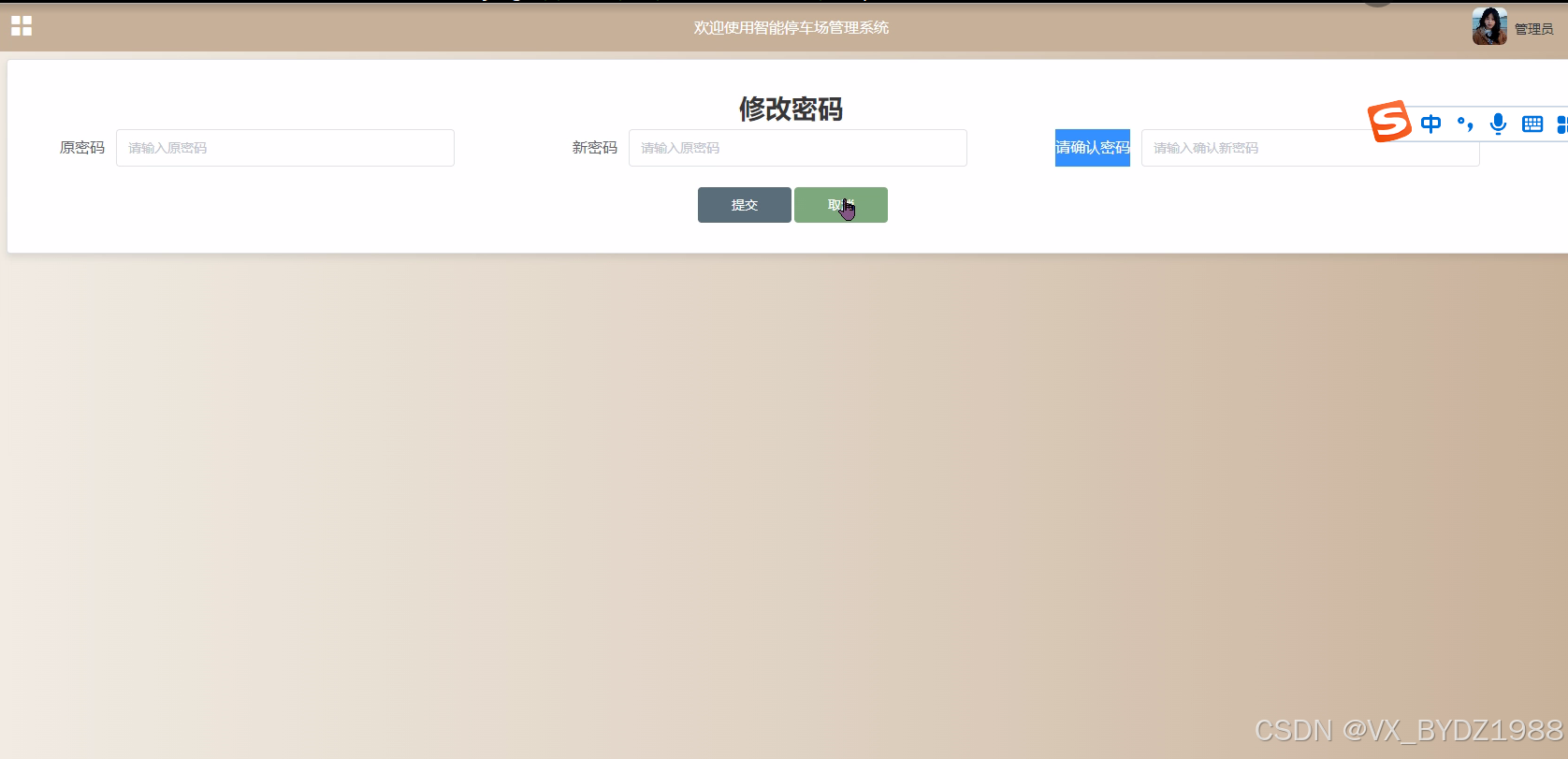

图5-15修改密码界面
如果公告数据的信息需要修改，管理员可以通过查询公告数据的基本信息来查询公告数据，查询公告数据是通过ajax技术来进行查询的，需要传递公告数据的标题、编号等参数然后在返回到该页面中,可以选中要修改或删除的那条信息，如果选中了超过一条数据，页面会挑一个窗口提醒只能选择一条数，如果没有选中数据会挑一个窗口题型必须选择一条数据。当选择确认修改的时候，后台会根据传过来的id到数据库查询，并将结果返回到修改页面中，可以在修改页面中修改刚刚选中的信息当点击确认的时候from表单会将修改的数据提交到后台并保存到数据库中，就是说如果提交的数据数据库中存在就修改，否则就保存。

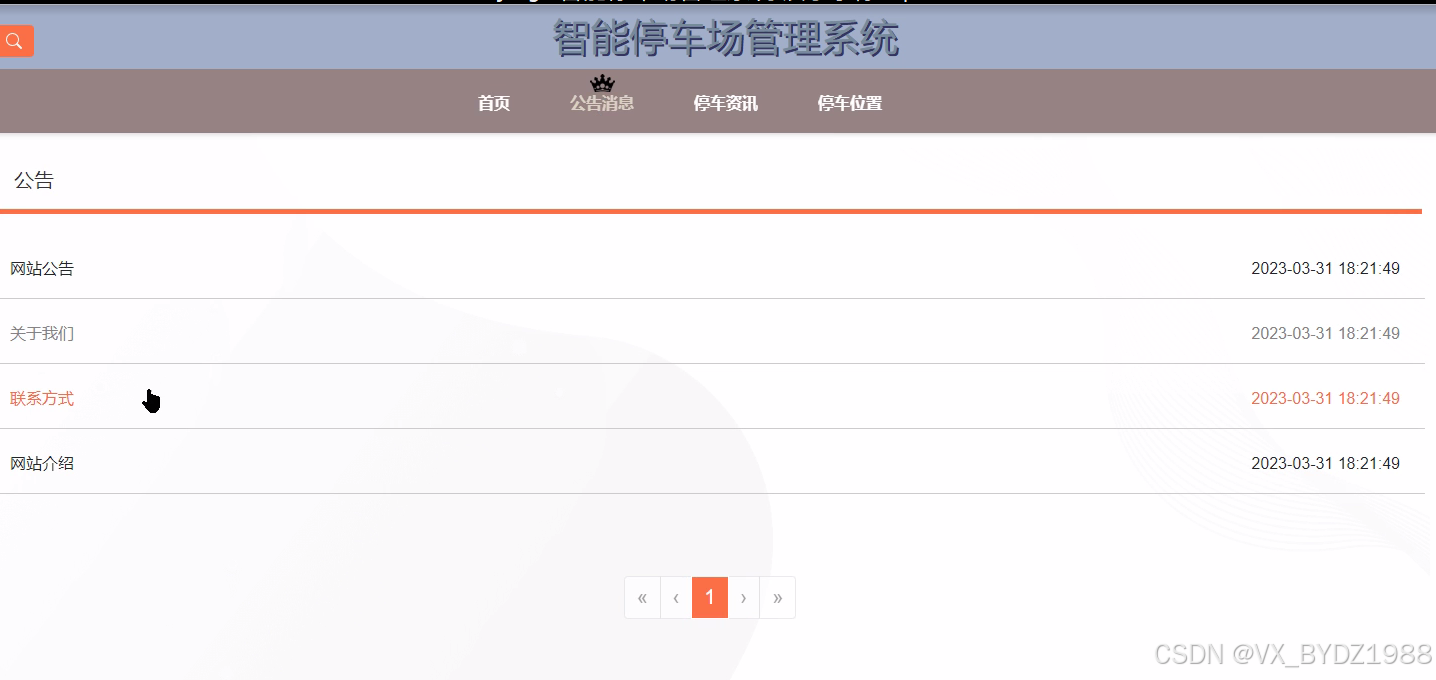

公告数据展示界面如下图所示。
图5-16公告数据展示界面

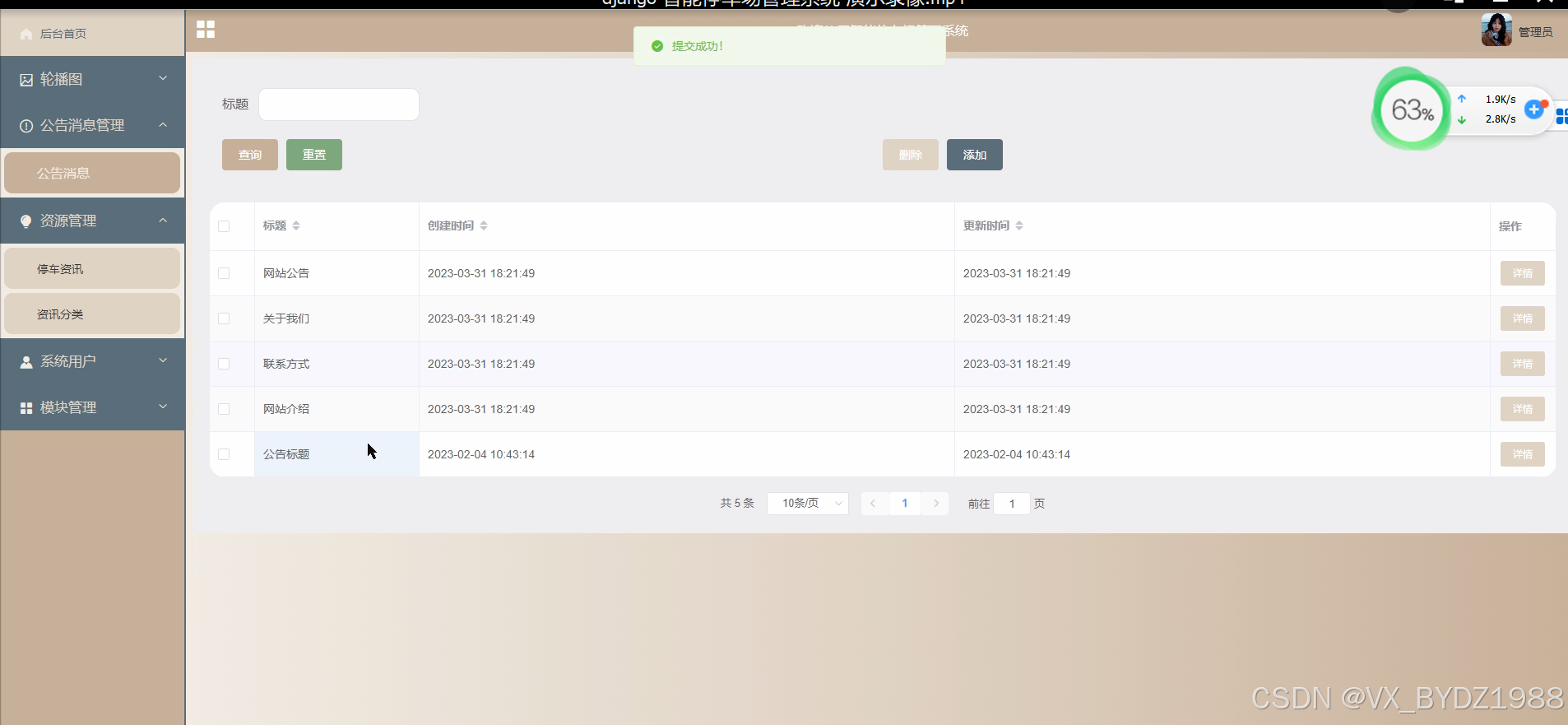

公告数据管理界面如下图所示。
图5-17公告数据管理界面
-
-
- 停车位置管理模块的实现
-
停车位置信息添加功能主要指对其编号、内容、详情等一些基本信息的添加、删除和修改。停车位置查询能根据车位编号、内容、详情等多种条件对停车位置信息进行查询。

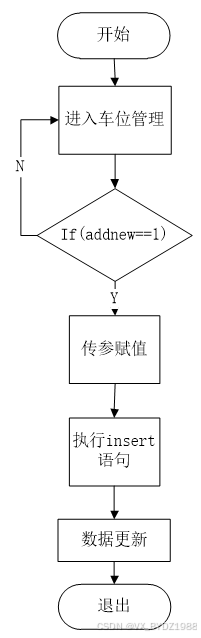

停车位置添加流程图如下所示。
图5-18停车位置添加流程图
停车位置添加如下图所示。
图5-19停车位置添加界面

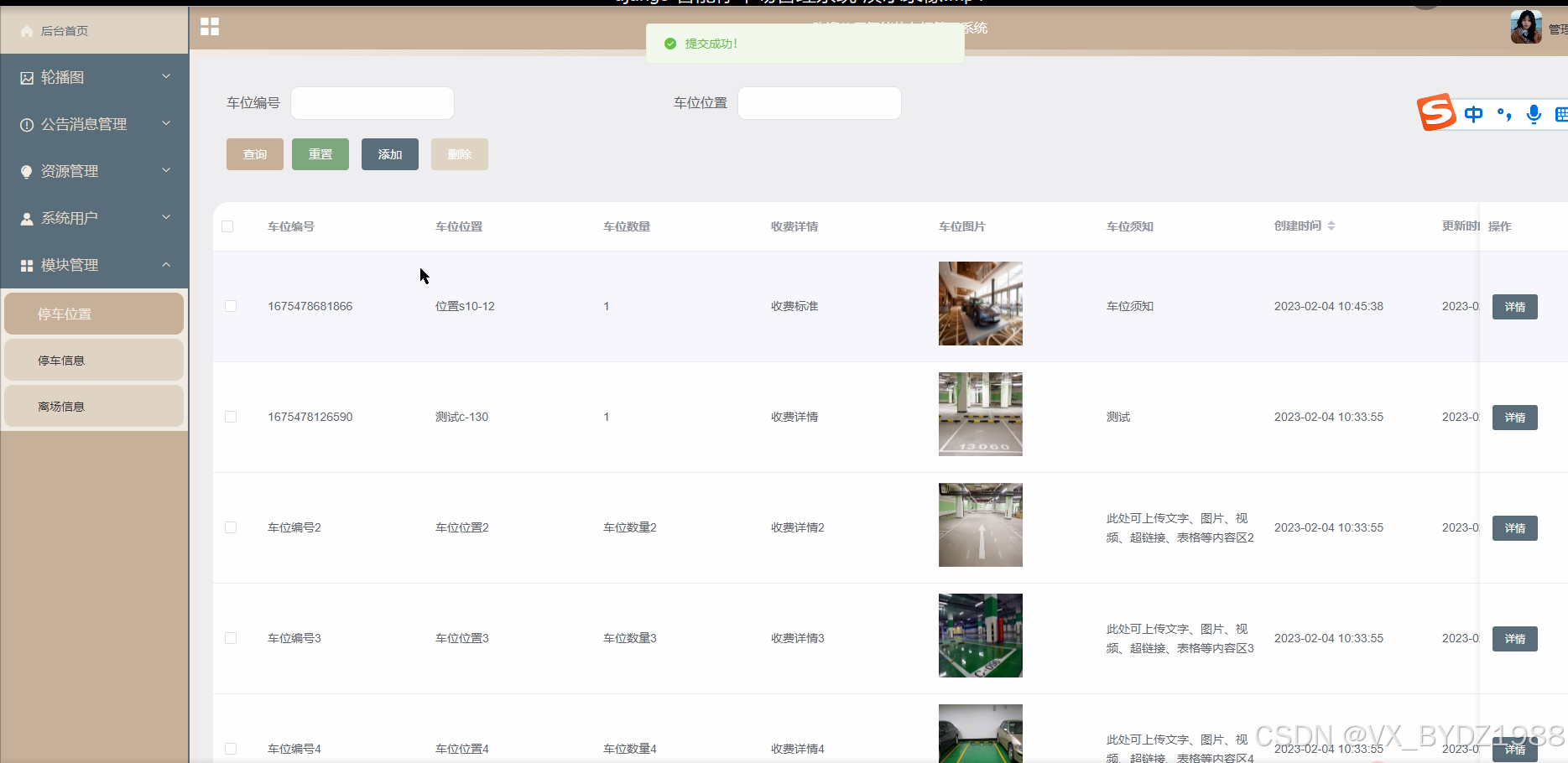

停车位置查询界面如下所示。
图5-22停车位置查询界面
1、服务器端
操作系统：Windows 7
Web服务器：Apache2.4.7
数据库：MySQL
开发语言：Python
2、客户端
浏览器：Internet Explorer10
界面布局：DIV+CSS
分辨率：最佳效果1027*768以上像素
3、开发工具
Dreamweaver
Pycharm
系统测试是用于检查软件的质量、性能、可靠性等是否符合用户需求。一套严谨的、规范的、完善的测试过程将大大提高软件的质量、可信度、可靠性，降低软件的出错率，降低用户风险系数。通过在计算机上对系统进行测试试验并从中发现此系统中存在的问题和错误然后加以修改，使之更加符合用户需求。
1.测试的目的是通过测试来发现程序在执行过程中的错误的过程。
2.好的测试方案是可以检验出还未被发现的错误的方案。
3.好的测试是发现了到目前为止还未被发现的错误的测试。
4.该系统能够完成车位停车入场、车位维护、停车入场维护、用户维护、系统维护等功能，做到所开发的系统操作简单，尽量使系统操作不受用户对电脑知识水平的限制。
下表是系统登录功能测试用例，检测了用户名和密码的不同的输入情况，观察系统的响应情况。得出该功能达到了设计目标。
表6-1 系统登录功能测试用例
| 功能描述 | 用于系统登录 | |
| 测试目的 | 检测登录时的合法性检查 | |
| 测试数据以及操作 | 预期结果 | 实际结果 |
| 输入的用户名和密码带有非法字符 | 提示用户名或者密码错误 | 与预期结果一致 |
| 输入的用户名或者密码为空 | 提示用户名或者密码错误 | 与预期结果一致 |
| 输入的用户名和密码不存在 | 提示用户名或者密码错误 | 与预期结果一致 |
| 输入正确的用户名和密码 | 登录成功 | 与预期结果一致 |
下表是注册功能测试用例，检测了各种数据的输入情况，观察系统的响应情况。得出该功能达到了设计目标。
表6-2 注册功能测试用例
| 功能描述 | 用于用户注册 | |
| 测试目的 | 检测用户注册时的合法性检查 | |
| 测试数据以及操作 | 预期结果 | 实际结果 |
| 输入的手机号不合法 | 提示请输入正确的手机号码 | 与预期结果一致 |
| 输入的字段为空 | 提示必填项不能为空 | 与预期结果一致 |
| 输入的密码少于6位 | 提示密码必须为6-12位 | 与预期结果一致 |
| 输入的密码大于12位 | 提示密码必须为6-12位 | 与预期结果一致 |
下表是车位管理功能的测试用例，检测了车位管理中对车位信息的增加，删除，修改，查询操作是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。
前置条件；用户登录系统。
表6-3 车位管理的测试用例
| 功能描述 | 用于车位管理 | |
| 测试目的 | 检测车位管理时的各种操作的运行情况 | |
| 测试数据以及操作 | 预期结果 | 实际结果 |
| 点击添加车位，必填项合法输入，点击保存 | 提示添加成功 | 与预期结果一致 |
| 点击添加车位，必填项输入不合法，点击保存 | 提示必填项不能为空 | 与预期结果一致 |
| 点击修改车位，必填项修改为空，点击保存 | 提示必填项不能为空 | 与预期结果一致 |
| 点击修改车位，必填项输入不合法，点击保存 | 提示必填项不能为空 | 与预期结果一致 |
| 点击删除车位，选择车位删除 | 提示删除成功 | 与预期结果一致 |
| 点击搜索车位，输入存在的车位名 | 查找出车位 | 与预期结果一致 |
| 点击搜索车位，输入不存在的车位名 | 不显示车位 | 与预期结果一致 |
下表是停车入场管理功能的测试用例，检测了停车入场管理中停车入场单的操作是否成功运行。观察系统的响应情况，得出该功能也达到了设计目标，系统运行正确。
前置条件；用户登录系统。
表6-5 停车入场管理的测试用例
| 功能描述 | 用于停车入场管理 | |
| 测试目的 | 检测停车入场管理时各种操作的情况 | |
| 测试数据以及操作 | 预期结果 | 实际结果 |
| 未选择车位，点击提交 | 提示请选择车位 | 与预期结果一致 |
| 未选择时间，点击提交 | 提示请选择时间 | 与预期结果一致 |
根据以上测试情况，测试结果如下表所示。
表6-1测试结果表
| 测试项目 | 测试结果 |
| 登录测试 | 成功 |
| 修改密码测试 | 成功 |
| 评论测试 | 成功 |
| 车位停车入场测试 | 成功 |
| 车位离场缴费测试 | 成功 |
| 用户管理测试 | 成功 |
| 车位管理测试 | 成功 |
本研究针对智能停车场管理系统地需求建模，数据建模及过程建模分析设计并实现智能停车场管理系统的过程。给出系统应用架构并分析优劣势，通过功能分解图，系统组件图描述功能需求。设计建立了数据库，给出系统关键数据结构的定义。通过类关系图描述组件间的协作关系，给出各个类的定义方法。通过描述每一个类的字段，属性及方法实现智能停车场管理系统的前后端代码。最终给出系统集成整合方法，完成智能停车场管理系统地设计与实现。
在此项目的开发中，先要按照产品经理做出的产品模型铺出大体的页面，并在其中找好页面的逻辑关系，并且中途总结一些页面上的问题重新反馈给产品经理，当静态页面的搭建的大体已经完善时，就需要和负责后台开发的技术开发者联系，来接好前后台的数据接口，可以让后台的信息在前台显示出来，在这个项目实现中，不光明白了前端开发和产品经理的联系，也明白了后台在整个系统中起到了什么作用，因为前后台的连接，用户可以对系统进行操作，可以在输入自己的相关信息后，通过后台加工，完成对数据库的查找、修改、添加，而理解了这些关系与实现的方法后。再去完善整个系统的功能就更加清晰与简单了。此次的项目它涉及了前台与后台系统的搭建，在学校所学的知识基础上，此次的项目，让我对于一个系统的前端开发，以及后台的作用都有了一个更深切的认知。
参考文献
[1]周春吟.基于Python语言图形用户界面设计的研究[J].科学技术创新,2022(35):81-85.
[2]方磊.Python语言程序设计支架式实训教学探析[J].湖北文理学院学报,2022,43(11):83-88.
[3]邓洁英.Python语言编程在计算机理论教学上的应用研究[J].现代信息科技,2022,6(21):185-187+191.DOI:10.19850/j.cnki.2096-4706.2022.21.045.
[4]盛冠群,赵美林,刘忠途,郑悦林,姜艳静,汤婧.人工智能背景下“Python语言程序设计”课程改革探索[J].科技风,2022(30):83-85.DOI:10.19392/j.cnki.1671-7341.202230028.
[5]王子睿,肖忠林,常皓淇,李垚,甘永莹.基于Django的智能货梯系统设计[J].信息与电脑(理论版),2022,34(19):26-28.
[6]王景.基于Python语言的数据表文件批量处理技术[J].信息技术与信息化,2022(09):66-69.
[7]华厚强,康佳春.基于Python的校园交易平台设计[J].现代计算机,2022,28(15):105-111.
[8]王军.基于Django的高校后勤库存管理系统设计实现[J].计算机时代,2022(07):59-61+65.DOI:10.16644/j.cnki.cn33-1094/tp.2022.07.015.
[9]Yan Qilin. Real-Time Analysis of Youth Emotion Based on Python Language and Smart Sensor Network[J]. Mobile Information Systems,2022,2022.
[10]封居强,樊丽江,韩芳.基于数据融合的智能停车场管理系统设计与实现[J].九江学院学报(自然科学版),2022,37(01):45-49.DOI:10.19717/j.cnki.jjun.2022.01.010.
[11]Mathieu Didier. Erratum: Modeling Sensitivities of Energetic Materials using the Python Language and Libraries[J]. Propellants, Explosives, Pyrotechnics,2022,47(2).
[12]孙建军,李琪,吕强.浅析Web开发工具Django的MVC架构[J].品牌与标准化,2021(06):105-106+109.
[13]蔡自伟.基于Django框架的量化交易系统设计[J].山西大同大学学报(自然科学版),2021,37(05):39-42.
[14]邱红丽,张舒雅.基于Django框架的web项目开发研究[J].科学技术创新,2021(27):97-98.
[15]程琳,樊江涛,李龙,冷尊淼,李田太郎.智能停车场管理系统设计与实现[J].数字技术与应用,2021,39(05):169-171.DOI:10.19695/j.cnki.cn12-1369.2021.05.55.
[16]孙曜. 智能停车场信息管理系统设计与实现[D].扬州大学,2020.DOI:10.27441/d.cnki.gyzdu.2020.002477.
[17]黄大维. 智能停车场管理系统设计研究[C]//.2020万知科学发展论坛论文集（智慧工程二）.,2020:1022-1031.DOI:10.26914/c.cnkihy.2020.014187.
[18]王华文, 智能停车场管理系统软件. 安徽省,安徽德顺智能科技有限公司,2020-05-21.
[19]孙燕.智能停车场管理系统研究[J].技术与市场,2019,26(12):223+225.
[20]张健,刘志成.一种智能停车场管理系统的设计[J].山西电子技术,2019(03):39-41+43.
致谢
在此论文完成之际，感谢我的指导老师。在指导老师的网页设计课上，当时我学到了很多东西，这对于我实习过程中也打了一定的基础，而且指导老师对于我的设计也提出许多建议，并予以悉心的指导，对于一些细小的问题都耐心的指导我去完善，授予我写论文的心得，时常的鼓励我，另外感谢教导我完善此项目的前端同学，对于这个项目，我是边学习边实现完成的，有许多东西开始并不是很明白，但前端开发的同学非常耐心的引导我去将这个项目完成，在系统的后端开发中，所用到的后台开发技术也时常会给我讲解，助于我更好的将论文完成，在此对帮助到我的同学和一直予以教导的指导老师致以衷心的感谢，祝事业有成。
点赞+收藏+关注 →私信领取本源代码、数据库
关注博主下篇更精彩
一键三连！！！
一键三连！！！
一键三连！！！
感谢一键三连！！！
扫一扫
1702
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
