摘要

信息化社会内需要与之针对性的信息获取途径，但是途径的扩展基本上为人们所努力的方向，由于站在的角度存在偏差，人们经常能够获得不同类型信息，这也是技术最为难以攻克的课题。针对医院挂号平台等问题，对医院挂号平台进行研究分析，然后开发设计出医院挂号平台以解决问题。

医院挂号平台主要功能模块包括轮播图（轮播图管理）网站公告管理（网站公告）资源管理（健康资讯、资讯分类）系统用户（管理员、注册用户、医生用户）模块管理（科室介绍、医生介绍、挂号预约、取消预约、就诊病历）等，采取面对对象的开发模式进行软件的开发和硬体的架设，能很好的满足实际使用的需求，完善了对应的软体架设以及程序编码的工作，采取MySQL作为后台数据的主要存储单元，采用springboot框架、java技术、Ajax技术进行业务系统的编码及其开发，实现了本系统的全部功能。本次报告，首先分析了研究的背景、作用、意义，为研究工作的合理性打下了基础。针对医院挂号平台的各项需求以及技术问题进行分析，证明了系统的必要性和技术可行性，然后对设计系统需要使用的技术软件以及设计思想做了基本的介绍，最后来实现医院挂号平台和部署运行使用它。

关键词：Java技术；MYSQL；医院挂号平台

Abstract

In the information society, there is a need for targeted information acquisition channels, but the expansion of channels is basically the direction of people's efforts. Due to the deviation in perspective, people often can obtain different types of information, which is also the most difficult topic for technology to overcome. To address issues such as hospital registration platforms, conduct research and analysis on hospital registration platforms, and then develop and design a hospital registration platform to address these issues.

The main functional modules of the hospital registration platform include rotation chart (rotation chart management), website announcement management (website announcement), resource management (health information, information classification), system user (administrator, registered user, doctor user), module management (department introduction, doctor introduction, registration appointment, cancellation appointment, medical record), etc., adopting an object-oriented development model for software development and hardware installation, It can well meet the actual usage needs, improve the corresponding software installation and program coding work, adopt MySQL as the main storage unit for backend data, and use the spring boot framework, Java technology, Ajax technology for business system coding and development, achieving all the functions of this system. This report first analyzes the background, role, and significance of the research, laying the foundation for the rationality of the research work. Analyze the various requirements and technical issues of the hospital registration platform, prove the necessity and technical feasibility of the system, and then provide a basic introduction to the technical software and design ideas required for designing the system. Finally, implement the hospital registration platform and deploy it for operation.

Keywords:Java technology; MYSQL； Hospital registration platform

1 绪论

1.1研究背景与意义

随着越来越多的人工智能不断融入和应用于医疗领域，医疗服务正逐步走入智能化，在中国新医改的大背景下，线上挂号已经成为民生工程的重点和热点领域。

医院挂号平台的研究意义：

（1）节约病人挂号的排队时间。传统医院的挂号手续繁琐，具有很强的不确定性，就诊人员流量不均，有明显的高峰期和低谷期，高峰期病人需要长时间排队，也易出现熟人插队等现象，低谷期会造成医生溜号，医疗资源闲置等问题。医院挂号平台可以自动计算病人的等待时间，合理分配就诊时段，提高了病人就诊的效率。

（2）提高病人的就诊质量。有些病人到医院就诊前对医院的信息了解并不十分清楚，对所要挂的专家科室和医生的资历等信息也并不了解，只能凭借自身的感觉和印象进行选择，具有盲目性。医院挂号平台可以根据病人的病情和医生资历进行挂号，选择最为合适的医生，具有针对性，大大提高了病人的就诊质量。

（3）减少“号贩子”的违法行为。传统医院尤其是大型医院的名专家号特别难挂，出现倒号炒号的行为，造成了“专家号一号难求”的现象，严重损害了病人的利益，影响了医院医生的声誉。医院挂号平台的出现使“专家号”的意义没有那么重要，病人只需选择最为合适自身病情的医生即可。

（4）操作方便简洁。病人利用互联网就可以随时随地的挂号预约，操作简单便捷，方便用户使用，提高了病人的就诊效率。

（5）增强医院的社会竞争力。医院挂号平台的出现使传统繁琐拥挤的就诊环境得到改善，提高了医院的医疗服务质量，增强了医院的社会竞争力，提高医院的经济效益和社会效益。

1.2研究现状

本课题研究的医院挂号平台，是集患者挂号，科室医生管理，就诊预约，医疗资讯以及支付体系为一体的综合性的一个方便民众从看病挂号到就诊的网站，之所以叫做医院挂号平台，顾名思义，本系统的使用者能够不受医院地域性的影响，能够达到不论何时何地,只要有可接入网络终端移动设备，就能够随时进行预约专家或者挂号。

目前，国内以及有了许多类似的挂号网站，比较大的如上海助医（www.91985.com）、浙江省人民医院（www.hospi－talstar.com）等，但是大部分的医院挂号平台都参差不起，并没有形成统一的操作流程规范，也有不少的站点仅仅只是针对某地区的某个医院提供预约服务，因此并不能达到方便所有病患的目的,而且由于就诊观念、医院资金、技术平台等原因,预约挂号服务在推行过程中,也出现了一些问题,诸如挂号成功率低、爽约率高、难以真正遏制“号贩子”等,特别是由于需要医院提供更多的人力、物力和财力,增加了医院的运作成本。因此,一些医院尝试引入第三方机构来进行预约挂号,甚至有医院取消了自身的预约系统。如果说出于成本和技术的考虑,这些合作也无可厚非,但是其中越来越明显的商业化倾向却值得忧虑。

天下没有免费的午餐,各种名号的公司与医院“合作”,目的当然在于牟取利润。于是预约服务便附加了各种费用,由于缺乏统一标准,高额的预约服务费便在所难免。作为公益性机构,医院把部分稀缺优质公共医疗资源提供给合作公司,允许其收取服务资费,这种做法是否妥当本身就值得商榷。而合作公司对号源的截流,势必造成排队号源减少和普通百姓挂号“难上加难”。

相对国内的医疗系统，发达国家医院预约信息系统的开发建设实现已经有三十多年的历史，至今有了长足的进步。有许多举世公认的成功的系统在医院有效的运转，例如美国盐湖城LDS医院的HELP系统。纵观美国的HIS发展历史，大约可以分为三个阶段：第一个十年，集中在开发医院行政管理的功能上，像财务收费管理、住院病人和门诊病人的管理等。但直到1972年美国仍然没有一个成功的全面的计算机系统。第二个十年，在继续完成和实现医院的挂号信息化的同时，开发者的努力已经进入医疗信息的处理领域。最后一个十年至今，研究者又把重点放在了信息系统的小型化、智能化、集成化的改造过程。

1.3springboot框架介绍

Spring框架是Java平台上的一种开源应用框架，提供具有控制反转特性的容器。尽管Spring框架自身对编程模型没有限制，但其在Java应用中的频繁使用让它备受青睐，以至于后来让它作为EJB（EnterpriseJavaBeans）模型的补充，甚至是替补。Spring框架为开发提供了一系列的解决方案，比如利用控制反转的核心特性，并通过依赖注入实现控制反转来实现管理对象生命周期容器化，利用面向切面编程进行声明式的事务管理，整合多种持久化技术管理数据访问，提供大量优秀的Web框架方便开发等等。Spring框架具有控制反转（IOC）特性，IOC旨在方便项目维护和测试，它提供了一种通过Java的反射机制对Java对象进行统一的配置和管理的方法。Spring框架利用容器管理对象的生命周期，容器可以通过扫描XML文件或类上特定Java注解来配置对象，开发者可以通过依赖查找或依赖注入来获得对象。Spring框架具有面向切面编程（AOP）框架，SpringAOP框架基于代理模式，同时运行时可配置；AOP框架主要针对模块之间的交叉关注点进行模块化。Spring框架的AOP框架仅提供基本的AOP特性，虽无法与AspectJ框架相比，但通过与AspectJ的集成，也可以满足基本需求。Spring框架下的事务管理、远程访问等功能均可以通过使用SpringAOP技术实现。Spring的事务管理框架为Java平台带来了一种抽象机制，使本地和全局事务以及嵌套事务能够与保存点一起工作，并且几乎可以在Java平台的任何环境中工作。Spring集成多种事务模板，系统可以通过事务模板、XML或Java注解进行事务配置，并且事务框架集成了消息传递和缓存等功能。Spring的数据访问框架解决了开发人员在应用程序中使用数据库时遇到的常见困难。它不仅对Java:JDBC、iBATS/MyBATIs、Hibernate、Java数据对象（JDO）、ApacheOJB和ApacheCayne等所有流行的数据访问框架中提供支持，同时还可以与Spring的事务管理一起使用，为数据访问提供了灵活的抽象。Spring框架最初是没有打算构建一个自己的WebMVC框架，其开发人员在开发过程中认为现有的StrutsWeb框架的呈现层和请求处理层之间以及请求处理层和模型之间的分离不够，于是创建了SpringMVC。

1.4论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对网站需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景，系统开发的现状和本文的研究内容与主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 医院挂号平台系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）操作可行性：

此次项目设计参考了几个该模式下网站的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（2）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的springboot技术能够迎合所有电子商务系统的搭建。开发这个医院挂号平台的时候我采用了springboot+MYSQL用以运行整体程序。

综上所述技术可行性也没有问题。

（3）法律可行性：

从开发者角度来看，springboot和MYSQL是网上开源且免费的，在知识产权方面不会产生任何法律纠纷。

从用户使用角度来看，只要不再系统上贩卖违禁品，对系统做出条约协议，杜绝非法支付即可。

综上所述法律可行性也没有问题。

2.2 系统流程分析

2.2.1 数据流程

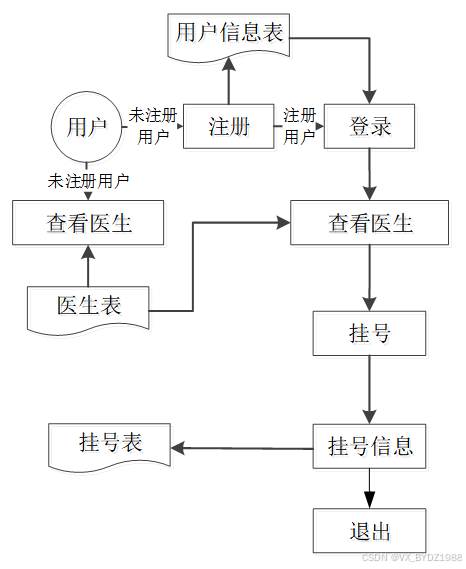

医院挂号平台主要的目的就是实现对医生的挂号，图2-1就是系统的数据流图。

图2-1医生挂号操作展开图

3.3.2 业务流程

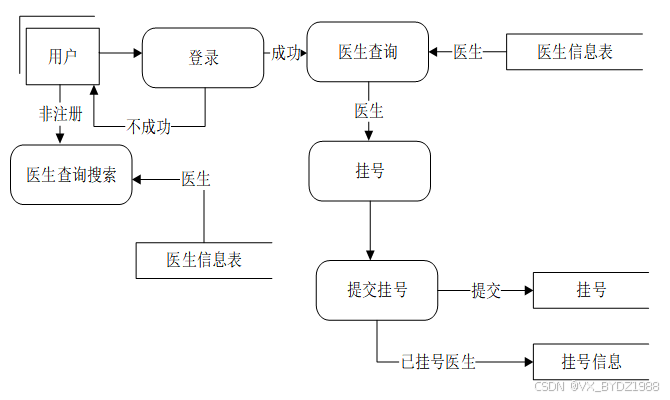

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

图2-2业务流程图

2.3 系统功能分析

2.3.1 功能性分析

按照医院挂号平台的角色，我划分为了注册用户、医生用户和管理员这三大部分。

注册用户管理模块：

（1）用户注册登录：用户注册为用户并登录医院挂号平台；用户对个人信息的增删改查，比如个人资料，密码修改。

（2）网站公告：用户点击“网站公告”菜单显示管理员在后台发布的所有的网站公告，可以查看网站公告详情。

（3）健康资讯：当用户点击“健康资讯”这一菜单按钮，会显示管理员在后台发布的所有的健康资讯，可以查看详情，进行收藏、点赞、评论等；

（4）医生介绍：当用户点击“医生介绍”这一菜单按钮，会显示管理员在后台发布的所有的医生介绍，支持通过关键词对医生介绍进行搜索，选择需要的医生介绍点击可以进入到医生介绍详细的介绍界面，在详细界面可以查看到医生的医生工号、医生姓名、科室名称、职称、挂号费等信息，同时可以进行挂号、点赞、收藏、评论操作；

（5）挂号：当用户在医生介绍详情界面想要进行挂号，点击下方的“挂号”按钮，就会跳转到挂号信息填写界面，根据界面提示输入挂号信息，点击“提交”按钮，挂号就完成了；

（6）科室介绍：用户可以查看科室介绍信息，在查询到自己想要了解的科室介绍的时候，可以进入查看详细的介绍。

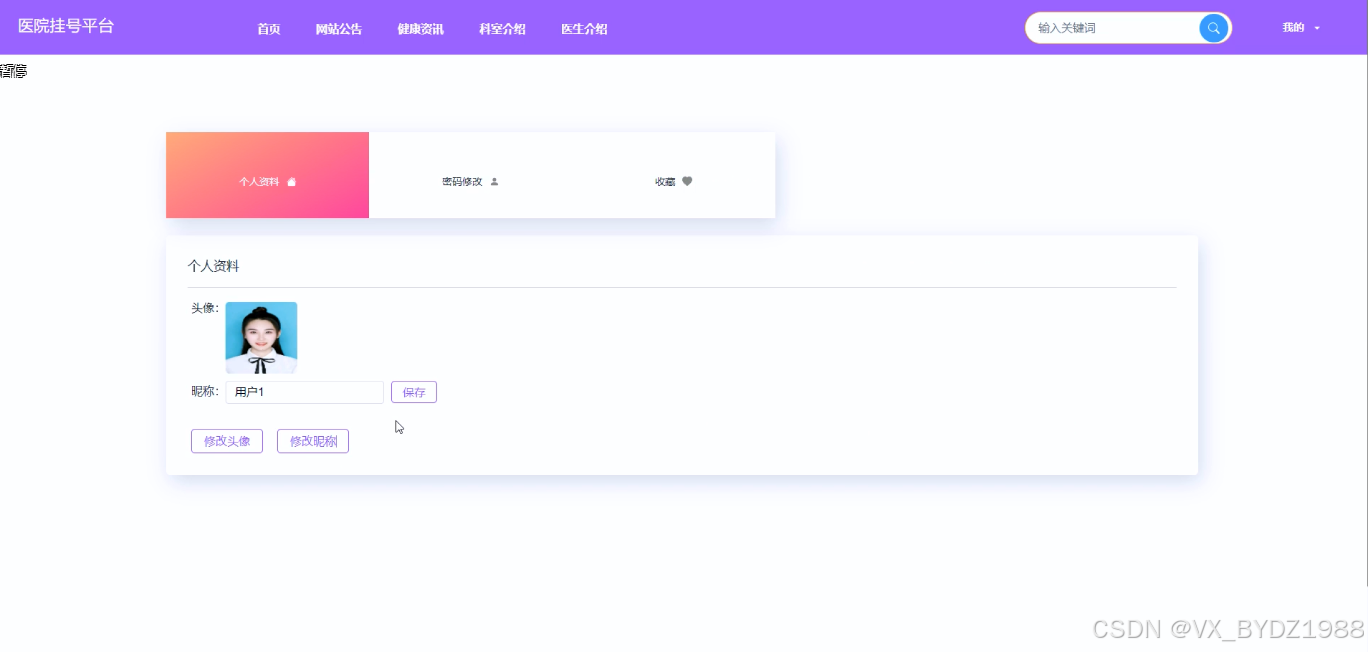

（7）我的账户：当用户点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料、登录系统的密码以及自己收藏的信息进行设置管理；

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

（2）轮播图：管理员点击“轮播图”菜单可以对首页展示的轮播图进行增删改查。

（3）网站公告：管理员点击“网站公告”菜单可以查看到系统中的所有网站公告，对已经存在的网站公告，管理员可以修改，也可以添加新的网站公告或者删除网站公告。

（4）资源管理：管理员点击“资源管理”菜单能够对其下子菜单健康资讯和资讯的分类进行增删改查。

（5）系统用户：管理员点击“系统用户”菜单可以对系统中存在的用户进行管理，包含了管理员用户、医生用户和注册用户。

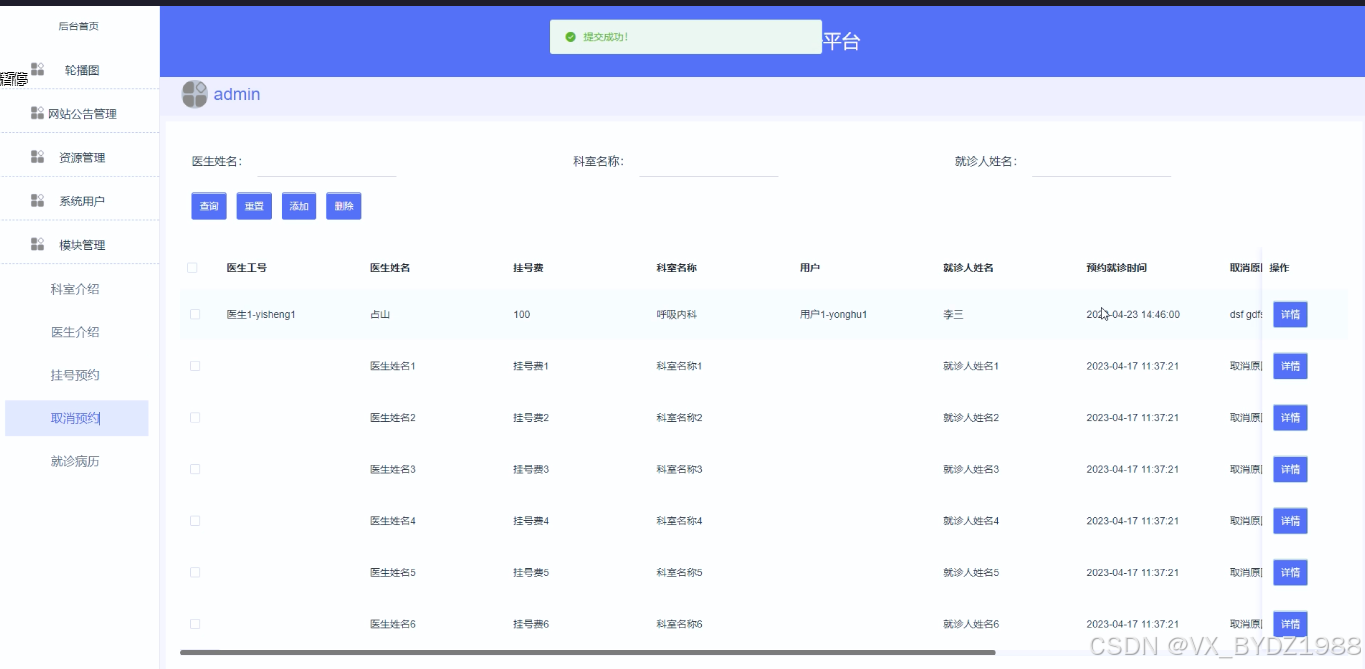

（6）模块管理：在“模块管理”这一菜单下，我们会看到科室介绍、医生介绍、挂号预约、取消预约、就诊病历，管理员可以对其进行增删改查操作。

2.3.2 非功能性分析

医院挂号平台的非功能性需求比如医院挂号平台的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1医院挂号平台非功能需求表

安全性	主要指医院挂号平台数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指医院挂号平台能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响医院挂号平台占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着医院挂号平台的页面展示内容进行操作，就可以了。
可维护性	医院挂号平台开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了本医院挂号平台的用例图：

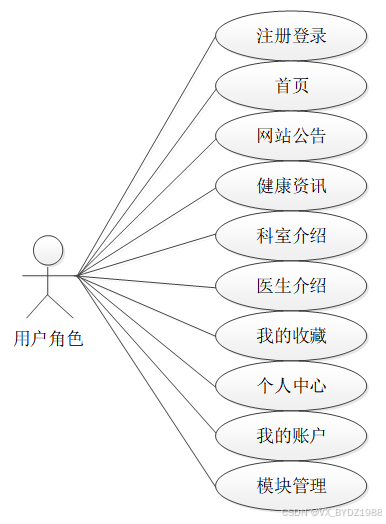

注册用户角色用例如图2-3所示。

图2-3 医院挂号平台注册用户角色用例图

web后台管理上的管理员是维护整个医院挂号平台中所有数据信息的。管理员角色用例如图2-4所示。

图2-4 医院挂号平台管理员角色用例图

2.5本章小结

本章主要通过对医院挂号平台的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个医院挂号平台要实现的功能。同时也为医院挂号平台的代码实现和测试提供了标准。

3 医院挂号平台总体设计

本章主要讨论的内容包括医院挂号平台的功能模块设计、数据库系统设计。

3.1 系统架构设计

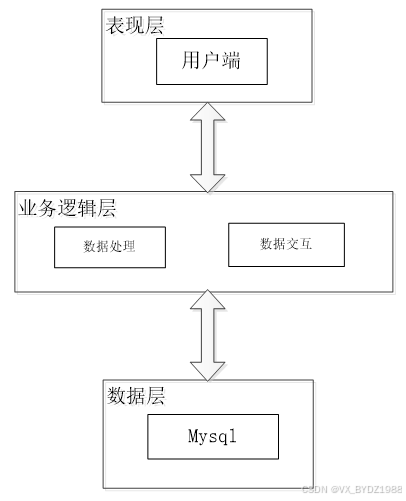

本医院挂号平台从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1医院挂号平台系统架构设计图

表现层（UI）：又称UI层，主要完成本医院挂号平台的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本医院挂号平台时的舒适度。UI的界面设计也要适应不同版本的医院挂号平台以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本医院挂号平台的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本医院挂号平台的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本医院挂号平台的数据存储和管理功能。

3.2 系统功能模块设计

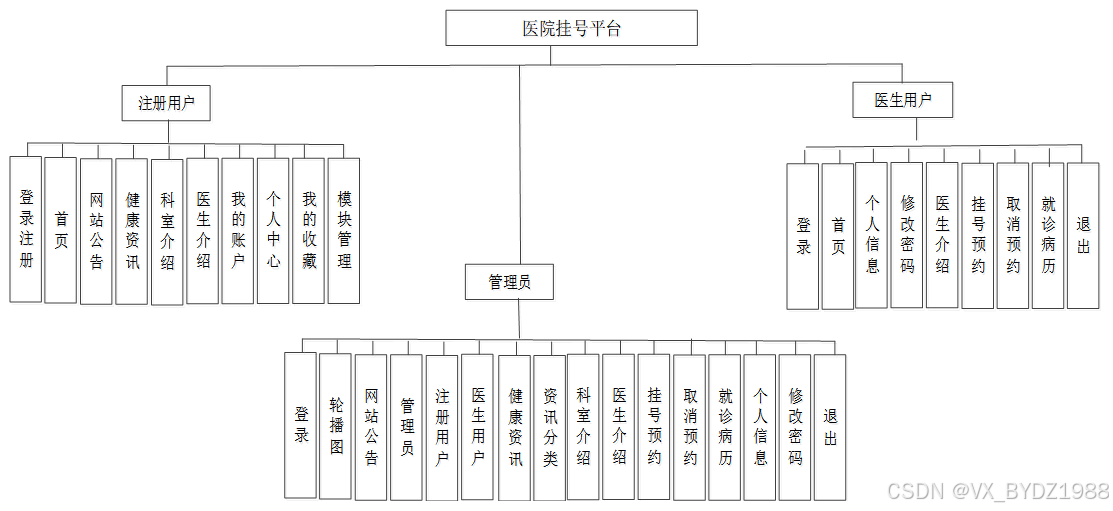

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本医院挂号平台中的用例。那么接下来就要开始对本医院挂号平台的架构、主要功能和数据库开始进行设计。医院挂号平台根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2 医院挂号平台功能模块图

3.2.2用户模块设计

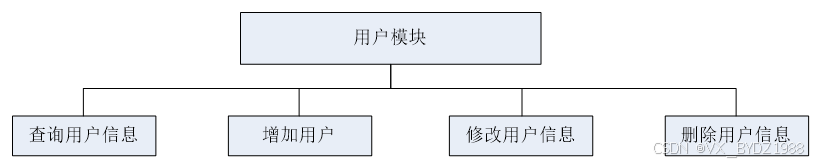

后台管理者能够实现对前台注册的用户增删改查操作，用户模块结构图如下图：

图3-3用户用户模块结构图

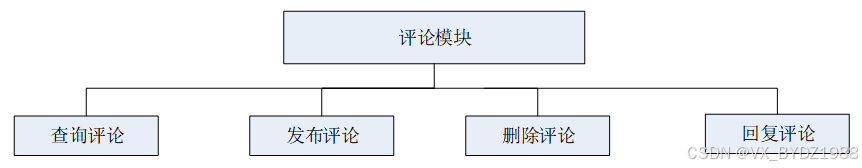

3.2.3 评论管理模块设计

医院挂号平台是一个交流性质的公开平台，用户用户可以在平台上交流，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的言论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-4评论模块结构图

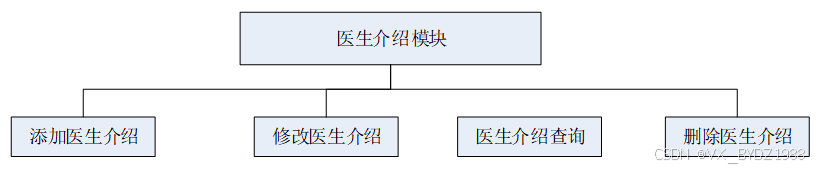

3.2.4医生介绍管理模块设计

医院挂号平台是中需要存储不少医生介绍信息，其模块功能结构，具体的结构图如下：

图3-5医生介绍模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

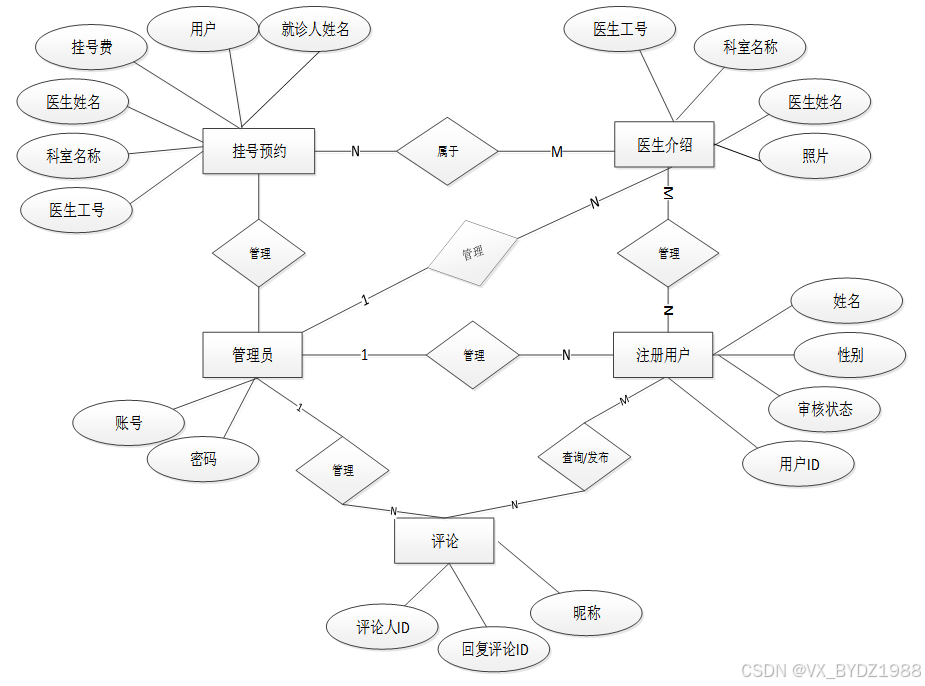

3.3.1 数据库概念结构设计

下面是整个医院挂号平台中主要的数据库表总E-R实体关系图。

图3-6 医院挂号平台总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中医院挂号平台中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表cancel_reservation (取消预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cancel_reservation_id	int	10	0	N	Y		取消预约ID
2	doctor_id	int	10	0	Y	N	0	医生工号
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	registration_fee	varchar	64	0	Y	N		挂号费
5	department_name	varchar	64	0	Y	N		科室名称
6	user	int	10	0	Y	N	0	用户
7	visitor_name	varchar	64	0	Y	N		就诊人姓名
8	appointment_visit_time	datetime	19	0	Y	N		预约就诊时间
9	reason_for_cancellation	text	65535	0	Y	N		取消原因
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	recommend	int	10	0	N	N	0	智能推荐
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表department_introduction (科室介绍)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	department_introduction_id	int	10	0	N	Y		科室介绍ID
2	department_name	varchar	64	0	Y	N		科室名称
3	department_director	varchar	64	0	Y	N		科室主任
4	number_of_departments	varchar	64	0	Y	N		科室人数
5	department_pictures	varchar	255	0	Y	N		科室图片
6	department_members	text	65535	0	Y	N		科室成员
7	department_introduction	longtext	2147483647	0	Y	N		科室介绍
8	hits	int	10	0	N	N	0	点击数
9	recommend	int	10	0	N	N	0	智能推荐
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表doctor_introduction (医生介绍)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	doctor_introduction_id	int	10	0	N	Y		医生介绍ID
2	doctor_id	int	10	0	Y	N	0	医生工号
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	department_name	varchar	64	0	Y	N		科室名称
5	title	varchar	64	0	Y	N		职称
6	photo	varchar	255	0	Y	N		照片
7	registration_fee	int	10	0	Y	N	0	挂号费
8	career_portfolio	text	65535	0	Y	N		职业履历
9	shift_scheduling_time	text	65535	0	Y	N		排班时间
10	details	longtext	2147483647	0	Y	N		详情
11	hits	int	10	0	N	N	0	点击数
12	praise_len	int	10	0	N	N	0	点赞数
13	recommend	int	10	0	N	N	0	智能推荐
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表doctor_user (医生用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	doctor_user_id	int	10	0	N	Y		医生用户ID
2	doctor_job_number	varchar	64	0	Y	N		医生工号
3	name_of_doctor	varchar	64	0	Y	N		医生姓名
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	recommend	int	10	0	N	N	0	智能推荐
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表medical_record_of_visit (就诊病历)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	medical_record_of_visit_id	int	10	0	N	Y		就诊病历ID
2	doctor_id	int	10	0	Y	N	0	医生工号
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	department_name	varchar	64	0	Y	N		科室名称
5	user	int	10	0	Y	N	0	用户
6	visitor_name	varchar	64	0	Y	N		就诊人姓名
7	symptom_description	text	65535	0	Y	N		症状描述
8	clinical_diagnosis	text	65535	0	Y	N		临床诊断
9	prescription_drugs	text	65535	0	Y	N		处方药物
10	recommend	int	10	0	N	N	0	智能推荐
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表registered_users (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_users_id	int	10	0	N	Y		注册用户ID
2	gender	varchar	64	0	Y	N		性别
3	age	varchar	64	0	Y	N		年龄
4	full_name	varchar	64	0	Y	N		姓名
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	recommend	int	10	0	N	N	0	智能推荐
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表registration_appointment (挂号预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registration_appointment_id	int	10	0	N	Y		挂号预约ID
2	doctor_id	int	10	0	Y	N	0	医生工号
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	department_name	varchar	64	0	Y	N		科室名称
5	registration_fee	varchar	64	0	Y	N		挂号费
6	user	int	10	0	Y	N	0	用户
7	visitor_name	varchar	64	0	Y	N		就诊人姓名
8	visitors_age	int	10	0	Y	N	0	就诊人年龄
9	contact_number	varchar	16	0	Y	N		联系电话
10	appointment_visit_time	datetime	19	0	Y	N		预约就诊时间
11	examine_state	varchar	16	0	N	N	未审核	审核状态
12	examine_reply	varchar	16	0	Y	N		审核回复
13	pay_state	varchar	16	0	N	N	未支付	支付状态
14	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
15	recommend	int	10	0	N	N	0	智能推荐
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个医院挂号平台的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 医院挂号平台详细设计与实现

医院挂号平台的详细设计与实现主要是根据前面的医院挂号平台的需求分析和医院挂号平台的总体设计来设计页面并实现业务逻辑。主要从医院挂号平台界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

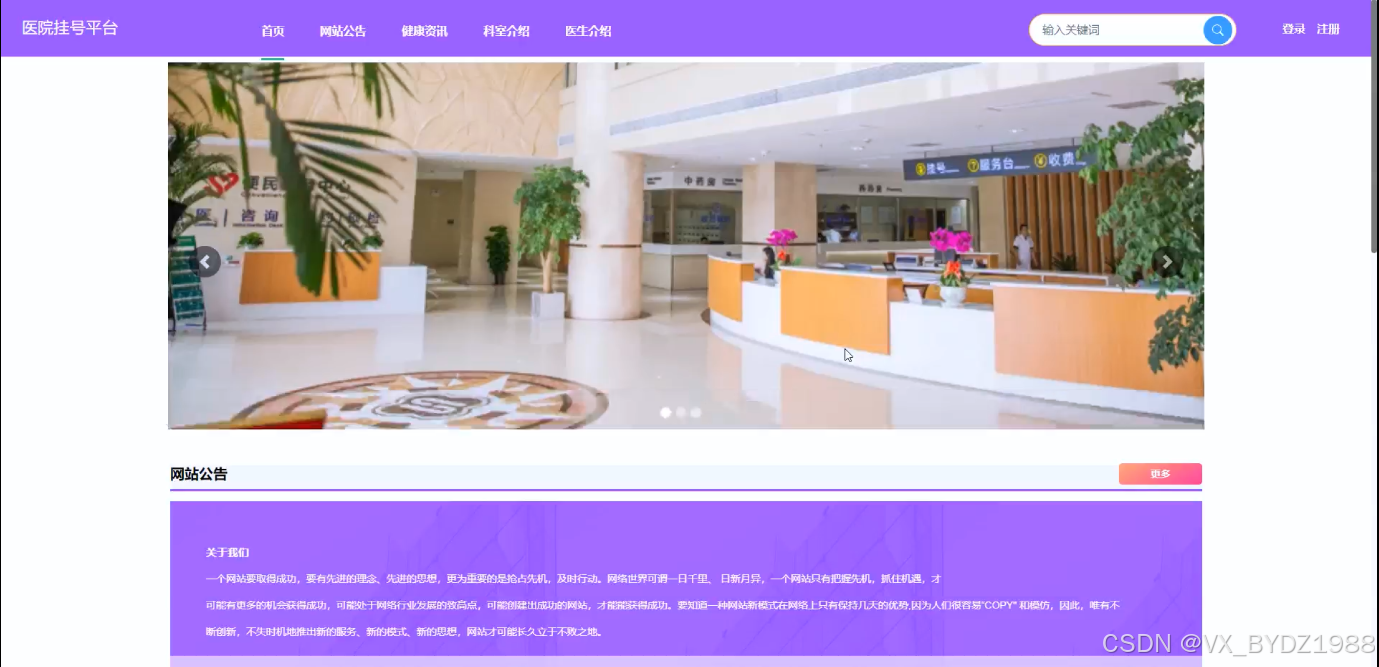

当进入医院挂号平台的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

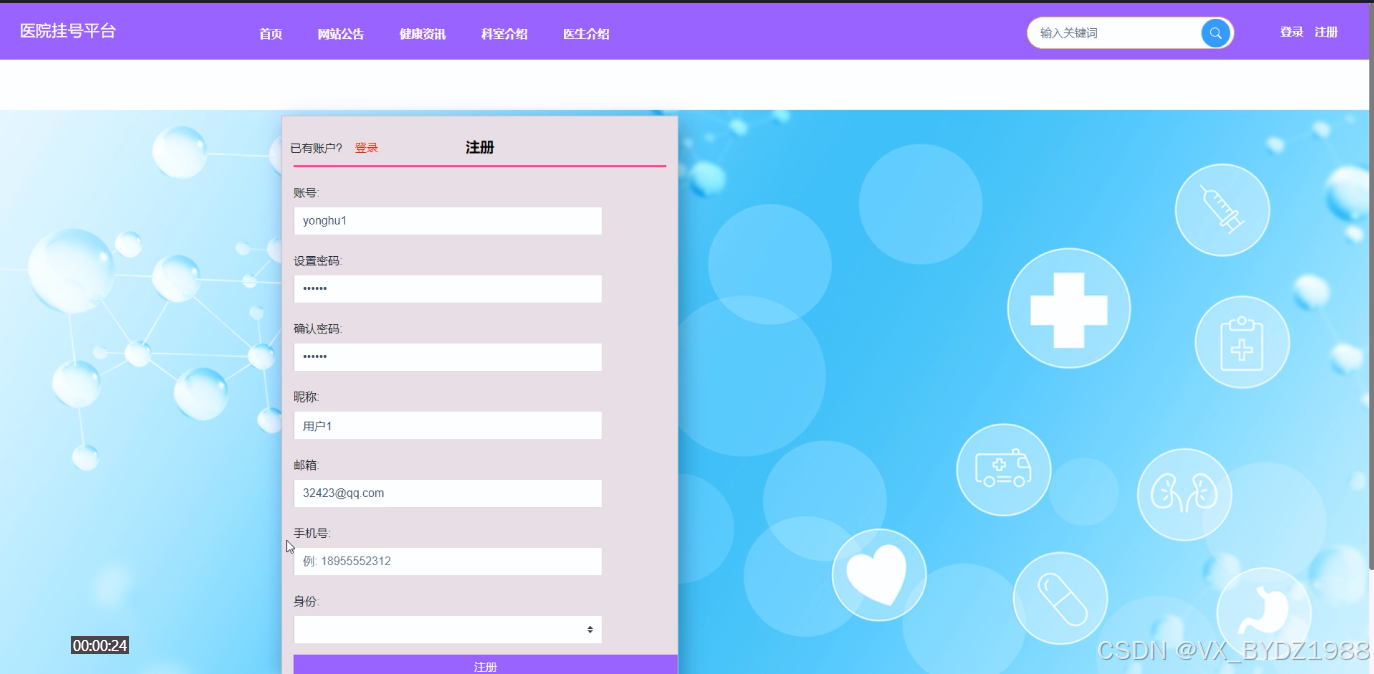

4.1.2 用户注册界面

不是医院挂号平台中正式用户的是可以在线进行注册的，如果你没有本医院挂号平台的账号的话，添加“注册”，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2 前台用户注册界面图

注册关键代码如下所示。

/**

* 注册

* @param user

* @return

@PostMapping("register")

public Map<String, Object> signUp(@RequestBody User user) {

// 查询用户

Map<String, String> query = new HashMap<>();

query.put("username",user.getUsername());

List list = service.select(query, new HashMap<>()).getResultList();

if (list.size()>0){

return error(30000, "用户已存在");

}

user.setUserId(null);

user.setPassword(service.encryption(user.getPassword()));

service.save(user);

return success(1);

}

/**

* 用户ID：[0,8388607]用户获取其他与用户相关的数据

@Id

@GeneratedValue(strategy = GenerationType.IDENTITY)

@Column(name = "user_id")

private Integer userId;

/**

* 账户状态：[0,10](1可用|2异常|3已冻结|4已注销)

@Basic

@Column(name = "state")

private Integer state;

/**

* 所在用户组：[0,32767]决定用户身份和权限

@Basic

@Column(name = "user_group")

private String userGroup;

/**

* 上次登录时间：

@Basic

@Column(name = "login_time")

private Timestamp loginTime;

/**

* 手机号码：[0,11]用户的手机号码，用于找回密码时或登录时

@Basic

@Column(name = "phone")

private String phone;

/**

* 手机认证：[0,1](0未认证|1审核中|2已认证)

@Basic

@Column(name = "phone_state")

private Integer phoneState;

/**

* 用户名：[0,16]用户登录时所用的账户名称

@Basic

@Column(name = "username")

private String username;

/**

* 昵称：[0,16]

@Basic

@Column(name = "nickname")

private String nickname;

/**

* 密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成

@Basic

@Column(name = "password")

private String password;

/**

* 邮箱：[0,64]用户的邮箱，用于找回密码时或登录时

@Basic

@Column(name = "email")

private String email;

/**

* 邮箱认证：[0,1](0未认证|1审核中|2已认证)

@Basic

@Column(name = "email_state")

private Integer emailState;

/**

* 头像地址：[0,255]

@Basic

@Column(name = "avatar")

private String avatar;

/**

* 创建时间：

@Basic

@Column(name = "create_time")

@JsonFormat(pattern = "yyyy-MM-dd HH:mm:ss")

private Timestamp createTime;

@Basic

@Transient

private String code;

}

4.1.3 用户登录界面

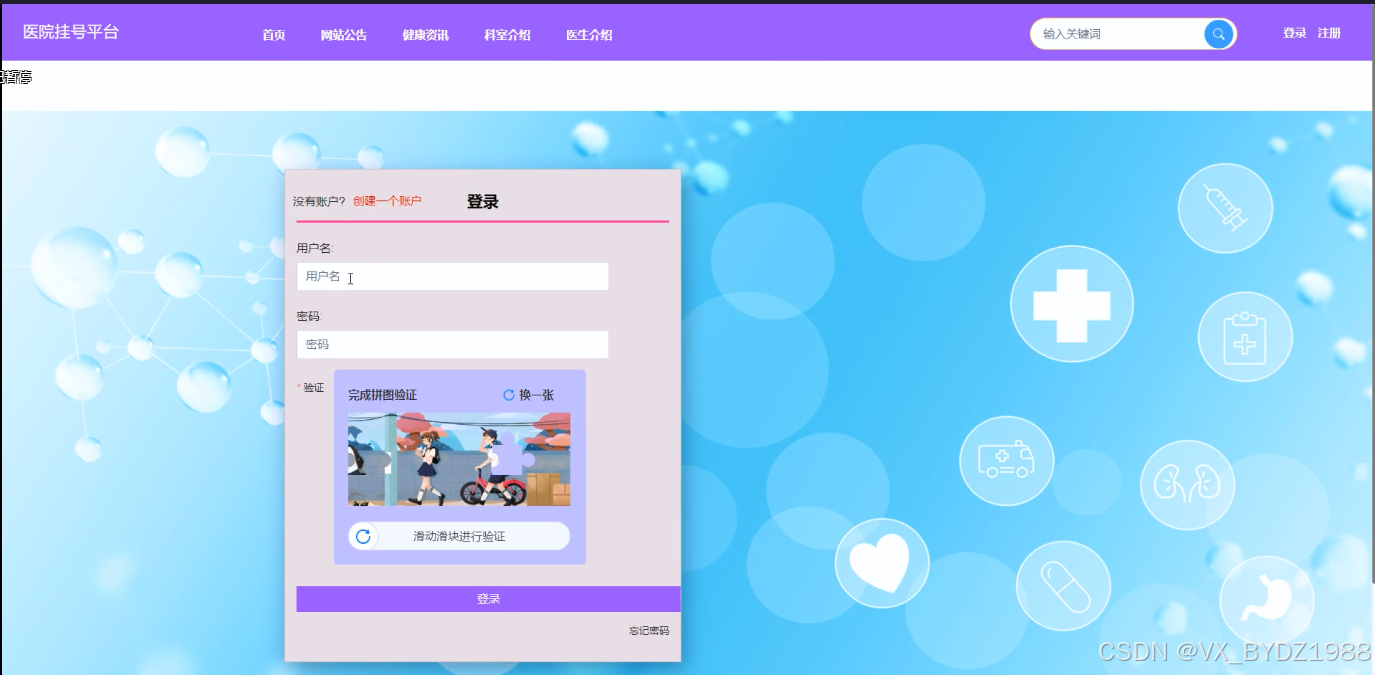

医院挂号平台中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到医院挂号平台的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录关键代码如下所示。

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.select(map, new HashMap<>()).getResultList();

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

String res = String.valueOf(service.runCountSql(sql).getSingleResult());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

tokenService.save(accessToken);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

4.1.4我的账户界面

当用户点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料、登录系统的密码以及自己收藏的信息进行设置管理，我的账户界面如下图4-4所示。

图4-4我的账户界面图

4.1.5健康资讯界面

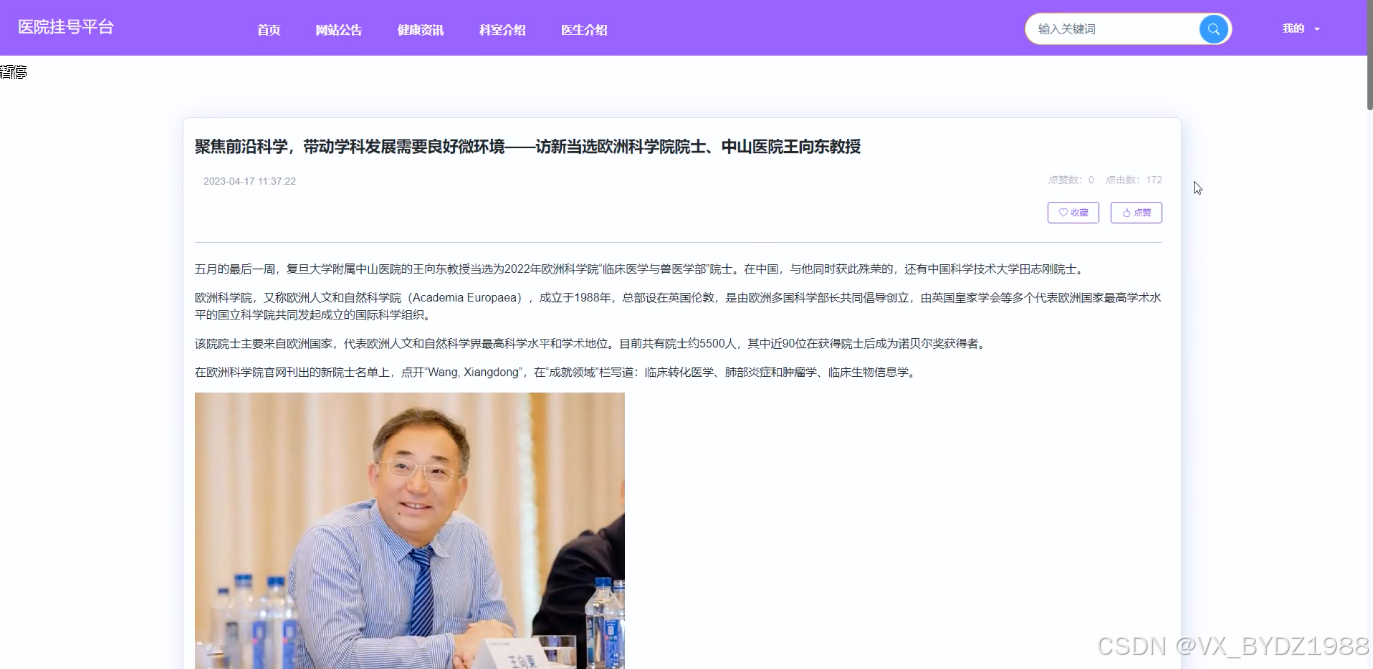

当访客点击医院挂号平台中导航栏上的“健康资讯”后将会进入到该“健康资讯”列表的界面，然后选择想要看的健康资讯，点击进入到详细界面，同时可以进行点赞、收藏、评论操作，健康资讯界面如下图4-5 所示。

图4-5健康资讯界面图

4.1.6医生介绍界面

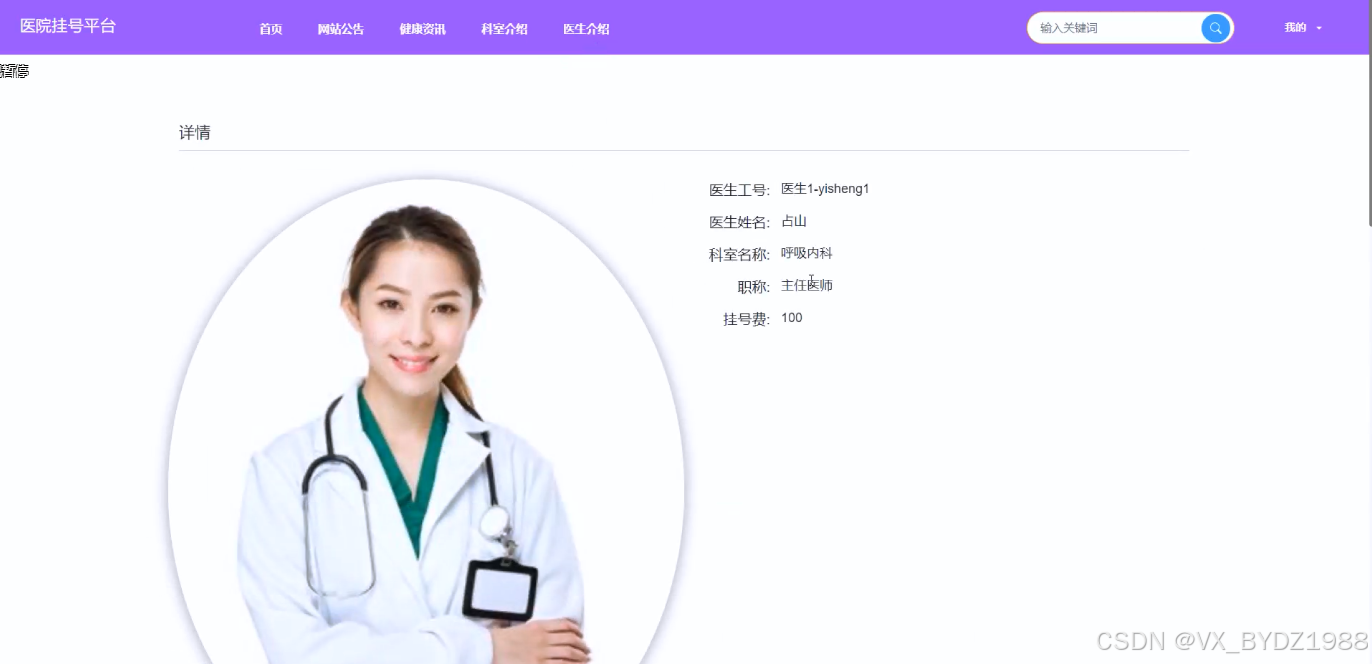

当用户点击“医生介绍”这一菜单按钮，会显示管理员在后台发布的所有的医生介绍，支持通过关键词对医生介绍进行搜索，选择需要的医生介绍点击可以进入到医生介绍详细的介绍界面，在详细界面可以查看到医生的医生工号、医生姓名、科室名称、职称、挂号费等信息，同时可以进行挂号、点赞、收藏、评论操作，医生介绍界面如下图4-6所示。

图4-6 医生介绍界面图

4.1.7挂号界面

当用户在医生介绍详情界面想要进行挂号，点击下方的“挂号”按钮，就会跳转到挂号信息填写界面，根据界面提示输入挂号信息，点击“提交”按钮，挂号就完成了，挂号界面如下图4-7所示。

图4-7 挂号界面图

4.2管理员功能模块

4.2.1网站公告管理界面

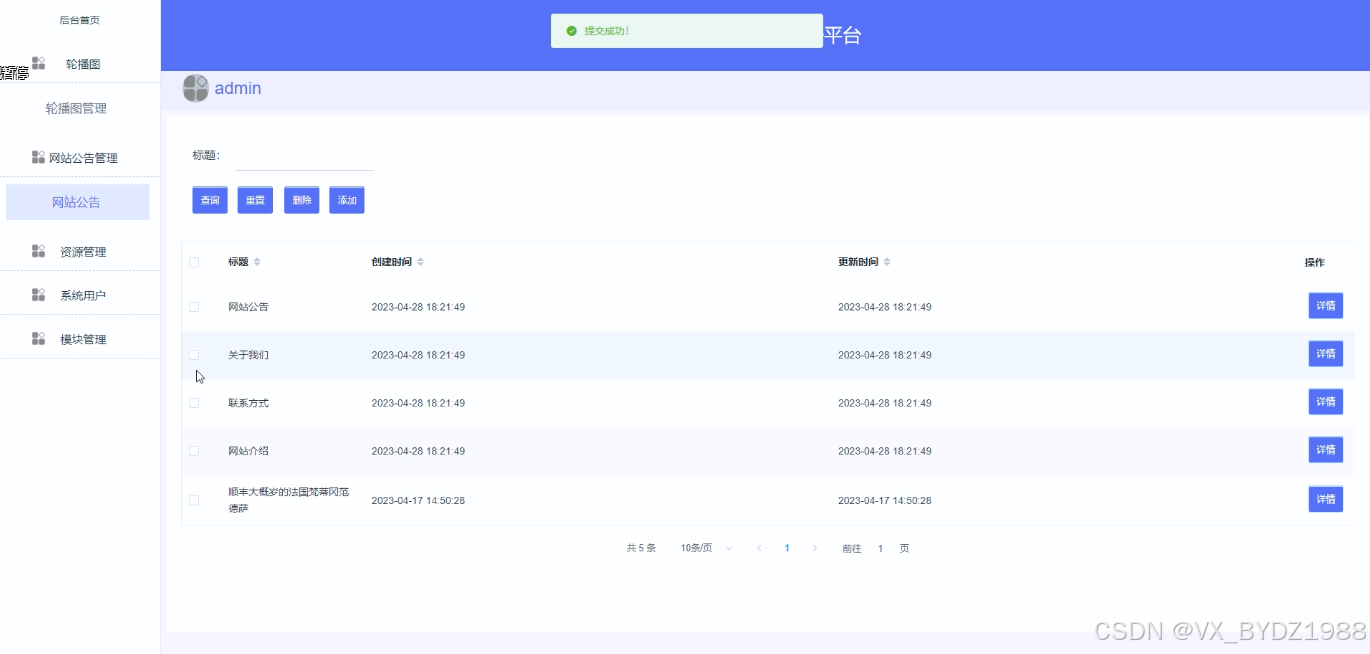

管理员点击“网站公告管理”菜单可以查看到系统中的所有网站公告，对已经存在的网站公告，管理员可以修改，也可以添加新的网站公告或者删除网站公告。界面如下图4-8所示。

图4-8网站公告管理界面图

网站公告管理代码如下。

@PostMapping("/add")

@Transactional

public Map<String, Object> add(HttpServletRequest request) throws IOException {

service.insert(service.readBody(request.getReader()));

return success(1);

}

@Transactional

public Map<String, Object> addMap(Map<String,Object> map){

service.insert(map);

return success(1);

}

public Map<String,Object> readBody(BufferedReader reader){

BufferedReader br = null;

StringBuilder sb = new StringBuilder("");

try{

br = reader;

String str;

while ((str = br.readLine()) != null){

sb.append(str);

}

br.close();

String json = sb.toString();

return JSONObject.parseObject(json, Map.class);

}catch (IOException e){

e.printStackTrace();

}finally{

if (null != br){

try{

br.close();

}catch (IOException e){

e.printStackTrace();

}

return null;

}

public void insert(Map<String,Object> body){

StringBuffer sql = new StringBuffer("INSERT INTO ");

sql.append("`").append(table).append("`").append(" (");

for (Map.Entry<String,Object> entry:body.entrySet()){

sql.append("`"+humpToLine(entry.getKey())+"`").append(",");

}

sql.deleteCharAt(sql.length()-1);

sql.append(") VALUES (");

for (Map.Entry<String,Object> entry:body.entrySet()){

Object value = entry.getValue();

if (value instanceof String){

sql.append("'").append(entry.getValue()).append("'").append(",");

}else {

sql.append(entry.getValue()).append(",");

}

sql.deleteCharAt(sql.length() - 1);

sql.append(")");

log.info("[{}] - 插入操作：{}",table,sql);

Query query = runCountSql(sql.toString());

query.executeUpdate();

}

4.2.2资源管理界面

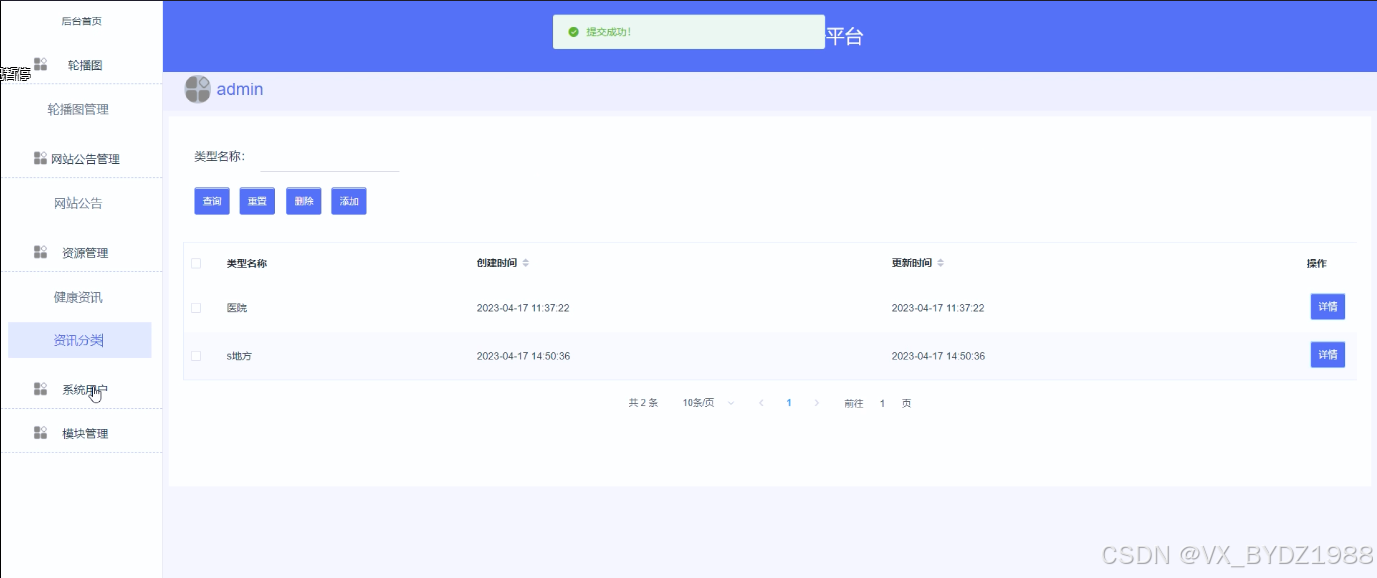

管理员点击“资源管理”菜单能够对其下子菜单健康资讯和资讯的分类进行增删改查。界面如下图4-9所示。

图4-9资源管理界面图

资源管理代码如下。

@RequestMapping(value = {"/count_group", "/count"})

public Map<String, Object> count(HttpServletRequest request) {

Query count = service.count(service.readQuery(request), service.readConfig(request));

return success(count.getResultList());

}

4.2.3系统用户管理界面

管理员点击“系统用户”菜单可以对系统中存在的用户进行管理，包含了管理员用户、医生用户和注册用户。界面如下图4-10所示。

图4-10系统用户管理界面图

系统用户管理代码如下。

@RequestMapping(value = {"/avg_group", "/avg"})

public Map<String, Object> avg(HttpServletRequest request) {

Query count = service.avg(service.readQuery(request), service.readConfig(request));

return success(count.getResultList());

}

4.2.4科室介绍管理界面

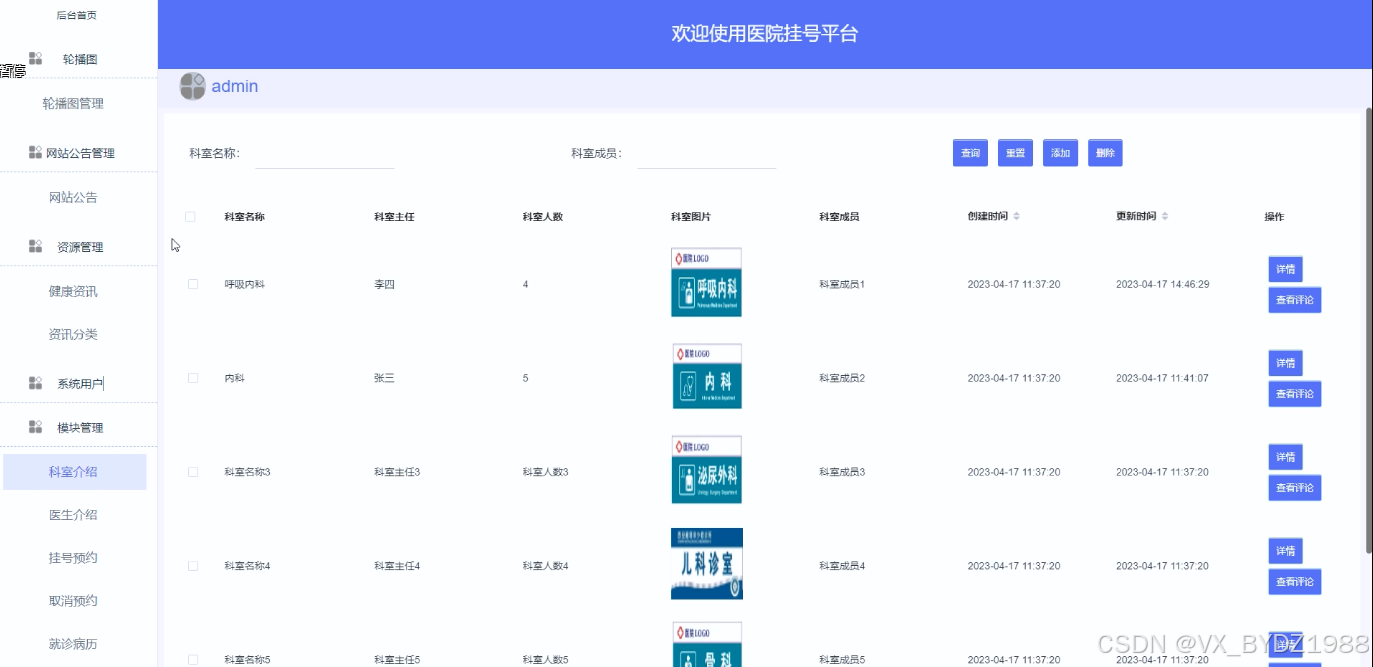

管理员点击“科室介绍”会显示出所有的科室介绍，支持输入科室名称或者科室主任对科室介绍进行查询，如果想要添加新的科室介绍，点击“添加”按钮，输入科室名称、科室主任、科室人数、科室图片、科室成员等信息，点击“提交”按钮就可以添加了，同时可以选择某一条科室介绍，点击“删除”进行删除，也可以对用户提交的科室介绍评论的信息进行管控。界面如下图4-11所示。

图4-11科室介绍管理界面图

4.2.5取消预约管理模块

管理员点击“取消预约”会显示出所有的取消预约信息，支持通过医生工号或者医生姓名对取消预约信息进行查询，如果想要添加新的取消预约信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条取消预约信息，点击“删除”进行删除。界面如下图4-12所示。

图4-12 取消预约管理模块图

4.2.6就诊病历管理界面

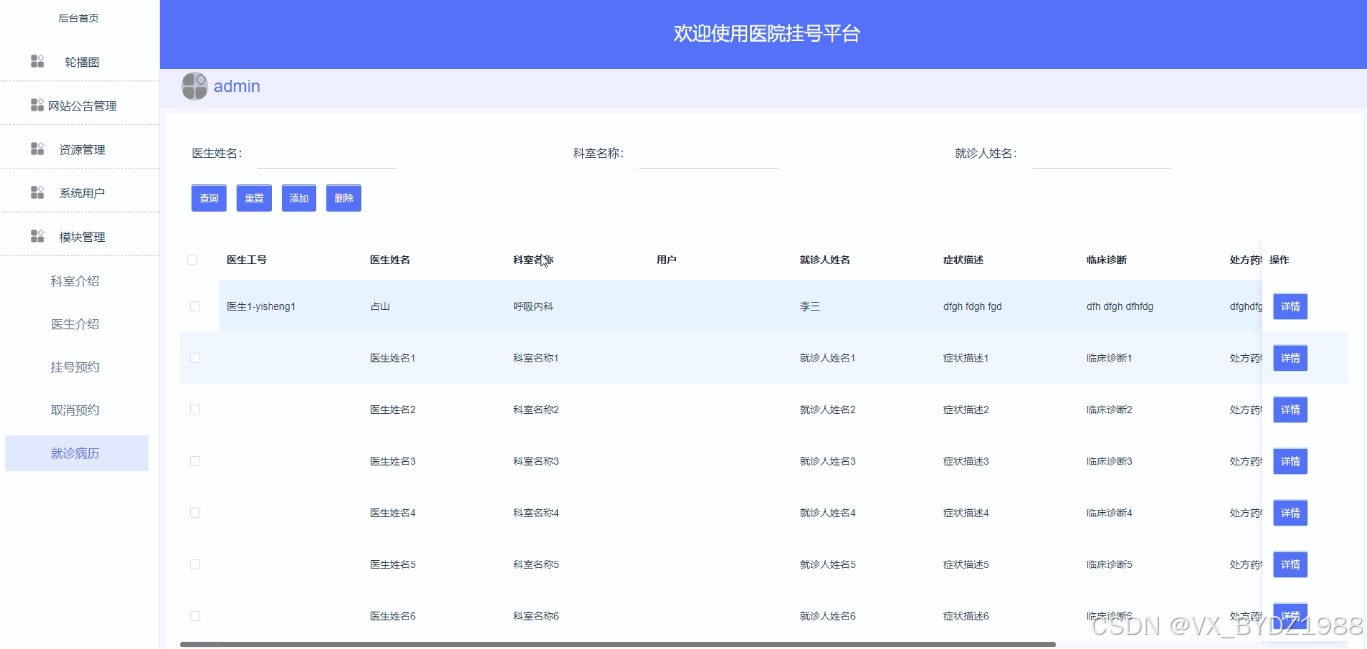

管理员点击“就诊病历”会显示出所有的就诊病历信息，支持通过医生工号或者医生姓名或者科室名称对就诊病历信息进行查询，如果想要添加新的就诊病历信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条就诊病历信息，点击“删除”进行删除。界面如下图4-13所示。

图4-13就诊病历界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、医生介绍展示功能测试、医生介绍添加、医生介绍搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

医生介绍查看功能测试：

表5-2 医生介绍查看功能测试表

用例名称	医生介绍查看
目的	测试医生介绍查看功能
前提	用户登录
测试流程	点击医生介绍列表
预期结果	可以查看到所有医生介绍
实际结果	实际结果与预期结果一致

管理员添加医生介绍界面测试：

表5-3 管理员添加医生介绍界面测试表

用例名称	医生介绍发布测试用例
目的	测试医生介绍发布功能
前提	用户正常登录情况下
测试流程	1）用户点击医生介绍管理就，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的医生介绍
实际结果	实际结果与预期结果一致

医生介绍搜索功能测试：

表5-4医生介绍搜索功能测试表

用例名称	医生介绍搜索测试
目的	测试医生介绍搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的医生介绍
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写医院挂号平台的测试用例，已经检测完毕用户登录模块、医生介绍查看模块、医生介绍添加模块、医生介绍搜索模块、密码修改功能测试，通过这5大模块为医院挂号平台的后期推广运营提供了强力的技术支撑。

结论

至此，医院挂号平台已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、springboot技术、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]付恩狄,姚明亮,梁宇柔,彭伟军.基于JAVA技术的设备绝缘状态自动化监控方法[J].电气自动化,2023,45(02):36-38+41.

[2]赵将.Java语言在计算机软件开发中的应用[J].数字技术与应用,2023,41(03):160-162.DOI:10.19695/j.cnki.cn12-1369.2023.03.46.

[3]佟羽齐,刘德华,张栎柯,李剑波,张俊杰.基于SpringBoot框架的钻前管理系统的设计与实现[J].信息与电脑(理论版),2023,35(02):111-113.

[4]王曼维,杨荻,李岩,及松洁.基于SpringBoot框架的智慧医疗问诊系统设计与实现[J].中国医学装备,2022,19(03):133-136.

[5]田瑞.北京地区医院移动互联网挂号平台对比分析[J].医学教育管理,2021,7(S1):217-220+227.

[6]肖扩礼.基于微信公众平台的医院预约挂号服务技术系统的实现路径研究[J].中国设备工程,2021(18):184-185.

[7]He Xinbin,Bai Yongbin,Yue Lisen,Wang Haixiao,Liu Yi. Design and Implementation of Information System Based on Java Technology Platform[J]. Journal of Physics: Conference Series,2021,2033(1).

[8]刘承兵. 基于移动互联网的智能医院挂号数据处理方法[P]. 广东省：CN108200176B,2021-06-22.

[9]宗宁. 医院预约挂号便民服务平台的设计和实现[D].合肥工业大学,2021.DOI:10.27101/d.cnki.ghfgu.2021.001004.

[10]Qu Xiaona. Application of Java Technology in Dynamic Web Database Technology[J]. Journal of Physics: Conference Series,2021,1744(4).

[11]张毅. LM医院挂号预约系统的分析与设计[D].西安理工大学,2020.DOI:10.27398/d.cnki.gxalu.2020.001477.

[12]姚文杰.基于微信公众平台的医院预约挂号系统研究[J].数码世界,2020(04):29.

[13]Tian Ming Huang. Design and Implementation of App System for Legal Consulting Based on JAVA Technology[J]. Procedia Computer Science,2020,166(C).

[14]Lei Yu,Cheng Li,Lei Wei,Hu WenYa. Marine biological monitoring and managing system based on Java technology[J]. MIPPR 2019: REMOTE SENSING IMAGE PROCESSING, GEOGRAPHIC INFORMATION SYSTEMS, AND OTHER APPLICATIONS,2020,11432.

[15]王珂,孙晓红.医院移动预约挂号平台的设计与实现[J].电子技术与软件工程,2019(06):50.

[16]姜熳,严正仲,陈功,陈平.医院预约挂号平台的集成设计与实现[J].中国卫生信息管理杂志,2018,15(06):659-662.

[17].浙江省预约诊疗服务平台升级近500家医院统一预约挂号[J].中国数字医学,2018,13(10):71.

[18]杨蓉.基于微信公众平台的医院预约挂号服务系统实现[J].网络安全技术与应用,2018(07):109-110.

致谢

逝者如斯夫，不舍昼夜。转眼间，大注册用户活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。
