摘要:通过云平台服务功能,对建筑物内传感器数据采集、各类数值量进行互联网上传,在云平台进行大数据分析对比,构建建筑能耗监测、智能控制和管理服务系统,实现对各类建筑能耗情况的统计、分析、诊断和预警等,实现对用电设备进行有效的智能控制与管理,降低用能客户能源成本,便于电网企业实施区域性建筑楼群的需求侧管理,满足政府对建筑领域技术节能和管理节能的整体要求。
关键词:能耗监测;智能控制;能效服务;智能照明;智能化
0引言
随着节能减排政策推进,建筑能耗问题越来越受到人们关注。为了方便人们了解建筑实时能耗和改变用户的用电习惯,降低用能客户能源成本,同时便于电网企业实施区域性建筑楼群的需求侧管理,满足对建筑领域技术节能和管理节能的整体要求,本文主要介绍建筑的能耗监测与智能控制系统。
1系统基本结构
系统基本结构图如图1所示。
传感器—输入操作指令,发送到管理主机或执行器。执行器—输出动作指令,执行楼宇设备的通断及调节。
管理主机—信息处理中心,接收指令和传达指令到执行器,执行器动作。通信模块—传递信息指令,信息联接指令传输通信。动作元件—接收信息指令,执行相关动作的配套元件。云平台—分析处理采集的各方面数据,并发出告警及管理指令。
![](https://i-blog.csdnimg.cn/blog_migrate/5dfcc11f21b7fc782f7f1229c75acbd9.png)
图1系统基本结构图
2技术方法

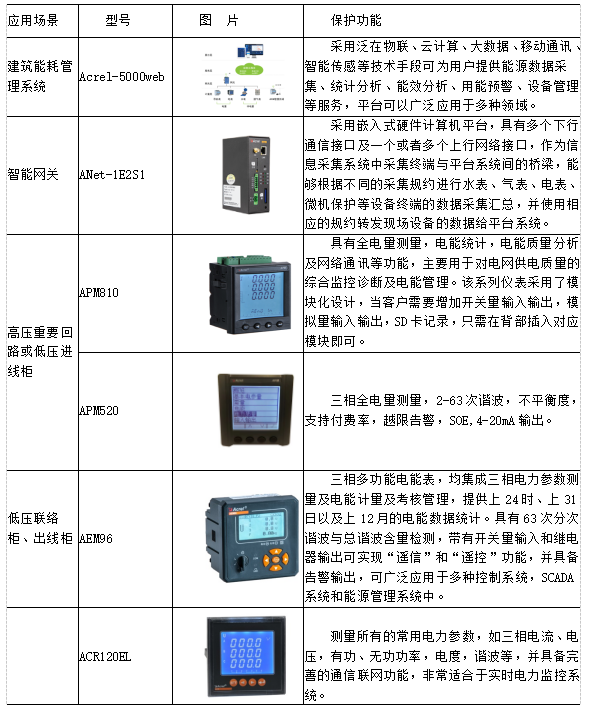

建筑能耗检测与智能控制的能效服务,通过采集器和智能管理主机进行数据采集与智能控制。智能管理主机一方面通过Rs485总线与底层各种设备连接通讯,另一方面通过互联网与顶层设备的建筑能效监测与控制管理中心连接通讯,有关电表、水表、煤气表、热能表则通过Rs485总线与能耗采集器连接,并将实时数据缓存至能耗采集器,能耗采集器通过互联网与顶层(设备)的监测与控制管理中心连接通讯,对建筑实现主动控制或智能控制的方式,实现对建筑的节能服务管理。

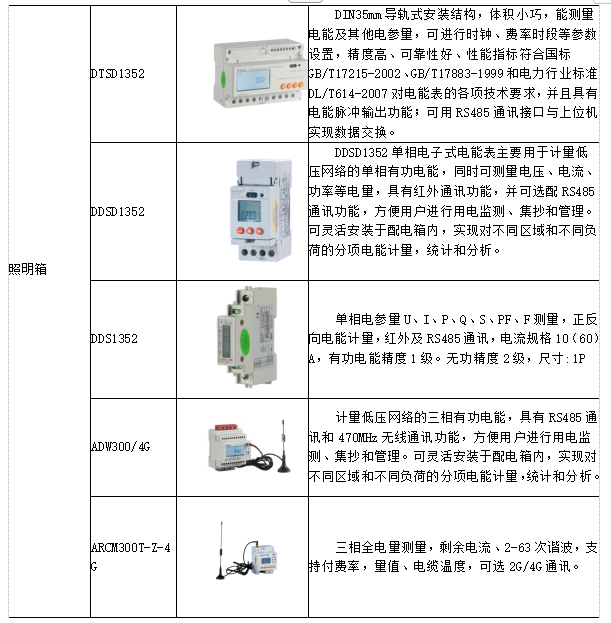

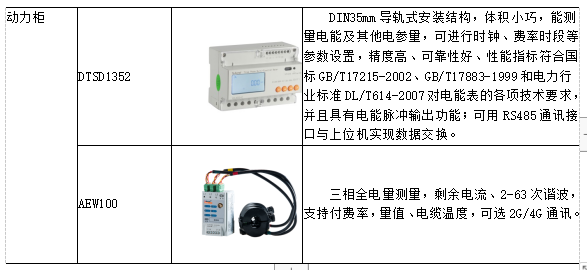

底层各种设备包括:带有Rs485总线接口的电表、水表、煤气表、热能表、能耗监测控制插座、能耗监测控制开关执行器、智能照明控制面板、数据采集器、红外转发器等。

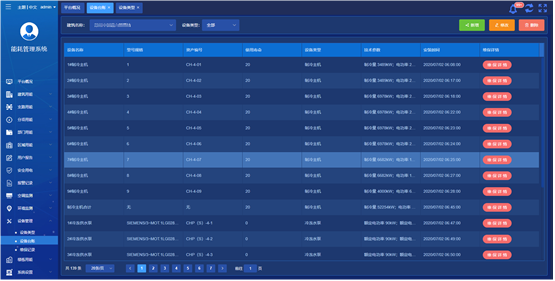

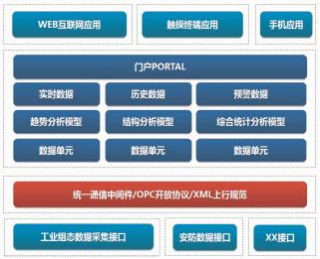

顶层设备包括:服务器、电脑以及管理系统软件等,顶层设备对对底层各种设备、四表进行数据收集、监测和数据分析,同时做出相应的判断、操作,必要时对底层各种设备进行控制、设置或编程。

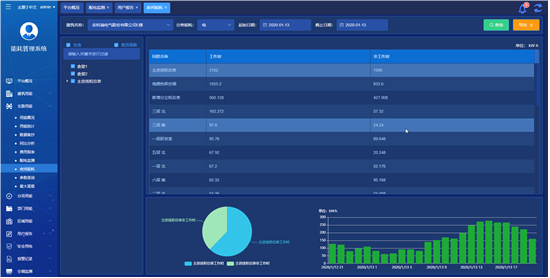

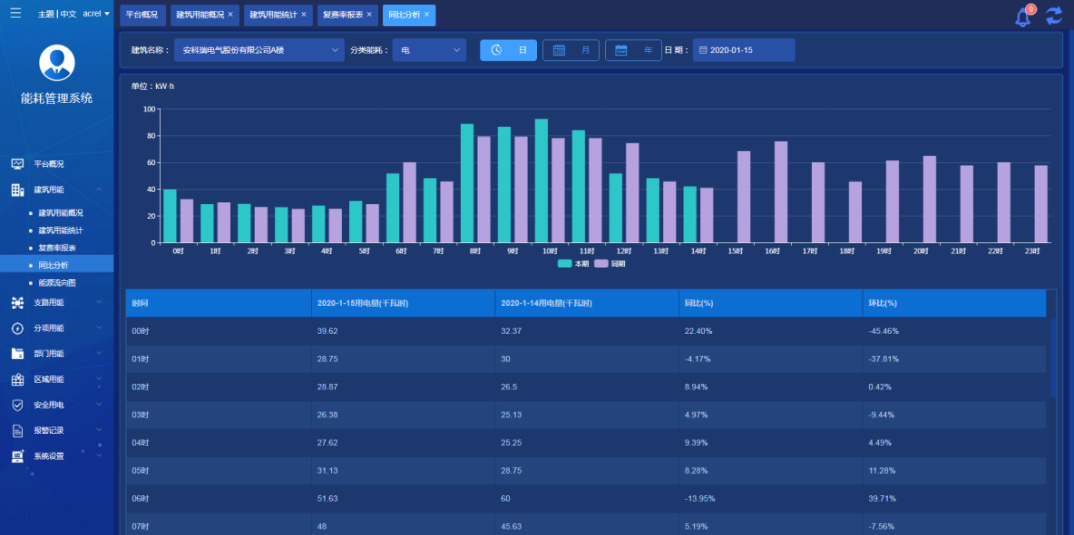

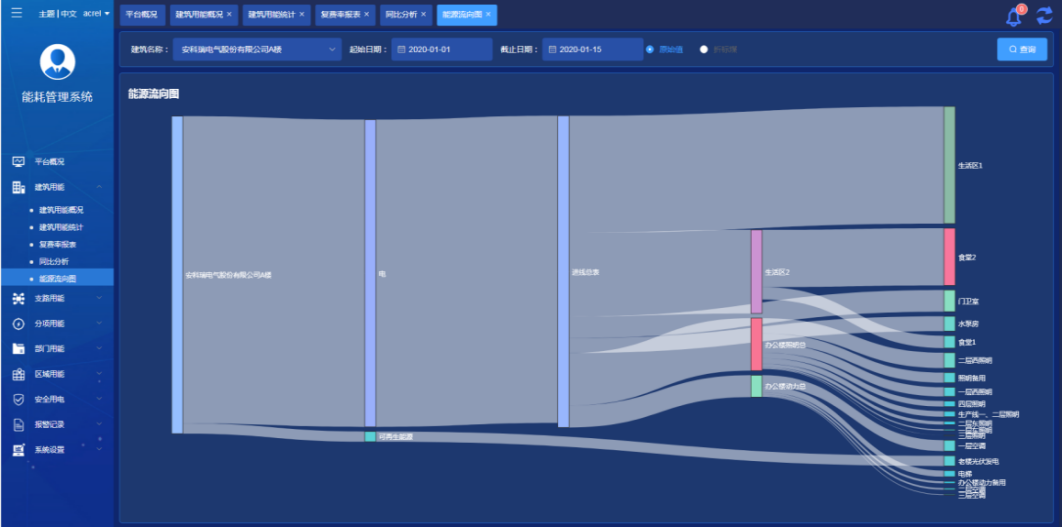

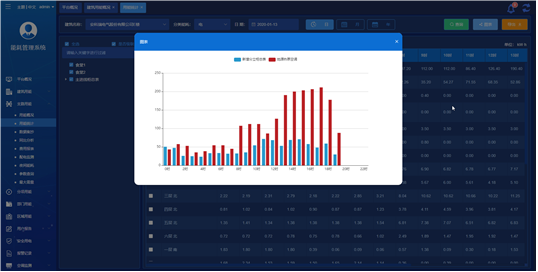

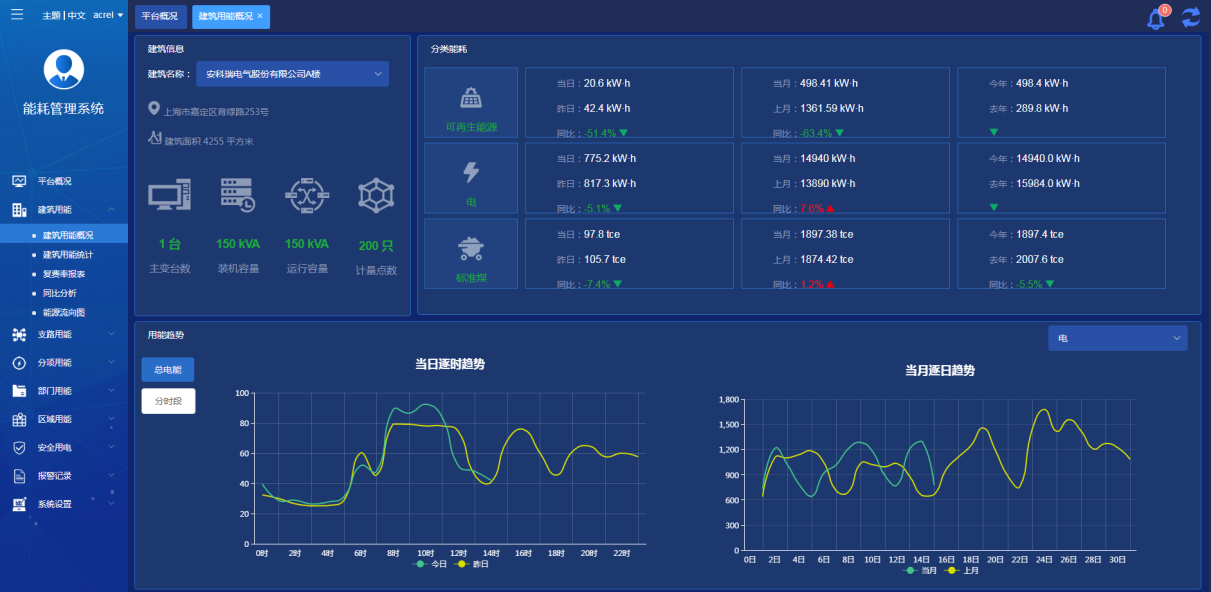

该系统可以通过服务器向手机AP端推送各种信息,同时也接收手机AP端的操作指令,就是通过互联网进行远程监控与控制,实现与上级平台的通讯,实现更大范围用能终端的监测与管理,形成电能服务管理平台与建筑能效服务云平台的融合对接,以实现对所有用户进行数据监测、分析、预警,并实施主动控制或智能控制的方式,实现建筑能效的动态优化控制策略,进而提供用户运行经济指导方案。

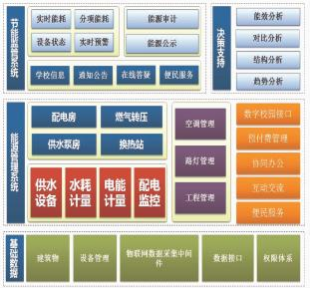

3系统组成架构
建筑能耗监测与智能控制系统的基本构成,是由各元件通过总线连接成一条支线,几条支线组成一个区域,几个区域构成一个大的系统。一条支线可以连接64个总线元件,每个区域可以容纳15条支线,每个系统可以有15个区域。系统组成构架如图2所示。
![](https://i-blog.csdnimg.cn/blog_migrate/a003085a36a2690df242d789d4d798b0.png)
图2系统组成架构
在系统比较小、一条支线足以容纳的情况下,可以不必配置线路耦合器,如图3所示。在同一条支线内,电源模块与MG元件的距离为350m,两个元件距离为700m,整条支线的长度不超过1000m。支线与支线之间的相连称为主干线,同样需要一个电源进行供电,对总线元件数量和距离的要求与支线相同。
