AW3410S是一款10GHz带宽的USB3.1模拟数据开关，适用于高速数据传输设备，如智能手机、平板、扩展坞等。它具有低插入损耗、低功率消耗和高ESD保护等特点，支持USB 3.1 SuperSpeed、10Gbps PCIe、SATA 6Gbit/s等多种协议。此芯片可应用于HDMI 2.0、DP 1.4、USB 3.1等切换器设计，以及USB + HDMI KVM切换器和读卡器等产品。

摘要由CSDN通过智能技术生成

AW3410S，一颗10GHz带宽的USB3.1模拟数据开关，可作为2进1出或1进2出的信号切换开关，用于高速数据传输，可广泛设计应用于智能手机、平板电脑、笔记本电脑、扩展坞、HDMI切换器、DP切换器、USB切换器、PCIE切换器等产品。

AW3410S的特点：

10GHz典型带宽
2.5GHz的-1.0dB典型插入损耗
12µA典型值的低有功功率
1µA最大值的低关断功率
2KV HBM ESD保护
小型封装，QFN 18引脚
宽VDD运行范围：1.5V至5V
AW3410S支持以下多种高速数据传输协议：

USB 3.1 SuperSpeed (Gen 2)
10Gbps PCIe (Gen 3)
SATA 6Gbit/s
光纤通道
HDMI 2.0
Display Port 1.4
AW3410S的具体应用举例：

HDMI 2.0高清双向切换器，兼容HDMIV1.0/1.1/1.2/1.3/2.0版本，最大可支持4K@60Hz和2k@120Hz的分辨率，且向下兼容。

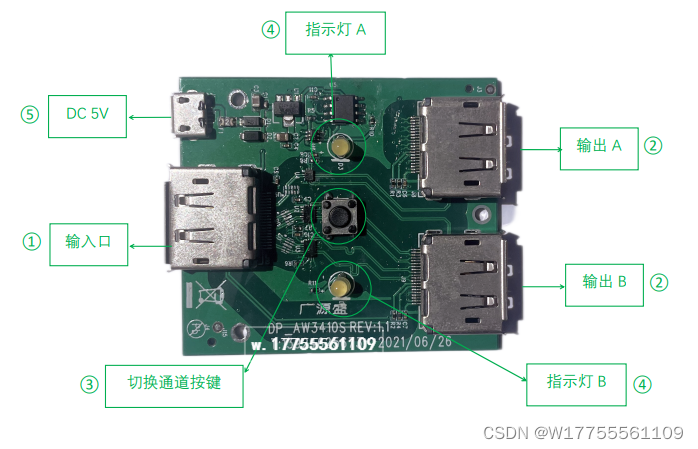

DP 1.4高清双向切换器，最大可支持8K@30Hz的分辨率，且向下兼容。

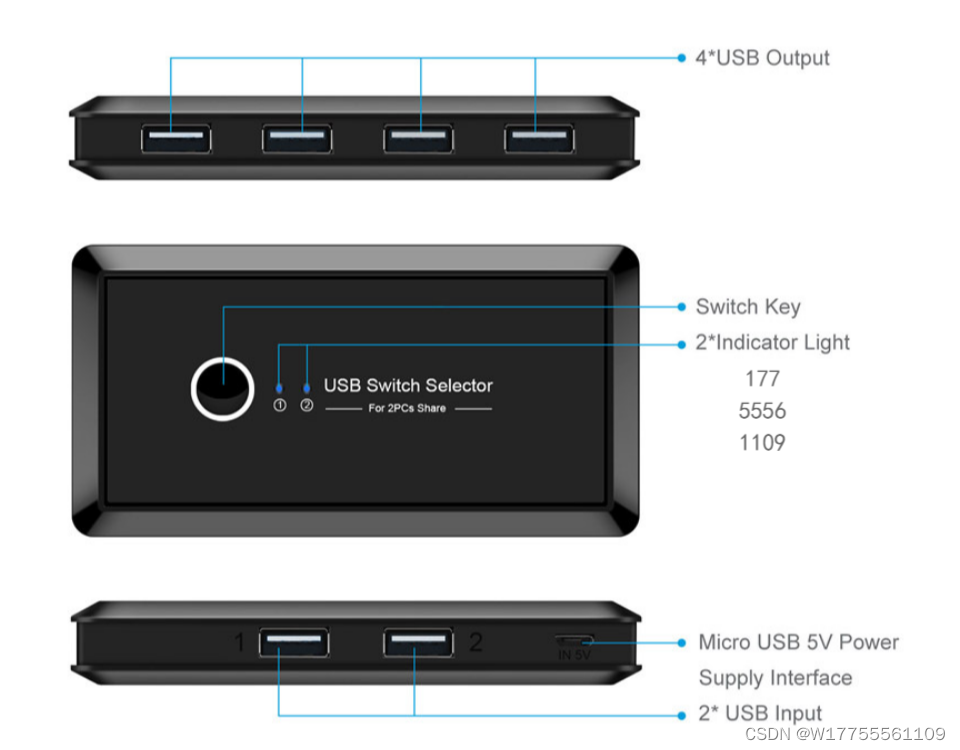

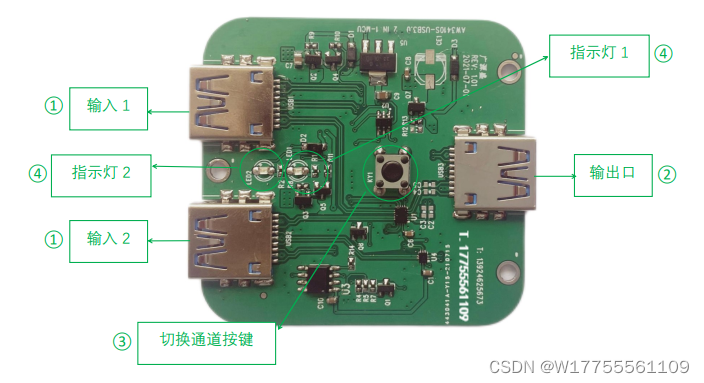

USB 3.1高清双向切换器，数据传输速度高达10Gbps，且向下兼容3.0/2.0数据，即插即用，无需额外驱动。
TPYE-C高清双向切换器，数据传输速度高达10Gbps。
USB-A公转TPYE-C母转接头，数据传输速度高达10Gbps，支持TPYE-C正反插。
USB + HDMI 2.0二进一出KVM高清切换器，最高可支持4K60Hz分辨率&
