OceanBase 学习3：租户拓扑图的定义与查看方法

OCP 提供了租户的拓扑图功能，您可以通过租户拓扑图查看当前租户所在的集群、Zone 以及 Server 信息。

登录 OCP 后，单击左侧导航栏的 租户 ，然后在 租户列表 中单击待查看的租户名，进入该租户的 总览 页面。再在左侧导航栏上单击 拓扑图 ，可以查看当前租户的详细拓扑图。

租户的拓扑图分三层：

• 第一层为集群

• 第二层为 Zone

• 第三层为 Server

集群

集群图标上展示了租户所属的集群名，以及该集群当前的状态。

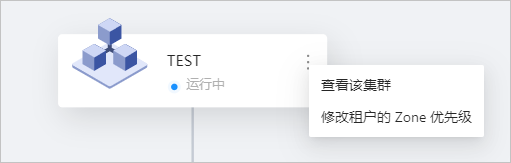

单击图标右侧的操作按钮，可打开操作列表。

• 单击 查看该集群 ，会在新页面打开集群拓扑图。

• 单击 修改租户的 Zone 优先级 ，可以在弹窗中重新设置 Zone 优先级。

Zone

Zone 图标上展示了 Zone 名称以及该 Zone当前的状态。

如果租户在该 Zone 上存在副本分布，则该 Zone图标显示为紫色，且租户名右侧显示副本类型的简写，否则显示为灰色。

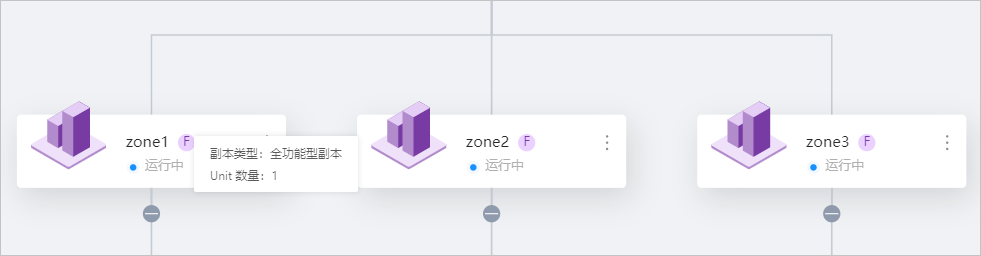

• 当鼠标悬停在Zone图标上时，会提示该 Zone上分布的副本类型以及 unit 数量。

• 单击 Zone 图标右侧的操作按钮，可打开操作列表。

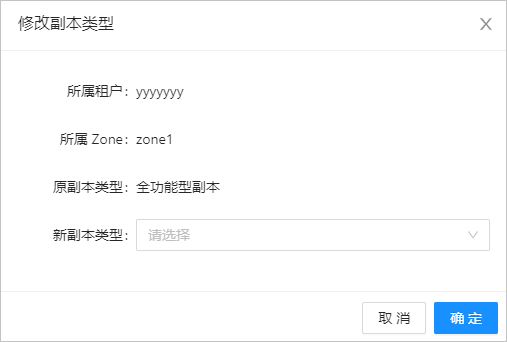

• 单击 修改副本类型 ，会弹出如下窗口，可对副本类型进行修改。

• 单击 修改资源池 ，会弹出如下窗口，可对租户在该 Zone 上的资源池进行修改。

• 单击 删除副本 ，会弹出如下提示窗口，单击 删除 可对该zone下的副本进行删除操作。

Server

Server 图标上展示了 Server 的 IP 和端口以及该 Server 当前的状态。

如果租户在该 Server上存在 unit 分布，该 Server 图标显示为绿色，否则显示为灰色。

单击 Server 图标右侧的操作按钮，可打开操作列表。

目前支持删除 Unit：在弹出对话框中单击 删除 ，可以立即删除指定 Unit。

相关阅读

• 您可以通过 oceanbase.v$ob_cluster 视图查看当前集群的基本信息。

oceanbase.v$ob_cluster 视图的更多说明信息请参见《参考指南》文档中 系统视图 的 v$ob_cluster 。

• 您可以通过 oceanbase.DBA_OB_ZONES 视图查看集群中所有 Zone 的状态及其他基本信息。

• 您可以通过 oceanbase.DBA_OB_SERVERS 视图查看集群中所有 Server 的状态及其他基本信息。
