最简单的RC振荡电路图大全

RC振荡器工作原理

输出电压 uo经正反馈（兼选频）网络分压后，取uf作为同相比例电路的输入信号ui。由运放构成的RC串并联正弦波振荡电路不是靠运放内部的晶体管进入非线性区稳幅，而是通过在外部引入负反馈来达到稳幅的目的。正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。若用电阻，电容元件组成选频网络，就称为RC振荡器，一般用来产生1Hz-1MHz的低频信号。RC选频网络的选频作用不如LC谐振荡回路，故RC振荡器的波形和稳定度比LC振荡器差。

RC串并联网络振荡电路用以产生低频正弦波信号，是一种使用十分广泛的RC振荡电路。

最简单的RC振荡电路图（一）

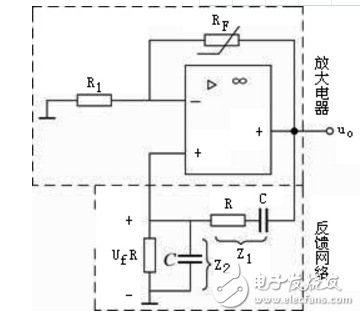

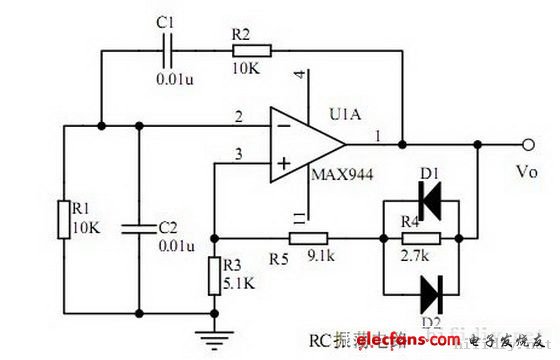

图一RC桥式振荡电路

图一是RC桥式振荡电路，这个电路由放大电路和选频网络。为由集成运放所组成的电压串联负反馈放大电路，取其高输入阻抗和低输出阻抗的特点。而则由Z1、Z2和R1、R2组成，同时兼作正反馈网络。由图可知，Z1、Z2和R1、R2正好形成一个四臂电桥，电桥的对角线顶点接到放大电路的两个输入端，RC桥式振荡器电路的名称即由此而来。

下面首先分析RC振荡器电路串并联选频网络的选频特性，然后根据正弦波振荡电路的两个条件选择合适的放大电路指标，以构成一个完整的RC桥式振荡器。

最简单的RC振荡电路图（二）

RC串并联网络振荡电路用以产生低频正弦波信号，是一种使用十分广泛的RC振荡电路。

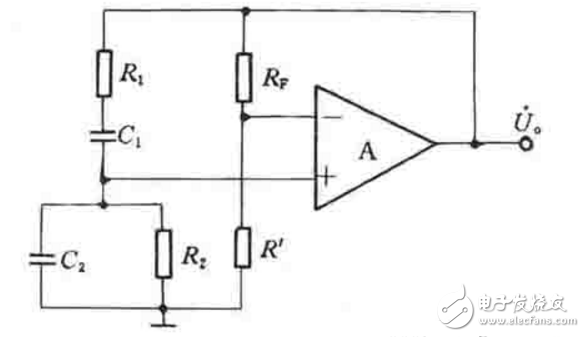

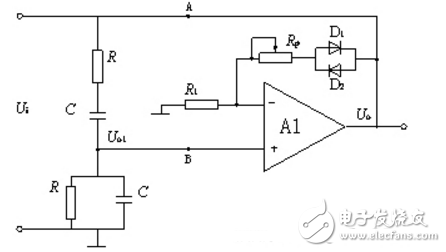

振荡电路的原理图如上图所示。其中集成运放A作为放大电路，它的选频网络是一个由R、C元件组成的串并联网络，RF和R’支路引入一个负反馈。由图可见，串并联网络中的R1、C1和R2、C2以及负反馈支路中的RF和R’正好组成一个电桥的四个臂，因此这种电路又称为文氏电桥振荡电路。

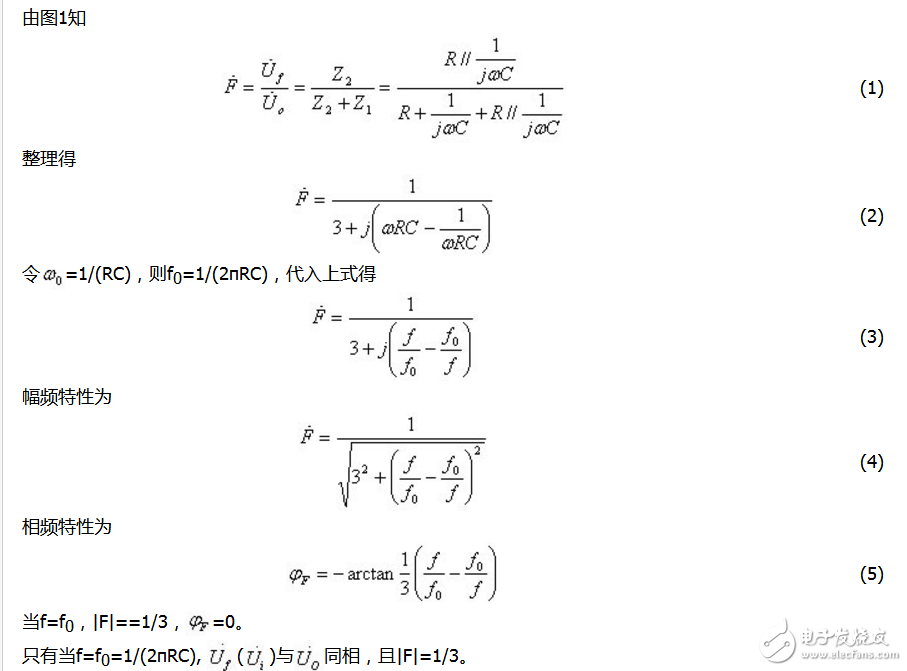

1、RC串并联网络的选频特性

当f=fo=1/2 RC时，Uf的幅值达到最大，等于U幅值的1/3，同时Uf与U同相。

2、振荡频率与起振条件

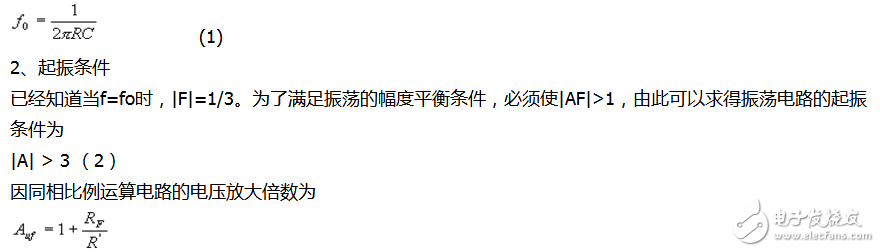

振荡频率

为了满足振荡的相位平衡条件，要求 ΨA+ΨF=±2nπ。以上分析说明当f=fo时，串并联网络的ΨF=0，如果在此频率下能使放大电路的ΨA=±2nπ，即放大电路的输出电压与输入电压同相，即可达到相位平衡条件。在图1的RC串并联网络振荡电路原理图中，放大部分是集成运放，采用同相输入方式，则在中频范围内 ΨA近似等于零。因此，电路在fo时ΨA+ΨF=0，而对于其他任何频率，则不满足振荡的相位平衡条件，所以电路的振荡频率为

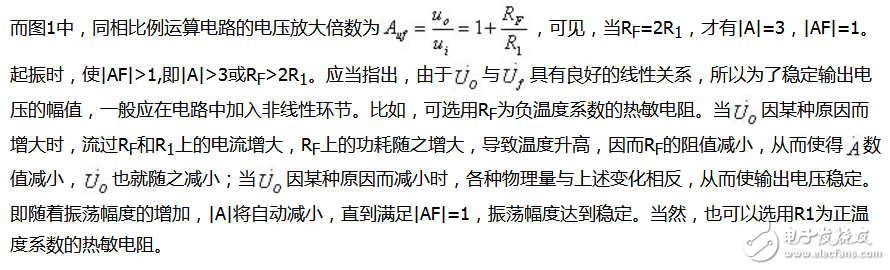

为了使|A|=Auf》3，图1所示振荡电路中负反馈支路的参数应满足以下关系：

RF 》 2R’ （3）

3、振荡电路中的负反馈



根据以上分析可知，RC串并联网络振荡电路中，只要达到|A|》3，即可满足产生正弦波振荡的起振条件。如果|A|的值过大，由于振荡偏度超出放大电路的线性放大范围而进入非线性区，输出波形将产生明显的失真。另外，放大电路的放大倍数因受环境温度及元件老化等因素影响，也要发生波动。以上情况都将直接影响振荡电路输出波形的质量，因此，通常都在放大电路中引入负反馈以改善振荡波形。在图1所示的RC串并联网络振荡电路中，电阻RF和R’引入了一个电压串联负反馈，它的作用不仅可以挺高放大倍数的稳定性，改善振荡电路的输出波形，而且能够进一步提高放大电路的输入电阻，降低输出电阻，从而减小了放大电路对RC串并联网络选频特性的影响，提高了振荡电路的带负载能力。

改变电阻RF和R’阻值的大小可以调节负反馈的深度。RF愈小，则负反馈系数F=R’/ RF+R’愈大，负反馈深度愈深，放大电路的电压放大倍数愈小；反之，RF愈大，则负反馈系数F愈小，即负反馈愈弱，电压放大倍数愈大。如电压放大倍数太小，不能满足|A|》3条件，则振荡电路不能起振；如电压放大倍数不大，则可能输出幅度太大，使振荡波形产生明显的非线性失真，应调整RF和R’的阻值，使振荡电路产生比较稳定而失真较小的正弦波信号。

4、振荡频率的调节

只要改变电阻R或电容C的值，即可调节振荡频率。例如，在RC串并联网络中，利用波段开关换接不同容量的电容对振荡频率进行粗调，利用同轴电位器对振荡频率进行细调。采用这种办法可以很方便地在--个比较宽广的范围内对振荡频率进行连续调节。唯样商城自建高效智能仓储，拥有自营库存超100,000种，提供一站式正品现货采购、个性化解决方案、选型替代等多元 化服务。

最简单的RC振荡电路图（三）

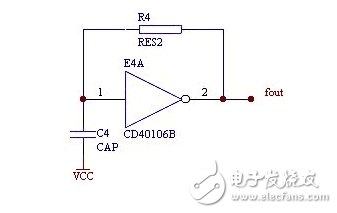

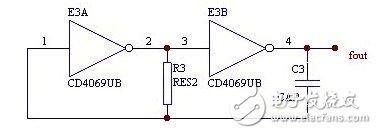

最简单的振荡器

这种振荡器特点是：T≈（1.4～2.3）R*C

电源波动将使频率不稳定，适合小于100KHz的低频振荡情况。

最简单的RC振荡电路图（四）

采用施密特触发器构成的振荡器

采用施密特触发器构成的振荡器

最简单的RC振荡电路图（五）

注意要点：

1、振荡电路的组成、作用、起振的相位条件以及振荡电路起振和平衡幅度条件；

2、RC电路阻抗与频率、相位与频率的关系曲线；

3、RC振荡电路的相位条件分析和振荡频率。

最简单的RC振荡电路图（六）

加补偿电阻的振荡

加补偿电阻的振荡

T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%。

最简单的RC振荡电路图（七）

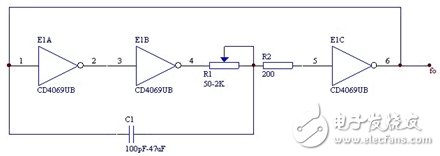

环行振荡器

环行振荡器

采用TTL反相器，频率可达50MHz。

最简单的RC振荡电路图（八）

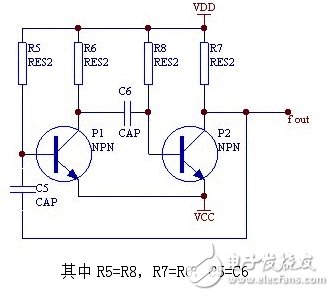

采用两三极管构成的振荡器

其中R5=R8，R7=R6，C5=C6。


最简单的RC振荡电路图（九）

频率在10Hz以下的振荡器采用RC振荡器是很适合的。这里采用齐纳二极管来稳定输出幅度，输出的峰-峰电压可在0～4V间调整，频率为6.5Hz。如采用图中括弧内的数值，频率可低至0.01Hz。振荡器吸取的电流约为3mA。

最简单的RC振荡电路图（十）

最具典型性的RC桥式正弦波振荡电路中，以RC串并联振荡电路最常见，如图1所示。

图1 RC串并联振荡电路

将电阻R和电容C串联、电阻R与电容C并联所组成的网络称为RC串并联选频网络，如图1所示。通常，因为RC串并联选频网络在正弦波振荡电路中，既为选频网络，又为正反馈网络。
