本文讲述了如何将传统双开开关S2、S3升级为智能开关，配合Mi小爱同学操控，并加入人体传感器和智能灯带实现场景联动。关键步骤包括选择单火智能开关，处理双控改单控问题，以及解决可能的线路判断难题。

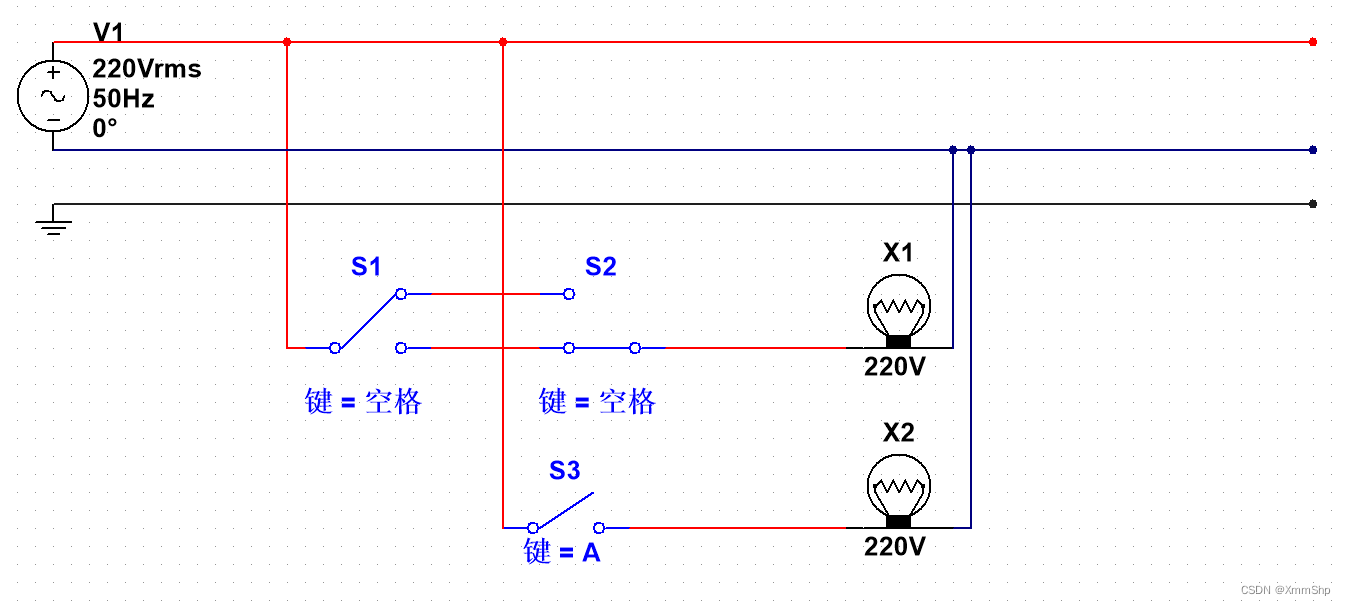

家庭内部电路图
其中S2 S3是一个双开开关
S1和S2构成双控开关
目标：
将双开开关S2，S3改为智能开关，通过Mi 小爱同学实现智能控制
同时，加入人体传感器，加入智能灯带，实现场景控制
过程：
明确智能开关需要的类型：单火
单火与零火的区别：
智能开关内部需要供电保持通讯，零火的开关内部控制中枢和开关电路并联，开关断开不影响控制中枢，但是需要开关内部有零线
单火开关内部本质是一个大变阻器，开关断开可视为电阻极大，通过的电流可以驱动控制中枢运行但不能让灯发光，控制中枢与灯泡串联
从电路示意图中发现开关内不含零线，因此购买双开单火智能开关，同时使用小爱音箱实现中转通讯
电路设计：
双控改单控需要屏蔽S1的影响，可选的方案是将S1中的一根转换线与火线短接，然后到开关S2处使用测电笔检查短接的是哪一根线，再接入智能开关
存在的问题：
- 不确定S1与S2的先后顺序，即不知道是S2与S3是双开开关还是S1与S3是双开。如果S2与S3是双开还好，如果S1与S3是双开，则短接测电可能出现都不带电
可选的解决方案：
仍然将S1（认为S1是单开）内部短接，到另一边带电试触两条线，看看哪条能点亮（需要做好安全措施包括但不限于绝缘手套）
