1. 客户端的总体框图

　　由于画框图的过程稍微繁琐，所以框图给出的稍慢了些，请大家见谅。同时，框图画的比较急促，一定会有错误的地方，请大家指正。

　　框图中给出了客户端Tor系统所使用到的最重要的结构体以及其成员变量，有兴趣的朋友可以自行比对，这里就不便多说了。

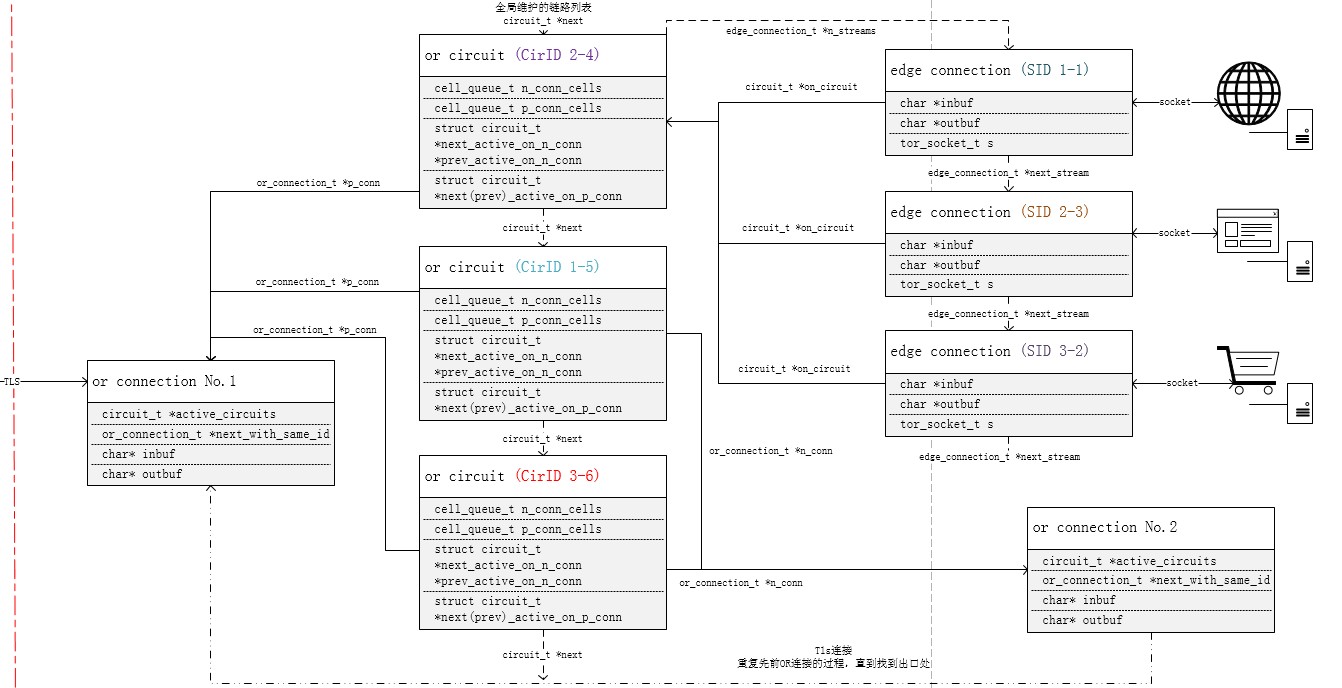

2. 服务器端的总体框图（2合1）

　　服务器端的框图将两种身份的服务器所使用到的主要结构体均画了出来。也就是说该框图中展现服务器的两种功能：Relay OR，EXIT OR.

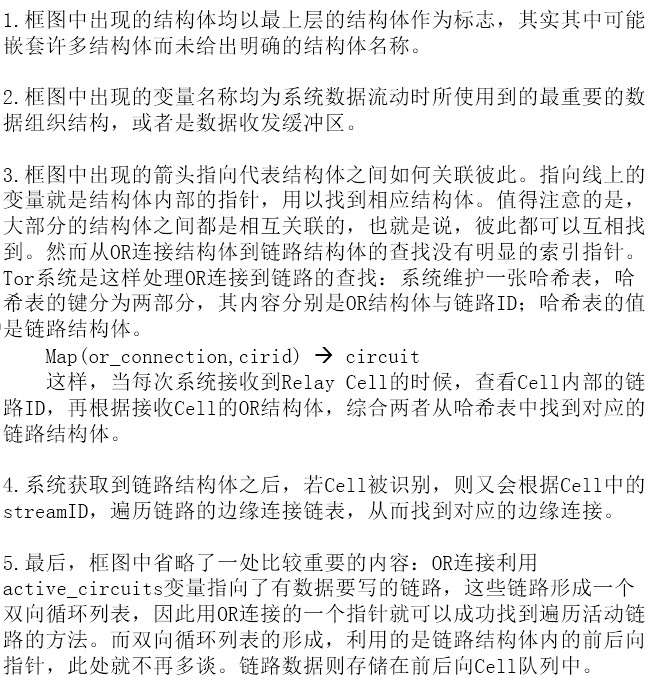

3. 一些额外的说明
