计算机网络笔记Part1概述

1速率相关指标

1.1速率（数据率、数据传输率、比特率）

定义：连接在计算机网络部上的主机在数字信道上传输的位数的速率。

单位：1、速率：b/s、kb/s、Mb/s、Gb//s、Tb/s、一次为10的三次方换算

2、储存容量：1Byte(字节)=8bit(比特)、1KB=1024B其他同理

1.2带宽

定义：单位时间在网络上一个点到另一个点通过的最高数据率，即网络设备所支持的最高速度（理想条件下）

1.3吞吐量

定义：单位时间通过某个网络的数据量

吞吐量受宽带和网络额定速度的限制

总结：一个设备在网络上理想状态下传输的最快速率为带宽，实际传输为速率，实际设备总的传输速率为吞吐量

2时延相关指标

2.1时延

1、发送时延：从主机带信道上所用时间，发送时延=数据长度/发送速率（一般直接用带宽）

2、传播时延：信道上所用的时间，传播时延=信道长度/电磁波在信道上的传播速率

3、排队时延：数据在路由器前扥带处理的时间，路由器除了进入时有，输出时也有排队时延

4、处理时延：路由器处理数据的时间

高速链路：加强发送速率（即信道带宽），减少发送时延，对另三个时延没有影响

2.2时延带宽积

时延带宽积=传播时延x带宽

以比特为单位的链路长度，一条链路上有多少比特的数据

2.3往返时延RTT

定义：从发送方发出数据开始到发送方收到接收方确认（接收方收到数据后立即确认）的总时间

RTT=往返传播时延（传播时延*2）+末端处理时间（有时可以忽略）

2.4利用率

信道利用率=有数据通过的时间/总时间

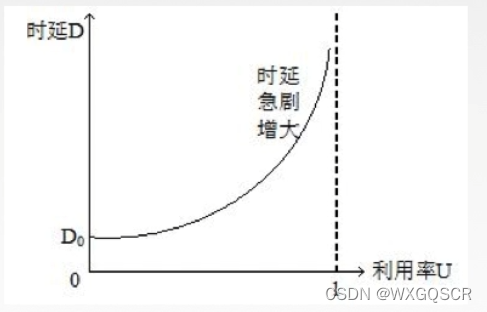

网络利用率=信道利用率加权平均值,利用率越大时延越大，利用率接近1时时延趋于无限大

3. 分层结构
3.1 为什么要分层，分层要做什么
（1）发起通信的计算机必须将数据通信的通路进行激活。
（2）要告诉网络如何识别目的主机。
（3）发起通信的计算机要查明目的主机是否开机，并且与网络连接正常。
（4）发起通信的计算机要弄清楚，对方计算机中文件管理程序是否已经做好准备工作。
（5）确保差错和意外可以解决

3.2分层的基本原则

1、各层之间相互独立，每层只实现一种相对独立的功能

2、每层界面清晰，接口要简洁清晰

3、结构上可分割开，每层都采取最合适的技术

4、上层要单向使用下层的服务

5、整个分层结构要能促进标准化结构

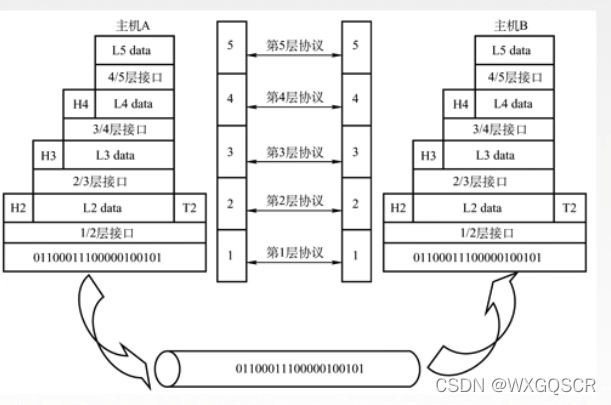

3.3正式认识分层结构

3.3.1实体

定义：第n层的活动元素称为第n层实体，同一层的称为对等实体

3.3.2协议

定义：网络上对等实体间进行数据交换而建立的规则，称为网络协议（水平）

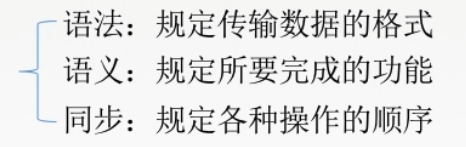

协议分为

 3.3.3接口

定义：上层使用下层服务的入口

3.3.4服务

定义：下层为上层提供的功能调用

取出其中一部分：

SDU服务数据单元：为完成用户所要求的功能应传输的数据

PCL协议控制信息：控制协议操作的信息

PDU协议数据单元：对等层次之间传送的数据单位



上一层的PDU会变成下一层的SDU，然后继续

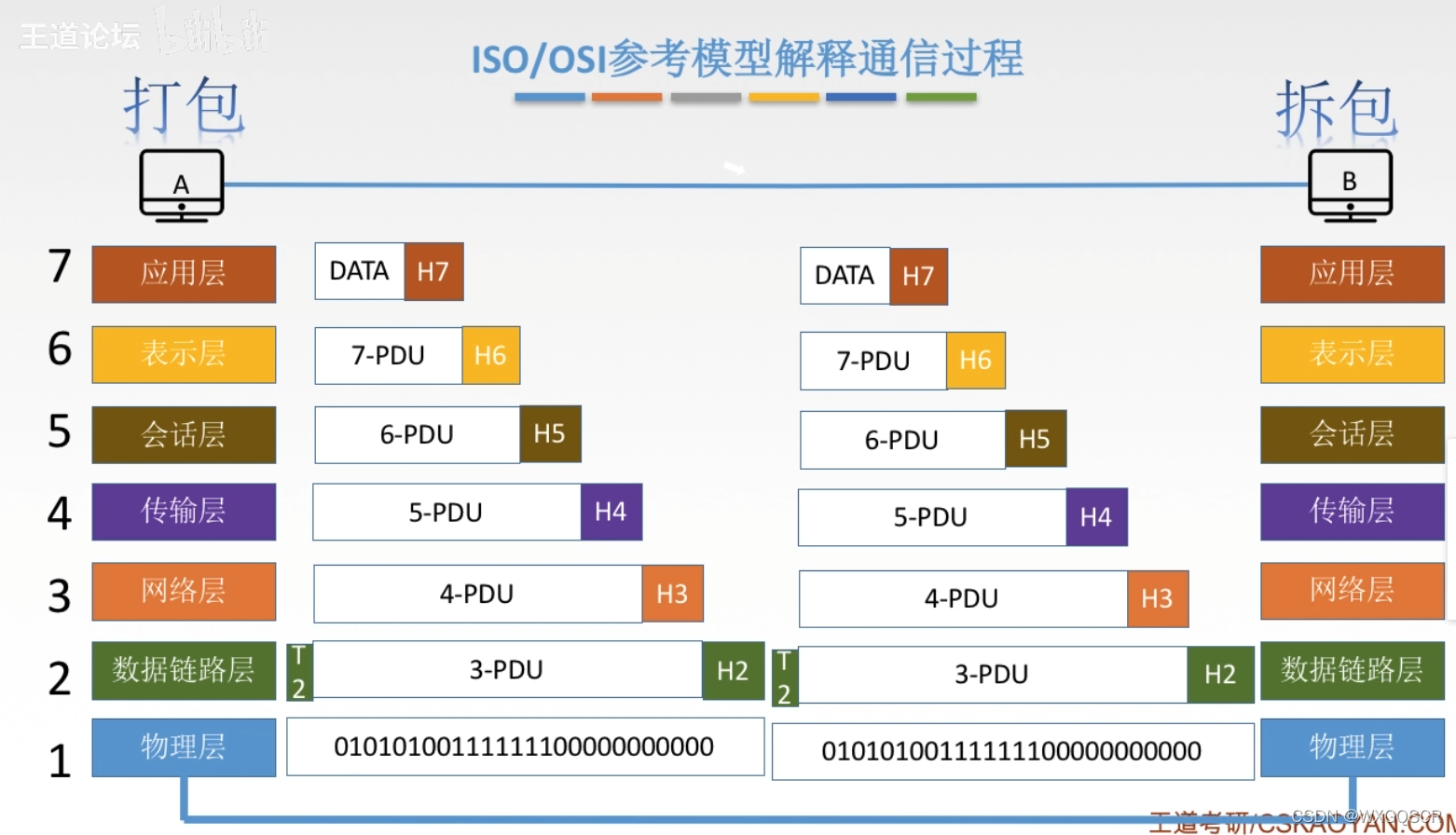

4.OSI参考模型

5.OSI和TCP的相同于不同

5.1相同点

1、都分层

2、基于独立的协议栈的概念

3、可以实现异构网络互联

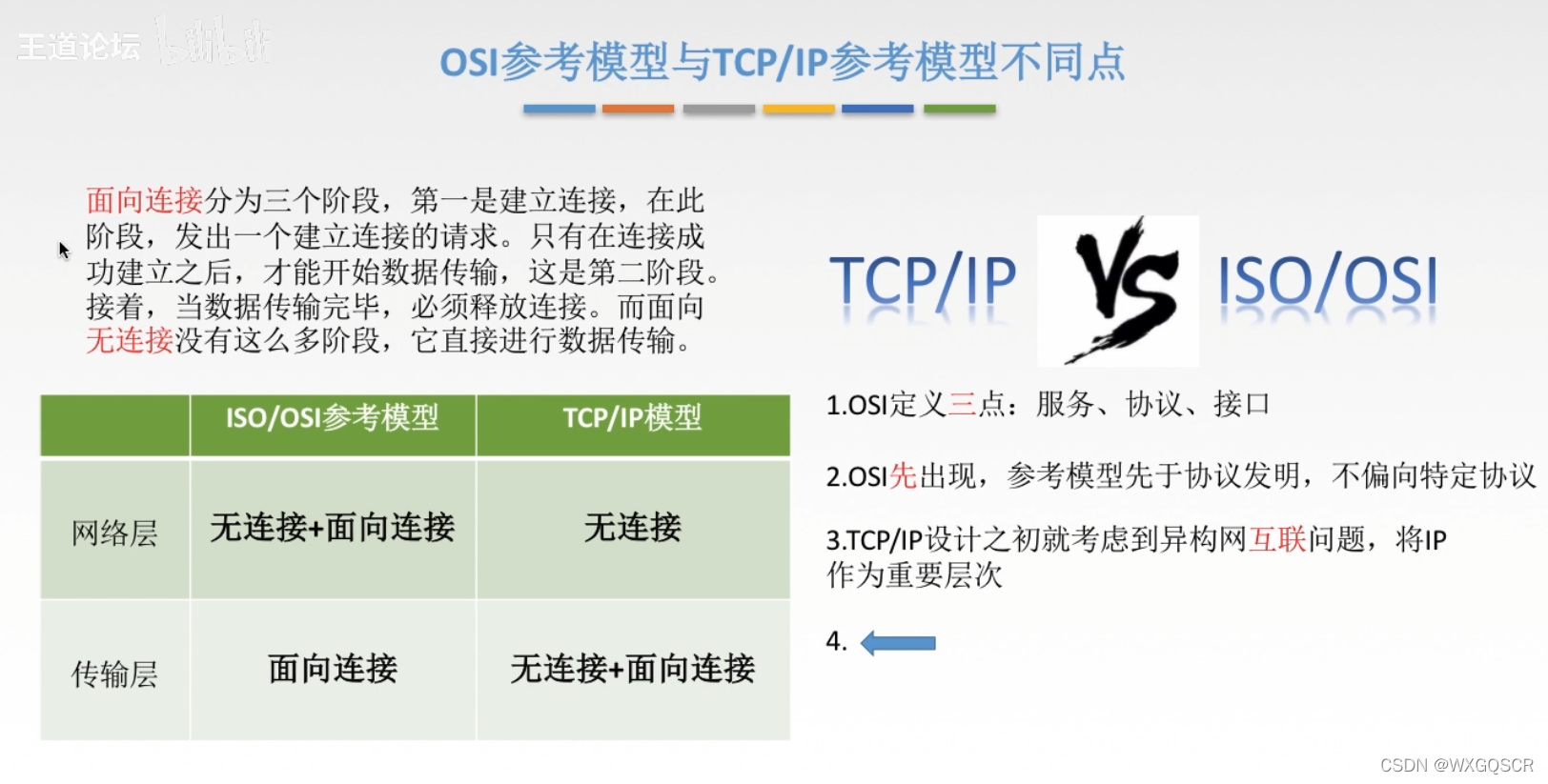

5.2不同点

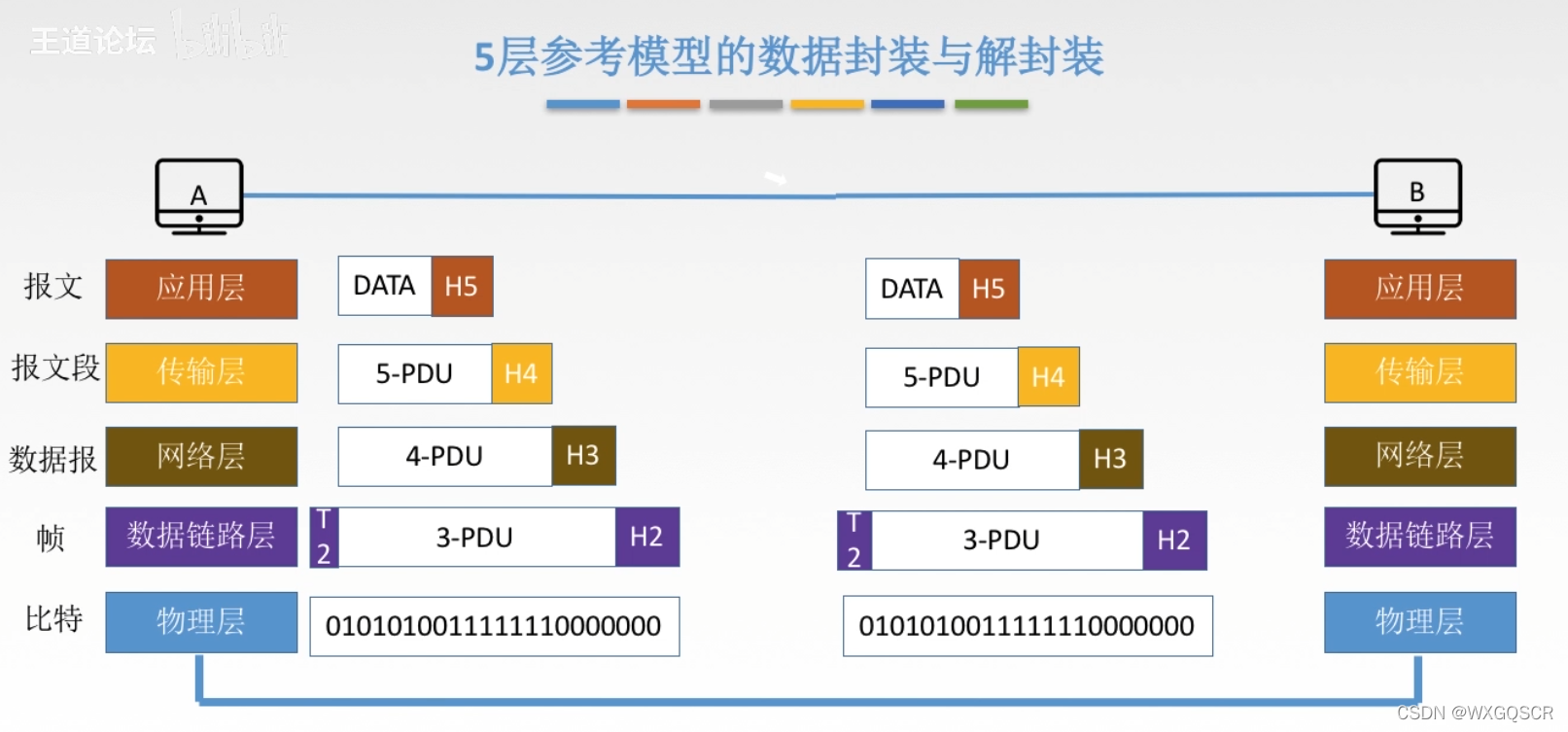

 6.五层参考模型

1.应用层：支持各种网络应用，FTP、SMTP、HTTP

2.传输层：进程-进程的数据传输，TCP、UDP

3.网络层：源主机到目的主机的数据分组路由与转发，IP、ICMP、OSPF

4.数据链路层：把网络层传下来的数据报组装成帧,Ethernet、PPP

5.物理层：比特传输

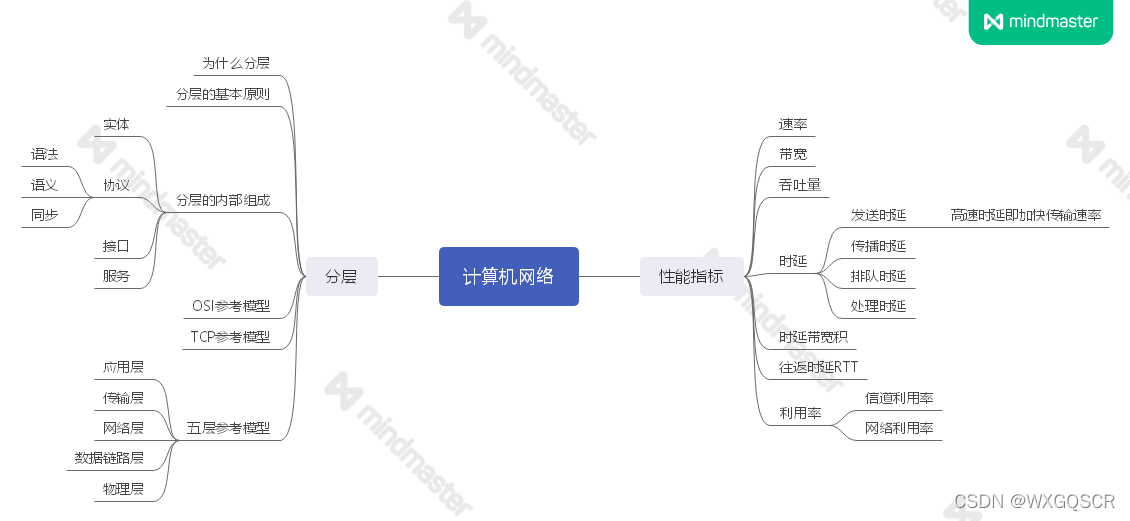

思维导图
